# 1J34铁镍软磁合金锻件：高磁导率与低矫顽力的精密软磁材料

## 一、产品概述与适用范围

1J34铁镍软磁合金属于铁镍系高磁导率软磁合金（Permalloy系列），典型牌号为1J34（对应国际类似牌号：Mumetal或HyMu 80系列）。该合金以铁为基体，添加约34%的镍元素，通过精确的合金成分设计与特殊热处理工艺，实现极高的初始磁导率和极低的矫顽力，同时具有较低的饱和磁感应强度和较高的电阻率。1J34合金在弱磁场环境下展现出优异的磁性能稳定性，适用于直流及交流（中低频）磁场条件，使用温度范围通常为-60℃至+200℃，在特定热处理状态下可扩展至+400℃。其核心优势包括：初始磁导率μi≥50000（典型值，以实际产品质保书为准）；最大磁导率μm≥200000；矫顽力Hc≤1.2A/m；饱和磁感应强度Bs约0.8T；电阻率ρ约0.45μΩ·m，有效降低涡流损耗。这些特性使1J34成为精密电磁元件、磁屏蔽组件及高灵敏度传感器的理想选材。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有从真空感应熔炼（VIM）、电渣重熔（ESR）到精密锻造、热处理的全流程生产能力。公司严格执行ASTM A753、GB/T 15018及客户定制标准，所有产品均实现从炉号到成品的可追溯管理，确保每一批1J34锻件材料的化学成分、磁性能及力学性能稳定可靠。凭借先进的冶金工艺和严格的质量控制体系，上海墨钜致力于为航空航天、精密仪器、电力电子及科研领域提供高品质软磁合金解决方案。

## 三、核心功能

1. **高磁导率与低矫顽力**：1J34合金在弱磁场（H≤0.08A/m）下初始磁导率可达50000以上，矫顽力低于1.2A/m，能够高效导引磁通并快速响应磁场变化，适用于精密电流互感器、磁放大器及磁屏蔽等需要高灵敏度磁响应的场景。

2. **低损耗与高电阻率**：合金电阻率约为0.45μΩ·m，显著高于纯铁或硅钢，在交流磁场中可有效抑制涡流损耗，降低铁损发热，适用于50Hz至10kHz频率范围内的电磁元件。

3. **优异的磁稳定性**：经过严格的氢气退火处理后，1J34合金的磁性能对温度变化和机械应力具有较好的稳定性，在-60℃至200℃范围内磁导率变化率小于5%（典型值），确保精密仪器在复杂环境下的工作可靠性。

4. **良好的冷热加工性能**：该合金在退火状态下具有适中的硬度（HV约130-160）和良好的塑性，可进行锻造、轧制、冲压及机械加工，便于制成各种复杂形状的铁芯或屏蔽件，且加工后通过再结晶退火可恢复磁性能。

5. **磁屏蔽效能突出**：在低频磁场（50Hz-1kHz）中，1J34合金的磁屏蔽系数（S）可达10-100倍（视厚度及结构而定），配合高磁导率特性，可有效衰减外部干扰磁场，保障敏感电子设备的正常运行。

## 四、技术特点

**合金设计思路**：1J34合金的核心设计思想是通过优化铁镍比例（Ni约34%，Fe余量）并严格控制杂质元素（C≤0.03%、S≤0.02%、P≤0.02%），形成单一的面心立方（γ相）固溶体组织。镍含量的精确控制可调节磁晶各向异性常数K1和磁致伸缩系数λs趋于零，从而降低磁畴壁移动的阻力，实现高磁导率和低矫顽力。此外，微量的锰（Mn）、硅（Si）元素添加可改善冶炼脱氧效果并提高电阻率，而严格控制铝（Al）、钛（Ti）等杂质含量以避免非磁性夹杂物的形成。

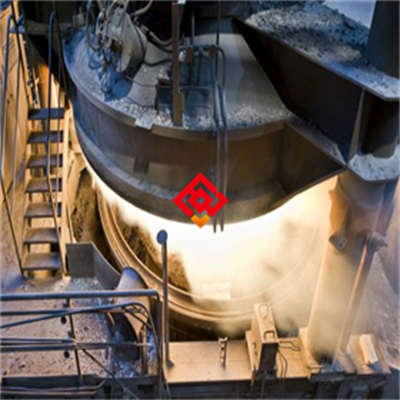

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效去除气体和低熔点杂质；随后进行电渣重熔（ESR）精炼，进一步降低非金属夹杂物（如氧化物、硫化物）含量，提高合金的纯净度和组织均匀性。对于磁性能要求极高的应用，可选配真空自耗重熔（VAR）工艺，将氧含量控制在10ppm以下（典型值）。所有冶炼过程均记录炉号，确保批次可追溯。

**热处理制度**：1J34合金的磁性能高度依赖最终热处理工艺。标准工艺为：在氢气保护气氛炉中进行高温退火，温度设定为1100℃-1150℃，保温时间根据锻件厚度确定（通常为2-4小时），然后以可控速率（50-100℃/h）冷却至600℃以下，最后随炉冷至室温。氢气退火可有效还原表面氧化膜并促进晶粒长大，使平均晶粒度达到ASTM 4-6级，从而获得最优磁性能。对于特定应用（如要求较高饱和磁感应强度），可采用较低温度（1050℃）退火并加快冷却速率。

**显微组织控制**：最终组织为单一奥氏体（γ相）等轴晶粒，晶粒度控制在ASTM 4-6级，晶界清晰且无第二相析出。通过严格控制退火温度和冷却速率，避免出现α相（铁素体）或碳化物析出，这些相会显著降低磁导率并增加矫顽力。每批次产品均进行金相检验，确保组织合格。

**无损检测及质量保证**：所有锻件在交货前均经过超声波探伤（UT）检测，执行ASTM E127或GB/T 15018标准，确保内部无裂纹、夹杂、气孔等缺陷。表面质量通过液体渗透检测（PT）进行验证。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱法（ICP-OES）分析，磁性能采用直流磁性能测量系统（如软磁直流测试仪）按ASTM A773标准检测。每件产品均附带原厂质保书，记录炉号、化学成分、磁性能及力学性能数据。

## 五、应用领域

1. **精密仪器与传感器**：用于制造高灵敏度磁通门磁力仪、霍尔效应传感器的磁芯、磁阻传感器的偏置磁路，以及精密电流互感器（如0.01级标准互感器）的铁芯，确保测量精度优于0.05%。

2. **磁屏蔽与电磁兼容**：用于制造精密电子设备（如医疗MRI设备、电子显微镜、高精度天平）的磁屏蔽罩、屏蔽盒及隔板，有效衰减50Hz工频及低频磁场干扰，屏蔽效能可达40dB以上（典型值）。

3. **电力电子与通信**：用作中低频变压器（如音频变压器、电源变压器）的铁芯材料，以及电感器、扼流圈的磁路元件，要求低失真和低损耗的场合。

4. **航空航天与国防**：用于制造航空仪表（如陀螺仪、加速度计）中的磁路组件、导弹制导系统的磁屏蔽件，以及卫星通信设备的电磁兼容部件，要求高可靠性和宽温范围。

5. **科研与测试设备**：用于制造标准磁场发生装置、磁化率测量仪、核磁共振（NMR）探头的磁路元件，以及粒子加速器中的磁屏蔽组件。

6. **医疗电子**：用于制造脑磁图（MEG）、心磁图（MCG）等生物磁测量设备的磁屏蔽室及传感器磁芯，要求极低的背景磁场噪声。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：33.5-35.0；铁（Fe）：余量；碳（C）：≤0.03；硅（Si）：0.15-0.30；锰（Mn）：0.30-0.60；磷（P）：≤0.020；硫（S）：≤0.020；铜（Cu）：≤0.20；铝（Al）：≤0.10；钛（Ti）：≤0.05；氧（O）：≤0.0020（ESR工艺）。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：450-550 MPa；屈服强度Rp0.2：150-200 MPa；断后伸长率A：30-45%；硬度：HV 130-160（退火态）；冲击功（KV2）：≥60 J。

**物理性能（典型值，以实际产品质保书为准）**：

密度ρ：8.15 g/cm³；熔点Tm：约1425℃；居里温度Tc：约400℃；热导率λ（20℃）：约14 W/(m·K)；电阻率ρ（20℃）：0.45 μΩ·m；线膨胀系数α（20-200℃）：约12.5×10⁻⁶ /K；弹性模量E：约205 GPa。

**磁性能（标准退火态，典型值，以实际产品质保书为准）**：

初始磁导率μi：≥50000；最大磁导率μm：≥200000；矫顽力Hc：≤1.2 A/m；饱和磁感应强度Bs（H=8000A/m）：0.78-0.82 T；剩余磁感应强度Br：约0.30 T；电阻率ρ：0.45 μΩ·m；铁损P1.0/50（1.0T，50Hz）：≤0.6 W/kg。

**产品规格范围**：

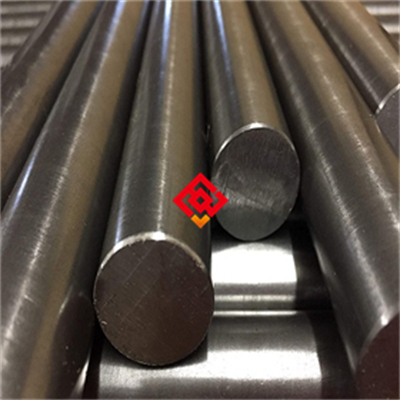

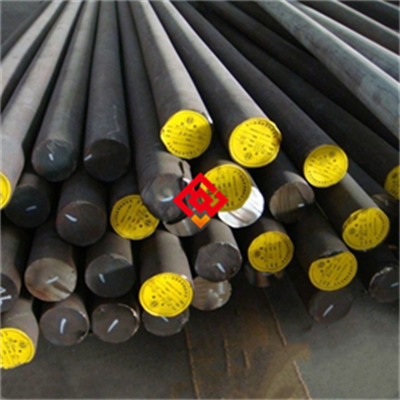

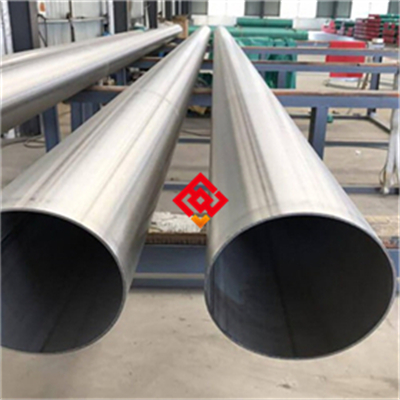

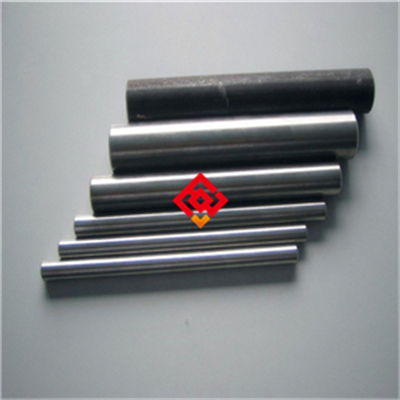

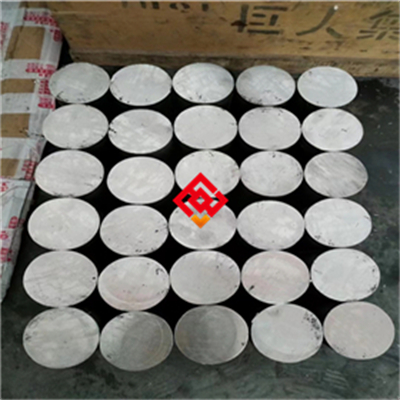

锻件：圆棒直径Φ10-300mm，长度100-3000mm；方锻件/扁锻件：厚度10-200mm，宽度50-800mm；环锻件：外径Φ50-800mm，内径Φ20-700mm，高度20-500mm；异形锻件：按客户图纸定制。可加工成板、棒、管等二次加工品（需注明后续加工要求）。

**交货状态**：

标准交货状态为退火态（氢气保护退火），表面可进行车光、磨光或酸洗处理。根据客户要求可提供冷拉态（用于小尺寸棒材）或半成品态（留加工余量）。所有产品均经磁性能检测并附质保书。

**批次溯源码解读**：

产品批次号编码规则为：MJ-1J34-年月-炉号-热处理批号-规格代码。例如：“MJ-1J34-202503-A012-H05-D50”表示上海墨钜2025年3月生产的1J34锻件，炉号为A012，第5批热处理，直径50mm圆棒。客户可通过上海墨钜官网或联系曾先生输入批次号查询全流程生产记录及质保书。原厂质保书随货提供，含化学成分、磁性能、力学性能及探伤报告。

## 七、注意事项

1. **热处理敏感性**：1J34合金的磁性能对最终退火工艺极为敏感，退火温度、保温时间、冷却速率及气氛纯度均会影响磁导率和矫顽力。严禁在非氢气保护气氛或氧化性气氛中进行最终退火，否则表面氧化层将导致磁性能严重劣化。客户如需自行退火，必须使用高纯氢气（露点≤-40℃）或高真空（≤10⁻³Pa）炉。

2. **机械应力影响**：该合金在冷加工（如冲压、弯曲、切削）后会产生内应力，导致磁导率下降和矫顽力上升。加工后必须进行去应力退火（在650-700℃保温1-2小时，氢气或真空保护）以恢复磁性能。禁止在未经退火的情况下直接用于精密磁路。

3. **焊接限制**：1J34合金的焊接性较差，高温下易产生热裂纹并导致热影响区晶粒粗化，显著恶化磁性能。如需焊接（仅限结构连接，非磁路部分），推荐采用钨极惰性气体保护焊（TIG），使用同材质填充丝，焊后必须进行整体退火处理。禁止在磁路功能区域进行任何焊接操作。

4. **表面划伤与污染**：合金表面一旦产生划痕、凹坑或污染（油污、铁粉、含氯物质），将导致局部磁畴钉扎，增加矫顽力。加工和搬运过程中应使用软质衬垫（如橡胶垫、无纺布），禁止使用钢丝刷或铁锤敲击表面。

5. **环境介质限制**：长期服役环境中应避免接触含硫、含氯的腐蚀性气体或液体（如硫化氢、盐酸蒸汽），这些介质会引发晶间腐蚀或应力腐蚀开裂，导致磁性能不可逆下降。在潮湿环境中使用时，建议进行防锈油封或镀镍处理。

6. **温度极限**：工作温度不宜超过居里温度（约400℃），否则铁磁性完全消失；长期使用温度建议控制在200℃以下，超过300℃时磁导率会显著降低（降幅约20-30%）。禁止在400℃以上长期服役。

## 八、存储与运输指南

**存储环境要求**：

1J34锻件应存储于室内干燥、通风良好的环境中，温度范围5-35℃，相对湿度上限60%。产品应放置在木质或塑料垫板上，离地高度不小于150mm，避免地面潮气侵蚀。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、含硫化合物（如橡胶制品、某些塑料）混存，这些物质可能引起化学腐蚀或磁性能污染。

**包装规范**：

标准包装为：每件锻件先用中性防锈纸包裹，再套入聚乙烯塑料薄膜袋，袋内放置干燥剂（硅胶，用量按每立方米50g），最后装入木箱或高强度编织袋。木箱内壁应衬有防潮纸，箱体标识清晰（品名、牌号、规格、批次号、净重）。对于出口或长途运输，可增加气相防锈（VCI）包装。包装前确保产品表面清洁无油污。

**运输注意事项**：

运输过程中，锻件应固定牢固，使用软质绑带（尼龙或聚酯）防止滑动，禁止使用钢丝绳直接接触产品表面（防止划伤）。车辆应配备防雨篷布，严禁暴晒、雨淋。吊装时使用专用吊具或尼龙吊带，禁止使用钢丝绳或链条直接起吊，避免表面产生压痕或损伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁锤或硬质工具敲击。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（使用双金属带锯条，齿距4-6TPI，切割速度15-25m/min，冷却液为乳化液）或激光切割（功率2-4kW，辅助气体为氮气，气压0.6-1.0MPa）。切割后，切口边缘应进行打磨处理，去除热影响区和毛刺，打磨使用氧化铝砂轮（粒号60-80），禁止使用普通碳化硅砂轮（可能引入铁污染）。对于厚壁锻件（>50mm），可选用水刀切割（磨料为石榴石，压力350-400MPa）。注意事项：切割过程中避免局部过热（温度超过300℃），否则将产生应力并影响磁性能；禁止使用氧乙炔火焰切割（高温氧化严重，磁性能不可逆损失）。

**焊接（如适用）**：

推荐焊接方法为钨极惰性气体保护焊（TIG），填充金属选用同牌号1J34焊丝（直径1.6-2.4mm）。焊接参数：焊接电流80-120A（直流正接），电压10-15V，焊接速度80-120mm/min，层间温度≤100℃。保护气体为高纯氩气（纯度≥99.999%），流量8-12L/min。焊后必须在氢气保护气氛中整体退火（1100℃×2h，随炉冷），以消除热影响区的应力及粗晶组织。注意事项：焊接前必须清除焊接区域油污、氧化膜（用丙酮清洗）；禁止在无保护气体或空气环境中焊接；禁止使用含氯焊剂；焊接后禁止强制冷却。

**热处理**：

最终退火：温度1100-1150℃，保温时间按锻件厚度计算（每25mm厚度保温1小时，但不少于2小时），冷却方式为随炉冷（降温速率50-100℃/h至600℃后自然冷却）。气氛必须为高纯氢气（露点≤-40℃）或高真空（≤10⁻³Pa）。去应力退火（冷加工后）：温度650-700℃，保温1-2小时，氢气保护，炉冷至室温。注意事项：禁止在空气或氮气气氛中退火（氮会渗入合金形成氮化物，降低磁性能）；禁止快速冷却（水淬或油淬会引起热应力，增加矫顽力）；退火后禁止进行任何冷加工。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

在磁路组件中安装1J34铁芯时，推荐使用同材质（1J34）或更高磁导率合金（如1J85）制成的紧固件、垫片，避免使用铁磁性材料（如普通碳钢）作为连接件，否则会引入漏磁或磁分路。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE、硅橡胶），禁止使用含氯或含硫的橡胶垫片（可能腐蚀合金）。安装后，若表面有油污或指纹，应立即用无水乙醇或丙酮清洁，必要时进行酸洗钝化处理（使用10%硝酸溶液，室温浸泡10-15分钟，冲洗干燥），以恢复表面洁净度。注意事项：安装过程中避免用力敲击或压紧铁芯，防止产生内应力；禁止在铁芯表面打孔或刻槽（破坏磁路连续性）。

**日常维护方法**：

清洁周期：在一般工业环境下，建议每3-6个月清洁一次；在洁净室或精密仪器中，可延长至12个月。清洁剂选用中性清洗剂（pH值6-8）或不含氯的有机溶剂（如异丙醇），禁止使用酸性或碱性清洁剂（如盐酸、氢氧化钠）以及含氯溶剂（如三氯乙烯）。清洁后用去离子水冲洗，然后以干燥氮气吹干。长期停用时，应涂覆防锈油（如矿物基防锈油，不含硫磷添加剂）并密封包装。定期检查磁性能：建议每2年送检测试磁导率和矫顽力，确保未发生老化或劣化。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部锈斑或凹坑，通常由潮湿环境或接触含氯介质引起。处理方法：用细砂纸（600号）打磨去除锈斑，然后用10%硝酸溶液钝化，冲洗干燥后涂防锈油。预防措施：控制存储湿度≤60%，避免接触含氯物质。

2. **磁导率下降**：表现为设备灵敏度降低或输出信号衰减，通常由机械应力（如安装过紧、冷加工）或过热引起。处理方法：进行去应力退火（650℃×1h，氢气保护），恢复磁性能。若退火后仍不达标，可能为组织劣化，需送回上海墨钜进行全流程重处理。预防措施：避免安装时产生应力，控制工作温度不超过200℃。

3. **焊缝开裂**：表现为焊接区域出现微裂纹，通常由焊接工艺不当（如预热不足、快速冷却）或填充金属不匹配引起。处理方法：清除裂纹区域，重新焊接并执行焊后整体退火。若裂纹延伸至基体，需评估更换部件。预防措施：严格遵守焊接规范，焊接后必须退火。

## 十一、安全警示与应急处理

**高温操作安全**：

在进行退火或焊接作业时，操作人员必须佩戴耐高温手套（材质：芳纶或镀铝玻璃纤维）、防护面罩（防红外及紫外辐射）和阻燃工作服（棉质或Nomex）。工作区域应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水可能引发金属飞溅或蒸汽爆炸）。禁止触碰未冷却工件（表面温度可达1150℃），应在工件冷却至室温后方可移动。现场应设置“高温危险”警示标识。

**切割加工安全**：

使用带锯或激光切割时，操作人员必须佩戴防护面罩（激光切割需遮光号5-7级，带锯需防飞溅面罩），并开启排烟系统（激光切割会产生金属蒸汽和粉尘）。切割区域应设置火花隔离屏障（使用防火布或金属挡板），防止火花引燃周边可燃物。禁止在无防护措施下直接观察激光束；禁止使用磨损严重的砂轮片（可能爆裂）。

**产品损坏或腐蚀后的应急处理**：

若发现1J34合金产品因腐蚀导致表面破损或磁性能失效，应立即执行以下步骤：

1. 停机隔离：切断设备电源或关闭相关系统，将受损部件隔离并标记。

2. 切断介质源：若涉及腐蚀性介质（如酸、碱），立即关闭阀门并通风。

3. 人员防护：处理人员必须佩戴耐酸手套、护目镜及防毒面具（根据介质类型选择滤毒盒）。

4. 泄漏介质中和与收集：若为酸性介质，使用碳酸氢钠粉末中和；若为碱性介质，使用稀醋酸中和。收集废液至专用容器，严禁直接排入下水道。

5. 废弃物处置：受损合金部件及沾染介质的包装物按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类，交由有资质的处理单位处置。禁止随意丢弃或焚烧。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于：推荐热处理工艺曲线、磁性能测试报告模板、加工余量建议表及国际标准对照表。

## 十三、购买建议

在选购1J34铁镍软磁合金锻件时，建议从以下维度综合评估：

1. **应用场景匹配度**：明确设备工作频率（工频/中频）、磁场强度（弱磁/强磁）及环境温度范围，确认1J34的高磁导率与低矫顽力特性是否满足需求。对于要求极高饱和磁感应强度（>1.0T）的场景，建议考虑1J50或1J79牌号。

2. **关键性能参数**：重点关注初始磁导率μi（≥50000）、矫顽力Hc（≤1.2A/m）及电阻率ρ（≥0.45μΩ·m）。可要求供应商提供按ASTM A773标准检测的直流磁性能报告。对于屏蔽应用，需确认磁屏蔽系数（S）是否满足设计值。

3. **认证要求**：根据行业需求，可要求提供船级社认证（如DNV、BV）、NACE MR0175（抗硫化物应力腐蚀）认证或ISO 9001体系认证。出口产品需符合欧盟RoHS及REACH法规。

4. **备品备件比例**：建议按设备数量的10-15%采购备件，用于维修或更换。对于关键设备（如标准互感器），备件比例可提高至20%。

5. **质保书与第三方检测**：务必核对上海墨钜原厂质保书，确认炉号、批次号及性能数据。建议要求提供第三方检测报告（如SGS、BV）以验证磁性能和化学成分，尤其对于用于精密测量或军工领域的批次。

## 十四、价格标准

1J34铁镍软磁合金锻件的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间（人民币，含税，不含运费）：

- 小批量试样（单件≤10kg）：约350-500元/公斤，因需单独安排冶炼及热处理，上浮15-20%。

- 常规批量（10-100kg）：约280-380元/公斤。

- 大批量（≥500kg）：约220-300元/公斤。

- 超大订单（≥5吨）：可享5-12%折扣，具体按实际询价。

附加费用：如需双认证（船级社+第三方检测），加收10-15%；如需定制热处理（如低温退火或特殊冷却速率），加收5-10%；如需精密加工（如车光、磨光至公差±0.05mm），加收15-25%。

提示：具体报价请联系曾先生获取精确订单报价，报价单将含交货期（常规30-45天，加急可协商）、付款方式及物流信息。

## 十五、服务与保障

**质保期**：自交付之日起12个月。在质保期内，因材料内在质量缺陷（如成分偏离、内部裂纹、磁性能不达标）导致失效的，上海墨钜将免费更换同规格产品或全额退款，不收取任何附加费用。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、超声波探伤报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖公司公章，支持第三方核验。

**技术支持**：提供24小时远程技术指导（电话、邮件或视频会议），解答关于加工、热处理、安装及故障排查的疑问。如需现场服务，承诺48小时内派遣工程师抵达客户现场（仅限中国大陆地区，偏远地区协商处理）。

**检测服务**：可安排SGS、BV等权威第三方机构进行性能复检，常规检测项目（化学成分、磁性能、力学性能、超声波探伤）的费用由上海墨钜承担。客户仅需提供样品及检测标准，检测报告直接发送至客户指定邮箱。

**备品保障**：在产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备的长期维护需求得到满足。对于非标尺寸，可提供快速定制（周期缩短30%）。

**售后响应**：质量问题反馈后2小时内由专人回复，48小时内出具初步解决方案。若需退换货，在确认问题后7个工作日内完成处理流程。
