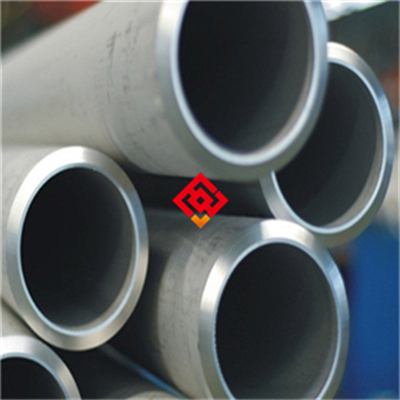

# 1J45铁镍软磁合金管材：高磁导率与低矫顽力的精密软磁材料

## 一、产品概述与适用范围

1J45铁镍软磁合金属于铁镍系软磁合金大类，典型牌号为1J45。该合金以其优异的高磁导率和极低的矫顽力著称，适用于需要在弱磁场下获得高磁感应强度与低磁滞损耗的电磁器件。产品可在-60℃至+200℃的温度范围内稳定工作，环境限制主要包括避免强氧化气氛及高湿度腐蚀环境。核心优势包括：磁导率极高（初始磁导率可达数万）、矫顽力极低（通常在1.6A/m以下）、磁滞回线窄且矩形度好、电阻率适中以降低涡流损耗、以及良好的冷加工成型性能。这些特性使1J45成为精密变压器、磁屏蔽、磁放大器及传感器等领域的理想选材。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）及可控气氛热处理设备，严格执行ASTM A753、GB/T 15018等国内外标准。从原材料入库到成品出厂，全流程工艺可追溯，每批产品均附带原厂质保书。上海墨钜长期专注于特殊钢与合金材料的研发与供应，为航空航天、精密仪器及能源装备等行业提供高可靠性材料解决方案。

## 三、核心功能

1. 高磁导率性能：1J45合金在弱磁场下初始磁导率μi可达30000以上（典型值，以实际产品质保书为准），最大磁导率μm可达100000以上，确保电磁器件在低激励电流下获得高灵敏度响应。

2. 低矫顽力特性：矫顽力Hc通常低于1.6A/m，磁滞损耗极小，适用于高频或精密磁路设计，可显著降低铁芯发热与信号失真。

3. 稳定的磁时效特性：经严格热处理后，合金磁性随时间变化极小，长期服役磁性能漂移率低于5%（典型值），满足精密仪表对长期稳定性的要求。

4. 良好的冷加工与成型性：管材可进行弯曲、扩口、缩口等二次加工，加工后经去应力退火可恢复磁性，便于制造复杂形状的磁屏蔽罩或磁路组件。

5. 适中的电阻率：电阻率约为0.45μΩ·m（典型值），可有效抑制高频涡流损耗，适用于中低频交变磁场环境。

## 四、技术特点

1. 合金设计思路：1J45合金以铁镍为基体，镍含量控制在45%左右（重量百分比），通过精确调控镍铁比例获得高磁导率。添加少量钼、铜等元素以优化磁性能稳定性并提高电阻率，同时严格控制碳、硫、氧等杂质含量，避免形成非磁性夹杂物损害磁性能。

2. 冶炼工艺：采用真空感应熔炼（VIM）工艺，在高真空条件下脱气、脱氧，降低非金属夹杂物含量。必要时辅以电渣重熔（ESR）进一步净化组织，确保合金纯净度满足软磁材料要求。

3. 热处理制度：最终热处理包括高温退火（在氢气或真空保护气氛下加热至1100℃~1150℃，保温2~4小时，然后以控制速率冷却）以消除加工应力、促进晶粒长大并优化磁畴结构。对于管材，退火后需进行去应力处理（600℃~700℃，保温1~2小时，空冷）以消除成型应力。

4. 显微组织控制：目标组织为均匀的单一奥氏体相（γ相），晶粒度控制在ASTM 4~6级。通过控制退火温度与冷却速度，避免出现有害的α相或碳化物析出，确保磁性能稳定。

5. 无损检测及质量保证：管材逐支进行超声波探伤（UT）以检测内部缺陷，外表面采用涡流探伤（ET）或液体渗透检测（PT）。每批产品抽取试样进行磁性能测试（包括磁导率、矫顽力、饱和磁感应强度等），并配合光谱分析验证化学成分。磁性能检测按GB/T 3656或ASTM A773执行。

## 五、应用领域

1. 精密仪器仪表：用于制造高灵敏度电流互感器、磁放大器、磁调制器铁芯，要求低磁滞损耗与高稳定性。

2. 磁屏蔽组件：在电子显微镜、医用核磁共振设备（MRI）及精密电子设备中用作磁屏蔽管或屏蔽罩，隔绝外界杂散磁场干扰。

3. 航空航天传感器：用于制造陀螺仪、加速度计中的磁路部件，要求宽温范围内磁性能稳定。

4. 通讯设备：用于高频变压器、滤波电感等磁性元件，降低信号失真与能量损耗。

5. 电力电子器件：用于制造漏电保护器、脉冲变压器中的磁芯，要求快速响应与低剩磁。

6. 科研与实验装置：用于制造弱磁场测量探头、磁化率测量仪等精密科学仪器中的磁路元件。

## 六、产品详细参数

化学成分（wt%，典型范围，以实际质保书为准）：

镍（Ni）：44.5~46.5；铁（Fe）：余量；钼（Mo）：≤0.5；铜（Cu）：≤0.3；硅（Si）：≤0.3；锰（Mn）：0.3~0.6；碳（C）：≤0.03；硫（S）：≤0.02；磷（P）：≤0.02；氧（O）：≤0.01

力学性能（典型值，以实际产品质保书为准）：

室温抗拉强度：≥450 MPa；屈服强度：≥200 MPa；延伸率：≥25%；硬度：≤180 HV

物理性能（典型值）：

密度：8.15 g/cm³；熔点：约1425℃；热导率：约15 W/(m·K)（25℃）；电阻率：0.45 μΩ·m（25℃）；线膨胀系数：约8.5×10⁻⁶/℃（20~200℃）；弹性模量：约140 GPa

磁性能（典型值，以实际产品质保书为准）：

初始磁导率μi：≥30000；最大磁导率μm：≥100000；矫顽力Hc：≤1.6 A/m；饱和磁感应强度Bs：约1.0 T；矩形比Br/Bs：≥0.85

产品规格范围：

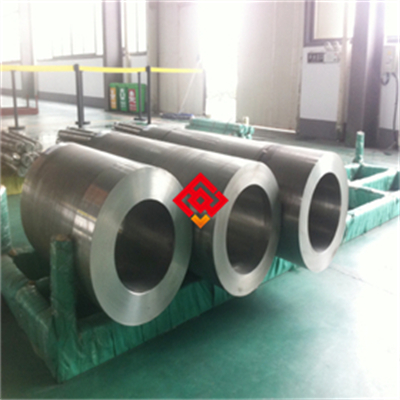

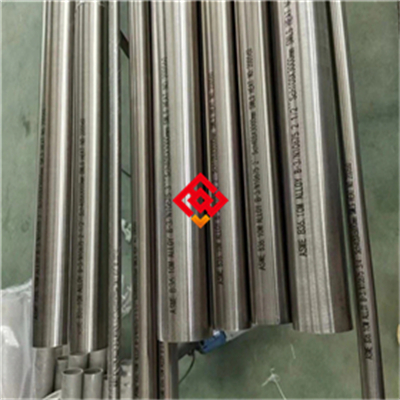

管材外径：3mm~80mm；壁厚：0.5mm~8mm；长度：1000mm~6000mm（直管），或按客户要求定尺

交货状态：

软态退火（光亮退火），表面经酸洗或抛光处理，内壁清洁无油污。可提供冷拉态（未退火）供客户自行热处理。

批次溯源码解读：

编码规则示例：MJ-1J45-202503-A12-HT01-OD20-WT2.0

其中：MJ为上海墨钜代码；1J45为牌号；202503为生产年月；A12为炉号；HT01为热处理批号；OD20-WT2.0表示外径20mm壁厚2.0mm。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、磁性能、力学性能及探伤报告。

## 七、注意事项

1. 热处理敏感性：1J45合金的磁性能对热处理制度极为敏感，退火温度、保温时间及冷却速度均需严格控制。客户自行热处理时必须使用氢气或真空保护气氛，避免氧化脱碳。

2. 加工硬化倾向：冷加工（如弯曲、扩口）会显著降低磁导率并提高矫顽力，加工后必须进行去应力退火（600℃~700℃）以恢复磁性能。

3. 表面划伤风险：管材表面划伤或凹坑会形成局部应力集中，导致磁性能不均匀，搬运及加工时应使用软质夹具并避免金属间直接摩擦。

4. 焊接裂纹敏感性：该合金焊接时易产生热裂纹，推荐使用钨极氩弧焊（TIG）并选用同材质焊丝，焊后需立即进行去应力退火。

5. 禁止接触的介质：避免接触含硫、含氯的介质（如硫化氢、盐酸、氯化物溶液），这些物质会引发晶间腐蚀并破坏磁性结构。

6. 长期服役温度限制：建议长期使用温度不超过200℃，超过此温度磁性能可能发生不可逆衰减。

## 八、存储与运输指南

存储环境要求：

存储温度：-10℃至+40℃；相对湿度上限：70%；管材应放置在干燥、清洁的木质或塑料垫板上，禁止直接接触地面。禁止与酸、碱、盐类化学品、重金属粉末或有机溶剂混存。

包装规范：

管材内外壁涂覆防锈油，外裹防锈纸或塑料薄膜，内加干燥剂袋，然后装入木箱或编织袋。对于出口或长期存储，可采用真空包装并充氮保护。

运输注意事项：

运输过程中管材应捆扎牢固，使用泡沫或橡胶垫隔开，避免相互碰撞。车厢必须防雨、防暴晒，禁止露天运输。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触管材表面，以免造成划伤。

明确标注禁止行为：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或碰撞管材；禁止使用金属工具直接敲击管材表面。

## 九、加工操作规范

切割：

推荐使用带锯切割（锯条齿距4~6mm，线速度20~30m/min）或激光切割（功率1~3kW，氮气辅助）。切割后需用锉刀或细砂纸打磨毛刺及热影响区，去除氧化层。禁止使用普通碳化硅砂轮片切割，因其可能嵌入杂质并产生局部过热。切割后若需恢复磁性，应进行去应力退火。

焊接（如适用）：

推荐焊接方法：钨极氩弧焊（TIG），使用直流正接。填充金属选用同材质1J45焊丝（直径1.0~2.0mm）。焊接电流：50~120A（根据壁厚调整）；焊接速度：80~150mm/min；保护气体：纯度≥99.99%的氩气，流量8~15L/min。层间温度控制在100℃以下。焊后必须进行去应力退火（600℃~700℃，保温1小时，空冷）。注意事项：焊前清理油污及氧化皮，焊接区域严格避免含硫或含氯的清洁剂。禁止使用手工电弧焊（SMAW）或氧乙炔焊。

热处理：

固溶/退火温度：1100℃~1150℃（氢气或真空保护气氛）；保温时间：按壁厚每毫米2~3分钟计算，但不少于30分钟；冷却方式：以50~100℃/h的速率炉冷至600℃以下，然后空冷。去应力退火：600℃~700℃，保温1~2小时，空冷。注意事项：退火前管材必须清洁无油污，避免渗碳或渗氮。禁止在氧化性气氛中进行高温退火。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：

连接件材质推荐使用同牌号1J45或性能相当的软磁不锈钢（如1J50），避免使用普通碳钢或奥氏体不锈钢（因其磁导率低，可能破坏磁路连续性）。密封垫片选型应避免含卤素（氟、氯、溴）的垫片（如聚四氟乙烯PTFE垫片需谨慎使用），推荐使用无卤素硅橡胶或氟橡胶垫片。安装后若管材表面有油污或指纹，需用无水乙醇或中性清洗剂擦拭干净，必要时进行酸洗钝化处理（使用10%硝酸溶液，室温浸泡10~15分钟，然后清水冲洗并干燥）。

日常维护方法：

清洁周期：每3个月或根据使用环境确定；清洗剂类型：中性不含氯的清洁剂（如去离子水+少量中性肥皂），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。防锈/防氧化处理：若长期停用，应在管材表面涂覆防锈油或气相防锈纸包裹。

常见故障及解决方法：

1. 表面点蚀：可能由局部接触含氯介质或湿度超标引起。解决方法：清除腐蚀产物，用细砂纸打磨至露出金属光泽，然后重新进行酸洗钝化处理。

2. 磁性能下降（磁导率降低、矫顽力升高）：可能由机械应力或意外热处理不当引起。解决方法：进行去应力退火（600℃~700℃，保护气氛下），恢复磁性能。

3. 焊缝开裂：焊接参数不当或焊后未及时退火。解决方法：打磨开裂区域，重新焊接并立即进行去应力退火。

## 十一、安全警示与应急处理

高温操作安全：

进行退火或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃工作服。禁止触碰未冷却至室温的工件，以免烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以防触电或设备损坏。

切割加工安全：

切割时操作人员必须佩戴遮光号≥5的防护面罩，防止飞溅物伤眼。车间应配备排烟系统以排除切割产生的金属粉尘及烟气。切割区域需设置火花隔离挡板，防止引燃周围可燃物。

产品损坏或腐蚀后的应急处理：

若发现管材严重腐蚀或磁性能失效，应立即停机并隔离相关设备。切断介质源（如冷却液或工作气体），操作人员穿戴防酸手套及护目镜，使用中性清洗剂清理腐蚀残留物。泄漏的腐蚀介质（如酸液）应使用碳酸氢钠中和，并收集至专用废液桶，按危险废物（HW类）处置。废弃物（如腐蚀产物、废弃管材）应分类收集，交由有资质的环保机构处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J45铁镍软磁合金管材时，请从以下方面进行匹配：

1. 应用场景匹配度：确认所需磁性能指标（初始磁导率、矫顽力、饱和磁感应强度）是否与产品典型值相符。对于弱磁场应用（如磁屏蔽），应优先关注初始磁导率；对于高功率器件，应关注饱和磁感应强度。

2. 关键性能参数：对比PREN值（对于耐腐蚀性能，1J45非不锈钢，但可参考其合金纯净度）；对于磁性能，应要求供应商提供按GB/T 3656或ASTM A773检测的磁性能报告。

3. 认证要求：若用于航空航天或核能领域，需确认是否提供船级社认证（如CCS、DNV）、NACE标准（如MR0175）或ISO 9001体系认证。上海墨钜可配合提供相关认证文件。

4. 备品备件比例：建议首次采购时预留10%~15%的备品，以应对后续更换或测试需求。批量采购时，可要求供应商提供同一炉号、同一热处理批次的管材，确保性能一致性。

5. 核对原厂质保书：客户应仔细核对上海墨钜提供的原厂质保书，确认化学成分、磁性能、力学性能及探伤结果符合订货要求。如需第三方验证，可要求提供SGS、BV等机构的检测报告。

## 十四、价格标准

1J45铁镍软磁合金管材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- 小批量试样（单次采购≤50kg）：价格约200~400元/公斤（含包装及检测费）。

- 常规批量（50kg~5吨）：价格约150~250元/公斤。

- 大批量（≥5吨）：可享受5%~12%的批量折扣，具体折扣比例根据规格及交货期协商。

- 附加技术要求（如双认证、第三方检测、定制热处理）将额外加收10%~30%费用。

- 小批量试样加价规则：通常上浮15%~20%，以覆盖试样模具调整及检测成本。

具体报价请联系上海墨钜特殊钢有限公司曾先生获取精确订单报价。最终价格以双方签订的购销合同为准。

## 十五、服务与保障

质保期：自交付之日起12个月。若因材料内在质量缺陷（如化学成分偏差、磁性能不达标、内部裂纹等）导致失效，上海墨钜将免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：收到客户咨询后24小时内提供远程技术指导（电话或视频）。如需现场服务，承诺48小时内派遣工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（如化学成分、磁性能、尺寸）费用由上海墨钜承担。特殊检测项目（如高温磁性能、疲劳测试）需另行协商。

备品保障：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户备件供应不断档。

售后响应：质量问题反馈后2小时内回复，48小时内出具初步解决方案。对于紧急情况，可启动加急处理流程。
