# 1J51铁镍软磁合金棒材：高磁导率与低矫顽力的精密软磁材料

## 一、产品概述与适用范围

1J51铁镍软磁合金属于铁镍系精密软磁合金大类，典型牌号为1J51（对应国际类似牌号如Permalloy 51或Mumetal类型）。该合金以其优异的高磁导率（初始磁导率μi可达数万级）和极低的矫顽力（Hc通常低于2A/m）著称，同时具备较低的饱和磁感应强度（Bs约0.6-0.8T）和稳定的磁性能温度系数。产品适用于在弱磁场环境下工作的电磁元件，使用温度范围通常为-40℃至+200℃，在特定热处理状态下可扩展至+300℃。核心优势包括：极高的初始磁导率使微小信号也能高效传输；极低矫顽力确保磁滞损耗极小；加工成棒材后具有良好的机械加工性，可车削、钻孔、磨削成精密磁芯零件；磁性能经严格热处理后可长期稳定，抗时效老化能力强；合金成分中镍含量控制精准，磁性能一致性高，适合批量生产。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空退火炉及精密轧制、拉拔设备，严格执行ASTM A753、GB/T 15018等国内外标准。公司从原料入库到成品出厂实施全流程工艺可追溯，每批次产品均保留完整的冶炼、加工、热处理及检测记录，确保交付给客户的每一根1J51棒材均符合磁性能与尺寸精度要求。

## 三、核心功能

1. 高磁导率功能：1J51合金在弱磁场（如0.001-0.1A/m）下初始磁导率μi典型值可达20000-40000（以实际产品质保书为准），适用于互感器、磁放大器等需要高灵敏度磁芯的场合。

2. 低矫顽力功能：矫顽力Hc典型值低于1.6A/m，磁滞回线窄，磁化与退磁过程中能量损耗极低，适合用于高频或低损耗变压器铁芯。

3. 稳定磁性能功能：经过氢气退火或真空退火后，合金内部应力消除，晶粒均匀长大，磁性能在长时间服役中漂移量小于5%，适合精密仪表长期使用。

4. 良好加工成形功能：棒材状态便于机加工成环形、E形、U形等磁芯形状，也可进一步冷拉成丝材用于磁屏蔽编织网，加工后经去应力退火可恢复磁性能。

5. 低剩磁功能：剩磁Br典型值低于0.3T，有利于快速响应交变磁场，减少残余磁化对信号干扰，适用于脉冲变压器、磁记录头等元件。

## 四、技术特点

### 合金设计思路

1J51合金以铁镍二元系为基础，镍含量控制在50%左右（典型值49-51%），通过精确调整镍铁比例使合金处于高磁导率区（接近零磁致伸缩成分）。合金中添加少量钼（Mo）、铜（Cu）或硅（Si）等元素，用于提高电阻率、降低涡流损耗，并优化磁性能温度稳定性。

### 冶炼工艺

采用真空感应熔炼（VIM）工艺，在真空条件下脱除气体与有害杂质，确保合金纯净度。随后可根据客户要求进行电渣重熔（ESR）进一步净化，减少非金属夹杂物对磁性能的劣化影响。

### 热处理制度

最终磁性能取决于严格的热处理：通常采用氢气保护退火或高真空退火，加热温度1100-1200℃保温2-4小时，然后以控制速率冷却（如100℃/h冷至600℃后炉冷）。退火后必须避免任何冷加工或冲击，否则磁性能会急剧下降。

### 显微组织控制

要求获得均匀的等轴晶粒，晶粒度控制在ASTM 3-5级，避免出现粗大晶粒或混晶。析出相主要为微量碳化物或氮化物，需通过冶炼工艺控制在极低水平（总量<0.1%）。δ相在该合金中不允许出现。

### 无损检测及质量保证

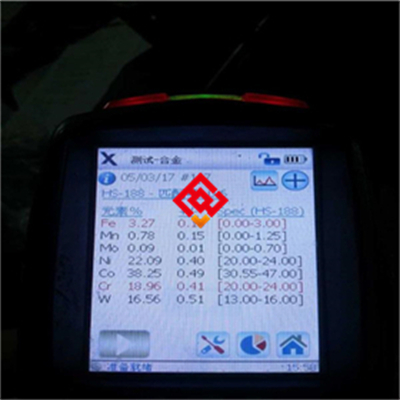

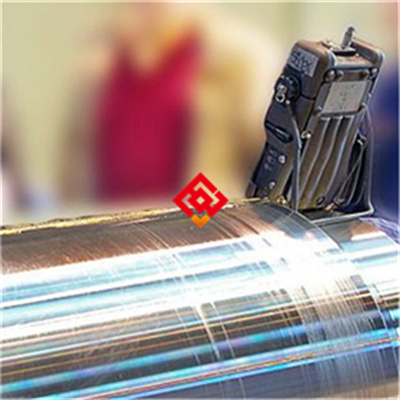

棒材出厂前100%进行超声波探伤（UT）检测内部缺陷，表面采用液体渗透检测（PT）或涡流探伤（ET）检查裂纹、折叠等。每批产品附带光谱分析报告，确保化学成分符合标准要求。

## 五、应用领域

- 精密仪器仪表行业：用于制作磁放大器、磁调制器、霍尔元件磁芯、高灵敏度互感器铁芯。

- 航空航天电子设备：用于导航系统、陀螺仪中的磁屏蔽部件及弱磁场传感器磁芯。

- 通信设备制造：用于滤波器、耦合变压器、阻抗匹配变压器中的低损耗磁芯。

- 医疗电子器械：用于核磁共振（MRI）设备中的磁场补偿元件及生物磁检测传感器。

- 电力电子行业：用于高频开关电源中的驱动变压器、电流互感器磁芯。

- 科研与实验装置：用于粒子加速器磁铁、磁屏蔽室等需要超低剩磁环境的部件。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

镍（Ni）：49.0-51.0%；铁（Fe）：余量；钼（Mo）：0.5-1.0%；铜（Cu）：0.3-0.8%；硅（Si）：0.15-0.30%；锰（Mn）：0.30-0.60%；碳（C）：≤0.03%；磷（P）：≤0.020%；硫（S）：≤0.020%。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度：450-550MPa；屈服强度：200-300MPa；延伸率：25-35%；硬度：HB 130-180（退火态）。高温力学性能：在200℃时抗拉强度约380-450MPa，延伸率约30%。

### 物理性能（典型值，以实际质保书为准）

密度：8.2g/cm³；熔点：约1430℃；热导率：约18W/(m·K)（20℃）；电阻率：约0.45μΩ·m（20℃）；线膨胀系数：约10.5×10⁻⁶/℃（20-200℃）；弹性模量：约180GPa。

### 磁性能（典型值，以实际质保书为准）

初始磁导率μi：≥20000；最大磁导率μm：≥60000；矫顽力Hc：≤1.6A/m；饱和磁感应强度Bs：0.65-0.75T；剩磁Br：≤0.3T；居里温度Tc：约480℃。

### 产品规格范围

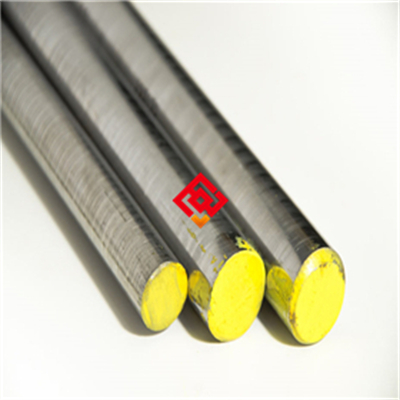

棒材直径：Φ5mm-Φ100mm；长度：1000-6000mm（可定尺）。其他尺寸如方棒、六角棒可协商定制。

### 交货状态

通常以退火态（软态）交货，表面经酸洗或磨光处理，粗糙度Ra≤3.2μm。也可按客户要求提供冷拉态（硬态）用于后续机加工。

### 批次溯源码解读

编码规则示例：MJ-1J51-202503-A012-HT05-Φ20。其中MJ代表上海墨钜；1J51为牌号；202503代表生产年月；A012为炉号；HT05为热处理批号；Φ20为规格代码。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、磁性能、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. 1J51合金对冷加工极其敏感，任何冷变形（如弯曲、冲压、敲击）都会导致磁性能大幅下降，必须在最终退火后进行，或退火前预留加工余量。

2. 退火处理必须在氢气气氛或高真空（真空度优于10⁻²Pa）条件下进行，普通空气退火会导致表面严重氧化，磁性能不可恢复。

3. 禁止在含硫、含氯气氛中加热或使用，硫和氯会沿晶界渗入合金，导致晶间脆化及磁性能永久劣化。

4. 焊接后磁性能会严重恶化，如需焊接应使用同材质焊丝，并在焊接后进行整体退火恢复磁性能，但恢复程度有限（通常只能恢复至原值的60-80%）。

5. 长期服役温度不应超过300℃，超过居里温度（约480℃）则完全失去铁磁性，且冷却后磁性能可能发生不可逆变化。

6. 棒材表面划伤、凹坑等机械损伤会引入局部应力，导致磁性能不均匀，加工及搬运过程中应避免碰撞。

## 八、存储与运输指南

### 存储环境要求

存储温度：-10℃至40℃；相对湿度：≤60%。棒材应放置在干燥、清洁的木质或塑料垫板上，禁止直接接触水泥地面或金属地面。禁止与酸、碱、盐、重金属粉末、硫化物等腐蚀性物质混存。

### 包装规范

每根棒材单独包裹中性防锈纸或塑料薄膜，并放入干燥剂（硅胶包，每米棒材至少1包）。外部采用木箱或编织袋包装，木箱内壁衬有泡沫缓冲层，防止运输中撞击。对于出口或海运，需增加防潮铝箔袋真空封装。

### 运输注意事项

运输过程中应平放固定，避免滚动碰撞。车辆必须配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面以防压痕。明确标注禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

### 切割

推荐方法：采用带锯切割（锯条齿距4-6mm，线速度20-40m/min）或水刀切割（水压300-400MPa）。激光切割也可使用但需控制热影响区，避免局部退火影响磁性能。切割后断面需用锉刀或砂纸打磨去除毛刺与氧化皮。禁止使用普通砂轮片，因其可能引入铁屑污染并导致局部过热。

### 焊接（如非必要不建议焊接）

推荐焊接方法：钨极氩弧焊（TIG），填充金属选用同材质1J51焊丝或镍基焊丝（如ERNi-1）。焊接电流：50-100A（根据厚度），层间温度≤100℃。保护气体：高纯氩气（纯度≥99.99%），流量8-12L/min。焊后必须进行去应力退火（900-1000℃保温1小时，氢气保护），以部分恢复磁性能。注意事项：焊接热影响区磁性能几乎不可恢复，应尽量避免。

### 热处理

固溶/退火：加热温度1100-1150℃，保温时间按棒材直径每10mm保温30分钟计算。冷却方式：以50-100℃/h的速率控制冷却至600℃，然后炉冷至200℃以下出炉。注意事项：禁止水淬或油淬，快速冷却会导致内应力增大、磁性能恶化。禁止在氧化气氛中加热。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

安装时推荐使用同材质（1J51）或更高级别（如1J85）的连接件，避免使用普通碳钢或不锈钢紧固件，防止不同材质接触产生磁性能干扰。密封垫片应选用不含卤素（氟、氯、溴）的材料，如聚四氟乙烯（PTFE）或纯铝垫片。安装完成后，若表面有油污或指纹，需用无水乙醇或中性清洗剂擦拭干净，必要时进行酸洗钝化处理（仅针对表面氧化情形）。

### 日常维护方法

清洁周期：每3-6个月一次，视环境洁净度而定。清洗剂：中性清洗剂（pH6-8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用干燥氮气吹干或软布擦干。如发现表面轻微锈斑，可用细砂纸（800目以上）打磨后涂防锈油。

### 常见故障及解决方法

1. 表面点蚀：通常由存储环境湿度过高或接触腐蚀性介质引起。处理方法：清除锈蚀层，用丙酮清洗后重新涂防锈油，并改善存储条件。

2. 磁性能下降：可能由机械应力（如敲击、弯曲）或过热引起。处理方法：重新进行氢气退火恢复磁性能，但若已经发生过热至500℃以上则可能永久失效。

3. 棒材弯曲或变形：运输或安装中受力不均导致。处理方法：在专用校直机上进行冷校直，校直后必须进行去应力退火（800℃保温1小时）。

## 十一、安全警示与应急处理

### 高温操作安全

在进行退火或焊接时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线）及阻燃工作服。禁止触碰未冷却至室温的工件，工件表面温度在200℃以上时仍有烫伤风险。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭电气或金属火灾。

### 切割加工安全

切割时需佩戴防护面罩（遮光号≥5号，针对激光切割需≥10号），并开启排烟系统及时排出金属粉尘和烟气。火花隔离：切割区域周围1米内不得放置易燃物品，地面铺设防火垫。

### 产品损坏或腐蚀后的应急处理

如发现棒材严重腐蚀或断裂：立即停机隔离，切断与该棒材连接的介质源（如电路或气路）。人员穿戴防酸手套和护目镜处理泄漏物（如有酸性介质），用碳酸氢钠溶液中和后收集。废料按HW08类（废矿物油）或HW49类（其他废物）分类，委托有资质的危废处理公司处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1J51棒材时，建议根据应用场景匹配度进行考量：若用于弱磁场高灵敏度元件，应重点关注初始磁导率μi和矫顽力Hc指标；若用于中高频场合，需确认电阻率及涡流损耗数据。关键性能参数中，PREN值（耐点蚀当量）对于软磁合金不适用，可重点关注磁性能一致性（批次间偏差≤10%）。对于航空航天或军工客户，需确认是否满足GJB或MIL标准认证；对于出口项目，建议要求提供船级社认证（如DNV、ABS）或NACE（美国腐蚀工程师协会）标准符合性声明。购买时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能与化学成分。

## 十四、价格标准

1J51铁镍软磁合金棒材参考价格区间为：直径≤20mm的小规格约180-280元/公斤；直径20-50mm中规格约160-240元/公斤；直径>50mm大规格约140-200元/公斤（以上为退火态基础价格，不含税及运费）。批量折扣政策：单批次采购≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%。对于附加技术要求如双认证（GB+ASTM）、第三方检测、定制热处理（如特殊控冷曲线）等，需额外加收10-30%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- 质保期：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、磁性能不达标、内部裂纹等）导致失效的，上海墨钜承诺免费更换或退款。

- 技术资料：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤结果、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

- 技术支持：收到客户咨询后24小时内远程指导；如需现场服务（如热处理调试、焊接工艺验证），48小时内工程师抵达客户现场。

- 检测服务：可安排SGS、BV等第三方检测机构进行见证取样或复检，常规检测项目（化学分析、磁性能测试、拉伸试验）费用由上海墨钜承担，非常规项目（如高温磁性能、疲劳试验）费用另议。

- 备品保障：该产品停产后五年内，上海墨钜仍可提供同质替代材料或定制加工服务，确保客户产线不受影响。

- 售后响应：任何质量问题，2小时内给予回复，48小时内出具初步解决方案，重大问题由技术总监直接对接处理。
