# 1J54铁镍软磁合金锻件：高磁导率与低矫顽力特性详解

## 一、产品概述与适用范围

1J54铁镍软磁合金属于铁镍基软磁合金大类，典型牌号为1J54（对应国际标准中的Fe-Ni54软磁合金）。该合金以铁镍为基体，通过精确控制镍含量（约54%）及添加适量合金元素，实现高磁导率、低矫顽力、低剩磁及高饱和磁感应强度的综合磁性能。1J54合金的居里温度约为480℃，推荐长期使用温度范围为-40℃至+200℃，在此区间内磁性能稳定。其核心优势包括：初始磁导率μi可达80000以上（典型值，以实际产品质保书为准），矫顽力Hc低于0.3A/m，饱和磁感应强度Bs约为0.8T，电阻率较高（约0.45μΩ·m），可有效降低涡流损耗。该合金特别适用于需要高灵敏度磁响应、低磁滞损耗的精密电磁元件，是替代传统硅钢片在高频弱磁场应用中的理想选择。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心设备，可确保合金成分均匀性与杂质含量控制。公司严格执行ASTM A753、GB/T 14986等国内外标准，从冶炼、锻造、热处理到无损检测的全流程工艺均实现可追溯，确保每批次产品性能稳定可靠。

## 三、核心功能

1. **高磁导率与低磁滞损耗**：1J54合金的初始磁导率μi典型值超过80000，最大磁导率μmax可达200000以上，矫顽力Hc低于0.3A/m。在弱磁场（如0.01Oe至0.1Oe）下，磁导率仍保持较高水平，适用于磁屏蔽、磁放大器等需要微弱磁场响应的场景。

2. **低剩磁与快速磁反转能力**：剩磁Br典型值低于0.1T，矩形比（Br/Bs）可控在0.1-0.3之间，确保磁芯在交变磁场中能够快速退磁，适用于脉冲变压器、磁调制器等高频或脉冲工作模式。

3. **良好的温度稳定性**：在-40℃至+200℃范围内，磁导率变化率小于10%（典型值，以实际产品质保书为准），居里温度约480℃，优于普通硅钢片，适合在宽温域环境中长期服役。

4. **低涡流损耗**：电阻率约为0.45μΩ·m，较纯铁（0.1μΩ·m）提高约4.5倍，可有效降低交变磁场中的涡流损耗，适用于工作频率在400Hz至10kHz的电磁元件。

5. **优异的加工成形性**：1J54合金在退火状态下具有良好的塑性，延伸率可达35%以上，可进行冷冲压、弯曲、冲孔等冷加工，且加工硬化速率适中，便于制造复杂形状的磁芯或屏蔽件。

## 四、技术特点

**合金设计思路**：1J54合金以铁镍二元系为基础，镍含量控制在54%左右，该成分处于Fe-Ni合金的高磁导率成分区间（即坡莫合金区域）。通过添加少量钼（Mo，约0.5-1.0%）和铜（Cu，约0.3-0.8%），可进一步细化晶粒、提高电阻率并抑制有害相（如γ相）的析出。碳含量控制在0.03%以下，硫、磷等杂质元素严格限制，以降低磁滞损耗。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）或真空自耗重熔（VAR）精炼。VIM过程在真空环境下脱除气体（氧、氮、氢）及挥发性杂质，ESR工艺可进一步去除非金属夹杂物并改善铸锭的致密性。最终铸锭采用多向锻造开坯，确保组织均匀。

**热处理制度**：1J54合金的典型热处理工艺包括：在1100℃-1150℃进行固溶处理，保温2-4小时后快速水淬，以获得均匀的单相奥氏体组织。随后在600℃-700℃进行时效处理，保温4-8小时，炉冷至300℃以下空冷。该工艺可消除内应力、促进有序相（如Ni3Fe）的均匀析出，从而最大化磁导率并降低矫顽力。对于锻件，推荐在固溶处理后进行缓冷（如30℃/h降温）以避免热应力。

**显微组织控制**：最终组织为单相奥氏体（γ相），晶粒度控制在ASTM 5-8级（典型值，以实际产品质保书为准）。通过控制时效温度和时间，可调整有序相Ni3Fe的尺寸与分布，使其呈弥散状析出，避免粗大析出相导致磁性能劣化。δ相（铁素体）含量需控制在0.5%以下，因其会显著增加矫顽力。

**无损检测及质量保证**：每件锻件均进行100%超声波探伤（UT），按ASTM A745或GB/T 4162标准执行，确保无裂纹、缩孔、夹杂等内部缺陷。表面采用液体渗透检测（PT），检查表面裂纹及折叠。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析，力学性能及磁性能按批次抽样检测，并提供原厂质保书。

## 五、应用领域

1. **精密仪器与传感器**：用于制造磁屏蔽罩、磁放大器铁芯、霍尔传感器磁轭，利用其高磁导率屏蔽外部磁场干扰，提升传感器灵敏度。

2. **通信与雷达设备**：用于高频变压器、脉冲变压器、磁调制器磁芯，利用其低涡流损耗和快速磁反转能力，适应400Hz至10kHz的工作频率。

3. **航空航天电气系统**：用于机载电源变压器、滤波电感磁芯、陀螺仪磁屏蔽件，要求宽温域（-40℃至+150℃）磁性能稳定。

4. **医疗电子设备**：用于核磁共振成像（MRI）系统的磁屏蔽组件及梯度线圈磁芯，需低剩磁以确保成像质量。

5. **电力电子与新能源**：用于光伏逆变器、充电桩中的高频变压器磁芯，利用低损耗特性提升能效。

6. **科研与测试设备**：用于磁测量探头、磁通门磁力仪磁芯，要求极低噪声和弱磁场响应能力。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：53.5-55.0%；铁（Fe）：余量；钼（Mo）：0.5-1.0%；铜（Cu）：0.3-0.8%；碳（C）：≤0.03%；硅（Si）：≤0.30%；锰（Mn）：≤0.60%；磷（P）：≤0.015%；硫（S）：≤0.015%。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm：≥540 MPa；屈服强度Rp0.2：≥250 MPa；延伸率A：≥30%；硬度：HBW 150-200（布氏硬度）；冲击功（V型缺口）：≥60 J。

**物理性能**：

密度：8.2 g/cm³（典型值，以实际产品质保书为准）；熔点：约1420℃-1450℃；热导率（20℃）：约15 W/(m·K)；电阻率（20℃）：0.45 μΩ·m；线膨胀系数（20-200℃）：约12.0×10⁻⁶/K；弹性模量：约200 GPa。

**磁性能（典型值，以实际产品质保书为准）**：

初始磁导率μi：≥80000；最大磁导率μmax：≥200000；矫顽力Hc：≤0.3 A/m；饱和磁感应强度Bs：0.75-0.85 T；剩磁Br：≤0.1 T；矩形比Br/Bs：0.1-0.3；居里温度Tc：约480℃。

**产品规格范围**：

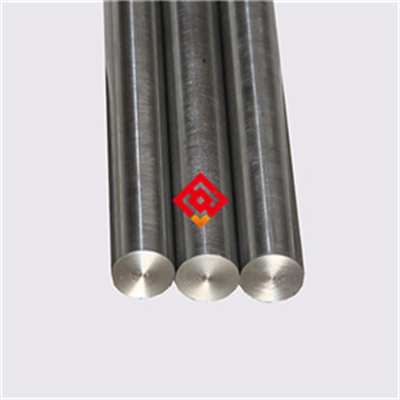

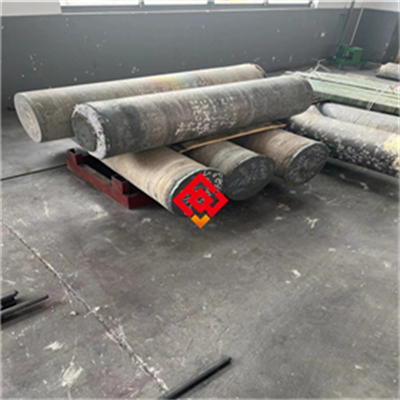

锻件：直径50mm-800mm，长度100mm-3000mm；圆棒：直径10mm-400mm；板材：厚度2mm-50mm，宽度≤600mm。其他异形锻件可按图纸定制。

**交货状态**：

锻件以固溶+时效状态交货；表面经车削或磨光处理，粗糙度Ra≤3.2μm；可提供酸洗或防锈油涂覆。

**批次溯源码解读**：

编码规则示例：MJ-1J54-202403-0156-TH-080-300，其中MJ代表上海墨钜，1J54为牌号，202403为生产年月，0156为炉号，TH为热处理批号，080-300代表直径80mm长度300mm。客户可通过此编码向上海墨钜索取原厂质保书，包含完整的化学成分、力学性能、磁性能及无损检测数据。

## 七、注意事项

1. **避免长期服役于400℃以上**：超过400℃时，合金内部有序相（Ni3Fe）可能发生粗化或溶解，导致磁导率下降和矫顽力上升。禁止在500℃以上连续使用。

2. **禁止接触强氧化性介质**：如浓硝酸、王水、氯气等，会破坏表面钝化膜并导致晶间腐蚀。在酸性环境中使用时，需确认pH值不低于4。

3. **冷加工后必须进行去应力退火**：冷冲压、弯曲等工序会产生加工硬化及残余应力，导致磁导率下降。建议在650℃-700℃下退火1-2小时，缓冷至300℃以下出炉。

4. **焊接后必须进行热处理**：若需焊接（如磁屏蔽组件拼接），推荐采用TIG焊（钨极氩弧焊）并使用同材质焊丝。焊后需在600℃-650℃进行去应力退火，保温2小时，炉冷至300℃以下空冷，以恢复磁性能。

5. **避免机械划伤与表面污染**：表面划痕会形成应力集中点，降低磁导率并增加矫顽力。加工过程中应使用软质夹具，禁止用铁锤直接敲击。表面沾染油污、铁屑等需及时用丙酮或酒精清洗。

6. **注意磁性能的方向性**：锻件因锻造流线方向不同，磁导率可能存在各向异性（沿流线方向磁导率较高）。设计时应明确磁路方向，必要时可进行退火处理以消除方向性。

## 八、存储与运输指南

**存储环境要求**：温度：-10℃至+40℃；相对湿度：≤60%。锻件应放置在木制或塑料垫板上，距离地面≥10cm，避免与地面直接接触。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物（如食盐、漂白粉）等腐蚀性物质混存。

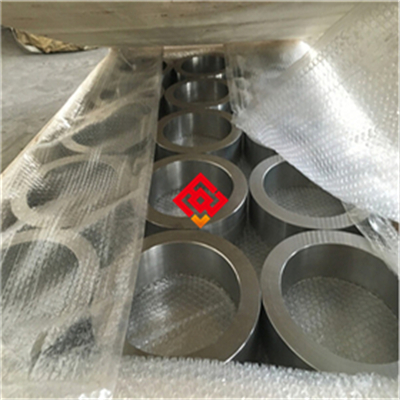

**包装规范**：每件锻件先用防锈纸或防锈薄膜包裹，再套入塑料薄膜袋并放入干燥剂（硅胶包，用量≥50g/m³）。外层采用木箱或加固编织袋包装，木箱内壁衬有泡沫缓冲层。对于出口或长期存储（超过6个月），需进行真空包装或充氮密封。

**运输注意事项**：运输过程中应使用帆布或防水篷布覆盖，防止雨淋暴晒。锻件在车厢内需用木楔或钢带固定，避免滚动或碰撞。吊装时禁止使用钢丝绳直接接触产品表面，应使用尼龙吊带或布带，吊点位置需对称，防止倾斜滑落。明确禁止：禁止与腐蚀性物质混放、禁止露天存放超过24小时、禁止踩踏或抛掷包装件。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（推荐齿距4-6齿/英寸，线速度20-30m/min）或激光切割（功率≥2kW，切割速度1-3m/min）。切割后断面需用锉刀或砂轮机修整毛刺，表面粗糙度Ra≤6.3μm。禁止使用普通氧化铝砂轮片切割，因其可能嵌入杂质并导致局部过热。注意事项：切割区域需配备冷却液（水基乳化液），防止热影响区扩大。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG），使用直流正接（DCEN）。填充金属：推荐使用与母材成分相同的1J54焊丝（直径1.6-2.4mm）。焊接参数：电流80-150A，电压10-15V，焊接速度80-120mm/min，层间温度≤150℃。保护气体：纯度≥99.99%的氩气，流量8-15L/min。焊后热处理：在600℃-650℃保温2小时，炉冷至300℃以下空冷，以恢复磁性能和消除焊接应力。注意事项：焊前需清理坡口及两侧20mm范围内的油污、氧化皮；焊后禁止快速水淬。禁止使用手工电弧焊（SMAW）或二氧化碳气体保护焊，因其可能导致增碳和磁性能劣化。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1100℃-1150℃，保温时间按有效截面厚度计算（每25mm保温1小时），水淬（水温≤40℃）。时效处理：温度600℃-700℃，保温4-8小时，炉冷（降温速率≤30℃/h）至300℃以下空冷。注意事项：固溶加热时需在保护气氛（如氩气、氮气）或真空炉中进行，防止氧化；水淬时需确保工件完全浸没，避免局部冷却不均。禁止在空气炉中直接加热（除非使用不锈钢箔包裹），禁止时效后快冷（如风冷或水冷），否则会引入内应力。

## 十、安装与维护建议

**安装要点**：连接件（如螺栓、垫片）推荐使用与1J54合金同材质或更高级别的无磁不锈钢（如304L、316L），避免使用碳钢或镀锌件，以防磁路短路或电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材料，如纯铝垫片或聚四氟乙烯（PTFE）垫片，禁止使用含石棉或石墨的垫片。安装后，若产品用于磁屏蔽或磁路系统，需进行整体退磁处理（交变磁场衰减法），以消除安装过程中引入的剩磁。对于接触腐蚀性介质的场合，安装后需进行酸洗钝化处理（使用20%硝酸+5%氢氟酸溶液，温度40-50℃，浸泡10-20分钟），并立即用去离子水冲洗干燥。

**日常维护方法**：清洁周期：每3-6个月一次（根据环境清洁度调整）。清洗剂：推荐使用中性洗涤剂（pH值6-8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或强酸强碱。清洁后用压缩空气吹干或软布擦干。防锈/防氧化处理：若产品长期闲置（超过1个月），表面需涂覆防锈油（如凡士林基防锈油）并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：表现为出现针状或片状腐蚀坑。原因：接触了含氯离子（Cl⁻）的介质（如汗水、盐水）。处理方法：用2000目砂纸或抛光膏打磨去除蚀点，再用10%硝酸溶液钝化处理；若蚀点深度超过0.5mm，需更换部件。

2. **磁导率下降**：表现为电磁元件灵敏度降低。原因：长期过载导致磁饱和，或工作温度超过200℃。处理方法：检查实际工作磁场强度是否超过Bs值（0.8T），若超限需重新设计磁路；若为温度所致，需加强散热或更换更高居里温度的材料（如1J79）。

3. **焊缝开裂**：表现为焊接区域出现微裂纹。原因：焊后未及时热处理，或填充金属成分不匹配。处理方法：打磨去除裂纹，重新焊接并严格执行焊后热处理；若裂纹延伸至母材，需评估是否更换部件。注意事项：返修次数不得超过2次，否则会严重降低磁性能。

## 十一、安全警示与应急处理

**高温操作安全**：进行固溶或时效处理时，操作人员必须佩戴耐高温手套（耐温≥400℃）、面罩（防热辐射）及阻燃服（如Nomex面料）。禁止在工件未冷却至100℃以下时触碰。现场灭火器应配备干粉型（ABC类）或二氧化碳型，严禁使用水或泡沫灭火器，因高温金属遇水可能发生爆溅。

**切割加工安全**：操作带锯或激光切割时，必须佩戴防护面罩（激光切割需遮光号≥5的护目镜），并开启排烟系统（风速≥0.5m/s）以排除金属粉尘和烟雾。火花隔离：切割区域周围2米内不得放置易燃物，地面铺设防火布。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：发现产品出现裂纹、泄漏或严重腐蚀时，立即停止设备运行，隔离故障区域，切断介质源（如电流、腐蚀性流体）。

2. **人员防护**：处理人员需佩戴防酸碱手套、护目镜及防化服，避免直接接触腐蚀性介质或金属碎屑。

3. **泄漏介质中和与收集**：若接触酸性介质，用碳酸氢钠（小苏打）溶液中和；若为碱性介质，用稀醋酸中和。泄漏液用吸附棉或沙土收集，装入专用危废容器。

4. **废弃物分类与处置**：废弃的1J54合金锻件（含铁镍合金）属于一般工业固废，可按废金属回收；若沾染腐蚀性介质，则归类为危险废物（HW类，如HW34废酸或HW35废碱），需交由有资质的危废处理单位处置，禁止随意丢弃或填埋。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖锻件加工工艺流程、磁性能测试方法及典型工况应用案例。

## 十三、购买建议

在选购1J54铁镍软磁合金锻件时，建议从以下维度进行匹配：

1. **应用场景匹配度**：若用于弱磁场（如磁屏蔽、传感器），应重点关注初始磁导率μi（需≥80000）和矫顽力Hc（需≤0.3A/m）；若用于中高频变压器（如400Hz-10kHz），需同时关注电阻率（≥0.4μΩ·m）和涡流损耗系数。

2. **关键性能参数**：磁性能参数（μi、μmax、Hc、Bs）应以原厂质保书为准，并建议要求第三方（如SGS、BV）进行独立检测验证。对于需要宽温域工作的场合，需确认-40℃至+200℃范围内的磁导率变化率。

3. **认证要求**：若用于航空航天或医疗设备，需确认产品符合AMS（航空材料规范）或ISO 13485要求；出口欧洲需提供CE认证或EN 10204 3.1证书。船用场合需提供船级社（如DNV、BV、CCS）认证。

4. **备品备件比例**：建议按总需求量的10%-15%采购备件，以应对突发更换需求。备件应存放在恒温恒湿库房，并定期（每半年）进行磁性能复测。

## 十四、价格标准

1J54铁镍软磁合金锻件的参考价格区间如下：

- 小批量试样（单件重量≤20kg）：280-350元/公斤（含固溶+时效处理，表面磨光）。

- 常规批量（5吨以下）：180-250元/公斤。

- 大订单（5吨及以上）：可享5%-12%批量折扣，具体折扣率根据规格复杂度及交货周期协商。

- 附加费用：如需双认证（如CCS+BV船级社认证），每吨加价8%-12%；第三方检测（SGS或BV）常规项目（化学成分、力学性能、磁性能）费用由上海墨钜承担，特殊检测（如高温持久、疲劳试验）按实际发生费用收取。

- 小批量试样加价规则：单件重量＜10kg或数量＜5件时，价格上浮15%-20%以覆盖模具调整及工艺准备成本。

具体报价请根据实际规格、数量及技术需求，联系曾先生获取精确订单报价（业务电话021-67898711，私人电话13472787990）。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、磁性能不达标）导致失效的，上海墨钜承诺免费更换或全额退款，不包含因使用不当或外部因素造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、无损检测结果及尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含热处理曲线、焊接参数表）。

**技术支持**：客户可通过电话或邮件获得24小时内远程技术指导；如需现场服务（如加工工艺调试、故障分析），承诺48小时内安排工程师抵达现场（国内范围）。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检验，常规检测项目（成分、力学、磁性能、超声波探伤）费用由上海墨钜承担。若客户指定特殊检测项目（如高温磁性能、疲劳寿命），费用需另行协商。

**备品保障**：该牌号产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案（包括返厂检测、补发或退款流程）。
