# 1J65铁镍软磁合金热轧棒——高磁导率与低矫顽力的精密磁性材料

## 一、产品概述与适用范围

1J65铁镍软磁合金属于铁镍系软磁合金（Iron-Nickel Soft Magnetic Alloy）大类，典型牌号为1J65。该合金以其优异的高磁导率（初始磁导率μi可达数万级）和极低的矫顽力（Hc通常低于1.6 A/m）著称，同时具备较低的饱和磁感应强度（Bs约1.3 T）和稳定的磁性能。其使用温度范围一般为-60℃至+200℃，在此区间内磁性能变化较小，适合对磁场响应灵敏度要求极高的精密电磁元件。核心优势包括：一、初始磁导率极高，适用于弱信号磁路设计；二、矫顽力极低，磁滞损耗小，能量转换效率高；三、磁性能稳定性好，受温度和应力影响小；四、加工性能优良，可进行冷热成型及精密机加工；五、电阻率适中，适用于中低频交变磁场工况。该产品特别适用于需要高灵敏度、低失真和低噪声的电磁系统。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等特种冶炼设备，同时配备精密锻造、热轧、冷拉及热处理生产线。公司严格遵循ASTM、GB、JIS等国内外标准组织生产，从原料进厂到成品出库实施全流程工艺可追溯体系，确保每批次产品的化学成分、磁性能及力学性能均符合合同要求。凭借多年的技术积累和严格的质量管理体系，上海墨钜已成为国内磁性合金材料领域的重要供应商。

## 三、核心功能

1. **高磁导率功能**：1J65合金的初始磁导率μi典型值可达30000以上（典型值，以实际产品质保书为准），最大磁导率μm可达80000以上，适用于需要高磁通密度放大倍数的磁放大器、互感器及磁屏蔽器件。在弱磁场（如地磁场或微安级电流产生的磁场）中，该合金能提供显著的磁通放大效果，确保信号不失真。

2. **低矫顽力与低磁滞损耗功能**：矫顽力Hc典型值低于1.6 A/m，磁滞回线狭窄，磁滞损耗极低。这一特性使1J65非常适用于需要快速响应和低能量损耗的交流磁路，如精密电流互感器、磁调制器及磁记录磁头。

3. **稳定的磁温度特性**：在-60℃至+200℃范围内，磁导率变化率小于5%（典型值），居里温度Tc约为530℃。对于需要在宽温度范围内保持磁性能稳定的设备（如航空仪表、井下探测仪器），1J65能够提供可靠的磁路工作条件。

4. **良好的冷热加工性**：该合金塑性良好，可进行热轧、冷轧、冷拉、冲压及精密机加工。热加工温度范围在1100℃至800℃之间，冷加工后可通过退火恢复磁性能，便于制造形状复杂的磁芯、磁极片及屏蔽罩。

## 四、技术特点

**合金设计思路**：1J65合金以铁为基体，镍含量控制在64.5%至66.5%之间（wt%），通过精确控制镍含量使合金处于高磁导率成分区间。添加少量钼（Mo，约2.0%~3.0%）可提高电阻率，降低涡流损耗，同时细化晶粒，改善磁性能均匀性。锰（Mn）和硅（Si）作为脱氧剂和杂质控制元素，有助于提高合金纯净度，减少非磁性夹杂物对磁路的干扰。

**冶炼工艺**：采用真空感应熔炼（VIM）进行初次熔炼，有效去除气体（氧、氮、氢）及低熔点杂质，确保合金纯净度。对于高要求产品，可进一步采用电渣重熔（ESR）或真空自耗重熔（VAR）精炼，使成分更均匀，夹杂物更细小弥散，从而提升磁性能一致性。冶炼过程全程记录炉号、浇注温度及铸锭尺寸，便于质量追溯。

**热处理制度**：1J65合金的磁性能对热处理工艺极为敏感。典型热处理制度为：在1100℃至1150℃进行高温退火（氢气保护或真空环境），保温2至4小时，然后以50℃/h至100℃/h的速率缓慢冷却至600℃以下，最后随炉冷至室温。退火过程中需严格控制冷却速率，避免产生内应力或组织不均匀，否则将导致磁导率下降和矫顽力升高。对于冷加工后的零件，需进行去应力退火（800℃至900℃，保温1至2小时，空冷或炉冷）。

**显微组织控制**：通过优化退火温度和时间，获得均匀的等轴晶组织，晶粒度控制在ASTM 5级至8级范围内。晶粒过细会降低磁导率，晶粒过粗则影响力学性能。合金中应避免出现δ相或碳化物析出，这些非磁性相会显著降低磁导率。通过严格控制碳含量（≤0.03%）及采用快冷工艺，可有效抑制有害相的形成。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT）以检测内部裂纹、夹杂及气孔，检测灵敏度按GB/T 4162或ASTM A745标准执行。表面质量通过液体渗透检测（PT）或涡流探伤（ET）确认。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱法（ICP-OES）分析，磁性能采用直流磁性能测量装置（如冲击法或磁滞回线仪）测试。所有检测数据均记录在质保书中，可追溯至具体炉号和批次。

## 五、应用领域

1. **精密仪器仪表行业**：用于制造高灵敏度磁电式仪表（如检流计、磁通计）的磁芯、磁极片及磁屏蔽罩，确保弱信号测量精度。

2. **电力电子行业**：应用于精密电流互感器、电压互感器及磁放大器的铁芯，要求低损耗、高精度及良好的线性度。

3. **通信与信号处理行业**：用于制造磁调制器、磁记录磁头及磁传感器，要求高磁导率和低噪声特性。

4. **航空航天与国防领域**：用于航空仪表、惯性导航系统及陀螺仪中的磁路元件，需在宽温范围内保持磁性能稳定。

5. **医疗设备行业**：应用于核磁共振成像（MRI）系统的磁场补偿元件及高灵敏度磁探头的磁芯，要求高均匀性及低矫顽力。

6. **科研与测试设备**：用于实验室精密测量仪器、磁学标准样品及磁屏蔽室组件，满足高精度磁测量需求。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：64.5%~66.5%；钼（Mo）：2.0%~3.0%；锰（Mn）：≤0.60%；硅（Si）：≤0.30%；碳（C）：≤0.03%；磷（P）：≤0.015%；硫（S）：≤0.015%；铁（Fe）：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：450~550 MPa；屈服强度（Rp0.2）：150~250 MPa；延伸率（A）：≥30%；硬度：HB 130~170（退火态）；冲击功（KV2）：≥60 J。

**物理性能（典型值）**：

密度：8.5 g/cm³；熔点：约1425℃；居里温度（Tc）：约530℃；热导率（20℃）：约15 W/(m·K)；电阻率（20℃）：约0.45 μΩ·m；线膨胀系数（20℃~200℃）：约11.0×10⁻⁶/℃；弹性模量（E）：约200 GPa。

**磁性能（典型值，以实际产品质保书为准）**：

初始磁导率（μi）：≥30000；最大磁导率（μm）：≥80000；矫顽力（Hc）：≤1.6 A/m；饱和磁感应强度（Bs）：约1.3 T；剩余磁感应强度（Br）：约0.6 T；铁损（P10/50，即磁感应强度1.0 T，频率50 Hz）：约0.5 W/kg。

**产品规格范围**：

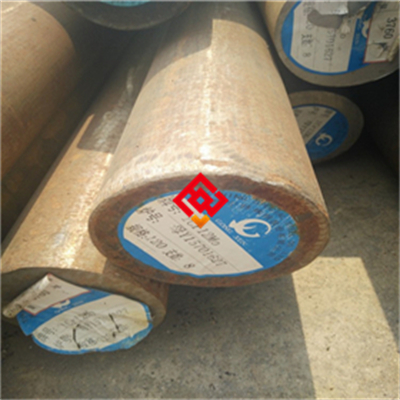

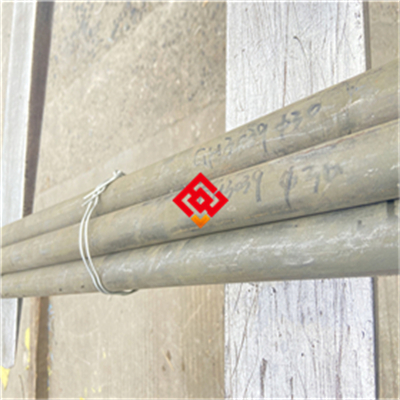

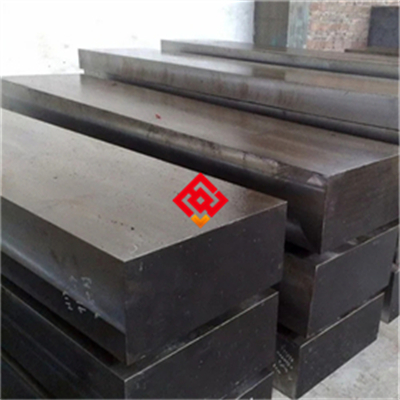

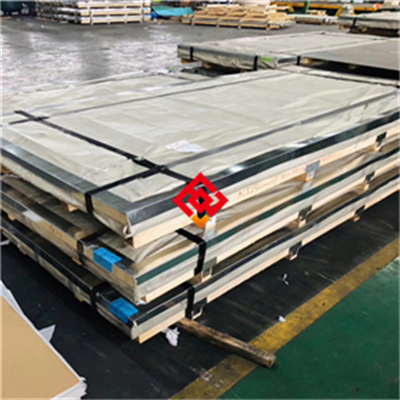

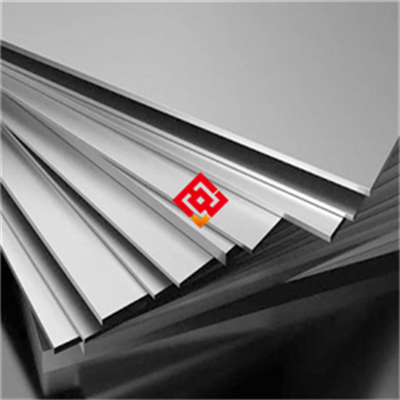

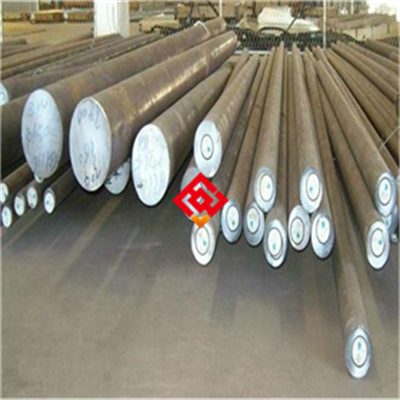

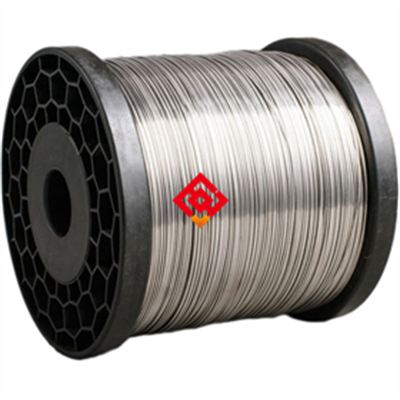

热轧棒材：直径10 mm至200 mm，长度2000 mm至6000 mm；也可提供冷拉棒材（直径5 mm至50 mm）、锻件（按图纸定制）、丝材（直径0.1 mm至5.0 mm）及板材（厚度1.0 mm至50 mm，宽度100 mm至500 mm）。

**交货状态**：

通常以热轧态或退火态交货，表面经酸洗或磨光处理。对于磁性能要求高的产品，建议指定退火态交货。

**批次溯源码解读**：

批次溯源码格式为：MJ-1J65-年月-炉号-热处理批号-规格代码。例如：MJ-1J65-2025XX-2405-AN01-Φ50。其中，“MJ”代表上海墨钜；“1J65”为牌号；“2025XX”为生产年月；“2405”为炉号；“AN01”为退火批号；“Φ50”为直径50 mm规格。客户可通过拨打业务电话021-67898711，提供批次号，索取原厂质保书，质保书包含化学成分、力学性能、磁性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役于高温环境**：1J65合金在高于200℃环境下长期使用，磁性能会因晶粒长大或内应力释放而下降。严禁在超过400℃条件下连续工作，否则将导致磁导率不可逆降低。

2. **禁止接触强腐蚀性介质**：该合金含镍量高，在含硫、含氯或酸性介质中易发生应力腐蚀开裂或点蚀。禁止用于含有硫化氢（H₂S）、盐酸（HCl）或次氯酸盐（ClO⁻）的环境。

3. **冷加工后必须进行退火处理**：冷拉、冷冲或机加工后，材料内部会产生加工硬化及残余应力，导致磁导率下降和矫顽力升高。必须进行去应力退火（800~900℃，保温1~2小时，氢气保护或真空），否则无法恢复磁性能。

4. **焊接后需进行焊后热处理**：1J65合金焊接热影响区会产生组织变化和内应力，导致磁性能恶化。焊接后应立即进行去应力退火（850~900℃，保温30~60分钟，炉冷至300℃以下空冷）。禁止直接使用未热处理的焊接件。

5. **表面划伤与污染风险**：表面划伤、凹坑或油污会导致磁路气隙增加，降低磁导率。搬运和加工时应使用软质夹具，避免硬物刮擦。加工后需用酒精或丙酮清洗表面油污，并保持干燥。

6. **热处理气氛控制**：退火必须在氢气（露点≤-40℃）、真空（≤1×10⁻² Pa）或惰性气体（如氩气）保护下进行。禁止在空气中加热，否则表面氧化将导致磁性能下降。

## 八、存储与运输指南

**存储环境要求**：

存储温度应保持在-10℃至+40℃之间，相对湿度不超过60%。产品应放置在干燥、通风的室内仓库，地面铺设木质垫板或橡胶垫，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）及腐蚀性化学品混放，防止发生电化学腐蚀。

**包装规范**：

棒材及锻件采用塑料薄膜缠绕包裹，内附干燥剂（硅胶包），外层使用木箱或高强度编织袋加固。对于精密磨光表面，应在塑料薄膜内层加垫无纺布或泡沫纸，防止划伤。包装箱外标注“防潮”、“轻放”、“禁止重压”等标识。

**运输注意事项**：

运输过程中必须做好防雨、防暴晒措施，建议使用密封车厢或加盖防水篷布。产品在车厢内应固定牢靠，使用木楔或绑带防止滚动、碰撞。吊装时禁止使用钢丝绳直接接触产品表面，应使用尼龙吊带或包裹软质材料的吊具，避免表面压痕或划伤。禁止抛掷、踩踏或与其他金属材料混装运输。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（锯条齿距推荐4~6 TPI，线速度20~30 m/min）或激光切割（功率1~3 kW，切割速度500~1000 mm/min，辅助气体为氮气或氩气）。切割后切口区域会产生热影响区及毛刺，需用锉刀或砂纸打磨去除，打磨后表面粗糙度Ra≤3.2 μm。禁止使用普通砂轮片切割（砂轮片中的氧化铝颗粒可能嵌入表面，影响磁性能），禁止使用火焰切割（高温氧化严重，磁性能损失大）。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或等离子弧焊，填充金属应选用与母材同成分的焊丝（如1J65专用焊丝），或选用镍基合金焊丝（如ERNi-1）。焊接电流：直流正接，80~150 A；电弧电压：12~16 V；焊接速度：100~150 mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），流量8~12 L/min。焊后应立即进行去应力退火（850~900℃，保温30~60分钟，炉冷至300℃以下空冷）。注意事项：焊接前必须清理坡口及两侧20 mm范围内的油污和氧化皮；禁止使用酸性焊剂或含氯清洗剂；禁止在无保护气氛下焊接。详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

**热处理**：

固溶退火温度：1100~1150℃（氢气保护或真空环境），保温时间按截面厚度计算（每25 mm厚度保温1小时），冷却方式：以50~100℃/h速率缓慢冷却至600℃以下，然后随炉冷至室温。去应力退火：800~900℃，保温1~2小时，空冷或炉冷。注意事项：退火前必须将产品表面清洗干净，去除油污及加工残留；禁止在氧化性气氛中加热；冷却速率不得过快，否则会产生内应力，导致磁性能恶化。详细热处理曲线图及操作规范请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐使用与1J65合金同材质或更高级别的镍基合金（如Inconel 600）制成的螺栓、螺母及垫片进行连接，避免不同金属接触产生电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的材料，如聚四氟乙烯（PTFE）或柔性石墨垫片，禁止使用含氯橡胶或石棉垫片。安装后应对产品表面进行酸洗钝化处理（使用20%硝酸溶液，常温浸泡30分钟，清水冲洗并干燥），以恢复表面钝化膜，防止生锈。所有安装工具应清洁无油污，避免污染磁路。

**日常维护方法**：

每季度进行一次外观检查，查看表面是否有锈蚀、划伤或油污。清洁周期建议为每半年一次，使用中性清洗剂（pH 6~8，如中性肥皂水）或无水酒精擦拭表面，禁止使用含氯、含硫或含氟的清洗剂（如三氯乙烯、四氯化碳）。清洁后用干燥的压缩空气吹干或自然晾干。对于长期停用的设备，建议在表面涂覆防锈油（如WD-40或专用防锈脂），并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：故障现象为表面出现针孔状锈斑。原因多为存储环境湿度超标或接触了含氯介质。解决方法：用细砂纸（800#以上）打磨去除锈斑，然后用20%硝酸溶液钝化处理，并改善存储环境湿度控制。

2. **磁性能下降**：故障现象为磁导率降低或矫顽力升高。原因多为冷加工后未进行退火、焊接后未热处理或长期超温服役。解决方法：对部件进行去应力退火（800~900℃，氢气保护），恢复磁性能；如已发生不可逆损伤，需更换新件。

3. **焊缝开裂**：故障现象为焊接区域出现裂纹。原因多为焊接热输入过大、层间温度过高或焊后未及时热处理。解决方法：打磨去除裂纹，重新焊接并严格控制层间温度（≤100℃），焊后立即进行去应力退火。

## 十一、安全警示与应急处理

**高温操作安全**：

进行退火、焊接或热加工时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线辐射）及阻燃工作服。高温工件（温度≥200℃）冷却至室温前，禁止用手直接触碰，需使用专用夹具或等待自然冷却。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水会导致熔融金属飞溅或设备短路）。发生火灾时，先切断电源和气源，再使用灭火器扑救。

**切割加工安全**：

操作切割设备时，必须佩戴防护面罩（激光切割遮光号≥5，带锯切割遮光号≥3），防止飞溅物伤眼。现场需配备排烟系统，及时排出切割产生的金属粉尘和烟气（含镍粉尘具有潜在致癌性）。切割区域周围应设置火花隔离帘，防止火花引燃可燃物。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：

若发现产品出现严重腐蚀、裂纹或断裂，应立即停机并隔离故障区域，切断与之相连的介质（如油、气、电流）来源。操作人员必须穿戴防酸手套、护目镜及防护服，避免直接接触腐蚀产物。对于泄漏的腐蚀性介质（如酸液），使用碳酸氢钠粉末或石灰进行中和，然后用干沙或吸收棉收集，装入密封容器中。废弃物属于危险废物（HW类，如HW17表面处理废物或HW49其他废物），必须交由有资质的危废处理公司处置，严禁随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J65铁镍软磁合金热轧棒时，建议客户从以下维度进行匹配：一、应用场景磁性能需求：若用于弱磁场高灵敏度场合，应重点关注初始磁导率（μi≥30000）和矫顽力（Hc≤1.6 A/m）；若用于中频交流场合，还应关注电阻率（≥0.45 μΩ·m）以降低涡流损耗。二、关键性能参数：PREN值（点蚀当量）不作为主要指标，但需关注化学成分中镍、钼含量是否在标准范围内，以及碳、硫、磷等杂质是否合格。三、认证要求：如用于航空航天或军工领域，需确认供应商是否具备相关体系认证（如AS9100、GJB 9001）；用于出口产品，建议要求提供船级社认证（如DNV、ABS）或NACE MR0175认证（如适用）。四、备品备件比例：建议采购量为实际用量的1.2至1.5倍，预留备件用于更换或调试。建议客户在收货后核对上海墨钜原厂质保书，确认批次号与产品标识一致，并要求提供第三方检测报告（如SGS、BV）以验证磁性能和化学成分。

## 十四、价格标准

1J65铁镍软磁合金热轧棒的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：直径50 mm以下棒材，每公斤约180~280元；直径50 mm至100 mm棒材，每公斤约220~350元；直径100 mm以上或定制锻件，每公斤约300~500元。批量折扣政策：采购量≥5吨时，可享5%~12%折扣；采购量≥10吨时，折扣可进一步协商。小批量试样（≤50公斤）加价15%~20%。如需附加服务（如双认证、第三方检测报告、定制热处理），费用另行计算。具体报价请直接联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月内，因材料内在质量缺陷（如成分偏差、内部裂纹、磁性能不达标）导致失效的，上海墨钜承诺免费更换或全额退款。人为因素（如不当加工、超温使用、腐蚀环境）造成的损坏不在质保范围内。

**技术资料**：随货提供中英文质保书（包含化学成分、力学性能、磁性能、无损检测结果及尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可追溯至具体炉号和批次。

**技术支持**：客户在加工或使用过程中遇到技术问题，可拨打业务电话021-67898711，上海墨钜承诺24小时内提供远程指导（电话、邮件或视频会议）。如需现场服务，工程师将在48小时内抵达客户现场（国内范围）。

**检测服务**：上海墨钜可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、磁性能）费用由上海墨钜承担。特殊检测项目（如高温持久、疲劳、应力腐蚀）费用需双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备长期运行不受影响。

**售后响应**：客户反馈质量问题后，上海墨钜承诺2小时内回复确认，48小时内出具初步处理方案（包括检测、更换或退款等），并持续跟踪至问题解决。
