# 1J66铁镍软磁合金冷轧板：高磁导率与低矫顽力特性深度解析

## 一、产品概述与适用范围

1J66铁镍软磁合金属于铁镍基软磁合金大类，典型牌号为1J66（对应国际标准中的高磁导率镍铁合金）。该合金以铁和镍为基体，通过精确控制化学成分和特殊热处理工艺，实现极高的初始磁导率和极低的矫顽力，是电磁转换效率要求苛刻场景中的首选材料。产品适用于直流至中低频磁场环境，工作温度范围通常为-55℃至+200℃，在弱磁场条件下表现尤为突出。

核心优势包括：其一，初始磁导率μ0高达100,000以上（典型值），远超普通硅钢片和纯铁；其二，矫顽力Hc极低，典型值低于0.4A/m，磁滞损耗极小；其三，饱和磁感应强度Bs约1.5T，兼顾高灵敏度与一定功率密度；其四，磁性能随温度变化小（居里温度约450℃），热稳定性优异；其五，冷加工性能良好，可轧制至0.05mm超薄带材，满足微型化需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空中频感应熔炼炉、精密冷轧机组及全自动热处理线，严格执行ASTM A753、GB/T 15018等国内外标准。从原料入厂到成品出库，全流程采用条形码追溯系统，每批次产品均可追溯至冶炼炉号、热处理工艺参数及检验数据，确保质量一致性和可追溯性。

## 三、核心功能

1. **高磁导率功能**：初始磁导率μ0≥100,000（典型值，以实际产品质保书为准），最大磁导率μm可达500,000以上。在0.001T至0.1T的弱磁场区间内，磁导率保持平稳，适用于电流互感器铁芯、磁屏蔽罩等需要微弱信号响应的部件。

2. **低矫顽力功能**：矫顽力Hc≤0.4A/m（典型值），磁滞回线窄而陡，磁滞损耗极低。在50Hz交流励磁下，比总损耗P1.0/50（磁感应强度1.0T、频率50Hz）≤0.8W/kg，显著降低铁芯发热，提升设备能效。

3. **高电阻率功能**：电阻率ρ约0.45μΩ·m（典型值），是纯铁电阻率的5倍以上。高电阻率有效抑制涡流损耗，尤其在音频变压器（20Hz-20kHz）和脉冲变压器中，可减少高频涡流发热，保证信号传输完整性。

4. **良好冷加工与热处理适应性**：冷轧压下率可达90%以上而不开裂，可生产0.05mm至3.0mm厚度规格的板材。最终磁性能通过氢气保护退火（露点≤-40℃）实现，退火后表面光亮无氧化，省去后续酸洗工序。

## 四、技术特点

**合金设计思路**：1J66合金中镍含量约为65%（wt%），铁为余量，并添加少量钼（约2%）、铜（约1%）等元素。镍提供高磁导率（面心立方结构有利于磁畴壁移动），钼和铜提高电阻率并细化晶粒，同时抑制有害碳、硫、氧元素（碳含量≤0.02%，硫≤0.01%，氧≤0.005%）对磁性能的劣化。合金设计遵循“高纯度+低杂质”原则，确保磁畴自由转动。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）精炼。VIM阶段控制合金成分在窄区间内（如镍含量偏差≤±0.3%），VAR/ESR阶段进一步去除气体和夹杂物，使氧含量降至10ppm以下，非金属夹杂物总量≤0.5级（按ASTM E45标准）。精炼后钢锭经均匀化退火（1150℃×24h）消除偏析。

**热处理制度**：最终磁性能通过氢气保护退火实现。典型工艺为：在露点≤-40℃的纯氢气（纯度≥99.999%）中，以≤200℃/h速率升温至1100℃±10℃，保温4-6小时，然后以≤100℃/h速率炉冷至600℃，随后快冷（气冷）至室温。退火后晶粒度控制在5-7级（ASTM E112），晶界平直，无粗大析出相。注意：退火后严禁进行任何冷加工（如校平、冲压），否则会引入内应力，导致磁导率下降50%以上。

**显微组织控制**：理想组织为单相面心立方（γ相）固溶体，晶粒均匀，无碳化物、硫化物或氧化物析出。通过控制退火温度和冷却速度，避免有序相（Ni3Fe）的形成（该相会降低磁导率）。金相检验显示，晶界处无连续网状夹杂物，晶粒内部无孪晶带，保证磁畴壁自由移动。

**无损检测及质量保证**：每张冷轧板均进行100%超声波探伤（频率5MHz，灵敏度Φ0.5mm平底孔），确保无内部裂纹、分层或夹杂物。表面采用涡流探伤（频率100kHz）检测划伤、凹坑等缺陷。化学成分采用直读光谱仪（OES）和红外碳硫分析仪检测，每炉取样。磁性能采用直流磁滞回线仪（符合IEC 60404-4）测试，样品取自板材两端和中间部位。

## 五、应用领域

1. **电力电子行业**：用于高频变压器铁芯（如开关电源变压器、逆变器变压器），利用高磁导率减少匝数，降低铜损，提升功率密度。

2. **仪器仪表行业**：用于精密电流互感器（0.01级及以上）、漏电保护器铁芯，确保微弱电流（毫安级）的精确转换和检测。

3. **通信设备行业**：用于宽带变压器、脉冲变压器、隔离变压器，要求宽频带内磁导率平坦，信号失真度小于0.1%。

4. **磁屏蔽领域**：用于医疗核磁共振（MRI）机房、电子显微镜室、高精度电子天平外壳的磁屏蔽罩，屏蔽效率达60dB以上（在50Hz工频磁场下）。

5. **航空航天与国防**：用于机载雷达电源、导弹制导系统变压器、卫星通信隔离器，要求耐高低温（-55℃至+200℃）且磁性能稳定。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍Ni 65.0-66.0；钼Mo 1.8-2.2；铜Cu 0.8-1.2；锰Mn≤0.5；硅Si≤0.3；碳C≤0.02；硫S≤0.01；磷P≤0.02；氧O≤0.005；氮N≤0.005；铁Fe余量。

**力学性能（室温，典型值）**：抗拉强度Rm 450-550MPa；屈服强度Rp0.2 150-200MPa；断后伸长率A 30-40%（纵向）；硬度HV 130-150（退火态）。注意：1J66在退火态下较软，加工时需注意防止表面划伤。

**物理性能**：密度8.5g/cm³（20℃）；熔点约1420℃（液相线）；热导率λ 25W/(m·K)（20℃）；电阻率ρ 0.45μΩ·m（20℃）；线膨胀系数α 10.5×10⁻⁶/℃（20-100℃）；弹性模量E 200GPa（20℃）；居里温度Tc 450℃。

**磁性能（直流，典型值，以产品质保书为准）**：初始磁导率μ0≥100,000；最大磁导率μm≥500,000；矫顽力Hc≤0.4A/m；饱和磁感应强度Bs 1.5T；剩磁Br 0.5T；磁滞损耗Ph（50Hz，1.0T）≤0.8W/kg；比损耗P1.0/100（100Hz，1.0T）≤2.5W/kg。

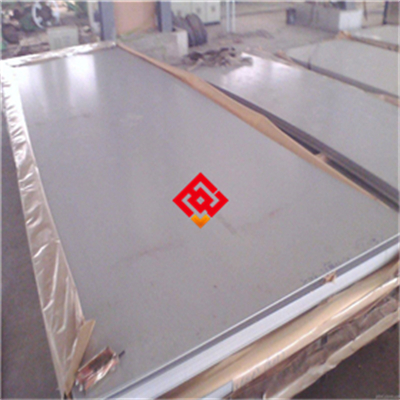

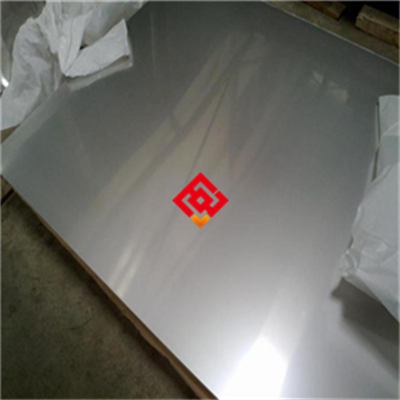

**产品规格范围**：冷轧板厚度0.05-3.0mm，宽度10-600mm，长度100-2000mm（或按客户要求定尺）。可提供带材（卷状），内径Φ300mm，外径Φ800mm，单卷重量≤500kg。

**交货状态**：最终退火态（氢气保护退火，表面光亮），切边，表面无油污、无氧化皮。可提供磨光表面（Ra≤0.8μm）或涂覆绝缘涂层（如磷酸盐涂层，厚度2-5μm）。

**批次溯源码解读**：编码规则为“MJ-1J66-年月-炉号-热处理批号-规格代码”。例如：MJ-1J66-202503-A12345-HT06-0.5×200。其中：MJ为上海墨钜缩写；1J66为牌号；202503为生产年月（2025年3月）；A12345为冶炼炉号；HT06为热处理批号；0.5×200为厚度0.5mm、宽度200mm。客户可通过编码向销售方索取原厂质保书（含化学成分、力学性能、磁性能、探伤报告）。

## 七、注意事项

1. **严禁冷加工后直接使用**：1J66在冷轧、冲压、剪切后会产生内应力，磁导率会下降至初始值的30-50%。必须进行去应力退火（在氢气或真空中，850℃×2h，炉冷）后方可使用。

2. **避免接触含碳、含硫气氛**：在高温（>800℃）热处理时，若保护气氛露点高于-30℃或含碳氢化合物（如甲烷），合金表面会渗碳或氧化，形成碳化铁或氧化铁层，使矫顽力升高3-5倍。必须使用纯氢气（露点≤-40℃）或高真空（≤10⁻³Pa）。

3. **禁止与铜、银等金属直接接触**：在高温下（>500℃），1J66中的镍会与铜、银形成低熔点共晶，导致局部熔化或脆化。热处理时，工件应置于纯氧化铝或石英舟中，避免与金属夹具接触。

4. **焊接后必须进行去应力退火**：若需焊接（如铁芯叠片焊接），推荐使用氩弧焊（TIG）或激光焊，填充材料选用同材质焊丝（如1J66焊丝）。焊后必须在氢气中850℃×2h退火，消除热影响区应力，恢复磁性能。禁止使用手工电弧焊或氧乙炔焊。

5. **表面划伤风险**：退火态1J66硬度较低（HV130-150），在搬运、剪切过程中极易产生划伤。划伤深度超过0.02mm时，会在表面形成应力集中区，导致局部磁导率下降。建议在板材表面粘贴保护膜（如PE膜），操作时佩戴干净棉手套。

6. **避免长期服役在居里温度附近**：在400℃以上长期使用，磁导率会因热激活引起磁畴结构变化而逐渐下降。若必须在高温下工作，建议选用更高居里温度的合金（如1J79，居里温度550℃）。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥仓库，温度范围-10℃至+40℃，相对湿度≤60%。板材应平放于木质或橡胶垫板上（禁止直接接触地面或金属架），垫板间距≤500mm，避免板材变形。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀或污染表面。

**包装规范**：每张板材之间夹中性纸或气相防锈纸（VCI纸），整体用塑料薄膜（厚度≥0.1mm）密封，内放干燥剂（硅胶，每立方米≥500g）。外包装采用木箱（厚度≥15mm）或高强度编织袋（承重≥1吨），木箱内壁衬泡沫板（厚度≥20mm）防撞。每包装件净重≤1000kg，标注“防潮”“勿压”“易损”标识。

**运输注意事项**：运输过程中必须用绳索或绑带固定，防止板材在车厢内滑动。车辆应有防雨篷布（覆盖至车厢底部），严禁暴晒或雨淋。吊装时使用尼龙吊带（宽度≥50mm）或专用夹具，禁止使用钢丝绳直接接触板材（防止划伤）。装卸时轻拿轻放，禁止抛掷或从高处滑落。

**明确禁止行为**：禁止露天存放（即使有遮盖）；禁止与腐蚀性物质（如盐酸、硫酸、氯化物溶液）混放；禁止踩踏板材表面；禁止使用金属刮刀或硬质工具清理表面污渍。

## 九、加工操作规范

### 切割

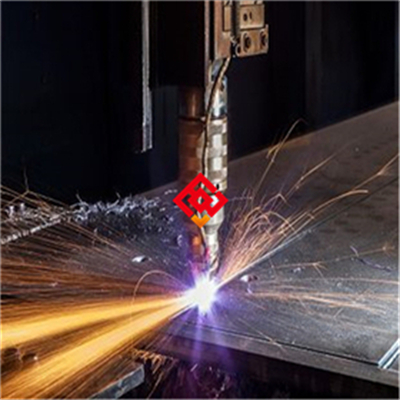

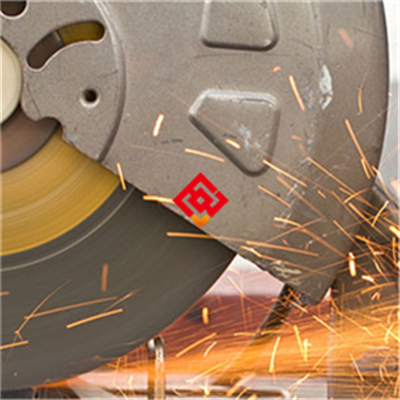

推荐方法：对于厚度≤1.0mm的板材，采用激光切割（光纤激光，功率500-1000W，切割速度2-5m/min，辅助气体氮气，压力0.8-1.2MPa）；对于厚度1.0-3.0mm的板材，采用精密带锯（锯条材质M42，齿距4-6mm，线速度20-30m/min，进给速度0.02-0.05mm/齿）。切割后，边缘毛刺高度应≤0.05mm，用细锉刀或400目砂纸打磨去除。注意事项：禁止使用普通砂轮片切割（砂轮中氧化铝颗粒会嵌入表面，导致磁性能下降）；切割后严禁用水冷（防止生锈），应使用压缩空气吹冷。详细操作示意图及参数表请向上海墨钜索取说明书。

### 焊接（如需）

推荐方法：钨极氩弧焊（TIG），直流正接（焊钳接负），钨极直径Φ2.0-3.0mm（铈钨极）。填充金属：选用同材质1J66焊丝（直径Φ1.0-2.0mm）或镍基合金焊丝（如ERNi-1，需确认磁性能兼容性）。焊接参数：电流80-150A，电压10-15V，焊接速度100-200mm/min，层间温度≤100℃。保护气体：纯氩气（纯度≥99.999%），流量10-15L/min，背面也需通氩气保护（流量5-8L/min）。焊后热处理：必须在氢气保护炉中850℃×2h退火，炉冷至300℃后空冷。注意事项：禁止使用手工电弧焊（焊渣难以清理，且热输入大，导致晶粒粗化）；焊接前必须清除表面油污（用丙酮擦拭）。详细焊接工艺参数包请向上海墨钜索取。

### 热处理

固溶退火（恢复磁性能）：在氢气保护炉中（露点≤-40℃），以≤200℃/h升温至1100℃±10℃，保温4-6小时（根据厚度调整，每1mm厚度保温1小时），然后以≤100℃/h炉冷至600℃，随后快冷（气冷或炉冷至室温）。注意事项：保温期间氢气流量应≥0.5m³/h（每立方米炉膛），确保炉内为正压（≥50Pa）；禁止在真空中退火（真空度低于10⁻²Pa时，镍会挥发导致成分变化）。冷却速度必须严格控制：炉冷过快会导致内应力，过慢会导致有序相析出。禁止在退火后进行任何冷加工。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：铁芯组装时，推荐使用1J66同材质螺栓或非磁性不锈钢螺栓（如304L，注意304L在弱磁场下无磁化影响），避免使用碳钢螺栓（碳钢会引入漏磁）。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE、氟橡胶FKM），禁止使用含氯或含硫的橡胶垫片（如氯丁橡胶，会腐蚀合金表面）。安装完成后，若需清洁表面，使用中性清洗剂（pH值6-8）擦拭，然后用去离子水冲洗，再用无尘布擦干。对于磁屏蔽罩，安装后应进行退磁处理（使用交流退磁机，磁场强度从100A/m逐渐降至0），消除安装应力。

**日常维护方法**：清洁周期每3个月一次（在无尘环境下可延长至6个月）。清洗剂选用异丙醇（IPA）或无水乙醇，用无纺布蘸取后轻轻擦拭，禁止使用含氯清洗剂（如三氯乙烯、四氯化碳）。若表面出现轻微氧化（淡黄色），可用氧化铝微粉（粒度≤0.5μm）与去离子水调成糊状，用软布抛光，然后清洗干燥。长期不使用时，应涂覆防锈油（如气相防锈油，油膜厚度≤2μm）并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：若在潮湿环境中出现针孔状腐蚀（直径0.1-0.5mm），原因多为表面氯离子污染（如手汗、含氯清洗剂）。解决方法：用去离子水冲洗，再用5%柠檬酸溶液（60℃）浸泡10分钟，然后清洗干燥，重新涂覆防锈油。

2. **磁导率下降**：若铁芯组装后磁导率下降超过20%，原因多为安装应力或焊接热影响区未退火。解决方法：整体进行去应力退火（850℃×2h，氢气保护），退火后重新测试磁性能。

3. **焊缝开裂**：若焊接后出现微裂纹（长度≤5mm），原因多为焊接热输入过大或层间温度过高。解决方法：打磨掉裂纹区域（深度至裂纹消失），重新焊接并控制层间温度≤100℃，焊后立即进行去应力退火。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线，遮光号≥10）和阻燃服（如NOMEX材质）。禁止在工件未冷却至室温前触碰（表面温度可达200-300℃）。现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水会引发触电或蒸汽爆炸）。热处理炉旁应设置“高温危险”警示标识。

**切割加工安全**：激光切割时，操作人员必须佩戴激光防护眼镜（波长1064nm，光密度OD≥5），切割区域设置防护罩（防激光反射）。带锯切割时，佩戴防噪音耳塞（噪音≥85dB时）和防护手套。切割产生的金属粉尘应通过排烟系统（风速≥0.5m/s）收集，防止粉尘爆炸（镁铝合金粉尘爆炸下限约40g/m³）。火花隔离：切割区域周边2米内不得放置易燃物（如纸张、油桶）。

**产品损坏或腐蚀后的应急处理**：若发现1J66板材因接触酸液（如盐酸）导致严重腐蚀（表面发黑、起泡），应立即执行以下步骤：1. 停机隔离：切断设备电源，将腐蚀件移至通风良好的隔离区；2. 切断介质源：关闭酸液阀门，用沙土或吸附棉围堵泄漏液体；3. 人员防护：操作人员佩戴防酸手套（丁基橡胶）、护目镜和防酸围裙，禁止直接接触腐蚀液体；4. 泄漏介质中和：用碳酸氢钠（小苏打）粉末覆盖泄漏液，中和至pH值6-8，然后用大量水冲洗；5. 废弃物处置：腐蚀后的板材、中和后的废液、吸附棉均属于危险废物（HW类，代码HW17），应收集至专用容器（塑料桶，标注“腐蚀性废物”），交由有资质的危废处理公司处置，严禁倒入下水道或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选型到加工装配的全流程指导。

## 十三、购买建议

**应用场景匹配度**：1J66适用于弱磁场、高灵敏度场景（如精密互感器、磁屏蔽罩）。若需更高饱和磁感应强度（Bs≥2.0T），建议选用1J50（镍50%）或硅钢片；若需更高居里温度（≥500℃），建议选用1J79（镍79%，钼4%）。请根据设备工作磁场强度（通常≤0.1T）和温度范围（-55℃至+200℃）确认适配性。

**关键性能参数**：重点关注初始磁导率μ0（应≥100,000）、矫顽力Hc（应≤0.4A/m）和比损耗P1.0/50（应≤0.8W/kg）。对于音频变压器，还需关注磁导率频率稳定性（在10kHz下，磁导率下降应≤10%）。可要求供应商提供不同频率下的磁导率曲线（1Hz-100kHz）。

**认证要求**：若用于出口或特殊行业（如核电、医疗），需确认产品是否满足：船级社认证（如DNV、BV，用于船舶变压器）、NACE MR0175（抗硫化物应力腐蚀，但1J66一般不用于含H2S环境）、ISO 9001质量管理体系认证。上海墨钜可提供SGS或BV第三方检测报告，费用由客户承担（常规项目如化学成分、磁性能，费用约2000-5000元/批次）。

**备品备件比例**：建议首次采购时，按实际需求量的10-15%增加备品（用于维修或替换），同时要求供应商提供同批次材料（确保磁性能一致性）。对于批量生产（如月均用材≥1吨），建议与供应商签订长期供货协议，锁定价格和交货期。

## 十四、价格标准

参考价格区间（以厚度0.5mm冷轧板为例，含税含运费）：单批次采购量≤100kg时，单价约350-450元/kg；100kg-1吨时，单价约280-350元/kg；≥1吨时，单价约220-280元/kg。厚度越薄（如0.1mm以下），价格上浮约20-30%（因轧制难度和良率下降）。特殊要求（如双认证、第三方检测、定制热处理）需额外加价，通常为总价的5-15%。

批量折扣政策：同一牌号、同一规格，采购量≥5吨时，可享5-12%折扣（具体视付款方式和交货期而定）。小批量试样（≤10kg）加价规则：通常上浮15-20%，最低起订量5kg（含包装及运费）。提示：具体报价请联系曾先生获取精确订单报价，并提供详细规格（厚度、宽度、长度、数量、交货期、技术附件要求）。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分超标、非金属夹杂物超标、磁性能不达标）导致失效的，上海墨钜免费更换或退款（不含客户加工费、安装费）。因客户加工不当（如未按规定热处理、焊接参数错误）导致的失效，不属质保范围，但可提供有偿修复服务。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、超声波探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程（含热处理曲线、焊接参数）。

**技术支持**：24小时内远程指导（电话、微信、邮件）；如需现场服务（如热处理工艺调试、焊接问题解决），48小时内工程师抵达客户现场（国内范围）。现场服务费用：首日免费，后续按2000元/人·天收取（不含差旅）。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、磁性能、力学性能）费用由上海墨钜承担（每批次限1次）；非常规项目（如高温磁性能、疲劳测试）费用由客户承担，可提供优惠价（市场价8折）。

**备品保障**：产品停产后五年内，仍提供同质替代材料（如牌号升级至1J67）或定制加工（如特定尺寸、表面涂层）。客户可签订备品储备协议，上海墨钜按年度预留产能。

**售后响应**：质量问题2小时内回复（确认问题性质），48小时内出初步方案（如补发、退货、现场维修）。重大质量问题（如批次性磁性能不达标），7日内完成退换货处理。
