# 1J76铁镍软磁合金锻件：高磁导率与低矫顽力的精密软磁材料

## 一、产品概述与适用范围

1J76铁镍软磁合金属于铁镍系高磁导率软磁合金（Soft Magnetic Alloy），典型牌号为1J76，对应国际类似牌号如Permalloy 76或Mumetal类材料。该合金以铁为基体，镍含量约为76%，通过精确的合金配比和热处理工艺，获得极高的初始磁导率和极低的矫顽力，是电磁转换效率要求极高的理想软磁材料。其使用温度范围通常为-40℃至+200℃，在较宽的温度区间内磁性能保持稳定。核心优势包括：初始磁导率极高（可达数万至十余万），矫顽力极低（低于1 A/m），饱和磁感应强度适中，磁滞回线窄而陡，以及良好的加工塑性和冲片性能。这些特性使其特别适用于精密电流互感器、磁屏蔽器件、高灵敏度继电器及磁记录磁头等对微弱信号响应要求极高的场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密锻压设备及全自动热处理线，严格执行ASTM A753、GB/T 32286等国内外标准，从原料入厂到成品出厂实现全流程工艺可追溯。公司长期专注于高性能软磁合金的研发与生产，在1J76、1J85、1J50等牌号合金领域积累了丰富的工艺经验，可满足客户对磁性能一致性和尺寸精度的严苛要求。

## 三、核心功能

1. **高磁导率与低磁阻**：1J76合金的初始磁导率μ0典型值可达80,000-120,000（经优化热处理后），最大磁导率μmax可超过300,000。这一特性使得在相同励磁电流下，磁路中的磁通密度更高，极大提升电磁元件的灵敏度。

2. **极低矫顽力**：矫顽力Hc典型值低于0.6 A/m，甚至可低至0.3 A/m。极低的矫顽力意味着磁滞损耗极小，在交变磁场中能量损失低，特别适用于高频或精密电磁转换场合。

3. **高磁稳定性与低剩磁**：饱和磁感应强度Bs约为0.75-0.85 T（典型值），剩磁Br较低，磁滞回线窄而陡，有利于磁芯快速退磁和复位，适用于脉冲变压器和磁放大器。

4. **优良的冷热加工性能**：1J76合金具有良好的塑性，可通过锻造、冷轧、冲压等工艺制成薄带、箔材或精密锻件，加工后经适当热处理恢复磁性能。其电阻率约为0.45 μΩ·m，有助于降低涡流损耗。

5. **低磁致伸缩系数**：该合金的饱和磁致伸缩系数λs约为1-2×10⁻⁶，在磁场作用下尺寸变化极小，有助于减小磁芯的振动噪声，适用于高保真音频变压器和精密传感器。

## 四、技术特点

### 合金设计思路

1J76合金以铁-镍二元系为基体，镍含量精确控制在76%±1%范围内，处于铁镍合金中初始磁导率最高的成分区间。镍的作用是提高磁导率并降低磁晶各向异性常数K1，使磁畴壁移动更加容易。同时添加少量钼（Mo，约1.5-2.5%）以进一步降低磁晶各向异性和磁致伸缩系数，优化磁性能的稳定性。此外，严格控制碳、硫、锰、硅等杂质元素含量，避免形成非磁性夹杂物或碳化物，确保磁性能纯净度。

### 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM阶段在真空环境下熔炼，有效去除气体和低熔点杂质；ESR阶段进一步净化钢水，降低非金属夹杂物数量及尺寸，使合金获得高纯净度。对于磁性能要求极高的批次，可增加真空自耗重熔（VAR）工序。冶炼全过程中采用光谱分析实时监控成分，确保镍、钼等关键元素偏差在±0.3%以内。

### 热处理制度

1J76合金的磁性能高度依赖于热处理工艺，典型制度为：首先在1100-1150℃进行固溶处理，保温2-4小时后快速水淬，获得均匀的单相奥氏体组织。随后进行磁性能退火：在1100-1150℃氢气保护气氛下保温2-4小时，以0.5-1℃/min的速率缓慢冷却至600℃以下，再炉冷至室温。此过程促进晶粒长大，消除内应力，并形成有序相（Ni₃Fe）的适当分布，从而实现最高磁导率。冷却速度必须严格控制，过快会导致磁导率下降，过慢则可能析出有害相。

### 显微组织控制

最终组织应为粗大等轴的奥氏体晶粒，晶粒度通常控制在0-2级（ASTM标准），晶粒尺寸越大，磁导率越高。需避免δ相或碳化物的析出，这些非磁性相会钉扎磁畴壁，显著降低磁性能。通过控制退火温度和冷却速度，使有序相Ni₃Fe（L1₂型）以纳米尺度均匀弥散分布，进一步降低磁晶各向异性。

### 无损检测及质量保证

所有锻件在交货前进行100%超声波探伤（UT），按ASTM E127或GB/T 4162标准，确保内部无裂纹、夹杂物、气孔等缺陷。同时采用磁性能测试（如环形试样法）逐件测量初始磁导率和矫顽力，确保性能达标。化学成分采用直读光谱仪（OES）和红外碳硫分析仪验证。每批产品附带原厂质保书，详细记录成分、性能、探伤结果及热处理曲线。

## 五、应用领域

1. **精密电流互感器与传感器**：用于电网计量、继电保护及工业自动化中的高精度电流检测，利用其高磁导率实现小电流下的精准转换。

2. **磁屏蔽与电磁兼容（EMC）器件**：用于医疗核磁共振（MRI）室、精密电子实验室及航空航天电子设备的磁屏蔽罩，有效衰减外部低频磁场干扰。

3. **高灵敏度继电器与磁放大器**：用于通信设备、航空电子及工业控制中的磁保持继电器和磁放大器，利用其低矫顽力和快速响应特性。

4. **磁记录与磁头组件**：用于高密度磁记录设备的磁头磁芯，以及磁带机、磁盘驱动器的读写磁头，保证微弱磁信号的精确读写。

5. **脉冲变压器与开关电源**：用于雷达、激光电源及通信系统的脉冲变压器磁芯，利用其低损耗和高磁导率实现高效率能量传输。

6. **精密仪器与测量设备**：用于地磁测量仪、磁通门磁力仪及粒子加速器中的磁路元件，要求极高的磁稳定性和低噪声。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

镍（Ni）：75.0-77.0；钼（Mo）：1.5-2.5；铁（Fe）：余量；碳（C）：≤0.02；锰（Mn）：≤0.30；硅（Si）：≤0.20；硫（S）：≤0.010；磷（P）：≤0.010；铜（Cu）：≤0.10。杂质总量控制在0.50%以下。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度Rm：450-550 MPa；屈服强度Rp0.2：150-250 MPa；断后伸长率A：25-40%；硬度：130-170 HBW；冲击功Akv：≥80 J。该合金塑性优良，但强度中等，加工时需注意防止变形。

### 物理性能（典型值，以实际质保书为准）

密度：8.60 g/cm³；熔点：约1400-1420℃；居里温度Tc：约400℃；电阻率：0.45 μΩ·m（25℃）；热导率：约30 W/(m·K)（25℃）；线膨胀系数：约12×10⁻⁶/℃（20-100℃）；饱和磁致伸缩系数λs：1.5×10⁻⁶。

### 磁性能（典型值，以实际质保书为准）

初始磁导率μ0：80,000-120,000；最大磁导率μmax：250,000-350,000；矫顽力Hc：0.3-0.6 A/m；饱和磁感应强度Bs：0.78 T（典型值）；剩磁Br：0.20-0.30 T；磁滞损耗Ph：≤0.5 W/kg（在50Hz、0.5T条件下）。磁性能随厚度减薄略有下降，薄带产品（≤0.1mm）磁导率可能降低20-30%。

### 产品规格范围

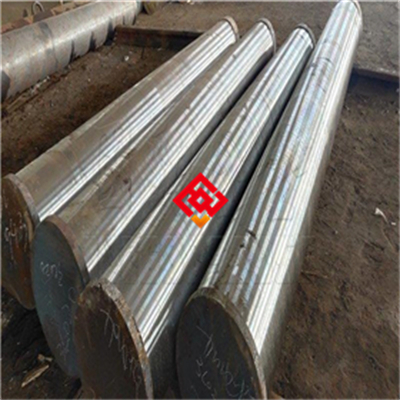

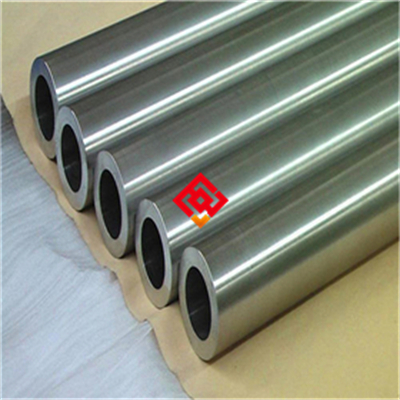

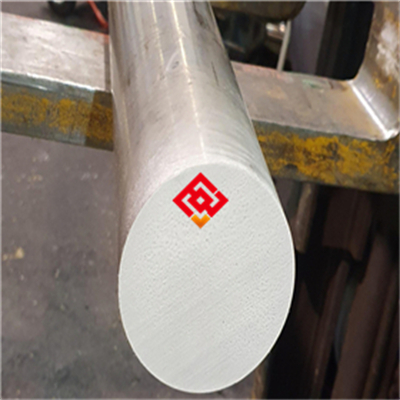

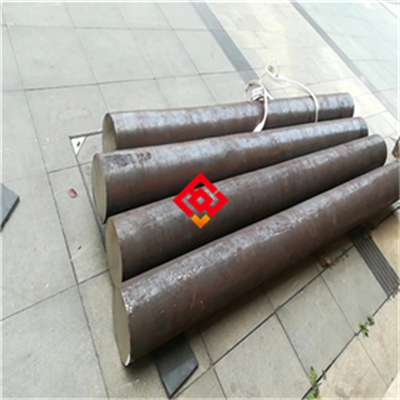

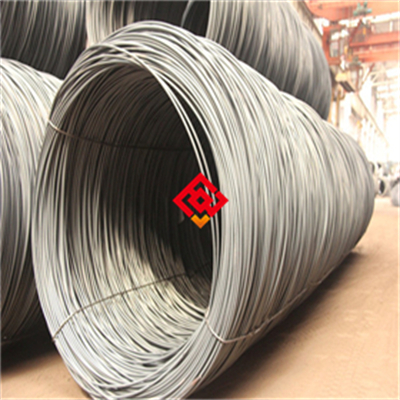

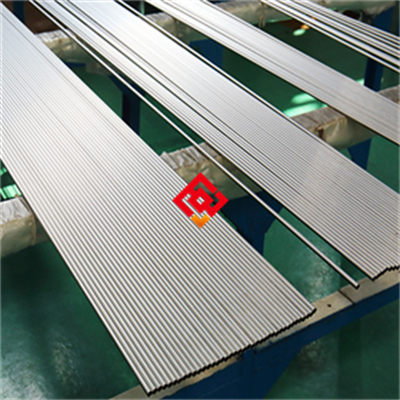

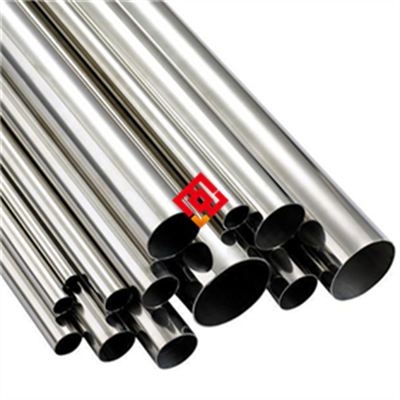

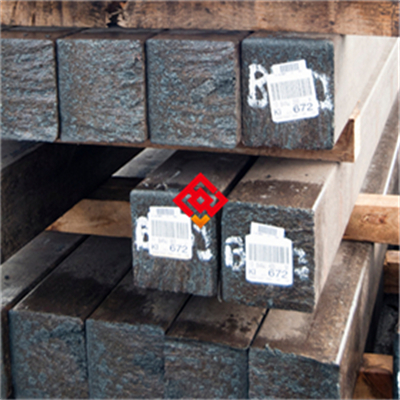

锻件：外径50-600 mm，内径20-400 mm，高度10-200 mm；也可按图纸定制异形锻件。棒材：直径5-200 mm。板材/带材：厚度0.05-5.0 mm，宽度20-500 mm。管材：外径10-100 mm，壁厚1-10 mm。丝材：直径0.1-5.0 mm。

### 交货状态

锻件：通常以软态（退火态）交货，表面经酸洗或车光处理。也可根据客户要求提供半硬态或硬态（冷加工后未退火），但需注明后续热处理要求。表面处理：酸洗（去除氧化皮）、车光（Ra≤3.2 μm）或磨光（Ra≤0.8 μm）。

### 批次溯源码解读

编码规则示例：MJ-1J76-202505-A12-HT01-SP300。其中：MJ为上海墨钜缩写；1J76为牌号；202505为生产年月（2025年5月）；A12为炉号；HT01为热处理批次号；SP300为规格代码（表示外径300mm锻件）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整成分、性能、探伤及热处理记录。

## 七、注意事项

1. **热处理敏感性**：1J76合金的磁性能对热处理工艺极为敏感，尤其是退火温度和冷却速度。用户进行后续加工（如冲压、切割）后，必须重新进行氢气保护退火以恢复磁性能。禁止在无保护气氛（如空气炉）中进行退火，否则表面氧化会导致磁导率大幅下降。

2. **加工硬化与中间退火**：该合金塑性好但加工硬化倾向明显，冷加工变形量超过20%后需进行中间退火（900-1000℃，真空或氢气保护），否则继续加工易产生裂纹。禁止在未退火状态下强行进行大变形量加工。

3. **焊接限制**：1J76合金不推荐用于焊接结构，因为焊接热影响区会破坏磁性能，且焊缝处易产生热裂纹。若必须焊接，应采用钨极氩弧焊（TIG），使用同材质焊丝，焊后整体进行磁性能退火。禁止使用含碳量高的焊条或进行手工电弧焊。

4. **表面质量保护**：任何表面划伤、压痕或锈蚀都会导致磁路不均匀，降低磁性能。加工和搬运时应使用软质夹具和垫板，禁止使用铁锤直接敲击，建议使用铜锤或橡胶锤。

5. **避免接触强磁场**：该合金在强磁场中会发生磁饱和，导致磁导率暂时性下降。长期暴露于强磁场（如靠近永磁体）可能引起磁性能漂移。存储时应远离强磁源（如磁铁、电机线圈）。

6. **限制使用温度**：长期服役温度不宜超过200℃，超过居里温度（约400℃）会完全失去铁磁性。在200-400℃区间内磁导率会随温度升高而逐渐下降，但冷却后可恢复。禁止在400℃以上使用。

## 八、存储与运输指南

### 存储环境要求

存储温度：10-35℃；相对湿度：不超过60%；地面应铺设木质或橡胶垫板，禁止直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）及腐蚀性气体（如氯气、二氧化硫）混存。建议使用干燥箱或恒温恒湿仓库。

### 包装规范

每件锻件先用中性防锈纸包裹，再套入PE塑料薄膜袋，袋内放置干燥剂（硅胶包，每立方米不少于2包）。外层采用木箱或高强度编织袋，木箱内壁衬有泡沫缓冲层。对于薄带或箔材，采用卷筒包装，内层用气相防锈纸，外层用铝塑复合膜真空封装。包装箱外标注“防潮”、“轻放”、“勿压”标识。

### 运输注意事项

运输过程中必须用绑带或木楔固定，防止滑动碰撞。车辆应有防雨篷布，禁止露天运输或暴晒。吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触产品表面。严禁踩踏、抛掷或倒置包装箱。长途海运时需额外增加防潮袋和干燥剂用量。

### 明确禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用铁质工具直接接触产品；禁止在无保护气氛下进行高温加热。

## 九、加工操作规范

### 切割

推荐方法：对于厚度≤5mm的板材或带材，采用激光切割或水刀切割，激光切割时使用氮气辅助，避免氧化；对于厚板或棒材，采用带锯切割，锯条齿距建议2-3 mm，切削速度15-25 m/min，使用乳化液冷却。切割后断面应用锉刀或砂纸去除毛刺，并用酒精清洗。注意事项：禁止使用普通树脂砂轮片切割，因其产生的高温会导致局部氧化和磁性能下降。切割后需进行边缘去应力退火（900℃，30分钟，氢气保护）方可进行后续成型。

### 焊接（仅限必须情况）

推荐方法：钨极氩弧焊（TIG），使用直流正接。填充金属：推荐使用与母材同成分的焊丝（如1J76专用焊丝），或选用Hastelloy B-3类镍基焊丝以降低裂纹风险。焊接参数：电流80-120 A，电压12-16 V，焊接速度50-100 mm/min，层间温度≤100℃。保护气体：纯度≥99.99%的氩气，流量10-15 L/min，背面需同步通气保护。焊后必须进行整体磁性能退火（1100℃，2小时，氢气保护，缓慢冷却）。注意事项：禁止使用手工电弧焊或CO₂气体保护焊；禁止在无背面保护气条件下焊接薄板；焊后禁止快速冷却。详细焊接工艺参数包请向上海墨钜索取说明书。

### 热处理

固溶处理：1100-1150℃，保温时间按厚度计算（每1mm保温2-3分钟），水淬。磁性能退火：1100-1150℃，保温2-4小时，以0.5-1℃/min速率缓慢冷却至600℃以下，然后炉冷至室温。注意事项：退火必须在氢气保护气氛或高真空（≤10⁻³ Pa）下进行，禁止在空气或氮气中退火；冷却速度必须精确控制，过快或过慢均会导致磁性能不达标。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质：推荐使用与1J76合金同材质或耐蚀性更优的奥氏体不锈钢（如304L或316L）螺栓，禁止使用碳钢或镀锌件，以免产生电化学腐蚀。密封垫片：选用不含卤素（如氯、氟）的石棉橡胶板或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶或PVC垫片。安装完成后，若表面有油污或手印，应用无水乙醇或丙酮清洗，必要时进行酸洗钝化处理（10%硝酸溶液，50℃，20分钟），以恢复表面钝化膜。

### 日常维护方法

清洁周期：每3-6个月清洁一次，视环境洁净度调整。清洗剂：中性清洁剂或无水乙醇，禁止使用含氯溶剂（如三氯乙烯）、酸性或碱性清洗剂。清洁后用去离子水冲洗并烘干。防锈/防氧化处理：若长期停用，表面涂覆防锈油（如WD-40或专用防锈脂），并密封包装。

### 常见故障及解决方法

1. **表面点蚀**：通常由氯离子污染或湿度过高引起。处理措施：用2000目砂纸打磨点蚀区域，再用10%硝酸溶液钝化，清洗后涂防锈油。若点蚀深度超过0.5mm，需更换部件。

2. **磁性能下降**：可能由机械应力、局部过热或表面污染导致。处理措施：进行重新退火处理（1100℃，氢气保护），恢复磁性能。若为不可逆损伤（如过烧），需更换。

3. **焊缝开裂**：多因焊接参数不当或未进行焊后热处理。处理措施：清除裂纹区域，重新焊接并立即进行整体退火。禁止仅进行局部补焊而不做整体热处理。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃服。禁止在未冷却至室温前触碰工件，工件表面温度可能超过300℃。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为水接触高温金属会瞬间汽化爆炸。

### 切割加工安全

激光切割或带锯切割时，操作人员必须佩戴专用防护眼镜（激光防护或防飞溅眼镜）。现场需配备排烟系统，及时抽走金属粉尘和烟气。火花隔离：切割区域周围2米内不得放置易燃物，使用防火毯隔离。禁止在无排烟条件下进行密闭空间切割。

### 产品损坏或腐蚀后的应急处理

若发现产品因腐蚀导致泄漏或断裂，应立即停机并隔离故障区域，切断介质源（如电流、流体等）。人员必须穿戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀产物。泄漏的腐蚀介质需用中和剂（如碳酸氢钠溶液）中和，再用吸附材料（如硅藻土）收集，作为危险废物（HW类，如HW17或HW49）分类存放。废弃物应密封于专用容器内，交由有资质的危废处理公司处置，严禁随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体应用场景的工艺推荐和磁性能设计建议。

## 十三、购买建议

在选择1J76合金锻件时，建议客户从以下角度综合评估：首先确认应用场景的磁性能要求，重点关注初始磁导率μ0和矫顽力Hc两个关键参数，对于精密互感器类应用，μ0应不低于80,000；其次核对产品的PREN值（耐点蚀当量，1J76的PREN约18-20），确保在预期环境中具有足够的耐蚀性；第三，确认认证要求，如是否需提供船级社认证（如CCS、DNV）、NACE MR0175认证（适用于含H₂S环境）或ISO 9001体系认证；第四，建议采购备品备件比例为10-15%，以应对意外损坏或性能衰减。强烈建议客户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能和化学成分。

## 十四、价格标准

1J76合金锻件的参考价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。常规锻件（外径100-300mm，高度50-100mm）的参考价格区间为：180-350元/公斤（含税，出厂价）。小批量试样（单件或少于50公斤）通常上浮15-20%，即约210-420元/公斤。批量采购（≥5吨）可享5-12%折扣，具体折扣根据规格复杂度和交货期协商。附加服务费用：双认证（如船级社+第三方检测）加收5-8%；定制热处理（如特殊冷却曲线）加收3-5%；加急交货（15天内）加收10-15%。具体报价请直接联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、磁性能不达标）导致产品失效的，上海墨钜免费更换或全额退款，不包含因使用不当或加工不当造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、超声波探伤结果及尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内通过电话或邮件提供远程技术指导；如需现场服务，承诺48小时内派遣资深工程师抵达客户现场，协助解决加工或使用中的问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检测，常规检测项目（如成分、磁性能、探伤）的费用由上海墨钜承担。客户仅需提供试样或指定检测标准。

**备品保障**：该产品停产后五年内，仍可提供同质替代材料或按原图纸进行定制加工，确保客户长期维护无忧。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案及时间表。紧急问题可拨打曾先生私人电话13472787990直接沟通。
