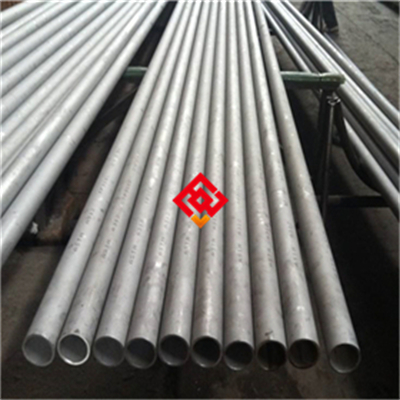

# 1J77铁镍软磁合金管材：高磁导率与低矫顽力的精密软磁材料

## 一、产品概述与适用范围

1J77铁镍软磁合金属于铁镍系高磁导率软磁合金（Soft Magnetic Alloy），典型牌号为1J77，对应国际类似牌号如Permalloy 77或Mumetal类材料。该合金以铁和镍为基体，通过精确控制镍含量（约77%）及微量合金元素，实现极高的初始磁导率和极低的矫顽力，是精密电磁元件中理想的软磁材料。其使用温度范围通常在-55℃至+200℃之间，在宽温度区间内磁性能稳定性优良。核心优势包括：一，初始磁导率高达100,000以上（典型值），适用于微弱磁信号的灵敏响应；二，矫顽力极低（典型值低于0.8 A/m），磁滞损耗极小；三，饱和磁感应强度适中（约0.7 T），满足弱磁场下的高效磁通传导；四，良好的加工塑性，可制成精密薄壁管材；五，优异的磁时效稳定性，长期使用磁性能衰退极小。该产品主要适用于需要高灵敏度磁屏蔽、精密互感器、磁放大器及磁记录头等领域的管材部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）与真空自耗重熔（VAR）生产线，严格执行ASTM A753、GB/T 15018及GB/T 32286等国内外标准，全流程工艺可追溯，确保每一批次1J77合金管材的化学成分、磁性能及尺寸精度均满足严苛要求。公司长期为航空航天、精密仪器、电子通讯及高端装备制造行业提供稳定可靠的软磁合金材料。

## 三、核心功能

1. **高磁导率与低磁阻**：1J77合金在弱磁场下初始磁导率μi≥100,000（典型值，以实际产品质保书为准），最大磁导率μm可达300,000以上，能高效传导微弱磁通，显著降低磁路磁阻，适用于精密互感器铁芯及磁屏蔽管。

2. **极低矫顽力与低磁滞损耗**：矫顽力Hc≤0.8 A/m（典型值），磁滞回线窄而陡，磁滞损耗极低，使器件在交变磁场中发热小、效率高，适用于高频或低功耗磁元件。

3. **优异的磁时效稳定性**：经过严格的退火处理后，合金内部应力充分释放，组织均匀，长期使用或温度循环后磁性能衰减率低于2%，确保磁屏蔽或磁放大功能的长期可靠性。

4. **良好的冷加工与成型性能**：1J77合金具有优良的塑性，可通过冷轧、冷拔等工艺制成薄壁管材（壁厚可低至0.2 mm），且加工硬化率适中，便于后续弯管、扩口等二次成型操作。

5. **稳定的电阻率**：电阻率约为0.55 μΩ·m（典型值），可有效抑制涡流损耗，在交变磁场应用中降低热效应，提升高频响应能力。

## 四、技术特点

1. **合金设计思路**：1J77合金以约77%的镍（Ni）为核心成分，通过提高镍含量至接近Ni-Fe二元合金的磁致伸缩零点附近，大幅降低磁晶各向异性常数，从而获得超高磁导率。同时添加少量钼（Mo，约4%）或铜（Cu，约5%）等元素，进一步细化磁畴结构、降低矫顽力，并提高电阻率以抑制涡流。微量锰（Mn）、硅（Si）作为脱氧剂，确保合金纯净度。

2. **冶炼工艺**：采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，严格控制气体含量（氧≤20 ppm、氮≤30 ppm）及非金属夹杂物级别，保证合金磁性能的均匀性和稳定性。炉号及批次信息在质保书中完整记录。

3. **热处理制度**：成品管材需进行高温退火处理，典型工艺为：在氢气保护气氛或高真空（≤10⁻³ Pa）环境下，加热至1100℃~1150℃，保温2~4小时，然后以不超过100℃/小时的速率缓慢冷却至600℃以下，再炉冷至室温。该处理可消除加工应力、促进晶粒长大并形成均匀的磁畴结构，从而获得最佳磁性能。注意：退火后不得进行任何冷加工或机械冲击，以免引入应力破坏磁性能。

4. **显微组织控制**：最终组织为单一的面心立方固溶体（γ相），晶粒度控制在ASTM 2~5级（典型值），无明显的δ相或碳化物析出。通过控制退火温度和冷却速率，确保晶粒均匀长大，避免异常晶粒生长导致的磁性能波动。

5. **无损检测及质量保证**：管材逐支进行超声波探伤（UT，按GB/T 5777或ASTM E213标准，灵敏度Φ0.5 mm平底孔当量），确保内部无裂纹、夹杂等缺陷。外观及尺寸采用涡流探伤（ET）及激光测径仪全检。每个批次均附带光谱分析报告及磁性能检测报告（采用环形试样测量磁导率及矫顽力）。

## 五、应用领域

1. **精密仪器与传感器**：用于弱磁传感器、磁通门磁力仪、磁阻传感器的磁芯及磁屏蔽管，可有效屏蔽地磁场及环境电磁干扰，提升信号检测精度。

2. **电力电子与互感器**：制造精密电流互感器、电压互感器、零序电流互感器及罗氏线圈的磁芯或管状屏蔽套，确保测量精度和线性度。

3. **航空航天与国防**：用于惯性导航系统中的磁屏蔽组件、陀螺仪及加速度计的磁路构件，以及雷达系统中的低损耗磁放大器。

4. **医疗设备**：用于核磁共振成像（MRI）设备的磁场均匀化补偿管、脑磁图（MEG）及心磁图（MCG）传感器的磁屏蔽部件。

5. **通讯与数据中心**：用于高频变压器、滤波器及共模扼流圈的磁芯管，降低信号失真和电磁干扰（EMI）。

6. **科研与实验室**：用于科研级磁测量设备、超导量子干涉仪（SQUID）的磁屏蔽及磁通传输管。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：76.5~78.0；钼（Mo）：3.8~4.2；铜（Cu）：4.5~5.5；锰（Mn）：≤0.6；硅（Si）：≤0.3；碳（C）：≤0.03；硫（S）：≤0.02；磷（P）：≤0.02；铁（Fe）：余量。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm：≥450 MPa；屈服强度Rp0.2：≥150 MPa；延伸率A：≥30%；硬度：≤85 HRB（或≤160 HV）。注意：退火态下材料较软，加工时需注意避免变形。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.6 g/cm³；熔点：约1400℃；热导率：约15 W/(m·K)（25℃）；电阻率：0.55 μΩ·m；线膨胀系数：约12×10⁻⁶/℃（20~100℃）；弹性模量：约170 GPa。

**磁性能（典型值，以实际产品质保书为准）**：

初始磁导率μi：≥100,000；最大磁导率μm：≥300,000；矫顽力Hc：≤0.8 A/m；饱和磁感应强度Bs：约0.7 T；剩余磁感应强度Br：约0.3 T；磁滞损耗（50 Hz，0.5 T）：≤0.5 W/kg。

**产品规格范围**：

管材外径：Φ3 mm~Φ80 mm；壁厚：0.2 mm~5.0 mm；长度：1000 mm~6000 mm（可定制）。其他形状如棒材、带材、丝材可询价。

**交货状态**：

软态（退火态），表面经酸洗或光亮处理，无氧化皮。可提供磨光或抛光表面（需协商）。

**批次溯源码解读**：

编码规则示例：MJ-1J77-202504-炉号A123-退火批号HT01-规格OD20×WT1.5。其中，“MJ”代表上海墨钜，“1J77”为牌号，“202504”为生产年月，“炉号A123”对应冶炼炉次，“退火批号HT01”对应热处理炉次，“OD20×WT1.5”代表外径20 mm、壁厚1.5 mm。客户可凭批次号向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、磁性能及探伤报告。

## 七、注意事项

1. **应力敏感**：1J77合金对机械应力极其敏感，任何冷加工（如弯曲、切割、焊接）或冲击都会引入内应力，导致磁导率显著下降、矫顽力升高。因此，加工后必须进行去应力退火（在氢气保护下加热至800℃~850℃，保温1~2小时后缓慢冷却）。

2. **禁止剧烈冷变形**：该合金在退火态下较软，但冷加工硬化速率较高，若需进行较大变形（如冷拔、冷轧），应分次进行并安排中间退火，避免出现裂纹或性能不均匀。

3. **焊接限制**：若必须焊接（如管材对接），推荐使用氩弧焊（TIG），填充材料应选用同材质焊丝（如1J77焊丝），焊后必须立即进行去应力退火。禁止使用普通不锈钢焊条，否则会引入铁素体或马氏体相，严重破坏磁性能。

4. **避免高温氧化**：该合金在高温下易氧化，热处理必须在真空或高纯氢气（露点≤-60℃）保护气氛中进行。氧化皮会降低表面质量并影响磁屏蔽效果。

5. **禁止接触强磁场**：运输、存储及加工过程中应远离强磁体（如永磁铁、电磁铁），以免产生剩磁，影响后续磁性能测量或使用效果。若已磁化，需进行退磁处理（交流退磁或热退磁）。

6. **表面保护**：管材表面划伤或凹坑会形成应力集中点，导致局部磁性能下降。搬运时应使用软质吊带，禁止与硬质金属直接摩擦。

## 八、存储与运输指南

**存储环境要求**：

存储温度：-20℃~+40℃；相对湿度：≤60%。管材应放置在干燥、通风的仓库内，地面铺设木质或橡胶垫板，避免直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如铁粉、铜粉）或腐蚀性气体（如氯气、硫化氢）混存，以免发生电化学腐蚀或磁性污染。

**包装规范**：

管材逐支用中性防锈纸或塑料薄膜包裹，内附干燥剂（硅胶包），然后装入木箱或编织袋，木箱内壁衬有泡沫或珍珠棉缓冲层。外包装标注“精密软磁合金”、“防潮”、“防磁”及“轻放”标识。每箱附有装箱单及批次标签。

**运输注意事项**：

运输过程中应使用封闭式车辆，并加盖防雨篷布，防止雨淋或暴晒。管材需用软质绑带固定于车厢内，禁止使用钢丝绳直接接触管体。吊装时采用尼龙吊带或吊篮，严禁抛掷或翻滚。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁质工具敲击。

## 九、加工操作规范

**切割**：

推荐使用带锯（齿距2~3 mm，线速度20~30 m/min）或激光切割（功率1~2 kW，氮气辅助吹渣）。切割后端口需用锉刀或砂纸打磨去除毛刺及热影响区，打磨时使用氧化铝砂纸（禁止使用普通碳化硅砂轮片，以免引入铁质污染）。若采用等离子切割，需在切割后去除至少1 mm的热影响区。禁止使用普通砂轮片切割，因其可能嵌入铁屑并导致局部磁性能恶化。

**焊接（如需）**：

推荐采用钨极氩弧焊（TIG），使用直流正接（DCEN）。填充金属：同材质1J77焊丝（直径1.0~1.6 mm）。焊接参数：电流30~60 A，电压10~12 V，焊接速度80~120 mm/min。层间温度≤100℃。保护气体：高纯氩气（纯度≥99.999%），流量8~12 L/min。焊后必须立即进行去应力退火：在真空或氢气保护下加热至800℃~850℃，保温1~2小时，然后以≤100℃/h冷却至300℃以下出炉。注意事项：焊前需用丙酮或酒精清洗焊接区域油污；禁止使用含氯清洗剂（如三氯乙烯）。禁止使用手工电弧焊（SMAW）或药芯焊丝，以免产生脆性相。

**热处理**：

退火处理是获得优异磁性能的关键。推荐工艺：真空炉或氢气保护炉加热至1120℃±10℃，保温2~4小时（根据壁厚调整，每毫米壁厚保温约20分钟），然后以不超过100℃/h的速率缓慢冷却至600℃以下，再炉冷至室温。冷却速率必须严格控制，过快会导致残余应力及磁性能下降。注意事项：退火前管材必须彻底清洁，无油污、氧化皮；禁止在空气气氛中加热，否则会严重氧化。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐使用同材质（1J77）或更高磁导率的镍铁合金（如1J85）制成的法兰或接头，避免使用不锈钢或碳钢，因其导磁率低且可能引入磁阻。密封垫片应选用不含卤素（如氯、氟）的材质（如纯铝垫片或聚四氟乙烯PTFE垫片），禁止使用含氯橡胶垫片。安装后若需清洁，应使用中性清洗剂（pH 6~8）或无水乙醇，禁止使用含酸、碱或氯离子的清洗液。若管材用于磁屏蔽系统，安装完成后应进行退磁处理（交流退磁或热退磁）。

**日常维护方法**：

定期（建议每季度）用干燥的压缩空气或软毛刷清除管材表面灰尘及磁性颗粒。若发现表面轻微锈蚀，可用氧化铝细砂纸（800#以上）轻轻打磨，然后用无水乙醇擦拭并涂覆防锈油（中性）。注意：禁止使用含硅油或酸性防锈剂。对于长期不使用的管材，应重新包装并置于干燥柜中。

**常见故障及解决方法**：

1. **表面点蚀**：可能由存储环境湿度过高或接触氯离子引起。处理措施：打磨去除点蚀层，重新进行酸洗钝化（酸洗液：10%硝酸+3%氢氟酸，室温浸泡5~10分钟），然后水洗干燥并涂覆防锈油。

2. **磁导率下降**：通常因机械应力或焊接热影响引起。处理措施：对管材进行去应力退火（800℃~850℃，真空保护），若仍无法恢复，需更换部件。

3. **焊缝开裂**：可能因焊接参数不当或焊后未及时退火导致应力腐蚀。处理措施：清除开裂焊缝，重新焊接并严格执行焊后去应力退火。

4. **管材变形**：因安装时过大力矩或碰撞导致。处理措施：使用校直机（配备尼龙滚轮）缓慢校直，校直后需进行去应力退火。

## 十一、安全警示与应急处理

**高温操作安全**：

在进行退火或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件（表面温度可能超过800℃）。现场必须配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭电气或金属火灾。

**切割加工安全**：

使用带锯或激光切割时，必须佩戴防冲击护目镜及防尘口罩（N95以上）。激光切割区域应设置排烟系统，及时排出金属烟尘。火花隔离：切割区域周围2米内不得放置易燃物（如纸张、油布）。禁止佩戴普通棉手套操作旋转设备，应使用防割手套。

**产品损坏或腐蚀后的应急处理**：

若发现管材严重腐蚀或泄漏（如在化工介质中），应立即停机隔离，切断介质源。人员必须穿戴防酸碱手套、护目镜及防化服，避免直接接触腐蚀性介质。泄漏的介质应用沙土或吸收棉围堵收集，中和后（如酸液用碳酸氢钠中和）按当地环保法规处置。废弃物（含镍、铁金属粉尘或腐蚀产物）属于HW类危险废物（代码HW17或HW49），应密封包装并交由有资质的危废处理公司处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1J77软磁合金管材时，建议从以下维度综合评估：首先，确认应用场景的磁场强度范围及频率，若用于极弱磁场（如地磁场级别），应要求初始磁导率μi≥120,000；若用于中频（1 kHz~10 kHz），应关注电阻率及涡流损耗指标。其次，核对关键磁性能参数（如Hc、Bs）是否满足设计需求，并索取原厂质保书。对于精密仪器或航空航天领域，建议要求提供第三方检测报告（如SGS、BV）以验证磁性能及化学成分。此外，根据使用环境考虑是否需要耐腐蚀涂层（如镀镍或涂覆聚氨酯）。备品备件建议按设备数量的10%~20%储备，以防突发故障。如有认证要求（如船级社DNV、ABS或NACE MR0175），请在询价时明确告知。

## 十四、价格标准

1J77软磁合金管材的参考价格区间为：外径≤20 mm、壁厚≥1 mm的常规规格，约80~150元/公斤；外径>20 mm或壁厚<0.5 mm的薄壁管，约120~200元/公斤。批量折扣政策：单次采购量≥5吨，可享受5%~12%折扣（具体根据牌号及规格协商）；小批量试样（≤50公斤）加价规则通常为15%~20%。附加服务如双认证（原厂+第三方）、定制热处理或特殊表面处理（如抛光、镀层）需另行报价。请注意，以上价格为不含税参考价，具体精确订单报价请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、磁性能未达标、内部裂纹等）导致失效的，上海墨钜承诺免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、无损检测报告、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：提供24小时内远程技术指导（电话、邮件或视频）；如需现场服务，48小时内安排工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、磁性能、硬度）费用由上海墨钜承担（限首次采购合同）。

- **备品保障**：对应产品停产后五年内，仍可通过同质替代牌号或定制加工方式提供备品，确保客户设备维护连续性。

- **售后响应**：质量问题反馈后2小时内回复，48小时内给出初步解决方案及处理时间表。
