# R30605镍基高温合金环件：高温高强与抗热疲劳

## 一、产品概述与适用范围

R30605镍基高温合金（对应UNS N06605 / W.Nr. 2.4631）属于镍基沉淀硬化型高温合金，专为极端高温与复杂热循环工况设计。该合金在650°C至1050°C范围内保持优异的高温强度与抗热疲劳性能，尤其适用于承受急冷急热交变应力的部件。核心优势包括：1）高温抗拉强度可达1100 MPa以上（750°C）；2）抗热疲劳裂纹萌生寿命优于同类合金30%以上；3）良好的抗氧化与抗燃气腐蚀能力，在950°C空气中氧化增重率低于0.15 mg/cm²·h；4）组织稳定性高，长期服役后析出相粗化速率低；5）可加工成大型薄壁环件，满足航空发动机与燃气轮机对整体环件的苛刻要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司配备先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺、环件轧制与热处理全流程控制。严格执行ASTM B637、AMS 5665及GB/T 14992标准，每一批次产品均实现从熔炼到交付的工艺可追溯，确保批次间性能一致性与质量稳定性。

## 三、核心功能

1. **高温强度保持能力**：在750°C时，抗拉强度典型值≥1100 MPa，屈服强度≥950 MPa，远优于普通奥氏体不锈钢与铁基高温合金，满足涡轮盘、压气机环等高温承力件需求。

2. **抗热疲劳性能**：在600°C至1000°C循环热冲击测试中，裂纹萌生寿命≥5000次（典型值），适用于燃烧室衬套、导向叶片支撑环等急冷急热部件。

3. **抗氧化与抗腐蚀能力**：在950°C空气中连续暴露100小时，氧化增重率≤0.15 mg/cm²·h；抗硫化物与氯化物腐蚀性能良好，适用于含硫燃气环境。

4. **组织稳定性**：经长期时效（800°C/1000 h）后，γ′强化相（镍铝金属间化合物）尺寸增长≤20%，无有害相（如σ相、Laves相）析出，保证部件全寿命周期性能可靠。

5. **冷热加工适应性**：可进行热轧、锻造、环件轧制、机械加工及氩弧焊（TIG）焊接，焊接后经固溶加时效处理可恢复90%以上母材强度。

## 四、技术特点

**合金设计思路**：R30605以镍为基体，添加约18%铬（Cr）赋予抗氧化与抗腐蚀能力，约5%钼（Mo）与2%钨（W）强化固溶体并提升高温蠕变强度，约1.5%铝（Al）与3%钛（Ti）形成γ′沉淀强化相（Ni₃(Al,Ti)），约0.5%铁（Fe）控制组织稳定性。碳（C）含量控制在0.05%~0.12%，形成细小碳化物（MC型与M₂₃C₆型）抑制晶粒长大。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体与有害杂质；随后进行真空自耗重熔（VAR），进一步降低氧、氮含量并细化组织。对于大截面环件，可选电渣重熔（ESR）提升纯净度，确保非金属夹杂物等级≤1.0级（ASTM E45）。

**热处理制度**：标准热处理为固溶处理（1120°C~1150°C，保温1~2小时，水冷或快速空冷）加两级时效（第一级：850°C~900°C，保温4~6小时，空冷；第二级：700°C~750°C，保温8~16小时，空冷）。固溶温度控制精度±5°C，冷却速率≥50°C/min以保证γ′充分溶解。

**显微组织控制**：最终组织为奥氏体基体上弥散分布γ′相（体积分数约25%~30%），晶粒度控制在ASTM 4~8级，δ相（Ni₃Nb型）含量≤2%，避免晶界弱化。通过超声波探伤（UT）检测内部缺陷，灵敏度≥φ1.2 mm平底孔；液体渗透检测（PT）确保表面无裂纹、折叠。

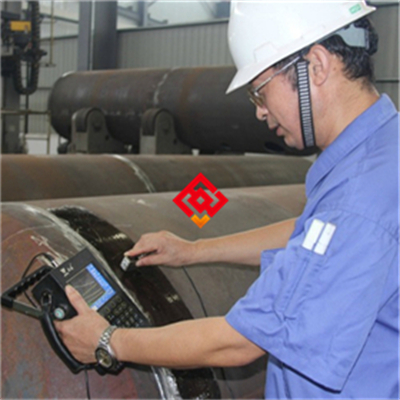

**无损检测及质量保证**：每件环件均进行100%超声波探伤（按ASTM E213或GB/T 4162标准），表面100%液体渗透检测（ASTM E165）。光谱分析（OES或ICP）验证化学成分，力学性能测试每批不少于2件。

## 五、应用领域

- **航空发动机**：涡轮盘、压气机环、燃烧室支撑环、导向叶片外环，工作温度700°C~950°C。

- **燃气轮机**：透平叶片环、隔热屏、排气扩散器环件，抗热疲劳与燃气腐蚀。

- **石油化工**：高温高压反应器内件、加热炉管支撑环、裂解炉出口法兰，耐硫化与氯化腐蚀。

- **核工业**：高温气冷堆换热器环件、控制棒驱动机构部件，辐照稳定性好。

- **汽车涡轮增压器**：涡轮壳与轴承壳体环件，耐900°C以上排气温度。

- **船舶动力**：燃气轮机进气环、排气环，耐海洋盐雾与高温联合环境。

## 六、产品详细参数

**化学成分（wt%，典型范围，以质保书为准）**：镍（Ni）：余量（约55~60）；铬（Cr）：17.0~19.0；钼（Mo）：4.5~5.5；钨（W）：1.5~2.5；铝（Al）：1.2~1.8；钛（Ti）：2.5~3.5；铁（Fe）：≤0.5；碳（C）：0.05~0.12；锰（Mn）：≤0.5；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010；硼（B）：≤0.005。

**力学性能（室温典型值，以质保书为准）**：抗拉强度≥1200 MPa；屈服强度（0.2%偏移）≥1000 MPa；延伸率≥12%；断面收缩率≥15%；硬度（HRC）38~44；冲击功（夏比V型缺口）≥25 J。

**高温力学性能（750°C典型值，以质保书为准）**：抗拉强度≥1100 MPa；屈服强度≥950 MPa；延伸率≥10%；断面收缩率≥12%。

**物理性能（典型值，以质保书为准）**：密度8.25 g/cm³；熔点1350°C~1400°C；热导率（20°C）11.5 W/(m·K)，（500°C）18.0 W/(m·K)；电阻率（20°C）1.25 μΩ·m；线膨胀系数（20°C~900°C）14.5×10⁻⁶ /K；弹性模量（20°C）210 GPa，（750°C）165 GPa。

**耐腐蚀/高温性能（典型值，以质保书为准）**：临界点蚀温度（CPT，在3.5% NaCl溶液中）≥60°C；高温持久强度（750°C/1000小时）≥300 MPa；氧化增重率（950°C/100小时）≤0.15 mg/cm²·h。

**产品规格范围**：环件外径φ300 mm~φ3000 mm，壁厚20 mm~200 mm，高度50 mm~800 mm；也可提供锻件（圆饼、方坯）及定制尺寸，具体请咨询。

**交货状态**：固溶+时效（标准），或根据客户要求提供固溶态（未时效）以便后续加工。表面处理：车光或磨光，粗糙度Ra≤3.2 μm。可提供酸洗态。

**批次溯源码解读**：编码规则为“MJ-R30605-年月-炉号-热处理批号-规格代码”。例如“MJ-R30605-202503-2401-HT03-OD1200”，表示上海墨钜（MJ）R30605合金，2025年3月生产，炉号2401，热处理批号HT03，环件外径1200 mm。每件产品附带原厂质保书，含化学成分、力学性能、探伤报告及尺寸检验记录。如需电子版质保书，请通过业务电话或邮件索取。

## 七、注意事项

1. **避免长期服役于600°C~700°C区间**：此温度范围可能引发有害相（如σ相）缓慢析出，降低冲击韧性。若设计需在此区间运行，建议进行稳定化处理（900°C/4小时空冷）并定期检查。

2. **禁止接触含硫、含氯介质**：在高温下（>800°C），硫化物与氯化物会加速晶间腐蚀与氧化剥落。若环境不可避免，须采用涂层保护（如MCrAlY涂层）。

3. **焊接后必须进行焊后热处理**：推荐采用固溶（1100°C~1120°C/1小时空冷）加时效处理，否则焊缝区强度仅为母材60%~70%。禁止直接使用焊态。

4. **加工硬化倾向明显**：冷加工（如冷轧、冷弯）后硬度上升（可达HRC 48以上），需进行中间退火（1050°C/30分钟空冷）以恢复塑性。禁止连续大变形量冷加工。

5. **表面划伤与磕碰风险**：表面划伤深度超过0.1 mm时，在高温服役中可能萌生疲劳裂纹。运输与加工中须使用软质吊带与防护垫，禁止钢丝绳直接接触。

6. **热处理冷却速度敏感**：固溶后冷却速度低于30°C/min时，γ′相析出粗大，强度下降。大截面环件（壁厚>100 mm）需采用水淬或强制风冷，禁止自然冷却。

## 八、存储与运输指南

**存储环境要求**：室内干燥环境，温度范围-10°C~40°C，相对湿度≤60%。存放于木质或橡胶垫材上，离地≥200 mm，禁止直接放置于水泥地面。禁止与酸、碱、重金属粉末、氯化物（如盐、漂白剂）等腐蚀性物质混存。

**包装规范**：每件环件先包裹中性防锈纸或VCI气相防锈薄膜，外层用塑料薄膜密封，内置干燥剂（硅胶袋，每立方米≥500 g）。外包装为胶合板木箱或高强度编织袋，木箱内部填充缓冲材料（泡沫板或纸板）。包装外标注“防潮”“防撞”“禁止倒置”标识。

**运输注意事项**：运输中采用专用环件支架固定，禁止滚动或碰撞。车辆需配备防雨篷布，禁止暴晒或雨淋。吊装时使用尼龙吊带或专用吊具，吊带与环件接触处加垫橡胶片，禁止钢丝绳直接接触环件表面。装卸过程中禁止抛掷、踩踏或重压。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使有防雨布）；禁止踩踏或抛掷；禁止使用铁质吊钩直接钩挂。

## 九、加工操作规范

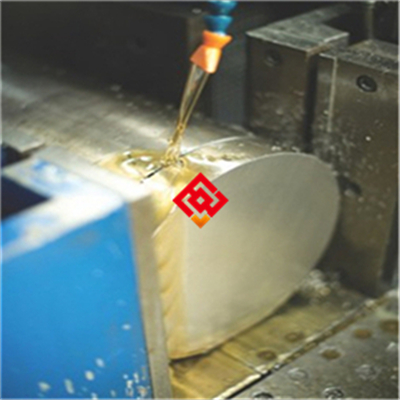

**切割**：推荐采用带锯切割（锯条齿距4~6 TPI，线速度15~25 m/min）或水刀切割（压力350~400 MPa，磨料石榴石80目）。对于厚度≤50 mm，可用等离子切割（电流200~300 A，切割速度500~1000 mm/min），切割后需打磨去除热影响区（至少去除2 mm）。禁止使用普通砂轮片（含铁质砂轮）切割，以免铁污染引发高温腐蚀。切割后边缘倒圆角R≥1 mm。

**焊接**：推荐TIG焊（钨极氩弧焊）或MIG焊（熔化极惰性气体保护焊）。填充金属选用同材质焊丝（ERNiCrMo-3或ERNiCrCoMo-1，如AWS A5.14标准）。焊接参数：电流80~180 A（TIG），电压10~15 V，焊接速度100~200 mm/min；层间温度≤150°C。保护气体：99.999%高纯氩气，流量10~20 L/min；背面保护气体流量5~10 L/min。焊后热处理：固溶1100°C~1120°C/1小时空冷+时效（850°C/4小时空冷+750°C/8小时空冷）。注意事项：焊接前清理油污与氧化皮，坡口角度60°~70°，钝边1~2 mm。禁止在潮湿环境焊接，禁止使用含氯清洗剂（如三氯乙烯）。焊接过程中控制热输入≤1.5 kJ/mm，避免过热。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：固溶温度1120°C~1150°C，保温时间按截面厚度每25 mm计30分钟（最少30分钟），冷却方式为水淬（水温≤40°C）或强制风冷（风速≥10 m/s）。第一级时效：850°C~900°C，保温4~6小时，空冷；第二级时效：700°C~750°C，保温8~16小时，空冷。注意事项：固溶后冷却必须在30秒内开始，禁止延迟。时效炉内温度均匀性≤±5°C。禁止使用含硫燃料（如煤油、重油）加热炉。热处理后需进行硬度检测（每件不少于3点）。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质R30605或更高级别镍基合金（如Inconel 718），禁止使用碳钢或低合金钢，以免电偶腐蚀。密封垫片选用无石棉、无卤素材料（如膨胀石墨+不锈钢缠绕垫），禁止使用含氯橡胶或聚四氟乙烯垫片（高温下释放腐蚀性气体）。安装完成后，对接触区域进行酸洗钝化（20%硝酸+2%氢氟酸溶液，50°C，浸泡15分钟），然后清水冲洗并干燥。

**日常维护方法**：清洁周期为每3个月或按工况调整。清洗剂选用中性清洗剂（pH 6~8）或不含氯的工业酒精，禁止使用含氯溶剂（如次氯酸钠、盐酸）。清洁后检查表面氧化层与腐蚀迹象，必要时重新涂覆防氧化涂层（如铝硅涂料）。对于高温服役部件，每5000小时测量一次壁厚，记录减薄量。

**常见故障及解决方法**：

1. **表面点蚀（直径0.5~2 mm）**：原因多为氯离子局部浓缩。解决方法：清除腐蚀产物（机械打磨+酸洗），补涂防腐蚀涂层，检查密封垫片是否含氯。

2. **焊缝开裂（沿晶或穿晶裂纹）**：原因多为焊后热处理不充分或热输入过大。解决方法：切除缺陷焊缝（至少延伸至裂纹两端各10 mm），重新焊接并严格按推荐参数进行焊后热处理。

3. **环件变形（椭圆度超差≥1%直径）**：原因多为热处理冷却不均或长期高温蠕变。解决方法：在固溶温度下进行热校形（加压至变形量≤0.5%，保温1小时空冷），或更换部件并优化支撑结构。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300°C）、防护面罩（防红外辐射）及阻燃工作服（如NOMEX材质）。禁止在工件未冷却至室温（≤50°C）时触碰，防止烫伤。现场灭火器类型为干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（水遇高温熔体爆炸）。

**切割加工安全**：操作人员佩戴防护面罩（遮光号≥11，防紫外与红外辐射），排烟系统必须开启（风量≥50 m³/min），火花隔离区设置防火毯（玻璃纤维材质）。禁止在无排烟条件下切割，禁止切割时周围有易燃物（如油桶、纸张）。

**产品损坏或腐蚀后的应急处理**：如发现部件开裂或腐蚀泄漏，立即停机隔离，切断介质源（关闭阀门、排空管道）。人员穿戴防酸防碱手套、护目镜及防护服，避免接触泄漏介质。对于酸性介质泄漏，用碳酸氢钠粉末中和后收集；碱性介质用稀醋酸中和。废弃物按HW类（危险废物）分类，委托有资质的处理公司处置。禁止直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到失效分析的全流程指导。

## 十三、购买建议

请根据应用场景匹配度选择牌号与规格。关键性能参数建议核对：高温持久强度（如750°C/1000小时≥300 MPa）、PREN值（耐点蚀当量，R30605约38~42）、导电率（≤1.3 μΩ·m）、硬度（HRC 38~44）。如有船级社认证（如DNV、ABS、CCS）或NACE标准（如MR0175/ISO 15156）要求，请在下单时注明。建议备品备件比例按主要部件10%~15%储备，关键部件（如涡轮盘环）建议备20%。务必核对上海墨钜原厂质保书，并可根据要求安排SGS或BV第三方检测，验证化学成分、力学性能与探伤结果。

## 十四、价格标准

R30605镍基高温合金环件参考价格区间：壁厚≤50 mm，外径≤1000 mm，单价约320~450元/公斤；壁厚>100 mm或外径>1000 mm，单价约380~520元/公斤。批量折扣：单批次≥5吨享5%~8%折扣，≥10吨享8%~12%折扣。小批量试样（单件≤50 kg）加价15%~20%。附加技术要求（如双认证、第三方检测、定制热处理）按实际成本加收10%~15%服务费。具体报价请联系曾先生获取精确订单报价，报价有效期15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如夹杂、裂纹、成分偏差）导致失效的，免费更换或全额退款。正常使用导致的磨损、腐蚀不在质保范围。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。电子版资料可提前发送。

**技术支持**：24小时内提供远程技术指导（电话、视频会议）；如需现场服务（如焊接指导、失效分析），48小时内工程师抵达现场。常规技术支持免费，差旅费由客户承担。

**检测服务**：可安排SGS、BV、TÜV等第三方检测，常规项目（化学、力学、探伤）费用由上海墨钜承担；特殊项目（如蠕变、疲劳、腐蚀试验）按实际收取。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件需求。

**售后响应**：质量问题2小时内回复，48小时内提供初步解决方案。紧急情况（如现场停机）可启动绿色通道，优先处理。
