# HAYNES230镍基高温合金丝材：高温抗氧化与抗蠕变性能卓越的工程材料

## 一、产品概述与适用范围

HAYNES230镍基高温合金属于镍基高温合金大类，典型牌号为HAYNES230（UNS N06230）。该合金是一种固溶强化型镍基高温合金，以镍为基体，通过添加铬、钨、钼、铝等元素实现优异的高温强度与抗氧化性能。HAYNES230可在高达1150摄氏度的氧化性气氛中保持稳定的抗氧化能力，同时在900至1050摄氏度的温度范围内具有出色的抗蠕变性能。其核心优势包括：第一，卓越的长期高温抗氧化性，氧化增重率极低；第二，优异的高温蠕变断裂强度，在1000摄氏度下仍能保持较高的持久寿命；第三，良好的热稳定性与组织稳定性，长期服役不易析出有害相；第四，出色的冷热加工性能，可制成细丝、薄带等精密部件；第五，抗碳化、氮化及卤素腐蚀能力，适用于严苛的化工与能源环境。本产品特别适用于航空航天发动机热端部件、工业燃气轮机、高温热处理炉、化工裂解炉及核反应堆等高温长寿命应用场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等核心工艺，严格执行ASTM B572、AMS 5870及GB/T 14992等国内外标准，全流程工艺可追溯，确保每批次产品的化学成分、力学性能及微观组织一致性。公司配备直读光谱仪、碳硫分析仪、万能试验机及超声波探伤设备，为客户提供符合航空、能源及化工领域严苛要求的优质材料。

## 三、核心功能

HAYNES230镍基高温合金丝材具备以下核心功能：

1. **耐高温氧化功能**：在1000至1150摄氏度的氧化气氛中，表面形成致密的Cr2O3（氧化铬）与Al2O3（氧化铝）复合氧化膜，氧化增重率低于0.1毫克每平方厘米每小时（典型值，以实际产品质保书为准），有效阻止基体进一步氧化。

2. **抗高温蠕变功能**：在1000摄氏度、应力为30兆帕条件下，持久寿命可达500小时以上（典型值），蠕变延伸率控制在5%以内，适用于长期承受恒定载荷的高温部件。

3. **抗腐蚀介质功能**：对含硫、含碳、含氯及含氮的高温腐蚀气氛具有优异抵抗力，抗碳化深度低于0.1毫米/1000小时（典型值），特别适用于化工裂解与煤化工环境。

4. **高强度与韧性平衡**：室温抗拉强度可达850兆帕以上，屈服强度不低于350兆帕，延伸率大于40%，兼具高强度和良好的塑性，便于后续加工。

5. **冷热加工适应性**：可进行冷拉、冷轧、热锻、热轧等加工，冷加工后中间退火温度范围为1150至1200摄氏度，加工硬化速率适中，适合制作细丝、弹簧、编织网等精密部件。

## 四、技术特点

HAYNES230合金的设计思路基于固溶强化与氧化膜自愈合机制。关键合金元素的作用包括：铬（约22%）提供高温抗氧化性，钨（约14%）和钼（约2%）通过固溶强化提高高温强度，铝（约0.3%）促进致密氧化膜的形成，钴（约5%）提升热强性，碳（约0.1%）与钨、钼形成稳定碳化物（MC型碳化物），钉扎晶界抑制高温蠕变。

冶炼工艺采用真空感应熔炼（VIM）配合电渣重熔（ESR）或真空自耗重熔（VAR），有效去除气体杂质（氧、氮、氢）及非金属夹杂物，确保合金纯净度。热处理制度为固溶处理，温度范围为1175至1225摄氏度，保温时间根据丝材直径确定（通常为每毫米1至2分钟），随后快速水淬或空冷，以保持过饱和固溶体状态，避免有害相（如σ相、μ相）析出。显微组织控制目标为晶粒度4至7级（ASTM标准），碳化物呈细小弥散分布，无连续网状或大块析出，δ相含量控制在1%以下。无损检测方面，丝材直径大于3毫米时采用超声波探伤，直径小于3毫米时采用涡流探伤，表面质量通过液体渗透检测（PT）检验，化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析，每批次随货提供原厂质保书。

## 五、应用领域

HAYNES230镍基高温合金丝材广泛应用于以下领域：

1. **航空航天发动机**：用于制造燃烧室火焰筒、涡轮导向叶片、加力燃烧室隔热屏及高温密封丝网。

2. **工业燃气轮机**：用于热端部件如过渡段、燃烧器衬套、喷嘴及高温紧固件。

3. **高温热处理炉**：用于炉膛加热元件支撑丝、热电偶保护管、炉辊及炉底丝网。

4. **化工与石化裂解炉**：用于裂解炉管支撑件、转化炉丝网、高温反应器内衬及催化剂载体。

5. **核能工业**：用于高温气冷堆（HTGR）中的热交换器丝网、控制棒导向件及堆内构件。

6. **汽车工业**：用于高性能涡轮增压器热端部件、废气再循环系统（EGR）高温传感器及密封件。

## 六、产品详细参数

**化学成分（重量百分比，wt%）**：镍（Ni）为余量；铬（Cr）为20.0至24.0；钨（W）为13.0至15.0；钼（Mo）为1.0至3.0；钴（Co）为3.0至5.0；铝（Al）为0.20至0.50；碳（C）为0.05至0.15；硅（Si）不大于0.40；锰（Mn）不大于0.50；磷（P）不大于0.015；硫（S）不大于0.015；铁（Fe）不大于3.0；硼（B）不大于0.005；钛（Ti）不大于0.10；锆（Zr）不大于0.05。其余元素（如稀土元素）按标准控制。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度为850至1050兆帕；屈服强度（0.2%偏移）为350至450兆帕；延伸率（标距50毫米）为40%至55%；硬度为HRB 85至95（洛氏硬度B标尺）或HV 160至200（维氏硬度）。高温力学性能（1000摄氏度典型值）：抗拉强度为180至220兆帕；持久强度（1000摄氏度、100小时）为30至40兆帕；蠕变延伸率（1000摄氏度、100小时）不大于5%。

**物理性能（典型值，以实际产品质保书为准）**：密度为8.98克每立方厘米（20摄氏度）；熔点为1330至1380摄氏度；热导率（20摄氏度）为8.8瓦每米开尔文，1000摄氏度时为25.0瓦每米开尔文；电阻率（20摄氏度）为1.2微欧米；线膨胀系数（20至1000摄氏度）为15.0乘以10的负6次方每开尔文；弹性模量（20摄氏度）为210吉帕，1000摄氏度时为155吉帕。

**耐腐蚀与高温性能**：临界点蚀温度（CPT）在含氯离子环境中大于80摄氏度（典型值）；高温氧化增重率（1000摄氏度、100小时）小于0.05毫克每平方厘米（典型值）；抗碳化深度（1000摄氏度、100小时）小于0.05毫米（典型值）；导电率（20摄氏度）约为1.2%国际退火铜标准（IACS）。

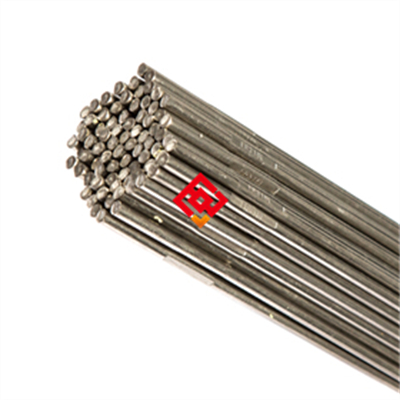

**产品规格范围**：丝材直径范围为0.1毫米至8.0毫米；盘圆或直条供货，单根长度根据客户要求定制（最大单重可达50公斤）。其他规格如带材、棒材、管材及锻件可另行询价。

**交货状态**：固溶处理态（退火态），表面经酸洗、磨光或光亮退火处理，表面粗糙度Ra不大于1.6微米。可根据要求提供冷拉态或半硬态丝材。

**批次溯源码解读**：编码规则为“MJ-H230-年月-炉号-热处理批号-规格代码”，例如“MJ-H230-202503-12345-HT01-D1.5”，表示上海墨钜生产的HAYNES230合金，2025年3月生产，炉号12345，热处理批号HT01，直径1.5毫米。原厂质保书可通过扫描二维码或登录上海墨钜官方网站输入批次号下载，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：HAYNES230在650至850摄氏度区间长期服役时，可能析出少量σ相（一种脆性金属间化合物），导致韧性下降，建议在此温度区间使用时进行组织稳定性评估。

2. **禁止接触的腐蚀介质**：避免在含熔融锌、铅、锡、锑等低熔点金属环境中使用，这些金属会通过液态金属脆化（LME）机制引发快速开裂。同时避免接触高浓度硝酸（浓度大于70%）及氢氟酸，以防快速腐蚀。

3. **焊接后热处理要求**：焊接后建议进行固溶处理（1175至1225摄氏度，保温后快冷），以消除焊接应力并恢复组织均匀性。若无法进行固溶处理，至少需进行去应力退火（900至1000摄氏度，保温后缓冷）。禁止焊后直接冷却至室温而不进行热处理，否则可能引发热影响区微裂纹。

4. **加工硬化后的中间退火要求**：冷拉或冷轧加工量大于15%时，必须进行中间退火（1150至1200摄氏度），否则加工硬化可能导致丝材开裂或表面缺陷。禁止在冷加工状态下直接进行高温服役。

5. **表面划伤的风险**：丝材表面划伤或凹坑可能成为高温氧化或疲劳裂纹的起点，搬运及加工过程中应使用软质垫材（如橡胶垫、毛毡），禁止使用金属工具直接夹持或拖拽丝材表面。

6. **热处理气氛控制**：固溶处理时，炉内气氛应保持中性或微氧化性，避免强还原性气氛（如氢气）导致表面脱碳或元素挥发。加热前需确保丝材表面无油脂、油漆等有机物残留。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为5至35摄氏度；相对湿度上限为60%；丝材应放置在干燥、清洁的木质或塑料托盘上，禁止直接接触地面；禁止与酸、碱、盐、重金属粉末、硫化物及氯化物等腐蚀性物质混存；存储区域应远离水源、蒸汽管道及化学试剂存放区。

**包装规范**：丝材采用防潮防锈包装，内层为聚乙烯塑料薄膜密封，内置干燥剂（硅胶或分子筛，用量根据包装体积确定），外层为木箱或高强度编织袋。大规格盘圆采用钢木结构托盘固定，丝材层间衬垫无硫纸或发泡塑料。包装外标注产品名称、牌号、规格、批次号、净重及“防潮”“防压”标识。

**运输注意事项**：运输过程中应采用固定绑扎，防止丝材盘卷晃动或碰撞。车辆应配备防雨篷布，禁止暴晒或雨淋。吊装时使用柔性吊带或专用夹具，禁止钢丝绳直接接触丝材表面，以防压痕或划伤。运输车辆应清洁，无腐蚀性物质残留。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷丝材盘卷；禁止在包装破损状态下长期存放；禁止使用铁质工具直接敲击或搬运。

## 九、加工操作规范

**切割**：推荐采用激光切割（CO2激光或光纤激光）或水刀切割，激光切割参数推荐功率为500至2000瓦（根据丝材直径调整），切割速度10至50毫米每秒，辅助气体为氮气或氩气（纯度99.99%以上）。水刀切割使用石榴石砂磨料，压力300至400兆帕。对于直径小于2毫米的细丝，可采用精密带锯或剪切切割。切割后切口需用细砂纸（400目以上）打磨去除毛刺及热影响区。禁止使用普通砂轮片切割，因其可能引入铁质污染及热裂纹。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或等离子弧焊（PAW）。填充金属牌号为ERNiCrWMo-1（AWS A5.14）或与母材同质的HAYNES230焊丝。焊接参数：直流正接，电流为30至120安培（根据丝材直径调整），电压为10至15伏，焊接速度为50至200毫米每分钟。层间温度控制在100摄氏度以下，保护气体为氩气（纯度99.999%），流量为10至15升每分钟，背面保护气体流量为5至10升每分钟。焊后需进行固溶处理（1175至1225摄氏度，保温后快冷）。注意事项：焊接前必须清除丝材表面油污、氧化皮及水分；焊接过程中避免电弧偏移或热输入过大；禁止在强制冷却条件下焊接（如直接水冷）。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理温度为1175至1225摄氏度，保温时间根据丝材直径确定（每毫米1至2分钟），冷却方式为水淬或快速空冷。注意事项：加热炉需具备控温精度正负5摄氏度的能力；丝材应均匀摆放，避免叠层造成加热不均；冷却速度应足够快，防止碳化物沿晶界析出。禁止采用炉冷或慢速空冷，否则会降低高温性能。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用与HAYNES230同质或更高级别的镍基高温合金（如Inconel 625、Hastelloy X），避免使用碳钢或低合金钢，防止高温下发生接触腐蚀或元素扩散。密封垫片应选用无卤素、无硫的膨胀石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯（PTFE）垫片，以免高温下释放腐蚀性气体。安装完成后，若丝材用于腐蚀性环境，建议进行酸洗钝化处理（使用20%硝酸加3%氢氟酸溶液，温度50至60摄氏度，浸泡15至30分钟），随后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期根据使用环境确定，一般建议每3至6个月清洁一次。清洗剂应选用中性或微碱性清洗剂（pH值7至9），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后用压缩空气吹干或低温烘干（温度不超过100摄氏度）。对于高温服役后的丝材，表面氧化膜无需刻意清除，其具有保护作用。若发现表面存在局部腐蚀或氧化剥落，应及时评估并更换。

**常见故障及解决方法**：第一，表面点蚀：若发现丝材表面出现点状腐蚀坑，应首先检查介质中氯离子浓度是否超标（建议控制在50ppm以下），同时检查是否接触了含卤素物质。处理措施为更换丝材，并加强介质过滤与监控。第二，焊缝开裂：若焊缝区域出现裂纹，应检查焊接参数是否合理（热输入是否过大）、保护气体纯度是否达标、焊后热处理是否充分。处理措施为清除开裂焊缝，重新焊接并严格执行焊后固溶处理。第三，变形或断裂：若丝材在服役中出现塑性变形或断裂，应检查服役温度是否超出设计范围、应力是否超过持久强度极限、是否存在振动疲劳。处理措施为降低服役温度或应力，或更换更粗规格的丝材。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温丝材（温度高于300摄氏度）时，必须佩戴耐高温手套（耐温不低于300摄氏度）、防护面罩及阻燃服。禁止触碰未冷却至室温的工件，冷却时间根据丝材直径确定（通常每毫米直径需冷却5分钟以上）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸性喷溅。

**切割加工安全**：激光切割或等离子切割时，操作人员必须佩戴遮光号不低于5级的防护面罩，防止强光灼伤眼睛。切割区域应配备排烟系统，及时排出金属烟尘（主要成分为铬、镍氧化物）。火花隔离距离不小于5米，周围禁止放置易燃物品（如纸张、油布）。禁止在未开启排烟系统的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现丝材发生断裂或严重腐蚀，应立即停机并隔离故障区域，切断介质源（如高温气体、腐蚀性液体）。操作人员需穿戴防酸碱手套、护目镜及防护服，避免接触腐蚀介质或高温碎片。泄漏的腐蚀性介质应用石灰或碳酸氢钠中和，收集后按危险废物（HW类，如HW06有机溶剂废物或HW17表面处理废物）分类处置，严禁排入下水道。受损的丝材碎片应放入专用金属废料箱，避免与其他废料混放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择HAYNES230镍基高温合金丝材时，建议从以下方面进行评估：第一，应用场景匹配度，确认服役温度、介质成分及应力水平是否在合金设计范围内，尤其关注是否涉及含硫、含碳或含氯的高温环境。第二，关键性能参数，如高温持久强度（建议要求1000摄氏度、100小时持久强度不低于30兆帕）、抗氧化增重率（1000摄氏度、100小时小于0.05毫克每平方厘米）及PREN值（耐点蚀当量，对于高温合金并非主要指标，但可参考铬当量大于22%）。第三，认证要求，确认是否需要船级社认证（如DNV、ABS、LR）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。第四，备品备件比例，建议首次采购时额外购买10%至15%的备品，用于应急更换或工艺试验。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及高温持久性能。

## 十四、价格标准

HAYNES230镍基高温合金丝材的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间为每公斤500至1200元人民币（含税，不含运费，以实际询价为准）。细丝（直径小于1毫米）因加工难度大，价格通常上浮20%至30%。批量折扣政策：采购量大于等于5吨时，可享受5%至12%的折扣；大于等于10吨时，折扣可达15%。小批量试样（小于50公斤）加价规则为通常上浮15%至20%。附加技术要求（如双认证、第三方检测报告、定制热处理）将产生额外费用，具体金额根据检测项目及认证机构确定。提示：具体报价请联系曾先生获取精确订单报价，报价有效期为15个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、组织不合格）导致失效的，上海墨钜免费更换或退款，但不承担因使用不当或外部因素造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线查询验证。

**技术支持**：提供24小时内远程技术指导（电话、邮件或视频）；如需现场服务，48小时内派遣工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、尺寸检验）费用由上海墨钜承担。非常规检测（如高温持久、蠕变、腐蚀试验）费用由客户承担，但上海墨钜可协助协调检测资源。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户在设备生命周期内获得持续的材料供应。

**售后响应**：质量问题反馈后2小时内回复，48小时内出初步解决方案。对于紧急问题，可启动绿色通道，优先处理。
