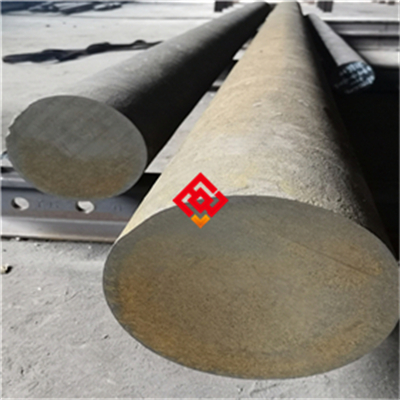

Hiperco27铁钴合金棒材Hiperco27高饱和磁感应强度

# Hiperco27铁钴合金棒材：高饱和磁感应强度与高温稳定性的工程解决方案

## 一、产品概述与适用范围

Hiperco27属于铁钴软磁合金大类，典型牌号为Hiperco27（亦称Permendur 27或J27）。该合金以铁和钴为基体，通过精确控制钴含量（约27%）及少量钒、铬等微量元素，实现了极高的饱和磁感应强度（Bs可达2.4T以上）和优异的居里温度（约940℃）。产品核心特性包括：高饱和磁感应强度、高磁导率、低矫顽力、良好的机械加工性以及优异的高温磁性能稳定性。适用温度范围为-50℃至+500℃，短时工作可达600℃。核心优势如下：1. 饱和磁感应强度为传统硅钢片的1.5倍以上，可显著缩小磁路体积；2. 居里温度高，在300℃环境下仍能保持90%以上的磁性能；3. 电阻率适中，涡流损耗较低；4. 加工硬化速率可控，可进行冷拉、冷轧及精密机加工；5. 耐氧化性能优于纯铁，适合航空航天及核工程环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）与电渣重熔（ESR）双联工艺，确保合金成分均匀、气体含量低。公司严格执行ASTM A801、GB/T 15018及客户定制标准，全流程工艺可追溯，从原材料入库到成品出厂均建立批次档案，每批次产品附带原厂质保书及性能数据表。

## 三、核心功能

1. **高饱和磁感应强度**：典型饱和磁感应强度Bs≥2.35T（典型值，以实际产品质保书为准），在直流及低频磁场下可提供极高的磁通密度，适用于大功率电磁铁、磁悬浮轴承及粒子加速器磁极。

2. **高温磁性能稳定性**：在400℃环境下，磁感应强度衰减率低于5%（典型值，以实际产品质保书为准），优于普通硅钢及镍铁合金，适用于航空发电机、高温传感器及核反应堆控制机构。

3. **低矫顽力与高磁导率**：矫顽力Hc≤120A/m（典型值，以实际产品质保书为准），初始磁导率μi≥3000，最大磁导率μmax≥8000，可有效降低磁滞损耗，提升响应速度。

4. **良好的冷热加工性**：热加工温度范围900℃~1150℃，可进行锻造、轧制及热弯；冷加工状态下可进行车、铣、钻、磨等精密加工，加工后磁性能可通过退火恢复。

## 四、技术特点

**合金设计思路**：钴含量27%是铁钴二元相图中磁性能最优的配比点，在此成分下磁致伸缩系数接近零，同时饱和磁化强度达到峰值。添加0.5%~1.0%的钒可细化晶粒、提高电阻率并抑制磁时效，添加0.2%~0.5%的铬可提高抗氧化性。严格控制碳、氮、硫等杂质元素含量（总杂质≤0.05%），避免形成碳化物或氮化物导致磁性能劣化。

**冶炼工艺**：采用真空感应熔炼（VIM）进行初炼，精确控制合金成分并去除气体；随后进行电渣重熔（ESR），进一步降低非金属夹杂物（如氧化物、硫化物）含量，提高纯净度。最终铸锭经均匀化退火（1100℃×12h）消除枝晶偏析。

**热处理制度**：推荐热处理制度为“退火+快冷”：在800℃~850℃保温2~4小时，然后以50~100℃/h的速率炉冷至600℃，随后空冷至室温。注意：冷却速度过快会导致内应力增加，过慢则可能析出有害相（如FeCo有序相），需根据截面尺寸调整工艺。对于精密磁芯部件，可增加去应力退火（600℃×2h，空冷）。

**显微组织控制**：最终组织为单相铁钴固溶体，晶粒度控制在ASTM 5~8级。通过控制钒含量和退火温度，避免δ相或σ相析出。对于需要高磁导率的应用，可通过氢气退火（露点≤-40℃）进一步降低碳、氧含量，提升磁性能。

**无损检测及质量保证**：棒材逐支进行超声波探伤（UT，频率5MHz，灵敏度Φ0.5mm平底孔当量），表面进行液体渗透检测（PT，灵敏度等级2级）。每批次抽取试样进行光谱分析（OES）及气体分析（氧氮氢分析仪），确保成分符合标准。

## 五、应用领域

- **航空航天**：用于航空发动机高温发电机转子、磁悬浮轴承定子、电磁阀芯及陀螺仪磁屏蔽罩，要求高温下磁性能稳定。

- **核工程**：用于核反应堆控制棒驱动机构、中子束流导向电磁铁及辐射环境下的磁传感器，要求耐辐照且磁性能不退化。

- **电力电子**：用于大功率变压器铁芯、电抗器磁路、开关电源磁放大器及高频感应加热线圈，要求低损耗高饱和。

- **精密仪器**：用于质谱仪、电子显微镜、粒子加速器的磁极片及磁透镜，要求高均匀度磁场。

- **新能源装备**：用于风力发电机组励磁机、磁悬浮飞轮储能系统的磁轴承及直线电机次级铁芯。

- **军工与特种装备**：用于电磁炮轨道、舰船消磁系统、高功率微波管磁路及声呐磁致伸缩换能器。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

钴（Co）: 26.5~28.0；铁（Fe）: 余量；钒（V）: 0.5~1.0；铬（Cr）: 0.2~0.5；镍（Ni）≤0.5；硅（Si）≤0.15；锰（Mn）≤0.15；碳（C）≤0.02；氮（N）≤0.01；硫（S）≤0.01；磷（P）≤0.01。

**力学性能（室温，典型值，以实际产品质保书为准）**：

抗拉强度Rm: 550~700MPa；屈服强度Rp0.2: 300~450MPa；延伸率A: 20%~30%；硬度HB: 180~230；冲击功KV: ≥40J（纵向）。

高温性能（400℃）：抗拉强度Rm≥400MPa；屈服强度Rp0.2≥200MPa。

**物理性能（典型值，以实际产品质保书为准）**：

密度: 8.12g/cm³；熔点: 1480~1500℃；居里温度: 940℃；热导率（20℃）: 30W/(m·K)；电阻率（20℃）: 0.45μΩ·m；线膨胀系数（20~600℃）: 11.0×10⁻⁶/℃；弹性模量: 210GPa；饱和磁致伸缩系数λs: ≤10×10⁻⁶。

**磁性能（直流，典型值，以实际产品质保书为准）**：

饱和磁感应强度Bs: 2.35~2.40T；矫顽力Hc: 80~120A/m；初始磁导率μi: 3000~5000；最大磁导率μmax: 8000~12000；剩余磁感应强度Br: 0.8~1.2T。

交流磁性能（50Hz，Bs=1.5T）：铁损P1.5/50: ≤10W/kg。

**产品规格范围**：

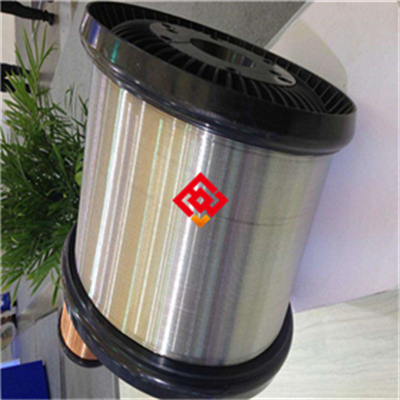

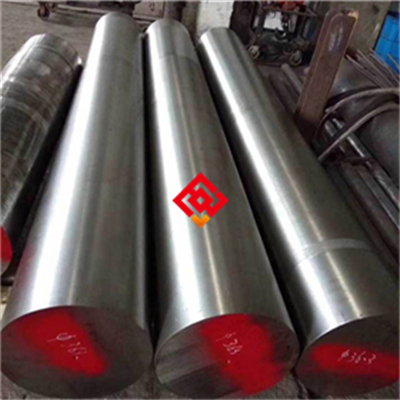

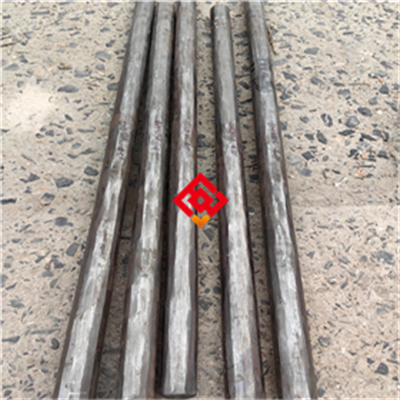

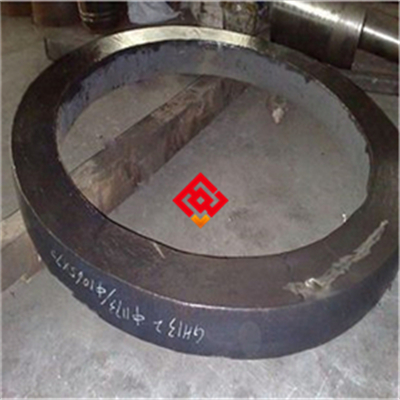

棒材直径Φ10mm~Φ300mm，长度1000mm~6000mm（或按客户定制）。可供应锻件（环形、方形、异形）及丝材（Φ0.5mm~Φ8mm）。

**交货状态**：

棒材为退火态（或软化退火），表面车光或磨光；丝材为冷拉+去应力退火态，表面光亮。可根据要求提供固溶态或时效态（时效温度520℃×4h，用于提升硬度）。

**批次溯源码解读**：

编码规则示例：MJ-H27-202503-056-AT-120。其中MJ代表上海墨钜；H27代表Hiperco27牌号；202503代表生产年月（2025年3月）；056代表炉号（当年第56炉）；AT代表退火态（Annealed Tempered）；120代表规格代码（Φ120mm）。客户可通过编码向上海墨钜索取原厂质保书，包含详细成分、性能及探伤报告。

## 七、注意事项

1. **加工硬化敏感**：Hiperco27在冷加工过程中硬化速率较高，冷变形量超过15%时需进行中间退火（650℃×1h，空冷），否则易产生开裂。禁止在未退火状态下进行大变形量冷拉或冷弯。

2. **热处理温度控制**：退火温度严禁超过900℃，否则会导致晶粒粗化（晶粒度大于ASTM 3级），显著降低磁导率和韧性。保温时间需根据截面尺寸调整，每25mm厚度建议保温1小时。

3. **焊接限制**：该合金焊接性较差，高温焊接时易产生热裂纹及磁性能劣化。如需焊接，推荐采用钨极氩弧焊（TIG），使用同材质焊丝，焊后必须进行去应力退火（600℃×2h，空冷）。禁止使用手工电弧焊（SMAW）或氧乙炔焊。

4. **表面防护要求**：棒材表面划伤深度超过0.1mm时，会导致局部应力集中及磁性能下降，加工及搬运时须使用软质夹具或橡胶垫层。禁止用钢丝刷或砂轮片直接打磨表面。

5. **长期服役温度限制**：在500℃以上长期服役时，合金可能发生有序相转变（FeCo有序相），导致磁性能下降及脆化。若需在500℃以上使用，建议进行预时效处理（520℃×10h）以稳定组织。

6. **腐蚀介质禁忌**：该合金在含氯离子（Cl⁻）的溶液中易发生点蚀，在含硫化氢（H₂S）环境中易产生应力腐蚀。禁止在海水、酸性盐雾或湿硫化氢环境中直接使用。

## 八、存储与运输指南

**存储环境要求**：

仓库温度应保持在5℃~35℃，相对湿度不超过60%。棒材应放置在木制或橡胶垫架上，离地高度不小于200mm。禁止与酸、碱、重金属粉末（如铜粉、锌粉）及含硫橡胶混存，防止发生电化学腐蚀或表面污染。

**包装规范**：

每根棒材先包裹中性防锈纸（含气相缓蚀剂VCI），再套入聚乙烯塑料薄膜袋，内置干燥剂（硅胶，用量≥50g/m³）。外层采用木箱或钢带捆扎的编织袋，木箱内衬泡沫缓冲垫。包装箱外标明“防潮”、“轻放”、“禁止重压”标识。

**运输注意事项**：

运输过程中必须使用防水篷布覆盖，避免暴晒及雨淋。棒材在车厢内应使用木楔或专用夹具固定，防止滚动碰撞。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触棒材表面。严禁抛掷、踩踏或与尖锐物体混装。

## 九、加工操作规范

**切割**：

推荐使用带锯切割（锯齿间距4~6齿/英寸，线速度20~30m/min）或激光切割（功率≥2kW，辅助气体为氮气）。切割后断面须用锉刀或细砂纸去除毛刺及热影响区氧化皮。禁止使用普通氧化铝砂轮片切割，避免引入杂质及表面过热导致磁性能下降。注意事项：切割过程中应使用冷却液（水基乳化液）降温，防止局部温度超过300℃。

**焊接（如需）**：

推荐焊接方法：钨极氩弧焊（TIG），直流正接。填充金属：同材质焊丝（Hiperco27专用焊丝，直径Φ1.6mm~Φ2.4mm）。焊接电流：80~120A（根据板厚调整）；电压：12~16V；焊接速度：100~150mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），流量10~15L/min。焊后立即进行去应力退火（600℃×2h，空冷）。禁止使用手工电弧焊、埋弧焊或氧乙炔焊。注意事项：焊前必须将焊接区域打磨至金属光泽，并用丙酮去除油污。禁止在有风或湿度大于60%的环境下施焊。

**热处理**：

退火工艺：升温至800℃~850℃，保温时间按每25mm厚度1小时计算（最短不少于2小时），然后以50~100℃/h的速率炉冷至600℃，随后空冷至室温。注意事项：升温速率不宜超过200℃/h，防止热应力过大导致变形。禁止在退火后快速水淬或油淬，否则会产生淬火应力及磁性能恶化。如需提升硬度，可在退火后进行时效处理（520℃×4h，空冷），硬度可提升至HRC 30~35。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件（螺栓、螺母）推荐使用同材质（Hiperco27）或不锈钢（如304L）制造，避免使用碳钢连接件导致电偶腐蚀。密封垫片应选用无卤素材料（如PTFE或纯铝垫片），禁止使用含氯橡胶垫片。安装完成后，建议对整个磁路系统进行酸洗钝化处理（使用10%硝酸+2%氢氟酸溶液，温度50℃，时间15分钟），以去除表面氧化膜并形成钝化膜。

**日常维护方法**：

清洁周期：每季度一次，或根据环境粉尘情况缩短。清洗剂选用中性不含氯的清洁剂（如去离子水+0.5%碳酸钠溶液），禁止使用盐酸、硫酸或含氯溶剂。清洗后用压缩空气吹干，并涂覆薄层防锈油（如WD-40或专用磁芯防锈油）。对于高温服役的部件，每半年检查一次表面氧化状况，若出现剥落或起皮，需重新进行退火处理。

**常见故障及解决方法**：

1. **表面点蚀**：原因多为环境含氯离子或清洗剂不当。解决方法：用细砂纸（600目）打磨点蚀区域，然后进行酸洗钝化处理，并更换密封垫片及清洁剂。

2. **焊缝开裂**：原因多为焊接热输入过大或焊后未及时退火。解决方法：清除开裂焊缝，重新按规范焊接并立即进行去应力退火。若裂纹延伸至母材，需更换部件。

3. **磁性能下降**：原因多为长期过温服役或冷加工后未退火。解决方法：进行标准退火处理（800℃×2h，炉冷），退火后测试磁性能。若仍不合格，需检查成分是否超限或晶粒是否粗化。

## 十一、安全警示与应急处理

**高温操作安全**：

热处理及热加工时必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃服。工件出炉后，在表面温度降至200℃以下前，禁止徒手触碰。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生爆溅或氢爆。

**切割加工安全**：

激光切割操作人员必须佩戴遮光号≥5的防护面罩，防止激光及强光损伤眼睛。切割区域须安装排烟系统（风量≥2000m³/h），及时排出金属粉尘及烟气。切割产生的火花须使用防火毯隔离，周围禁止放置易燃物。带锯切割时，禁止戴手套操作，防止卷入。

**产品损坏或腐蚀后的应急处理**：

若发现产品因腐蚀或机械损坏导致介质泄漏（如用于密封或管道系统），应立即停机并切断介质源。人员须穿戴防酸碱手套、护目镜及防护服，避免直接接触泄漏介质。使用中和剂（如碳酸氢钠溶液）处理泄漏的酸性介质，并收集至专用容器。废弃物按危险废物（HW类，代码HW08或HW17）分类，委托有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选型指导到现场故障处理的全流程支持。

## 十三、购买建议

客户应根据应用场景匹配度选择Hiperco27牌号。关键性能参数包括：饱和磁感应强度Bs（需≥2.35T）、矫顽力Hc（需≤120A/m）、高温持久强度（400℃下≥400MPa）。对于航空航天及核工程领域，建议确认产品是否通过船级社认证（如DNV、LR）或NACE MR0175标准。备品备件比例建议按10%~15%采购，以应对加工损耗及突发更换需求。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能及化学成分。对于批量订单（≥5吨），可协商进行全批次探伤及性能测试。

## 十四、价格标准

Hiperco27棒材参考价格区间为：直径Φ10mm~Φ50mm：350~450元/公斤；Φ50mm~Φ150mm：320~400元/公斤；Φ150mm~Φ300mm：380~500元/公斤。丝材（Φ0.5mm~Φ5mm）：450~600元/公斤。锻件及异形件按图纸报价，通常上浮20%~30%。批量折扣政策：单次采购≥5吨，享受5%~12%折扣；≥10吨，享受10%~18%折扣。小批量试样（≤50公斤）加价15%~20%。附加服务如双认证（ISO+船级社）、第三方检测（SGS/BV）、定制热处理（如氢气退火）等，费用另计。具体报价请联系曾先生获取精确订单报价，价格以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、内部裂纹等）导致失效的，上海墨钜免费更换或全额退款。由于客户加工或使用不当造成的损坏，不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、超声波探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。客户可通过批次溯源码在线查询完整数据。

**技术支持**：提供7×24小时远程技术指导（电话、微信、邮件）。如需现场服务，48小时内工程师抵达客户现场，协助解决加工、安装及使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、磁性能）费用由上海墨钜承担。非常规项目（如高温持久、疲劳、腐蚀试验）费用由客户承担，但可享受成本价。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护无忧。

**售后响应**：质量投诉2小时内回复，48小时内出具初步解决方案。重大问题由技术总监牵头，72小时内形成整改报告。
