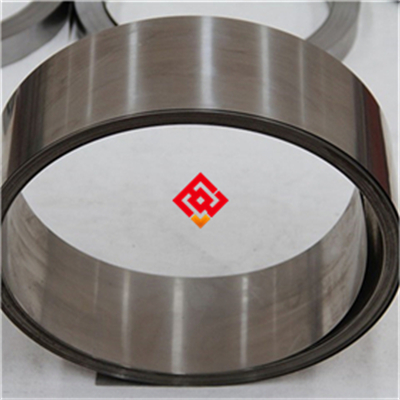

# R30159镍基高温合金冷轧板——高温高强与抗热疲劳

## 一、产品概述与适用范围

R30159镍基高温合金属于镍基高温合金大类，是一种专为高温高强与抗热疲劳工况设计的沉淀强化型合金。该合金通过精确控制铝、钛、铌等强化元素的比例，在650℃至980℃范围内保持优异的抗拉强度和持久性能，同时具备出色的抗热疲劳开裂能力。其使用温度上限可达1000℃（短时），长期服役推荐温度范围为700℃至950℃。

核心优势如下：

1. **高温强度突出**：在800℃时抗拉强度仍可保持600MPa以上，远优于常规奥氏体不锈钢。

2. **抗热疲劳性能优异**：经反复急冷急热循环后，裂纹萌生寿命显著延长，适用于温度剧烈波动的部件。

3. **抗氧化与抗燃气腐蚀**：在900℃以下空气中氧化增重率极低，抗含硫燃气腐蚀能力良好。

4. **冷热加工适应性好**：冷轧板可进行冲压、弯曲等成形，热加工塑性区间宽，不易开裂。

5. **组织稳定性高**：长期时效后γ’强化相（镍铝钛金属间化合物）粗化速率慢，性能衰减缓慢。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端设备，可确保合金成分均匀、气体含量极低。公司严格执行ASTM B670、GB/T 14995等标准，全流程工艺可追溯，每批次产品均附原厂质保书。

## 三、核心功能

1. **耐高温氧化功能**：在900℃静态空气中，100小时氧化增重率小于0.1mg/cm²，表面形成致密Cr₂O₃（氧化铬）和Al₂O₃（氧化铝）复合氧化膜，有效阻止氧向内扩散。

2. **抗热疲劳开裂功能**：经1000次700℃↔室温水淬热循环后，主裂纹长度小于0.5mm，裂纹密度低，适用于燃烧室衬套、模具镶块等部件。

3. **高温承载功能**：在750℃、300MPa条件下，持久寿命超过200小时，延伸率保持5%以上，可承受复杂热应力下的长期服役。

4. **抗燃气腐蚀功能**：在含0.5%SO₂（二氧化硫）的燃气环境中，800℃下腐蚀速率低于0.05mm/年，优于Hastelloy X（一种镍基高温合金）约30%。

5. **良好的冷成形性能**：冷轧板在退火态下延伸率可达40%以上，可进行深冲、翻边等复杂成形，冷加工后无需中间退火（变形量小于15%时）。

## 四、技术特点

**合金设计思路**：R30159合金采用高铬（Cr）+高铝（Al）+适量钛（Ti）+微量铌（Nb）的强化体系。铬提供抗氧化和抗腐蚀基础，铝和钛形成γ’相（Ni₃(Al,Ti)）实现沉淀强化，铌进一步强化γ’相并抑制η相（Ni₃Ti）等有害相的析出。碳含量控制在0.03%以下，以减少碳化物对塑性的损害。

**冶炼工艺**：采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺。VIM阶段精确控制成分，去除氮、氧、氢等气体杂质；VAR阶段进一步降低非金属夹杂物含量，改善铸锭的宏观偏析，确保板材组织均匀性。

**热处理制度**：

- 固溶处理：1050℃±10℃，保温30分钟/10mm厚度，水淬或快速空冷。

- 时效处理：760℃±5℃，保温8小时，炉冷至650℃后空冷。此制度可析出细小均匀的γ’相，尺寸约50-100nm，体积分数达35%以上。

**显微组织控制**：固溶态为单相奥氏体组织，晶粒度控制在4-6级（ASTM标准）。时效后γ’相呈球形均匀分布在晶内，晶界处无连续碳化物膜或有害相（如σ相、Laves相）。通过控制Al/Ti比（Al:Ti≈1.5:1），避免δ相（Ni₃Nb）在晶界析出，确保塑性和韧性。

**无损检测及质量保证**：板材逐张进行超声纵波探伤（频率5MHz，灵敏度Φ0.8mm当量平底孔），表面进行涡流探伤（可检出深度0.1mm以上缺陷）。每批产品均取样进行光谱分析、室温及高温拉伸、持久性能测试，数据可追溯至原始炉号。

## 五、应用领域

- **航空航天**：用于涡轮发动机燃烧室衬套、火焰稳定器、加力燃烧室部件，承受高温燃气冲刷与周期性热应力。

- **能源动力**：用于燃气轮机过渡段、热端支撑环、高温密封件，要求长期在800℃以上保持刚性。

- **石油化工**：用于乙烯裂解炉管、高温转化炉内件，抵抗含硫、含碳气氛的腐蚀与渗碳。

- **模具制造**：用于热挤压模具、热锻模具镶块，尤其是温度循环剧烈的铝镁合金挤压模具。

- **汽车工业**：用于涡轮增压器热端壳体、排气歧管，要求抗热疲劳与抗高温氧化。

- **热处理设备**：用于连续退火炉炉辊、辐射管、料盘，需承受反复升降温而不变形。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳≤0.03；铬19.0-21.0；铝1.8-2.5；钛1.5-2.2；铌0.5-1.0；铁≤2.0；锰≤0.5；硅≤0.5；磷≤0.015；硫≤0.010；硼≤0.005；锆≤0.05；镍余量。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度≥1000MPa；屈服强度（0.2%偏移）≥750MPa；延伸率≥18%；硬度HRC 32-38（约HB 300-350）。

**高温力学性能（800℃，典型值）**：

抗拉强度≥620MPa；屈服强度≥480MPa；延伸率≥15%；持久强度（750℃/300MPa）≥200小时。

**物理性能（典型值）**：

密度8.25g/cm³；熔点1320-1380℃；热导率（800℃）18.5W/(m·K)；电阻率（20℃）1.25μΩ·m；线膨胀系数（20-800℃）16.2×10⁻⁶/K；弹性模量（20℃）206GPa，（800℃）165GPa。

**耐腐蚀/高温性能（典型值）**：

900℃静态氧化增重率≤0.08mg/cm²·100h；临界点蚀温度（CPT，在3.5%NaCl中）≥60℃；高温持久强度（850℃/200MPa）≥50小时；热疲劳寿命（700℃↔室温，1000次）裂纹长度＜0.5mm。

**产品规格范围**：

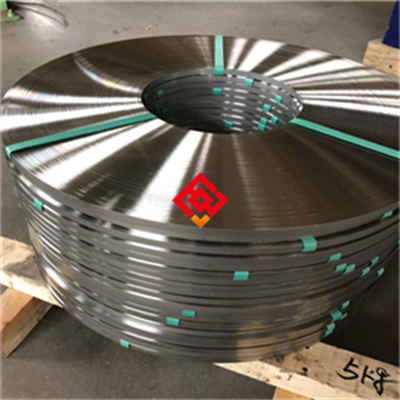

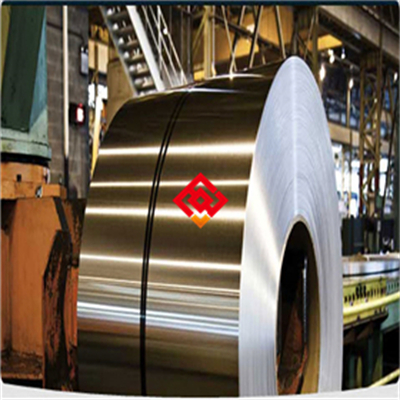

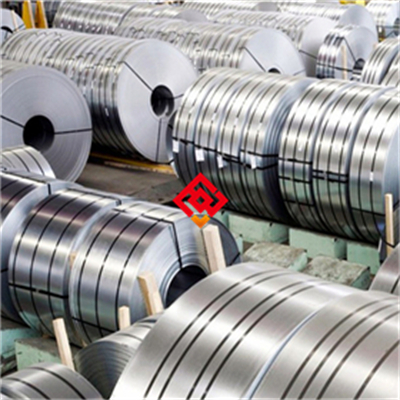

冷轧板：厚度0.5-6.0mm，宽度600-1250mm，长度1000-3000mm，可定尺。

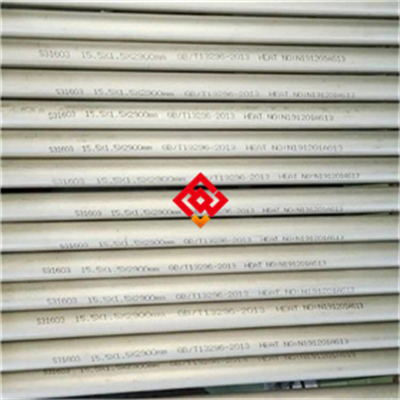

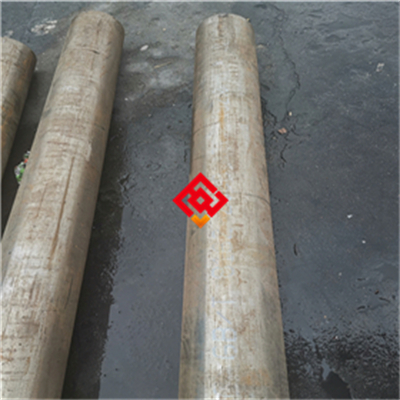

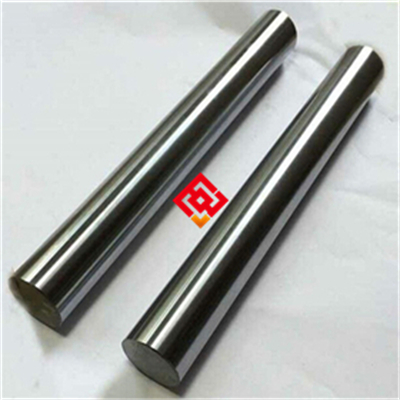

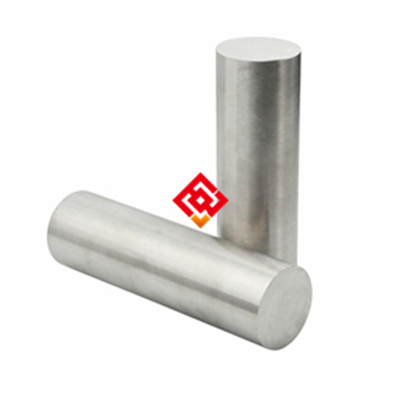

可接受锻件、棒材、管材定制。

**交货状态**：

固溶态+酸洗表面，或固溶+时效态，或退火态。表面处理可提供酸洗、磨光、抛光等。默认交货为固溶态+酸洗，便于客户后续加工。

**批次溯源码解读**：

编码规则示例：MJ-R30159-202503-1234-HT01-SP05

- MJ：上海墨钜特殊钢有限公司缩写

- R30159：产品牌号

- 202503：生产年月（2025年3月）

- 1234：炉号（VIM+VAR联合炉号）

- HT01：热处理批号（01批次）

- SP05：规格代码（厚度1.5mm×宽度1000mm）

客户可根据编码向上海墨钜索取对应批次的原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）。

## 七、注意事项

1. **避免长期服役在600-650℃区间**：该温度区间可能导致γ’相粗化及Laves相析出，降低持久强度。若必须在此区间使用，建议适当降低许用应力。

2. **禁止接触含氯或含氟介质**：在高温下卤素离子会破坏氧化膜，引发灾难性氧化。焊接前应彻底清除油污、含氯清洗剂残留。

3. **焊接后必须进行焊后热处理**：焊后应在760℃±10℃进行去应力退火（保温2-4小时），否则焊缝区易产生热裂纹或应力腐蚀开裂。

4. **冷加工硬化倾向明显**：冷轧变形量超过20%后，材料硬度显著上升，延伸率下降。如需继续冷加工，应在变形量15-20%时进行中间退火（1050℃/10分钟/空冷）。

5. **表面划伤风险**：冷轧板表面氧化膜较薄（约2-5μm），运输和加工中应避免硬物划伤，否则在高温服役时划痕处优先氧化、萌生裂纹。

6. **热处理温度敏感**：固溶温度超过1080℃会导致晶粒粗化（晶粒度降至3级以下），降低抗疲劳性能；时效温度超过780℃则γ’相过度粗化，强度下降。

## 八、存储与运输指南

**存储环境要求**：

- 温度范围：-10℃至40℃

- 相对湿度上限：60%

- 地面垫材：木质或橡胶垫板，离地高度≥100mm，禁止直接接触水泥地面

- 禁止混存物质：酸、碱、重金属粉末、含硫化合物、氯化物盐类

**包装规范**：

- 防潮防锈：内层聚乙烯薄膜+外层防水牛皮纸，中间夹放干燥剂（硅胶，每立方米不少于2kg）

- 外包装：木箱或钢带加固编织袋，木箱内衬泡沫垫缓冲

- 标识：外包装粘贴标签，注明牌号、规格、批次号、净重、生产日期

**运输注意事项**：

- 固定方式：板材之间用软质隔层（橡胶或毛毡）隔开，钢带捆扎牢固

- 防雨防暴晒：车厢必须密闭或有防水篷布覆盖，避免阳光直射

- 吊装要求：使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板材表面

- 明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩爪吊装

## 九、加工操作规范

**切割**：

推荐方法：激光切割（CO₂或光纤激光，功率≥2kW，切割速度2-5m/min，辅助气体为氮气或氩气）；水刀切割（压力≥380MPa，加砂）。厚度≤3mm时可用精密带锯（齿距3-4mm，线速度15-25m/min）。

切割后处理：用锉刀或砂纸去除切口毛刺，切边应圆滑过渡，无微裂纹。禁止使用普通树脂砂轮片切割，因高温摩擦可能引起局部过热、产生热应力裂纹。

**焊接（适用时）**：

推荐方法：钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。

填充金属：推荐使用同牌号焊丝（R30159专用焊丝）或Inconel 625焊丝（AWS A5.14 ERNiCrMo-3）。

焊接参数：电流80-150A（TIG），电压12-18V，焊接速度100-200mm/min。

层间温度：≤100℃（必须等冷却至100℃以下再进行下一道焊接）。

保护气体：氩气纯度≥99.99%，流量10-15L/min（TIG）；背面保护气体流量5-8L/min。

焊后热处理：760℃±10℃去应力退火，保温2小时，炉冷至300℃后空冷。

注意事项：焊前必须清除油污、水分、氧化皮；焊接时避免电弧过长。禁止使用酸性焊剂或含氯助焊剂；禁止在雨雪天或湿度＞80%环境下焊接。

**热处理**：

固溶处理：1050℃±10℃，保温时间按厚度计算（每1mm保温1分钟，不少于10分钟），水淬（水温≤40℃）或快速空冷（厚度≤3mm时可空冷）。

时效处理：760℃±5℃，保温8小时，炉冷至650℃（降温速率≤50℃/h），然后空冷。

注意事项：固溶温度严禁超过1080℃；水淬时工件应完全浸入，避免局部冷却不均。禁止在固溶后直接时效（应冷却至室温后重新加热时效）；禁止在时效过程中打开炉门快速降温。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：推荐使用同牌号紧固件或更高等级的镍基合金（如Inconel 718），避免使用碳钢或不锈钢紧固件，防止高温下电偶腐蚀。

- 密封垫片选型：应使用不含卤素的垫片（如柔性石墨、陶瓷纤维），禁止使用含聚四氟乙烯（PTFE）或氯丁橡胶的垫片，因高温分解产生腐蚀性气体。

- 安装后处理：安装完成后，用中性清洗剂（pH6-8）去除表面油污，然后用去离子水冲洗，干燥后可根据需要涂覆防氧化涂层（如硅基涂料）。

**日常维护方法**：

- 清洁周期：每3个月或每次检修时清洁一次。

- 清洗剂类型：中性清洗剂（如3-5%碳酸钠溶液）或专用镍基合金清洗剂，禁止使用含氯、含氟或酸性清洗剂。

- 防锈/防氧化处理：若长期停用（超过6个月），应在表面涂覆防锈油（如WD-40或同类产品），并用防潮纸包裹。

**常见故障及解决方法**：

1. **表面点蚀**：故障现象为表面出现针孔状腐蚀坑。处理方法：用细砂纸（400目以上）打磨去除腐蚀产物，然后用中性清洗剂清洗，重新钝化（在10%硝酸溶液中浸泡30分钟）。预防措施：避免接触含氯介质，加强定期清洗。

2. **焊缝开裂**：故障现象为焊缝区域出现纵向或横向裂纹。处理方法：铲除裂纹区域至露出母材（用角磨机开坡口），然后按焊接工艺重新焊接，并进行焊后热处理。预防措施：严格控制层间温度，焊前预热（150-200℃），焊后立即进行去应力处理。

3. **热疲劳变形**：故障现象为部件出现翘曲或局部鼓包。处理方法：在固溶温度（1050℃）下进行热矫形，施加适量压应力（不超过材料屈服强度的50%），然后重新时效。预防措施：优化设计避免尖角，增加过渡圆角；控制加热和冷却速率，避免急冷急热。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（可耐受≥300℃）、焊接面罩（遮光号≥10）、阻燃服（如Nomex材料）、防护靴。

- 禁止触碰未冷却工件：热处理后的工件表面温度高达760℃以上，必须等待至室温（用红外测温仪确认低于40℃）后方可触摸。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温工件瞬间汽化引发爆炸，泡沫可能导电）。

**切割加工安全**：

- 防护面罩：激光切割必须佩戴专用激光防护眼镜（波长1064nm，OD≥5）；等离子切割使用遮光号≥12的焊接面罩。

- 排烟系统：切割区域必须有局部排烟装置（风量≥2000m³/h），将镍合金烟尘（含Cr⁶⁺、Ni等有害物质）及时排出。

- 火花隔离：切割区域周围1.5m内不得有可燃物，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：立即停止设备运行，关闭介质阀门，隔离泄漏区域。

- 切断介质源：若涉及高温气体或腐蚀性液体，应迅速切断上游阀门，并开启放空阀泄压。

- 人员防护：操作人员必须佩戴防毒面具（过滤酸性气体）、耐酸手套、护目镜。

- 泄漏介质中和收集：若泄漏介质为酸性，用碳酸氢钠粉末或石灰水中和；若为碱性，用稀醋酸中和。中和后液体收集于专用容器，送危废处理。

- 废弃物分类：含镍、铬的废渣属于HW类危险废物（代码HW17），必须委托有资质的危废处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

**应用场景匹配度**：请根据实际使用温度、介质环境、应力类型选择。若服役温度长期超过950℃，建议考虑单晶高温合金；若以抗腐蚀为主，可考虑Hastelloy C-276等镍基合金。R30159最适合700-950℃、存在热循环的工况。

**关键性能参数**：重点关注PREN值（耐点蚀当量，R30159典型值约30）、高温持久强度（850℃/200MPa寿命）、抗热疲劳寿命（裂纹萌生周次）。建议要求供应商提供第三方检测数据（如SGS、BV）验证这些指标。

**认证要求**：若用于航空航天或核电领域，需确认是否提供NACE MR0175认证（抗硫化氢应力腐蚀）、船级社认证（如DNV、ABS）、ISO 9001体系认证。上海墨钜可提供相应证书。

**备品备件比例**：建议首次采购时，关键部件备件比例不低于20%。若为连续生产，可签订长期协议，保证5年内同质替代。

**核对质保书**：收货后应核对原厂质保书中的化学成分、力学性能、探伤结果是否与订单一致。可要求上海墨钜提供SGS或BV第三方检测报告，以验证性能真实性。

## 十四、价格标准

参考价格区间（以人民币计，含税）：

- 冷轧板（厚度0.5-3.0mm）：380-520元/公斤

- 冷轧板（厚度3.1-6.0mm）：350-480元/公斤

- 锻件/棒材：420-600元/公斤

- 管材：500-750元/公斤

价格随牌号、规格尺寸、采购数量及附加技术要求浮动。附加服务如双认证（NACE+船级社）、第三方检测（SGS/BV）、定制热处理（如特殊时效制度），通常加价5-15%。

批量折扣政策：

- 单批次≥1吨：享3%折扣

- 单批次≥5吨：享5-12%折扣（视牌号及规格）

- 单批次≥10吨：享10-18%折扣

小批量试样加价规则：单批次＜50公斤，价格上浮15-20%；单批次＜10公斤，需另收开模费（如有）及试样加工费，具体请询价。

提示：具体报价请联系曾先生获取精确订单报价，以上价格为参考区间，以实际订单为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏析、非金属夹杂物超标、热处理不当导致的性能不达标）导致失效的，上海墨钜免费更换同规格产品或全额退款。不涵盖因用户加工不当、超规范使用或意外损伤导致的失效。

**技术资料**：随货提供以下资料（中英文双语）：

- 原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验）

- 产品说明书（含物理性能、加工工艺推荐）

- 材料安全数据表（MSDS）

- 推荐加工工艺规程（切割、焊接、热处理参数）

**技术支持**：

- 远程指导：24小时内响应，通过电话、视频或邮件提供技术咨询

- 现场服务：如需工程师到场，48小时内抵达（中国大陆地区），提供焊接工艺评定、热处理调试、故障诊断等服务

**检测服务**：可安排SGS、BV等第三方检测机构进行成分分析、力学性能测试、探伤等。常规检测项目（化学成分+力学性能+探伤）费用由上海墨钜承担；特殊检测项目（如高温持久、热疲劳、腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保老客户维修更换需求。

**售后响应**：质量问题2小时内回复初步意见，48小时内出具详细解决方案。紧急问题（如关键部件失效导致停产）启动绿色通道，优先处理。
