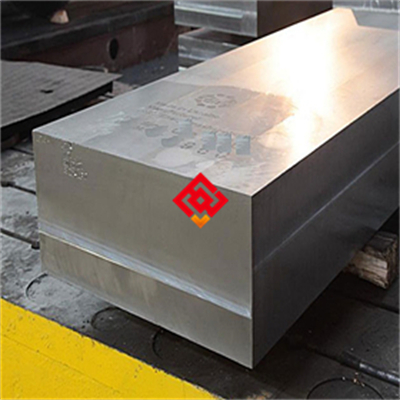

# 2.4617镍基高温合金板材：高温高强与组织稳定

## 一、产品概述与适用范围

2.4617镍基高温合金属于镍基高温合金大类，典型牌号为2.4617（对应国际标准中的Nimonic 80A或Alloy 80A）。该合金以镍为基体，通过添加铬、钛、铝等元素进行固溶强化与时效强化，具有优异的高温强度、良好的抗氧化性能以及组织稳定性，可在650℃至850℃范围内长期服役。核心优势包括：高温抗蠕变能力强，在800℃下仍能保持较高的抗拉强度；抗氧化性能优异，表面可形成致密的氧化铬保护膜；组织稳定性好，长期高温暴露后γ′强化相（一种镍铝钛金属间化合物，是合金的主要强化相）不易粗化；冷热加工性能良好，可制成板材、棒材、锻件等多种规格；抗热疲劳性能突出，适用于温度剧烈交变工况。本产品广泛应用于航空发动机、燃气轮机、核能设备及石油化工等高温关键部件制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）设备，可确保合金成分精确控制与低夹杂物水平。产品严格执行ASTM B637、GB/T 14992等国内外标准，从原材料入厂到成品出厂实施全流程可追溯管理，每批次均附有原厂质保书。上海墨钜以技术严谨、品质稳定著称，为国内外高温合金用户提供可靠的材料解决方案。

## 三、核心功能

1. **高温强度保持能力**：在650℃至850℃范围内，2.4617合金的抗拉强度可达700 MPa以上，屈服强度不低于500 MPa，远优于普通奥氏体不锈钢。例如，在800℃下，其持久强度（在特定温度和应力下保持不断裂的时间）可达100小时以上，满足燃气轮机叶片等高温承载件的使用要求。

2. **抗氧化与抗腐蚀性能**：合金中铬含量约19%~21%，在高温氧化环境中可形成稳定的Cr₂O₃保护膜，氧化增重率在800℃、100小时试验条件下低于0.5 mg/cm²。同时，对含硫、氯等腐蚀性介质具有一定的抵抗能力，适用于工业炉及化工高温环境。

3. **组织稳定性**：通过铝和钛的添加（铝0.5%~1.8%，钛1.8%~2.7%），在时效处理后析出均匀分布的γ′相（一种面心立方结构的金属间化合物，是镍基高温合金的主要强化相），该相在高温下具有良好的抗粗化能力，确保合金在长期服役中性能衰减缓慢。

4. **良好的冷热加工性**：在固溶状态下，2.4617合金具有良好的塑性，可进行冷轧、冷弯等成形操作；在热加工温度区间（1050℃~1150℃）内，变形抗力适中，适用于锻造、热轧等工艺。加工后可通过固溶和时效处理恢复和提升性能。

5. **抗疲劳与抗蠕变性能**：合金具有较高的疲劳极限，在高温交变应力下裂纹扩展速率低；同时，蠕变速率（材料在恒定应力下随时间缓慢变形的速率）在800℃、200 MPa条件下低于1×10⁻⁶/h，适合长期高温承载部件。

## 四、技术特点

### 合金设计思路

2.4617合金的设计核心是通过镍基固溶体基体提供韧性和抗氧化基础，铬元素增强抗氧化和耐腐蚀能力，铝和钛作为γ′相形成元素，在时效过程中析出纳米级强化相，阻碍位错运动，显著提升高温强度。碳含量控制在0.04%~0.10%，形成少量碳化物（如MC型碳化物），进一步稳定晶界。钴的添加（≤2.0%）可提高基体固溶温度，增强高温性能。

### 冶炼工艺

采用真空感应熔炼（VIM）进行初炼，精确控制合金成分，去除有害杂质（如硫、磷、氧、氮）。随后进行真空自耗重熔（VAR）或电渣重熔（ESR），进一步降低非金属夹杂物含量，改善铸锭的均匀性和致密度。对于严格要求低偏析和细晶组织的产品，可结合多火次锻造或轧制工艺。

### 热处理制度

标准热处理工艺分为两步：首先进行固溶处理，温度范围为1050℃~1080℃，保温时间根据板材厚度确定（通常2~4小时），然后快速水淬或空冷，目的是使强化相充分溶解，获得过饱和固溶体。随后进行时效处理，温度范围为700℃~750℃，保温4~8小时后空冷，促使γ′相均匀析出，达到最佳强化效果。对于特殊要求，可采用两级时效（如700℃/4h + 650℃/8h）以优化组织。

### 显微组织控制

固溶处理后，晶粒度应控制在ASTM 5级或更细，避免粗大晶粒降低强度。时效后，γ′相尺寸应控制在20~50纳米，分布均匀，体积分数约15%~20%。需严格控制δ相（一种有害的针状析出相，会降低塑性和韧性）的析出，避免在晶界形成连续膜状结构。通过调整热处理参数和冷却速度，可优化晶界碳化物形态，提升蠕变性能。

### 无损检测及质量保证

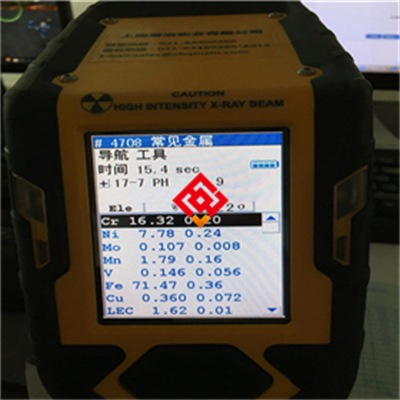

所有板材产品均进行超声波探伤（UT），按ASTM E2375或GB/T 2970标准执行，确保内部无裂纹、夹杂、气孔等缺陷。表面进行液体渗透检测（PT），检查表面开口缺陷。化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）验证。力学性能按ASTM E8或GB/T 228标准进行室温及高温拉伸测试。每批次产品附带详细质保书，包含全部检测数据。

## 五、应用领域

- **航空发动机**：用于制造涡轮叶片、导向叶片、燃烧室衬套、密封环等高温部件，承受高温燃气冲刷和离心应力。

- **燃气轮机**：适用于涡轮盘、叶片、喷嘴等关键热端部件，要求长期在650℃~850℃下稳定工作。

- **核能设备**：用于核反应堆中的高温结构件、控制棒驱动机构及热交换器，要求抗辐照和高温稳定性。

- **石油化工**：用于高温高压反应器内件、裂解炉管、转化炉管束等，抵抗含硫、含氯介质的腐蚀。

- **汽车工业**：用于高性能涡轮增压器转子、排气歧管等，要求耐高温氧化和热疲劳。

- **工业炉窑**：用于热处理炉的炉底板、马弗罐、热电偶保护管等，承受反复升降温。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量（基体）；铬（Cr）：19.0~21.0；钛（Ti）：1.8~2.7；铝（Al）：0.5~1.8；碳（C）：0.04~0.10；钴（Co）：≤2.0；铁（Fe）：≤1.5；锰（Mn）：≤1.0；硅（Si）：≤1.0；硫（S）：≤0.015；磷（P）：≤0.015；铜（Cu）：≤0.2；硼（B）：≤0.008；锆（Zr）：≤0.15。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥950 MPa；屈服强度（Rp0.2）：≥620 MPa；延伸率（A）：≥20%；断面收缩率（Z）：≥25%；硬度：HBW 280~340。

**高温力学性能（800℃典型值）**：抗拉强度：≥700 MPa；屈服强度：≥500 MPa；延伸率：≥15%；持久强度（800℃/100h）：≥200 MPa。

**物理性能（典型值）**：

密度：8.19 g/cm³；熔点：1320℃~1380℃；热导率（20℃）：11.3 W/(m·K)；热导率（800℃）：24.5 W/(m·K)；电阻率（20℃）：1.25 μΩ·m；线膨胀系数（20℃~800℃）：15.6×10⁻⁶ /K；弹性模量（20℃）：213 GPa；弹性模量（800℃）：165 GPa。

**耐腐蚀/高温性能**：

抗氧化性：800℃空气中氧化100小时，增重率≤0.5 mg/cm²；抗硫化腐蚀：在含H₂S气氛中（800℃），腐蚀速率≤0.1 mm/年；临界点蚀温度（CPT）：在3.5% NaCl溶液中，CPT≥60℃（典型值，以实际试验为准）。

**产品规格范围**：

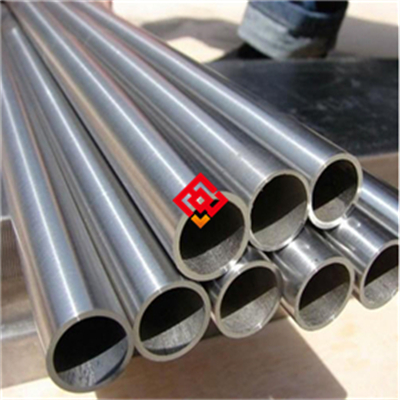

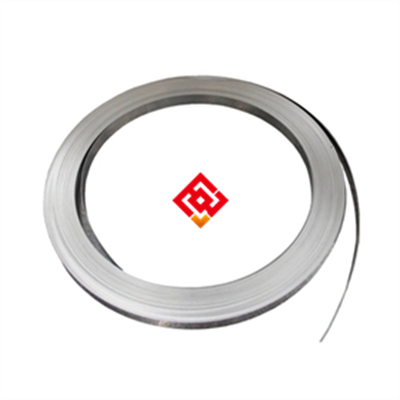

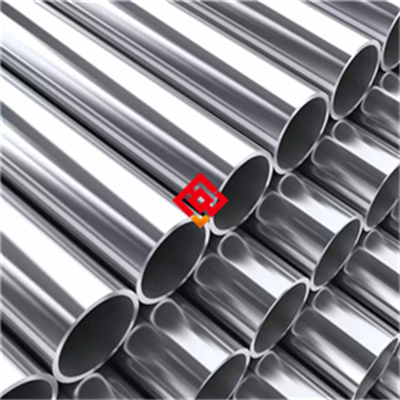

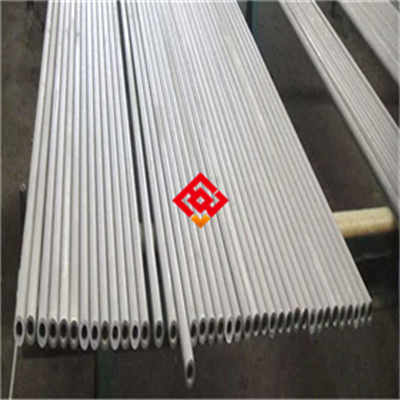

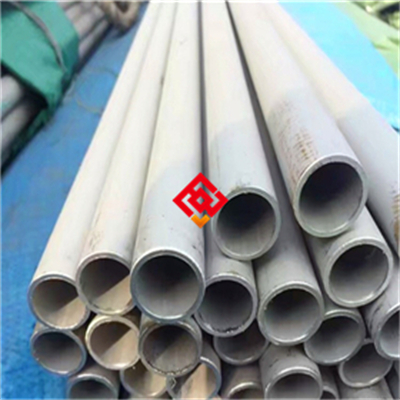

板材：厚度2.0 mm~50 mm，宽度600 mm~2000 mm，长度1000 mm~6000 mm；棒材：直径10 mm~300 mm；管材：外径6 mm~219 mm，壁厚0.5 mm~20 mm；锻件：按图纸定制（最大重量可达500 kg）；丝材：直径0.5 mm~8.0 mm。

**交货状态**：

板材：固溶+时效态（或退火态，根据客户要求）；表面处理：酸洗、磨光或抛光；棒材：固溶+时效态，表面车光或磨光；管材：固溶+时效态，内外表面酸洗；锻件：固溶+时效态，表面粗加工或精加工。可提供预氧化处理。

**批次溯源码解读**：

编码规则示例：MJ-2.4617-202503-A12-HT01-10mm。其中，“MJ”代表上海墨钜；“2.4617”为牌号；“202503”为生产年月（2025年3月）；“A12”为炉号；“HT01”为热处理批号；“10mm”为板材厚度。客户可通过此编码联系上海墨钜查阅原厂质保书，质保书包含冶炼、加工、热处理、检测全流程记录。

## 七、注意事项

1. **热处理敏感性**：固溶处理温度需严格控制在1050℃~1080℃之间，温度过高会导致晶粒粗化，降低强度和韧性；温度过低则强化相无法充分溶解，影响时效效果。冷却速度必须足够快（水淬或强风冷），避免在冷却过程中析出粗大γ′相。

2. **避免长期服役于敏感温度区间**：在750℃~850℃长期服役时，需关注γ′相粗化速率，超过1000小时后可能发生明显性能下降。建议定期进行金相检查，评估组织演变。

3. **禁止接触特定介质**：避免在含高浓度硫、氯、氟的还原性气氛中长期使用，否则可能引发晶间腐蚀或硫化腐蚀。在含卤素介质中，建议进行预氧化处理以增强保护膜稳定性。

4. **加工硬化倾向**：冷加工（如冷轧、冷弯）后材料硬度显著升高，延伸率下降，继续加工前必须进行中间退火（固溶处理），否则易产生裂纹。退火温度建议1050℃~1080℃，保温后快速冷却。

5. **焊接裂纹敏感性**：焊接时需严格控制热输入和层间温度，推荐使用低热输入、多层多道焊工艺。焊接前需对母材进行固溶处理，焊后应立即进行去应力退火（700℃~750℃/2~4小时），否则可能产生热影响区裂纹或应力腐蚀裂纹。

6. **表面划伤风险**：板材表面如有深划伤或凹坑，在高温服役中可能成为疲劳裂纹源。加工和搬运过程中应使用软质垫材，避免金属工具直接接触。

## 八、存储与运输指南

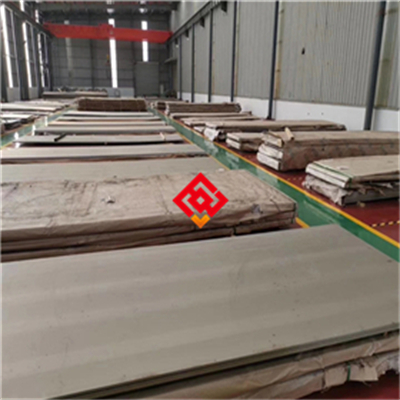

**存储环境要求**：存放于室内干燥、通风良好的仓库，温度范围-10℃~40℃，相对湿度上限为60%。板材应放置在木质或橡胶垫架上，垫高至少100 mm，避免与地面直接接触。严禁与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：板材采用聚乙烯薄膜包裹，内放干燥剂（硅胶或分子筛），外层用木箱或钢带加固。棒材和管材用编织袋包裹，两端加防锈帽。每件包装上标注牌号、规格、批号、数量及“防潮”“防撞”标识。

**运输注意事项**：运输过程中应固定牢固，防止滑动碰撞。使用防水篷布覆盖，避免雨淋和暴晒。吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触产品表面。装卸时轻拿轻放，禁止抛掷。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或撞击产品；禁止用硬质工具刮擦表面；禁止在未包装状态下长时间暴露于潮湿空气。

## 九、加工操作规范

### 切割

**推荐方法**：厚度≤10 mm时，优先使用激光切割（功率2~4 kW，切割速度1~3 m/min，辅助气体为氮气或氩气）；厚度10~30 mm时，采用等离子切割（电流100~300 A，切割速度0.5~1.5 m/min，保护气体为氩气+氢气）；厚度>30 mm时，使用带锯切割（锯带速度20~40 m/min，进给量0.05~0.15 mm/齿）或水刀切割（压力300~400 MPa，磨料为石榴石）。

**切割后要求**：切割边缘需用砂轮打磨去除热影响区氧化皮和微裂纹，打磨深度至少0.5 mm。切割面粗糙度Ra≤6.3 μm。

**注意事项**：禁止使用普通碳化硅砂轮片，推荐使用氧化铝或金刚石砂轮。切割过程中需持续冷却，防止过热导致组织变化。

### 焊接（如适用）

**推荐方法**：氩弧焊（TIG）或熔化极气体保护焊（MIG），优先采用TIG焊以减少热输入。

**填充金属**：推荐使用同材质焊丝（如ERNiCr-3或AWS A5.14 ERNiCrCoMo-1），焊丝直径1.6 mm~3.2 mm。

**焊接参数**：焊接电流80~180 A（TIG），电压12~18 V，焊接速度100~200 mm/min；层间温度控制在150℃以下。

**保护气体**：纯氩气（纯度≥99.99%）或氩气+氦气混合气，流量10~20 L/min。

**焊后热处理**：焊后应立即进行去应力退火，温度700℃~750℃，保温2~4小时，空冷。对于厚板或复杂结构，建议进行固溶+时效处理。

**注意事项**：焊接前母材需清理干净，去除油污、氧化皮。焊接过程中保持气体保护，避免氧化。禁止使用含硫、含氯的焊接材料。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

**固溶处理**：温度1050℃~1080℃，保温时间按每毫米厚度1~2分钟计算（但不少于30分钟），冷却方式为水淬或强风冷。

**时效处理**：温度700℃~750℃，保温4~8小时，空冷。对于要求更高强度的应用，可采用两级时效：700℃/4h + 650℃/8h。

**注意事项**：固溶处理后应在15分钟内完成冷却，避免缓慢冷却导致强化相过早析出。时效处理前应确认固溶处理已充分完成。禁止在固溶和时效之间进行冷加工。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、法兰）推荐使用同材质或更高等级镍基合金（如Inconel 718），避免异种金属接触产生电化学腐蚀。密封垫片应选用无卤素材料（如膨胀石墨、陶瓷纤维），禁止使用含氯橡胶垫片。安装完成后，对焊缝及热影响区进行酸洗钝化处理（使用硝酸+氢氟酸混合液），去除氧化皮和焊接污渍，恢复表面钝化膜。

**日常维护方法**：清洁周期建议每3~6个月一次，使用中性清洗剂（pH 6~8）或去离子水，避免使用含氯、含氟的酸性或碱性清洗剂。清洁后用压缩空气吹干或干燥布擦干。在高温工况下，定期检查表面氧化层状态，如有剥落或异常增厚，需进行重新钝化处理。

**常见故障及解决方法**：

- **表面点蚀**：若在服役中发现表面出现麻点或凹坑，可能是由于局部腐蚀介质浓缩或表面钝化膜破坏。解决方法是停机后清理表面，进行酸洗钝化恢复保护膜，并检查介质成分是否超标。

- **焊缝开裂**：焊缝区域出现裂纹，通常由焊接热输入过大、层间温度过高或焊后热处理不当引起。处理措施是去除裂纹区域，重新焊接并严格控制参数，焊后立即进行去应力退火。

- **变形**：高温服役后部件发生弯曲或扭曲变形，可能是由于应力释放或蠕变导致。建议在安装前进行预加载处理，或增加支撑结构。变形严重时需更换部件，并检查设计应力是否超出材料蠕变极限。

## 十一、安全警示与应急处理

**高温操作安全**：在进行固溶、时效等热处理操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）和阻燃服（如Nomex材质）。禁止触碰未冷却工件，工件温度降至100℃以下方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水产生蒸汽爆炸。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号根据切割方法选择，激光切割需≥10号，等离子切割需≥12号），穿防割鞋和防护服。切割区域需安装排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离区应使用防火毯覆盖，周围禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或应力导致开裂、泄漏，应立即停机隔离，切断介质源（如高温气体、腐蚀性液体）。人员需穿戴防酸防碱防护服、护目镜和防毒面具，避免接触泄漏介质。对于泄漏的腐蚀性介质，使用中和剂（如碳酸氢钠溶液中和酸、稀醋酸中和碱）处理，收集后按危险废物类别（如HW06有机溶剂废物、HW34废酸、HW35废碱）分类处置。受损部件需隔离存放，避免污染其他材料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到加工的全流程指导。

## 十三、购买建议

在选购2.4617镍基高温合金板材时，请从以下方面进行匹配：首先，确认应用场景的温度范围和介质环境，确保合金的高温强度、抗氧化及抗腐蚀性能满足要求。关键性能参数包括PREN值（点蚀当量数，用于评估耐点蚀性能，本合金PREN值约30~35）、高温持久强度（800℃/100h条件下）、硬度值等。其次，根据行业要求确认认证资质，如航空领域需AS9100认证、船用需DNV或BV船级社认证、石油化工需NACE MR0175认证等。建议用户在签订合同前核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。对于关键部件，建议做小批量试样试加工，确认加工性能和最终性能后再批量采购。

## 十四、价格标准

2.4617镍基高温合金板材的价格根据牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间为：标准规格（厚度10~20 mm，宽度1500 mm）板材，单价约280~450元/公斤（含税）。小批量试样（≤100公斤）价格通常上浮15%~20%。批量采购折扣政策：≥1吨可享3%~5%折扣；≥5吨可享5%~12%折扣；≥10吨可享12%~18%折扣。附加服务费用：双认证（如船级社+ISO）加收5%~8%；第三方检测（SGS或BV）按实际项目收取；定制热处理（如两级时效）加收3%~5%。具体报价请联系曾先生获取精确订单报价，报价有效期为15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。若因材料内在质量缺陷（如成分偏差、夹杂物超标、热处理不当等）导致产品在正常使用条件下失效，上海墨钜承诺免费更换或退款，并承担相关运输费用。

**技术资料**：随货提供中英文质保书，内容包括化学成分、力学性能（室温及高温）、无损检测结果、尺寸检验数据；同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：技术问题24小时内远程指导（电话、邮件或视频）；如需现场服务，48小时内安排工程师抵达客户工厂。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担。特殊检测项目（如蠕变、持久、腐蚀试验）按实际报价收取。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。紧急情况下，可提供备用材料先行发货，确保客户生产不中断。
