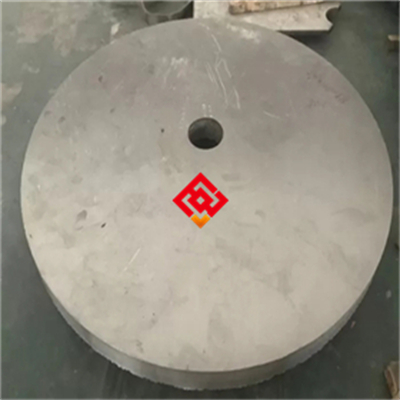

# 2.4660镍基高温合金环件：高温高强与抗氧化

## 一、产品概述与适用范围

2.4660镍基高温合金（对应德国标准W.Nr.2.4660，亦常称为Nimonic 90或类似牌号）属于镍基沉淀硬化型高温合金，是上海墨钜特殊钢有限公司的核心产品之一。该合金通过添加较高含量的铬、钴、钛、铝等元素，在高温环境下展现出卓越的强度保持能力和抗氧化性能。其长期使用温度范围通常在600℃至950℃，短时极限使用温度可达1000℃以上。2.4660合金的核心优势包括：高温抗拉强度与蠕变强度优异，在800℃时仍保持较高屈服强度；抗氧化与抗热腐蚀性能突出，表面可形成致密氧化膜；良好的组织稳定性，长期服役后性能衰减缓慢；热加工塑性较好，可制备大尺寸环件；抗疲劳性能优良，适用于循环热应力工况。该产品特别适合制造航空发动机涡轮盘、燃气轮机高温紧固件、热挤压模具及化工高温反应器内衬等关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等核心装备。公司严格执行ASTM、AMS、GB/T及DIN等国际与国家标准，全流程工艺可追溯，从原材料进厂到成品出库均实施严格的质量控制体系。上海墨钜在高温合金、镍基合金、钴基合金及精密合金领域积累了丰富的生产经验，产品广泛应用于航空航天、能源电力、石油化工及机械制造等高端工业领域。

## 三、核心功能

2.4660镍基高温合金环件具备以下核心功能：

1. **高温强度保持能力**：在600℃至950℃范围内，该合金的抗拉强度和屈服强度显著优于普通奥氏体不锈钢和铁基高温合金。例如，在800℃时，其抗拉强度仍可达500MPa以上（典型值，以实际产品质保书为准），能够承受高应力工况下的长期服役。

2. **抗氧化与抗热腐蚀性能**：合金中铬含量约19%-22%，铝含量约1.0%-1.8%，可在表面形成连续致密的Cr2O3和Al2O3氧化膜，有效阻挡氧、硫及氯等腐蚀性介质的侵蚀。在900℃空气中氧化100小时后的增重率通常低于0.5mg/cm²（典型值，以实际产品质保书为准）。

3. **抗疲劳与抗蠕变能力**：通过精细的晶粒度控制和γ'相（Ni3(Al,Ti)）沉淀强化，合金在高温循环载荷下表现出良好的疲劳寿命，同时蠕变断裂时间较长，适合制造承受交变热应力和恒定机械应力的部件。

4. **良好的冷热加工性能**：合金在固溶态下具有较好的塑性，可进行热锻、热轧及热挤压成型。环件产品经优化热处理后，组织均匀，加工硬化倾向可控，便于后续机械加工。

5. **组织稳定性**：长期高温服役过程中，γ'强化相粗化速率较低，且有害相（如σ相、Laves相）析出倾向小，保证了材料性能的长期可靠性。

## 四、技术特点

上海墨钜生产的2.4660镍基高温合金环件在技术层面具有以下特点：

- **合金设计思路**：该合金以镍为基体，添加铬（19%-22%）赋予抗氧化与耐腐蚀性；钴（15%-21%）提高固溶强化效果并降低基体堆垛层错能，提升高温强度；钛（2.0%-3.0%）和铝（1.0%-1.8%）是γ'相（Ni3(Al,Ti)）的主要形成元素，通过沉淀硬化显著提升高温力学性能；微量硼（0.003%-0.01%）和锆（0.02%-0.08%）可强化晶界，抑制晶界滑移，提高蠕变强度。

- **冶炼工艺**：采用真空感应熔炼（VIM）初炼，以去除气体和有害杂质，随后进行电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，获得低偏析、高纯净度的铸锭。全流程在真空或惰性气氛下操作，严格控制氧、氮、氢含量。

- **热处理制度**：环件产品通常执行标准热处理工艺：首先进行固溶处理（1080℃-1150℃保温1-2小时，随后快速水淬或油淬），使γ'相完全溶解并获得过饱和固溶体；随后进行时效处理（700℃-750℃保温4-8小时，空冷），析出细小弥散的γ'强化相。根据客户要求，可进行双级时效或稳定化处理，以优化组织与性能。

- **显微组织控制**：通过控制热加工变形量（锻造比通常≥3）和热处理参数，获得均匀细小的晶粒组织（ASTM晶粒度4-7级）。γ'相呈球形或立方体形，尺寸控制在50-200nm范围内，分布均匀，无连续网状析出。严格控制δ相及有害相的析出，确保组织稳定性。

- **无损检测及质量保证**：环件产品100%进行超声波探伤（UT），按照ASTM E2375或GB/T 4162标准执行，确保内部无裂纹、夹杂、气孔等缺陷。表面采用液体渗透检测（PT）检查裂纹和折叠。化学成分采用直读光谱仪（OES）和碳硫分析仪检测，力学性能在万能试验机上验证。每件产品均附有可追溯的质保书。

## 五、应用领域

2.4660镍基高温合金环件广泛应用于以下行业及典型部件：

- **航空航天**：制造航空发动机涡轮盘、压气机盘、叶片和高温紧固件，承受高温高速旋转应力。

- **燃气轮机与发电**：用于地面燃气轮机涡轮盘、导向叶片环及燃烧室支撑环，要求长期抗氧化和抗蠕变。

- **石油化工**：制作高温高压反应器内衬、热交换器管板及催化裂化装置的关键环件，抵抗含硫含氯介质腐蚀。

- **机械制造**：作为热挤压模具、热冲头及锻造模具材料，承受高温摩擦和冲击载荷。

- **核工业**：用于核反应堆中高温结构部件及控制棒驱动机构，要求高可靠性和耐辐照稳定性。

- **汽车工业**：高性能涡轮增压器转子及排气系统高温部件，提升发动机效率与寿命。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际产品质保书为准）：**

镍（Ni）：余量；铬（Cr）：19.0-22.0；钴（Co）：15.0-21.0；钛（Ti）：2.0-3.0；铝（Al）：1.0-1.8；铁（Fe）：≤1.5；碳（C）：≤0.08；锰（Mn）：≤0.4；硅（Si）：≤0.4；硼（B）：0.003-0.01；锆（Zr）：0.02-0.08；硫（S）：≤0.008；磷（P）：≤0.015。

**力学性能（室温典型值，以实际产品质保书为准）：**

抗拉强度（Rm）：≥1100 MPa；屈服强度（Rp0.2）：≥750 MPa；延伸率（A）：≥15%；断面收缩率（Z）：≥20%；布氏硬度（HB）：340-400。

高温力学性能（700℃典型值）：抗拉强度≥700 MPa；屈服强度≥500 MPa；延伸率≥12%。

**物理性能（典型值，以实际产品质保书为准）：**

密度：8.18 g/cm³；熔点：1310-1370℃；热导率（20℃）：11.5 W/(m·K)；热导率（800℃）：22.0 W/(m·K)；电阻率（20℃）：1.15 μΩ·m；线膨胀系数（20-800℃）：15.8×10⁻⁶/K；弹性模量（20℃）：215 GPa。

**耐腐蚀与高温性能（典型值，以实际产品质保书为准）：**

临界点蚀温度（CPT）：在6% FeCl3溶液中≥60℃；高温持久强度（800℃，100h）：≥200 MPa；氧化增重率（900℃，100h）：≤0.5 mg/cm²；抗热腐蚀性能（在75%Na2SO4+25%NaCl熔盐中，850℃）：腐蚀速率≤0.3 mm/年。

**产品规格范围：**

环件外径：200-3000 mm；环件内径：150-2800 mm；环件高度：30-600 mm；壁厚：20-200 mm。其他规格可协商定制。

**交货状态：**

固溶+时效态（ST+aged），表面可提供车光、磨光或酸洗处理。也可按客户要求提供固溶态（未时效）或退火态。

**批次溯源码解读：**

编码规则示例：MJ-2.4660-202503-A012-HT01-R500。其中“MJ”代表上海墨钜；“2.4660”为牌号；“202503”为生产年月（2025年3月）；“A012”为炉号；“HT01”为热处理批号；“R500”为规格代码（外径500mm）。客户可通过编码向上海墨钜索取原厂质保书，获取完整的化学成分、力学性能、探伤报告及热处理工艺记录。

## 七、注意事项

1. **避免长期服役的温度区间**：在650℃-750℃长期服役时，需关注σ相析出风险，可能导致脆化。建议定期进行组织检测，必要时进行恢复热处理。

2. **禁止接触的腐蚀介质**：该合金应避免长期接触高浓度还原性酸（如盐酸、稀硫酸）及含氯离子浓度超过500ppm的介质，以防发生点蚀或应力腐蚀开裂。

3. **焊接后必须热处理**：若环件需进行焊接修补或连接，焊后必须进行去应力退火或重新固溶+时效处理，否则焊接热影响区可能产生微裂纹或强度下降。

4. **加工硬化后的中间退火要求**：冷加工（如冷轧、冷拉）时，若变形量超过15%，应进行中间退火（1050℃-1100℃保温15-30分钟，快速冷却），避免开裂或过度硬化。

5. **表面划伤风险**：环件表面划伤、磕碰或加工痕迹在高温服役时可能成为应力集中源和氧化腐蚀起点，应保持表面光洁，禁止使用粗糙工具直接敲击。

6. **热处理敏感性与冷却速度**：固溶处理后必须快速冷却（水淬或油淬），若冷却速度过慢，γ'相会提前析出，降低时效强化效果。

## 八、存储与运输指南

**存储环境要求：**

- 存储温度：-10℃至40℃；相对湿度：≤60%。

- 环件应放置在干燥、通风、无腐蚀性气体的库房内，地面需铺设木质或橡胶垫板，避免直接接触水泥地面。

- 禁止与酸、碱、盐、重金属粉末（如铜粉、铁粉）及有机溶剂混存，防止电化学腐蚀。

**包装规范：**

- 环件表面清洁后，涂覆防锈油或气相防锈剂，然后用塑料薄膜缠绕密封。

- 内置干燥剂（硅胶或蒙脱石干燥剂），外包装采用木箱或高强度编织袋，并加装防震缓冲材料。

- 大尺寸环件需采用钢带固定于托盘上，防止运输中滚动或碰撞。

**运输注意事项：**

- 运输过程中应覆盖防水篷布，防止雨淋和暴晒。

- 吊装时使用尼龙吊带或柔性吊索，禁止钢丝绳直接接触环件表面，防止勒伤和磨损。

- 环件在车厢内应固定牢固，避免剧烈颠簸导致变形或碰撞。

**明确标注禁止行为：**

- 禁止与腐蚀性物质混放。

- 禁止露天存放（包括临时存放）。

- 禁止踩踏、抛掷环件，禁止用金属工具直接敲击表面。

## 九、加工操作规范

**切割：**

- 推荐方法：带锯切割（锯条速度15-25 m/min，进给量0.05-0.15 mm/齿）、等离子切割（电流200-400A，速度500-1000 mm/min）或激光切割（功率3-6 kW，速度1-3 m/min）。水刀切割也可用于薄壁环件。

- 切割后，切口边缘应进行打磨去毛刺，消除微裂纹和应力集中区。

- 注意事项：禁止使用普通砂轮片切割，因其易导致局部过热和表面氧化；切割过程中应使用冷却液，避免热影响区过大。

- 禁止：禁止在无冷却条件下高速切割，禁止使用钝锯条或劣质切割片。

**焊接（如适用）：**

- 推荐方法：钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG），也可采用手工电弧焊（SMAW）配专用焊条。

- 填充金属：推荐使用与母材同质或更高合金化程度的焊丝，如ERNiCrCo-1或AWS A5.14 ERNiCrMo-3。

- 工艺参数：焊接电流80-180 A（TIG）；电压10-15 V；焊接速度80-150 mm/min；层间温度控制在150℃以下。

- 保护气体：纯氩气（纯度≥99.99%）或氩+氦混合气，流量10-20 L/min。

- 焊后热处理：焊后应立即进行去应力退火（850℃-900℃，保温1-2小时，炉冷至300℃后空冷），或重新固溶+时效处理。

- 注意事项：焊接前必须清除表面油污、氧化皮；禁止在强制风冷或潮湿环境下施焊。

- 禁止：禁止使用与母材不匹配的填充金属；禁止焊后不进行热处理直接使用；禁止在焊缝未冷却时进行冲击或加载。

**热处理：**

- 固溶处理：温度1080℃-1150℃，保温时间按有效厚度计算（每25mm保温1小时），保温后快速水淬或油淬（转移时间≤10秒）。

- 时效处理：温度700℃-750℃，保温4-8小时，空冷。

- 双级时效（可选）：第一级760℃/4h，空冷；第二级700℃/8h，空冷，可进一步优化γ'相尺寸分布。

- 注意事项：热处理炉内应保持均匀温场，温差≤±10℃；禁止在氧化性气氛中长时间保温（建议使用氩气或真空保护）。

- 禁止：禁止固溶后缓慢冷却（如空冷或炉冷），禁止时效温度超过780℃（可能导致γ'相粗化）。

*详细操作示意图及参数表请向上海墨钜索取说明书。*

## 十、安装与维护建议

**安装要点：**

- 连接件材质：推荐使用与环件同级别或更高性能的镍基高温合金（如Inconel 718、Waspaloy）制造螺栓、螺母及法兰，避免异种金属接触导致电偶腐蚀。

- 密封垫片选型：应选用无卤素、无硫的垫片材料，如膨胀石墨复合垫片或纯镍垫片，禁止使用含氯橡胶或石棉垫片。

- 安装前，环件与配合件表面应清洁无油污，必要时进行脱脂处理。

- 安装后的酸洗钝化：若环件表面在安装过程中受到污染或轻微氧化，可使用硝酸+氢氟酸混合液（10% HNO₃+2% HF）进行酸洗，然后用清水冲洗并干燥，形成均匀钝化膜。

**日常维护方法：**

- 清洁周期：根据使用环境，每1-3个月进行一次表面清洁。

- 清洗剂类型：推荐使用中性或微碱性清洗剂（pH 7-9），不含氯离子和硫化物。禁止使用盐酸、硫酸或含氯溶剂。

- 防锈/防氧化处理：长期停用的环件，表面应涂覆高温防锈油或气相防锈纸，并密封包装。

**常见故障及解决方法：**

1. **表面点蚀**：若环件在服役后出现麻点或坑蚀，可能由局部氯离子或硫化物腐蚀引起。解决方法：清除腐蚀产物，用细砂纸打磨至金属光泽，重新钝化处理。若点蚀深度超过壁厚10%，建议更换部件。

2. **焊缝开裂**：焊接处出现裂纹，通常由焊接热输入过大、冷却过快或焊后未热处理导致。解决方法：打磨裂纹至完全清除，采用小线能量重新焊接，并立即进行去应力退火。

3. **变形**：高温下环件发生扭曲或尺寸变化，可能因应力释放或超温服役。解决方法：检查服役温度是否超过设计上限，对变形的环件进行热矫正（加热至固溶温度，在模具中加压冷却），若变形量超过允许范围，需更换。

## 十一、安全警示与应急处理

**高温操作安全：**

- 必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）及阻燃工作服（如Nomex材质）。

- 禁止用手或身体直接触碰未冷却的环件（固溶处理后温度可达1100℃以上）。

- 现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化爆裂，导致烫伤和设备损坏）。

**切割加工安全：**

- 操作人员必须佩戴防护面罩（遮光号：等离子切割≥10，激光切割≥12），防止弧光和激光灼伤眼睛。

- 车间应安装强力排烟系统，及时抽走切割产生的金属烟尘（含镍、铬氧化物，具有毒性）。

- 切割区域周围应设置防火花隔帘，防止火花引燃可燃物。

**产品损坏或腐蚀后的应急处理：**

- 若环件发生破裂或严重腐蚀，应立即停机，切断与之相连的介质源（如高温气体、腐蚀性液体）。

- 人员应穿戴防酸碱手套、护目镜和防护服，避免接触泄漏介质。

- 对于泄漏的腐蚀性介质，使用中和剂（如碳酸氢钠溶液处理酸性介质，稀醋酸处理碱性介质）进行中和，然后收集至专用容器。

- 废弃物分类：损坏的环件按金属废料回收（但需标注含镍、钴）；沾染腐蚀性介质的废弃物按危险废物（HW类）处理，交由有资质的单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购2.4660镍基高温合金环件时，建议从以下方面进行匹配：

- **应用场景匹配度**：确认服役温度、应力水平及腐蚀环境是否在合金适用范围内。例如，长期温度超过950℃或存在高浓度还原性酸时，应选择更高等级的合金（如Inconel 718或Hastelloy X）。

- **关键性能参数**：重点核对PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，本合金PREN约30）以评估耐点蚀能力；高温持久强度应满足设计寿命要求；导电率或热导率需符合特定工况。

- **认证要求**：根据行业要求，确认是否需提供船级社认证（如DNV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。上海墨钜可配合提供相关认证文件。

- **备品备件比例**：建议按10%-20%比例采购备件，确保关键设备维修时能及时更换。

建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果，确保产品质量可靠。

## 十四、价格标准

2.4660镍基高温合金环件的价格受以下因素影响：

- **产品型号与牌号**：标准牌号2.4660环件参考价格区间为280-450元/公斤（含税，人民币）。

- **规格尺寸**：小尺寸环件（外径≤500mm）因加工难度低，价格偏低；大尺寸环件（外径≥2000mm）因需大型锻造设备，价格上浮10%-20%。

- **采购数量**：批量采购享受折扣，例如≥1吨可享3%-5%折扣，≥5吨可享5%-12%折扣。

- **附加技术要求**：如需双认证（如船级社+ISO）、第三方检测（SGS/BV）、定制热处理或特殊表面处理，价格上浮5%-15%。

- **小批量试样**：单件或小批量（≤100公斤）试样，通常加价15%-20%，以覆盖工装和检测成本。

具体报价请联系曾先生获取精确订单报价，我们将根据您的图纸、技术要求及数量提供最优惠价格。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂、偏析、热处理不当）导致失效的，上海墨钜免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：提供24小时远程技术指导（电话/微信/邮件）；如需现场服务，48小时内安排工程师抵达客户现场协助解决工艺问题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用另议。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户备件供应无忧。

- **售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。重大质量问题可启动快速换货通道，最大限度减少客户停机损失。

上海墨钜特殊钢有限公司以专业的技术、严格的品质和贴心的服务，为每一位客户提供值得信赖的高温合金产品。
