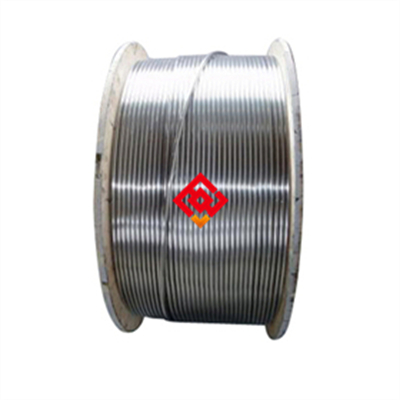

# 2.4669镍基高温合金管材：超高温高强与抗热疲劳

## 一、产品概述与适用范围

2.4669镍基高温合金（对应德国标准DIN 17744 / 材料编号2.4669）属于镍基沉淀硬化型高温合金，专为在极端高温、高应力及频繁热循环工况下长期服役而设计。该合金通过铝、钛等元素形成γ′相（一种以Ni3(Al,Ti)为主要成分的金属间化合物强化相）实现时效强化，同时添加铬、钴、钼等元素提升固溶强化效果与抗氧化能力。其典型使用温度范围为-196℃至980℃，短时极限使用温度可达1050℃。核心优势包括：在900℃以上仍保持较高的抗拉强度和蠕变抗力；优异的抗热疲劳性能，能承受快速升降温循环而不产生裂纹；良好的抗高温氧化和燃气腐蚀能力；组织稳定性高，长期时效后性能衰减缓慢；以及良好的冷热加工成型性能，适合制造复杂结构管材。该产品尤其适用于航空发动机、工业燃气轮机、核反应堆及石油化工等对材料可靠性要求极高的领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，能够严格控制合金的纯净度与成分均匀性。公司严格执行ASTM B163、B167及GB/T 15062等国内外标准，全流程工艺可追溯，确保每一批管材从冶炼、锻造、轧制、热处理到成品检验均符合技术规范。公司长期为航空航天、能源装备、化工设备等领域提供高品质特殊钢及合金材料，在行业内享有良好声誉。

## 三、核心功能

1. **超高温强度保持能力**：在980℃下，2.4669合金的持久强度（指材料在给定温度和恒定载荷下，经过一定时间发生断裂的极限应力）可达80-120 MPa（典型值，以实际产品质保书为准），远优于普通奥氏体不锈钢和多数铁基高温合金，适用于涡轮叶片、燃烧室衬套等高温承力部件。

2. **优异抗热疲劳性能**：合金在1000℃至室温的快速热循环测试中，裂纹萌生寿命超过500次循环（典型值），有效抵抗因温度梯度产生的热应力导致的疲劳破坏，适合用于热交换器、热障涂层基体等需频繁启停的部件。

3. **强抗高温氧化与腐蚀能力**：铬和铝的协同作用在表面形成致密的Cr2O3与Al2O3复合氧化膜，在1000℃空气中氧化增重率低于0.05 mg/cm²·h（典型值），并能在含硫、含氯的燃气环境中保持稳定，适用于化工裂解炉管、废气处理系统。

4. **良好的冷热加工成型性**：该合金在固溶状态下具有中等塑性，可进行冷弯、扩口、缩口等加工，热加工温度范围在1050-1180℃之间，易于制成薄壁、小半径弯曲管材，满足复杂管路系统的设计需求。

## 四、技术特点

**合金设计思路**：2.4669合金以镍为基体，通过添加约16%的铬（Cr）赋予抗氧化和耐腐蚀性能，约8%的钴（Co）提升固溶强化效果并降低基体层错能（指晶体中位错扩展形成层错所需的能量，较低层错能有利于提高蠕变强度），约3%的钼（Mo）强化基体并提高抗还原性介质腐蚀能力，约2.5%的钛（Ti）和1.5%的铝（Al）在时效处理时析出γ′相，使合金获得高强度。同时严格控制碳、硼、锆等微量元素含量，优化晶界强化效果。

**冶炼工艺**：采用“真空感应熔炼（VIM）+ 电渣重熔（ESR）”或“VIM + 真空自耗重熔（VAR）”双联工艺。VIM可有效去除氮、氧、氢等有害气体和低熔点杂质，ESR或VAR进一步细化晶粒、降低偏析，确保合金组织均匀、纯净度高。

**热处理制度**：标准热处理分为两步。第一步为固溶处理：在1080-1120℃保温1-2小时，然后快速水冷或油冷，使合金元素充分溶解到基体中。第二步为时效处理：在700-760℃保温8-16小时后空冷，促使γ′相均匀析出，获得最佳强度与韧性匹配。对于特殊应用，可进行双级时效（如760℃/8h + 650℃/16h）以优化组织稳定性。

**显微组织控制**：经标准热处理后，晶粒度控制在ASTM 4-6级（典型值），γ′相尺寸约20-50纳米，分布均匀。通过控制终锻温度和冷却速度，可避免粗大δ相（一种有害的析出相，通常为Ni3Nb或Ni3Mo型，会降低塑性）的生成，确保管材的韧性和疲劳性能。

**无损检测及质量保证**：所有管材100%进行超声波探伤（UT），按ASTM E213或GB/T 5777标准执行，可检出直径≥0.5mm的缺陷。对于薄壁管，增加涡流探伤（ET）以检测表面及近表面裂纹。关键批次还进行液体渗透检测（PT）和光谱分析（OES）复核成分。每批产品附带原厂质保书，明确列出化学成分、力学性能、探伤结果及热处理记录。

## 五、应用领域

- **航空航天**：航空发动机燃烧室机匣、火焰筒、涡轮导向叶片、加力燃烧室管材，承受高温燃气冲刷与热循环。

- **工业燃气轮机**：燃气轮机过渡段、热端管道、密封环，要求长期在800-950℃下保持强度和抗氧化性。

- **石油化工**：乙烯裂解炉辐射段炉管、转化炉管，在高温、高压、含碳气氛中工作，抗渗碳和抗热疲劳。

- **核能工程**：核反应堆控制棒驱动机构、堆内构件支撑管，在高温、辐照环境下保持尺寸稳定性和力学性能。

- **热处理设备**：真空炉加热元件支撑管、马弗罐、料架，需承受反复升降温及炉内气氛腐蚀。

- **汽车工业**：高性能涡轮增压器涡轮壳、排气歧管，用于发动机排气温度高达950℃的场合。

## 六、产品详细参数

**化学成分（质量分数%，典型值，以实际质保书为准）**：

镍（Ni）：余量；铬（Cr）：15.0-17.0；钴（Co）：7.0-9.0；钼（Mo）：2.5-3.5；钛（Ti）：2.0-2.8；铝（Al）：1.2-1.8；铁（Fe）：≤1.0；碳（C）：≤0.08；硼（B）：≤0.005；锆（Zr）：≤0.05；锰（Mn）：≤0.5；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥1000 MPa；屈服强度（Rp0.2）：≥700 MPa；延伸率（A）：≥20%；硬度：30-38 HRC（洛氏硬度C标尺）；冲击功（KV2）：≥40 J。

**高温力学性能（900℃，典型值，以实际质保书为准）**：

抗拉强度：≥500 MPa；屈服强度：≥350 MPa；持久强度（100小时）：≥100 MPa。

**物理性能（典型值）**：

密度：8.25 g/cm³；熔点：1350-1400℃；热导率（20℃）：11.5 W/(m·K)，（900℃）：25 W/(m·K)；电阻率（20℃）：1.25 μΩ·m；线膨胀系数（20-900℃）：16.5×10⁻⁶ /K；弹性模量（20℃）：210 GPa，（900℃）：155 GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT，指材料在特定腐蚀环境中开始发生点蚀的最低温度）：在6% FeCl₃溶液中≥50℃（典型值）；高温氧化增重率（1000℃，100h）：≤0.05 mg/cm²；抗渗碳性能：在渗碳气氛中（碳活度ac=0.8，950℃，200h）渗碳层深度≤0.1mm（典型值）。

**产品规格范围**：

无缝管：外径6-325 mm，壁厚0.5-30 mm，长度1-12 m；焊接管：外径10-500 mm，壁厚1-20 mm；毛细管：外径0.5-6 mm，壁厚0.1-1 mm。可定制非标尺寸。

**交货状态**：

通常以固溶处理状态交货，表面经酸洗或光亮退火处理，内壁清洁无油污。也可根据要求提供时效状态或冷加工状态。

**批次溯源码解读**：

编码规则示例：MJ-2.4669-2025-03-0123-HT-01-OD25-WT2.5。其中MJ代表上海墨钜；2.4669为牌号；2025-03为生产年月；0123为冶炼炉号；HT-01为热处理批次号；OD25-WT2.5表示外径25mm、壁厚2.5mm。用户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的冶炼、热处理、检验记录。

## 七、注意事项

1. 避免在650-750℃温度区间长期服役，该区间可能析出有害的σ相（一种脆性的金属间化合物相，会降低韧性和耐腐蚀性）和Laves相（一种含铬、钼、硅的脆性相，通常出现在晶界），导致材料脆化。若必须在此温度范围使用，应进行特殊热处理调整。

2. 禁止在含高浓度氯化物（如海水、盐酸）且同时存在拉应力的环境中使用，否则可能发生氯离子应力腐蚀开裂（SCC，指在拉应力和特定腐蚀介质共同作用下产生的脆性断裂）。

3. 冷加工变形量超过15%时，必须在加工后进行中间退火处理（退火温度1050-1100℃，保温30分钟，快速冷却），否则会产生加工硬化（指材料因塑性变形导致强度和硬度升高、塑性下降的现象），导致后续加工困难或产生裂纹。

4. 焊接后必须进行消除应力热处理（在870-980℃保温1-2小时，空冷或炉冷），否则焊接残余应力可能在服役中引发热疲劳裂纹或应力腐蚀开裂。

5. 管材表面严禁产生划伤、凹坑或压痕，这些缺陷在高温下会成为应力集中源和氧化腐蚀的起始点，显著降低疲劳寿命。搬运和安装时需使用软质吊带或衬垫。

6. 该合金对硫、铅、锌等低熔点金属敏感，在高温下接触这些元素会引发晶间脆化（指有害元素沿晶界扩散导致晶界弱化），因此禁止与含铅焊料、含硫油脂或锌基镀层接触。

## 八、存储与运输指南

**存储环境要求**：管材应存放在室内干燥仓库中，环境温度保持在-10℃至40℃，相对湿度不超过60%。管材底部应垫高至少15厘米，使用木质或橡胶垫块，禁止直接接触地面。严禁与酸、碱、盐类化学品、重金属粉末（如铜、锌、铅粉）或含氯的塑料薄膜混放，这些物质可能引起电化学腐蚀或表面污染。

**包装规范**：小口径管材（外径≤50mm）采用塑料薄膜包裹，内加干燥剂（硅胶或分子筛），再装入编织袋或纸箱；大口径管材采用防锈纸缠绕后，外覆塑料编织布或热缩膜，两端用木塞或塑料帽封口，防止异物进入。重要批次需加装木箱，木箱内衬防水油毡。每根管材贴有标签，标明牌号、规格、炉批号、重量。

**运输注意事项**：运输过程中管材应平放并用绑带固定，防止滚动碰撞。使用篷布遮盖，避免雨淋和暴晒。吊装时使用尼龙吊带或宽幅帆布带，禁止使用钢丝绳直接接触管材表面，以免造成压痕或划伤。装载高度不超过车厢栏板，并设置防滑垫块。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或拖拽管材；禁止在管材表面进行切割、焊接或打孔操作（除非在加工车间按规范进行）。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（锯条齿距3-6 TPI，切削速度20-40 m/min）或激光切割（功率2-4 kW，辅助气体为氮气或氩气）。切割后需用锉刀或砂纸打磨端面毛刺及热影响区氧化层，确保表面光滑。禁止使用普通砂轮片进行切割，因其含有的杂质可能嵌入材料表面，在高温下引发腐蚀。切割过程中需使用冷却液（水基乳化液）降温，防止过热导致组织变化。

注意事项：切割速度不宜过快，避免产生裂纹；切割后立即清理切屑，防止划伤管材表面。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属推荐使用同牌号焊丝（如2.4669焊丝）或更高合金化程度的焊丝（如Inconel 625）。焊接电流：TIG为60-120 A（根据管壁厚度调整），电压10-15 V，焊接速度50-150 mm/min。层间温度控制在100℃以下，使用高纯度氩气（≥99.99%）作为保护气体，流量8-15 L/min。焊后必须进行消除应力热处理：在870-950℃保温1-2小时，空冷。

注意事项：焊接前必须清除管材表面油污、氧化皮和水分，使用丙酮或酒精擦拭；禁止在风速大于2 m/s的环境下施焊；焊接过程中应避免电弧擦伤母材表面。详细焊接工艺参数包（包括坡口设计、预热温度、热输入限值等）请向上海墨钜索取说明书。

**热处理**：

固溶处理：加热至1080-1120℃，保温时间按壁厚计算（每1mm保温1-2分钟，但不少于20分钟），然后快速水冷或油冷。时效处理：加热至700-760℃，保温8-16小时，空冷。热处理过程中应使用保护气氛（如氩气或真空炉）防止氧化。禁止在含硫或卤素的气氛中进行热处理。

注意事项：固溶冷却速度必须足够快，否则可能导致γ′相提前析出，降低时效强化效果；时效温度超过上限会加速γ′相粗化（指强化相颗粒长大，导致强度下降），低于下限则强化不足。

## 十、安装与维护建议

**安装要点**：推荐使用与管材同材质或更高级别的连接件（如2.4669法兰、弯头），避免使用不锈钢或碳钢连接件，因电位差可能引起电偶腐蚀。密封垫片应选用无石棉、无卤素的柔性石墨垫片或纯镍垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片，在高温下氯离子会引发应力腐蚀。安装完成后，对焊接部位和表面进行酸洗钝化处理（酸洗液：20%硝酸+5%氢氟酸，室温浸泡15-30分钟），去除氧化皮和杂质，恢复钝化膜。

**日常维护方法**：每季度进行一次外观检查，重点检查管材表面有无点蚀、变色、鼓包或裂纹。清洁周期为每半年一次，使用中性清洁剂（pH值6-8）或去离子水冲洗，禁止使用含氯、含氟的清洗剂。对于高温服役的管材，每次停车后可进行氮气吹扫，清除内部残留的腐蚀性气体。长期停用时，应在管内充入干燥氮气，并封闭管口。

**常见故障及解决方法**：

1. **表面点蚀**：现象为管材表面出现针孔状腐蚀坑。处理措施：立即停机，用砂纸打磨去除点蚀区域至露出金属光泽，然后进行酸洗钝化。若点蚀深度超过壁厚的10%，需更换管段。

2. **焊缝开裂**：现象为焊缝或热影响区出现纵向或横向裂纹。处理措施：停机后打磨清除裂纹，重新焊接并严格执行焊后热处理。若裂纹延伸至母材，需切除损伤段并更换新管。

3. **管材变形**：现象为管材弯曲或局部鼓包。处理措施：检查是否超温或超压运行，调整工艺参数。对于轻微变形，可进行冷校直（注意控制变形量不超过3%）；严重变形需更换。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理、焊接或接触高温管材时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩和阻燃服。禁止触碰未冷却的工件（表面温度可能超过900℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭金属火灾，因水与高温金属接触会产生氢气并引发爆炸。灭火时需使用D类灭火器（专用于金属火灾）或干燥砂土覆盖。

**切割加工安全**：操作人员必须佩戴防冲击护目镜和防护面罩（遮光号≥10，防止激光或电弧伤害）。切割区域应设置排烟系统，及时抽走金属粉尘和有害气体。火花隔离要求：切割区域2米内不得放置易燃物品，地面铺设防火布。

**产品损坏或腐蚀后的应急处理**：一旦发现管材泄漏或破裂，应立即停机隔离，切断介质源（如燃气、蒸汽、腐蚀性液体）。人员应穿戴防酸碱手套、防护服和呼吸器（如介质为有毒气体）。泄漏的介质应使用吸附棉或沙土围堵收集，避免进入下水道。对于腐蚀性液体，使用碳酸氢钠溶液中和后，用大量水稀释冲洗。废弃物应分类收集：金属碎片按HW08类（废矿物油与含矿物油废物）或HW49类（其他废物）处置，具体按当地环保法规执行。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购2.4669镍基高温合金管材时，建议客户从以下方面进行匹配：首先确认应用场景的最高使用温度、压力及介质环境，选择对应的合金牌号和规格。关键性能参数包括：在目标温度下的持久强度（建议要求提供1000小时或更长时间的持久数据）、抗氧化性能（氧化增重率）、以及抗热疲劳寿命（可通过热循环试验验证）。对于石油化工和核电领域，应要求提供NACE MR0175或ISO 15156认证（针对抗硫化物应力腐蚀），以及船级社认证（如BV、DNV、Lloyd‘s）。建议采购时按实际用量增加5-10%的备品备件，用于维修和更换。务必核对上海墨钜原厂质保书中的化学成分、力学性能和探伤结果，并要求提供第三方检测报告（如SGS、BV）以验证性能。对于关键部件，建议进行入厂复检（如超声测厚、硬度测试、光谱成分分析）。

## 十四、价格标准

2.4669镍基高温合金管材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：常规规格（外径≤100mm，壁厚≤10mm）约350-550元/公斤；大规格或薄壁管（外径＞100mm，壁厚＜2mm）约500-800元/公斤；需双认证（如船级社+NACE）或第三方检测（SGS）的批次，上浮10-20%。批量折扣政策：单次采购≥1吨可享3-5%折扣；≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤50公斤）加价15-20%。具体报价请联系曾先生获取精确订单报价，因市场镍价波动，报价有效期为7个工作日。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏离、夹杂物超标、热处理不当导致的性能不达标）导致失效的，上海墨钜将免费更换或退款，不包含因使用不当或加工失误造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：收到用户咨询后，24小时内提供远程技术指导（电话或视频）；如需现场服务，48小时内工程师抵达用户现场，协助解决加工或使用中的问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复检，常规检测项目（如拉伸、硬度、光谱、超声探伤）费用由上海墨钜承担；特殊检测项目（如高温持久、蠕变、腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保用户设备维护需求。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步处理方案，重大质量问题启动专项小组24小时跟进。
