# Alloy901镍铁铬合金管材：高温高强与抗热疲劳的工程解决方案

## 一、产品概述与适用范围

Alloy901属于镍基沉淀硬化型高温合金，典型牌号为Alloy901（UNS N09901）。该合金在650℃以下具有优异的高温强度、良好的抗热疲劳性能以及抗高温氧化能力，特别适用于承受交变热应力和机械应力的高温部件。其使用温度范围通常在-196℃至650℃之间，短时工作温度可达700℃。核心优势包括：一、在600-650℃区间具有较高的抗拉强度和持久强度；二、抗热疲劳性能突出，适合频繁启停工况；三、组织稳定性好，长期服役后性能衰减缓慢；四、加工塑性良好，可制成复杂形状管材；五、对航空煤油、燃气等介质具有良好的抗腐蚀能力。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端装备，严格执行ASTM B407、AMS 5660及GB/T 14992等标准。全流程工艺可追溯，从原材料入库到成品出库均建立完整的质量档案，确保每一批Alloy901管材的性能一致性与可靠性。

## 三、核心功能

1. **高温强度保持能力**：在600℃条件下，抗拉强度仍可保持在800MPa以上，屈服强度不低于600MPa，能够承受高温高压管路的机械负荷。

2. **抗热疲劳性能**：在反复加热冷却循环中（如从室温升至650℃再急冷），合金组织不发生明显开裂，可满足航空发动机及燃气轮机燃烧室部件的苛刻要求。

3. **抗氧化与抗燃气腐蚀**：在650℃空气中连续暴露1000小时后，氧化增重率低于0.3mg/cm²，对含硫燃气也具有较好的耐受性。

4. **良好的冷热加工性**：固溶状态下可进行冷弯、扩口等成形操作，热加工温度范围宽（950-1150℃），便于管材弯曲与焊接。

5. **组织稳定性**：长期时效后γ'强化相（Ni3(Al,Ti)）粗化速率低，650℃时效10000小时后强度下降幅度小于10%。

## 四、技术特点

**合金设计思路**：Alloy901以镍为基体，加入约42%镍、36%铁、12%铬及少量钛、铝、钼等元素。铬提高抗氧化和耐腐蚀性；钛和铝形成γ'相（Ni3(Al,Ti)）实现沉淀强化；钼固溶强化基体并提升抗蠕变能力；铁降低成本并改善加工塑性。碳含量控制在0.02-0.06%以平衡晶界强化与加工性。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经真空自耗重熔（VAR）或电渣重熔（ESR）精炼，有效降低气体含量（氧≤20ppm、氮≤50ppm）及有害杂质（硫≤0.005%），确保纯净度满足航空级要求。

**热处理制度**：标准热处理为固溶处理（1090℃±10℃×2小时，水冷）加双时效（775℃±5℃×4小时，空冷；随后705℃±5℃×8小时，空冷）。该工艺可析出细小弥散的γ'相，获得最佳强韧性匹配。

**显微组织控制**：固溶后晶粒度控制在ASTM 4-6级，时效后γ'相尺寸约20-50nm，体积分数约12-15%。通过控制δ相（Ni3Nb）析出量避免晶界脆化，同时保留适量的MC型碳化物（如TiC）以钉扎晶界。

**无损检测及质量保证**：管材逐支进行超声波探伤（UT，符合ASTM E213标准，灵敏度Φ0.8mm平底孔当量）、涡流探伤（ET，符合ASTM E309标准）及液体渗透检测（PT，符合ASTM E165标准）。每批产品均附带原厂质保书，含炉号、热处理批号及各项检测结果。

## 五、应用领域

- **航空发动机**：用于燃烧室机匣、火焰筒、涡轮外环及加力燃烧室部件，承受高温燃气冲刷与热疲劳。

- **燃气轮机**：制造过渡段衬套、燃料喷嘴及排气系统管路，满足长时间连续运行要求。

- **石油化工**：用于高温高压反应器内构件、乙烯裂解炉管及炼油装置中的热交换器管束。

- **汽车涡轮增压器**：制造涡轮壳及废气再循环管路，应对频繁启停带来的热冲击。

- **核工业**：用于核反应堆控制棒驱动机构及高温气冷堆中的支撑构件。

- **海洋工程**：用于深海采油设备中的高温高压管道系统，兼顾耐海水腐蚀与高温强度。

## 六、产品详细参数

**化学成分（wt%，典型值）**：镍42.0-44.0；铁余量；铬11.0-13.0；钛2.8-3.2；铝0.15-0.35；钼5.0-6.5；碳0.02-0.06；锰≤0.50；硅≤0.35；磷≤0.015；硫≤0.005；铜≤0.20；钴≤0.50；硼0.01-0.02。

**力学性能（室温典型值）**：抗拉强度1100-1250MPa；屈服强度800-950MPa；延伸率15-20%；硬度HRC 32-38；冲击功（夏比V型缺口）≥40J。高温性能（650℃）：抗拉强度≥800MPa；屈服强度≥600MPa；延伸率≥12%；持久强度（650℃/1000h）≥300MPa。

**物理性能**：密度8.21g/cm³；熔点1310-1370℃；热导率（室温）12.5W/(m·K)，（600℃）18.2W/(m·K)；电阻率（室温）1.15μΩ·m；线膨胀系数（20-600℃）15.6×10⁻⁶/℃；弹性模量（室温）205GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃；缝隙腐蚀温度（CCT）≥35℃；650℃空气中氧化增重率（1000h）≤0.3mg/cm²；高温持久强度（600℃/1000h）≥350MPa。

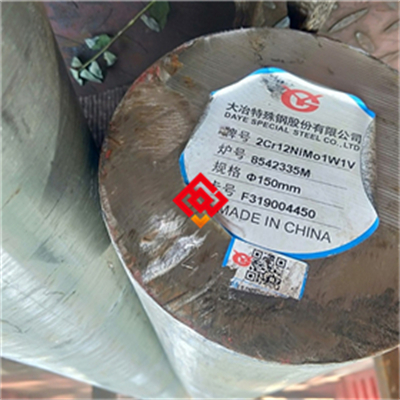

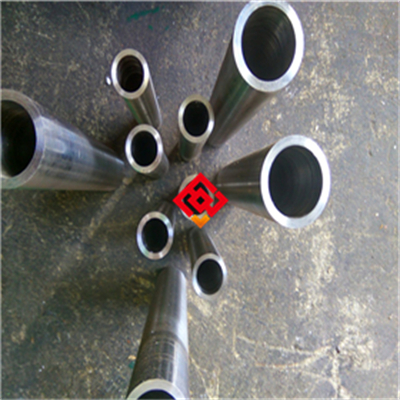

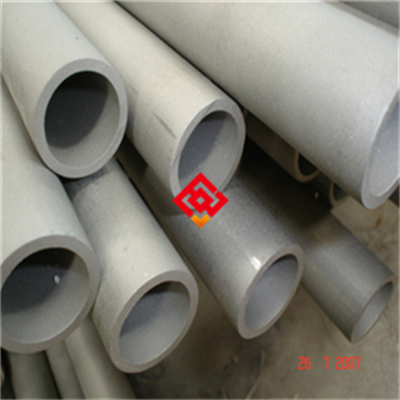

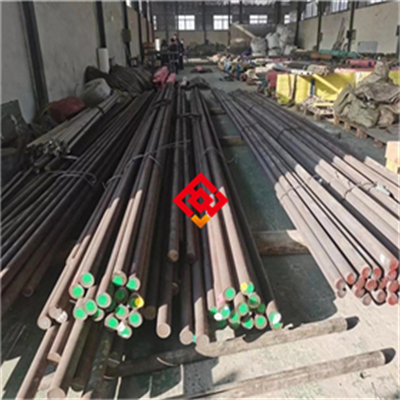

**产品规格范围**：管材外径6-219mm，壁厚0.5-20mm，长度1-12m；也可提供棒材（直径10-300mm）、锻件及丝材。

**交货状态**：固溶态（水冷）或固溶+时效态，表面经酸洗或磨光处理。可依据客户要求提供冷拉精整管。

**批次溯源码解读**：编码规则为MJ-901-年月-炉号-热处理批号-规格代码。例如：MJ-901-202504-1234-HT05-OD50XW5，其中“MJ”代表上海墨钜，“901”为牌号，“202504”为生产年月，“1234”为炉号，“HT05”为热处理批号，“OD50XW5”代表外径50mm壁厚5mm。客户可通过编码在官网或联系曾先生查询全流程质量记录，并索取原厂质保书。

## 七、注意事项

1. 避免在750-850℃区间长期服役，该温度区间会加速γ'相粗化并析出有害的Laves相（Fe2Mo），导致强度急剧下降。

2. 禁止在含硫、氯等卤素元素的高温环境中使用，否则易发生晶间腐蚀和应力腐蚀开裂。

3. 焊接后必须进行焊后热处理（固溶+时效），否则焊缝区域会因应力集中和γ'相析出不良而降低性能。

4. 冷加工变形量超过15%时，需进行中间退火（1090℃×15分钟，水冷），否则会产生加工硬化裂纹。

5. 表面划伤或凹坑会显著降低抗疲劳寿命，搬运和加工过程中应使用软质垫层，避免金属间直接接触。

## 八、存储与运输指南

**存储环境要求**：温度-10℃至40℃，相对湿度≤60%。管材应放置在木质或橡胶垫材上，离地高度≥100mm。严禁与酸、碱、氯盐、硫化物及重金属粉末混存，防止腐蚀性气体侵蚀。

**包装规范**：每根管材先包裹聚乙烯薄膜，内加干燥剂（硅胶包，每米管材至少2包），外层用编织袋或木箱封装。大口径管材采用木箱加固，箱内填充缓冲材料。包装外标注牌号、规格、炉号及“防潮”“防压”标识。

**运输注意事项**：管材应水平放置于专用支架上，用绑带固定，严禁钢丝绳直接接触管体（需垫橡胶片）。运输车辆必须配备防水篷布，严禁露天暴晒或雨淋。吊装时使用吊带或专用夹具，禁止抛掷或滚动管材。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止踩踏、抛掷或从高处跌落管材；禁止使用金属钩直接搬运。

## 九、加工操作规范

**切割**：推荐使用带锯（锯条速度20-40m/min，进给量0.05-0.10mm/齿）或水刀切割（压力380-400MPa，磨料石榴石80目）。切割后断面需用锉刀或砂纸打磨去除毛刺及热影响区，深度至少0.5mm。禁止使用普通砂轮片进行高速切割，因其易产生过热裂纹及表面氧化层。

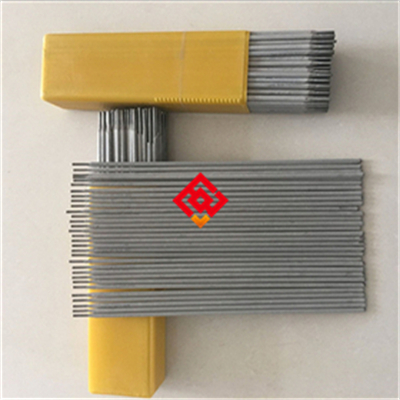

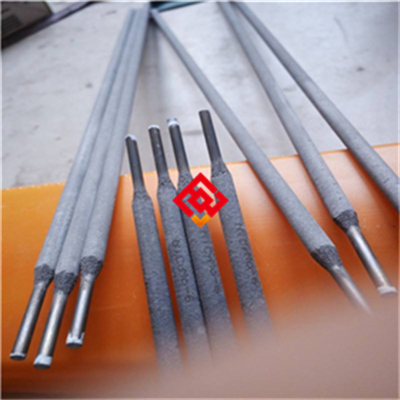

**焊接**：推荐采用氩弧焊（TIG）方法，填充金属选用同材质的Alloy901焊丝（AWS A5.14 ERNiFeCr-2）。焊接参数：电流80-120A，电压12-16V，焊接速度80-120mm/min，层间温度≤150℃。保护气体为纯度≥99.99%的氩气，流量10-15L/min。焊后必须进行固溶+时效热处理（同标准热处理制度）。注意事项：焊接前需清洁坡口区域（去除油污、氧化皮），焊接过程中保持短弧操作，禁止使用含硫或氯的清洗剂。禁止采用手工电弧焊（SMAW）或二氧化碳气体保护焊。

**热处理**：固溶温度1090℃±10℃，保温时间按壁厚每1mm保温2分钟计算（最短不少于30分钟），冷却方式为水淬（水温≤40℃）。时效处理：第一阶段775℃±5℃×4小时，空冷；第二阶段705℃±5℃×8小时，空冷。注意事项：固溶冷却速度必须足够快（水淬），否则γ'相会提前析出导致硬度偏高；时效后不可快速冷却，以免产生内应力。禁止采用炉冷或空冷代替水淬。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（法兰、接头）推荐使用同材质Alloy901或更高等级的Inconel 718，避免使用碳钢或低合金钢以防电偶腐蚀。密封垫片应选用无石棉、不含卤素的石墨增强垫片或柔性石墨垫片。安装完成后，对管材内外表面进行酸洗钝化处理（20%硝酸+5%氢氟酸，50℃×30分钟），然后彻底冲洗并干燥。

**日常维护方法**：清洁周期为每3个月一次，使用中性清洁剂（pH值6-8）配合软布擦拭。对于高温服役后的管材，需检查表面氧化层是否脱落或出现裂纹。在海洋环境中，应每6个月喷涂一次防锈油（无氯型）。

**常见故障及解决方法**：

- **表面点蚀**：若发现直径≤0.5mm的点蚀坑，可使用细砂纸（600目以上）打磨并重新钝化；若点蚀密集或深度≥1mm，需更换管段。

- **焊缝开裂**：检查焊接工艺参数是否合规，重新焊接并严格执行焊后热处理；若裂纹延伸至母材，需切除缺陷段并重新焊接。

- **变形**：管材弯曲变形超过2mm/m时，可采用冷矫直（使用液压矫直机，分多次缓慢施力）；严禁加热矫直，以免改变组织。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩及阻燃服。禁止在未冷却（温度≤100℃）时触碰工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止热胀冷缩导致爆炸或蒸汽烫伤）。

**切割加工安全**：操作人员应佩戴遮光号≥10的防护面罩，防止弧光伤害。切割区域必须安装排烟系统，及时排出金属粉尘及有害气体。火花隔离距离≥5米，周围严禁存放易燃物。

**产品损坏或腐蚀后的应急处理**：发现管材破损或腐蚀泄漏时，立即停机并隔离泄漏区域。切断介质源，打开通风系统。人员必须穿戴防酸服、防酸碱手套及护目镜。若泄漏介质为高温气体或液体，先使用惰性气体（如氮气）吹扫降温。收集泄漏物，酸性介质用碳酸氢钠中和，碱性介质用稀醋酸中和。废弃物按危险废物（HW类）分类，交由有资质的单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

请根据应用场景匹配度选择产品：对于航空发动机部件，需重点核查高温持久强度（650℃/1000h≥300MPa）及抗热疲劳性能；对于石油化工装置，应关注PREN值（约32）及抗硫化氢应力腐蚀能力。建议核对上海墨钜原厂质保书中的化学成分及力学性能数据，并要求提供第三方检测报告（如SGS、BV）以验证性能。对于有船级社认证（如DNV、ABS）或NACE MR0175要求的项目，需在订单中明确注明。备品备件建议按运行装置中同类管材数量的10-15%储备，以应对突发更换需求。

## 十四、价格标准

Alloy901管材参考价格区间为280-450元/公斤，具体根据外径、壁厚及长度而定。小口径薄壁管（外径≤20mm，壁厚≤2mm）因加工难度高，价格上浮15-20%。批量采购≥5吨可享5-12%折扣。附加服务如双认证（船级社+NACE）、第三方检测（SGS/BV）及定制热处理（如特殊时效制度）需另行计价。小批量试样（≤50公斤）加价规则通常上浮15-20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、热处理组织不合格等）导致失效的，免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、拉伸、硬度、超声探伤）费用由上海墨钜承担。

**备品保障**：停产后五年内仍提供同质替代或定制加工服务，确保老客户设备维护无忧。

**售后响应**：质量问题2小时内回复，48小时内出初步方案，7个工作日内完成问题处理。
