# S66286铁镍铬合金棒材：沉淀硬化高强与耐蚀

## 一、产品概述与适用范围

S66286铁镍铬合金（典型牌号：A-286 / UNS S66286）属于沉淀硬化型铁基高温合金，产品大类为沉淀硬化不锈钢。该合金通过沉淀硬化热处理获得高强度与优良的耐腐蚀性能，同时兼具良好的抗氧化性和抗蠕变性，在650℃以下具有稳定的力学性能。其核心优势包括：室温抗拉强度可达1000MPa以上，屈服强度超过700MPa；在500℃~650℃范围内仍保持较高的持久强度与抗松弛性能；对硝酸、磷酸等氧化性介质具有良好耐蚀性；热加工塑性优良，可锻造成形；无磁性或弱磁性，适用于精密仪器部件。该合金特别适用于长期服役于高温、高应力及弱腐蚀环境的部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端设备，严格执行ASTM A638 / AMS 5737 / GB/T 14992等标准，全流程工艺可追溯，确保每一批次产品化学成分、力学性能及内部质量的稳定性与一致性。

## 三、核心功能

1. **高强度与抗蠕变能力**：S66286通过时效析出γ′相（Ni3(Ti,Al)型金属间化合物）实现强化，室温抗拉强度典型值可达1030MPa，屈服强度≥725MPa，在650℃下仍具有较高的持久强度（典型值：100小时持久强度≥350MPa），适用于高温紧固件及涡轮盘。

2. **良好的抗氧化与耐腐蚀性能**：合金中铬含量约15%，在氧化性介质中形成致密的Cr2O3氧化膜，对硝酸、磷酸及大气腐蚀具有良好抗力；在含硫气氛中表现优于普通奥氏体不锈钢。

3. **优异的热加工与冷加工性能**：该合金在固溶状态下具有较好的塑性，可进行锻造、轧制、冷拉等加工；冷加工硬化速率适中，可通过中间退火恢复塑性。

4. **稳定的抗松弛性能**：在高温长期应力作用下，该合金的应力松弛率低，适用于弹簧、垫圈等需要保持预紧力的部件。

5. **无磁性或弱磁性**：经固溶处理后的基体为奥氏体组织，相对磁导率≤1.005，适用于航空发动机传感器及电子设备部件。

## 四、技术特点

**合金设计思路**：S66286以铁为基体，通过添加约25%的镍稳定奥氏体组织，15%的铬提供抗氧化与耐蚀性，同时加入钛（约2.0%）、铝（约0.2%）、钼（约1.3%）及微量硼（0.003%~0.010%）以促进γ′相析出并强化晶界。钛和铝是沉淀硬化的关键元素，钼提高抗点蚀能力，硼改善高温晶界强度。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）或真空自耗重熔（VAR）双联工艺，有效降低气体含量（氧、氮、氢）及非金属夹杂物，确保合金纯净度。

**热处理制度**：标准热处理为固溶处理（980℃±10℃，保温1小时，油冷或水冷）+时效处理（720℃±10℃，保温16小时，空冷）。固溶处理使γ′相完全溶解，时效处理使γ′相均匀析出，获得最佳强化效果。

**显微组织控制**：固溶态组织为单相奥氏体，晶粒度控制在4~7级（ASTM标准）。时效后γ′相尺寸约为10~30nm，均匀分布于晶内。通过控制Ti/Al比及冷却速度，避免有害相（如η相、Laves相）的析出。δ相含量控制在1%以下。

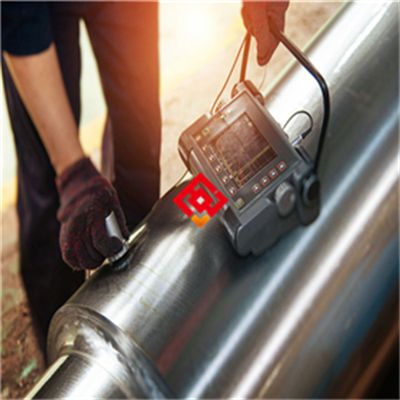

**无损检测及质量保证**：每根棒材均进行超声波探伤（UT）按ASTM A388标准，检测灵敏度不低于φ1.2mm平底孔当量；表面进行液体渗透检测（PT）按ASTM E165标准；化学成分采用直读光谱分析（OES）及红外碳硫分析仪验证；力学性能按ASTM E8/E21标准进行室温及高温拉伸试验。

## 五、应用领域

1. **航空航天**：用于航空发动机高压压气机盘、涡轮盘、紧固件（螺栓、螺母）、弹簧及密封环，工作温度可达650℃。

2. **石油化工**：用于高温高压管道法兰、阀门阀杆、泵轴及热交换器部件，抵抗氧化及弱腐蚀介质。

3. **能源动力**：用于燃气轮机叶片、燃烧室支撑件、核反应堆控制棒驱动机构部件。

4. **汽车工业**：用于涡轮增压器转子、排气系统密封件及高强度弹簧。

5. **精密仪器**：用于无磁要求的环境下的传感器壳体、陀螺仪框架及精密轴承。

6. **海洋工程**：用于海水淡化设备中的高温泵轴及阀门部件（在含氯环境中需谨慎评估）。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳≤0.08；锰≤2.00；硅≤1.00；磷≤0.025；硫≤0.025；铬13.5~16.0；镍24.0~27.0；钼1.00~1.50；钛1.90~2.35；铝≤0.35；钒0.10~0.50；硼0.003~0.010；铁余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥1030MPa；屈服强度（0.2%偏移）：≥725MPa；延伸率：≥15%；断面收缩率：≥20%；硬度：≥32HRC（时效态）。

高温性能（650℃典型值）：抗拉强度：≥700MPa；屈服强度：≥550MPa；持久强度（100小时）：≥350MPa。

**物理性能（典型值）**：

密度：7.94g/cm³；熔点：约1370℃~1430℃；热导率（室温）：约14.2W/(m·K)；（500℃）：约20.5W/(m·K)；电阻率（室温）：约0.91μΩ·m；线膨胀系数（20℃~500℃）：约16.5×10⁻⁶/℃；弹性模量（室温）：约200GPa。

**耐腐蚀/高温性能指标**：

临界点蚀温度（CPT）：在6%FeCl₃溶液中（ASTM G48），CPT≥25℃（典型值，实际取决于表面状态）；高温氧化增重率：在650℃空气中暴露100小时，氧化增重≤0.5mg/cm²；应力腐蚀开裂敏感性：在42%MgCl₂沸腾溶液中，U型弯曲试样48小时不裂（典型值）。

**产品规格范围**：

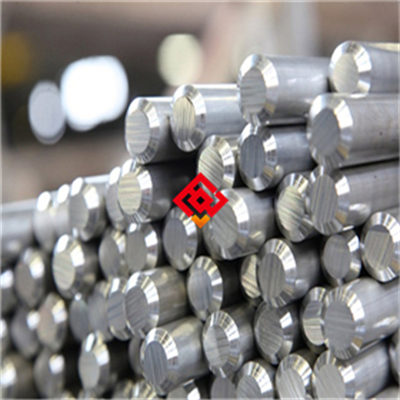

圆棒直径：6mm~350mm；方棒/扁棒：按需求定制；长度：2000mm~6000mm或按客户要求定尺。

**交货状态**：

固溶态（S态）或固溶+时效态（ST态）；表面处理：磨光（光亮棒）、车光或黑皮态。可根据要求进行酸洗或喷砂。

**批次溯源码解读**：

编码规则示例：MJ-S66286-202503-炉号A123-热处理批号HT01-规格Φ50mm。

其中“MJ”代表上海墨钜，“S66286”为牌号，“202503”表示生产年月，“炉号A123”对应冶炼炉次，“热处理批号HT01”对应固溶及时效批次，“规格Φ50mm”为产品直径。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于700℃以上温度**：超过700℃时，γ′相会快速粗化并转变成η相（Ni₃Ti），导致强度急剧下降。

2. **禁止接触还原性含氯介质**：在盐酸、湿氯气等还原性含氯环境中，该合金的耐蚀性较差，易发生点蚀或应力腐蚀开裂。

3. **焊接后必须进行固溶+时效处理**：焊接热影响区会因γ′相溶解而丧失强度，必须重新进行完整热处理以恢复性能。

4. **冷加工硬化后需中间退火**：冷拉或冷轧变形量超过15%时，应进行中间固溶退火（980℃×30min，快速冷却），否则易产生裂纹。

5. **表面划伤或凹坑可能成为疲劳源**：用于旋转或高周疲劳部件时，表面粗糙度Ra应≤1.6μm，且不得有深度超过0.1mm的划伤。

6. **热处理时需控制冷却速度**：固溶后必须快速冷却（油冷或水冷），禁止空冷，否则γ′相会提前析出导致时效强化效果下降。

## 八、存储与运输指南

**存储环境要求**：温度-10℃~40℃；相对湿度≤60%；地面应铺设木质垫板或橡胶垫，严禁直接接触水泥地面；禁止与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存。

**包装规范**：棒材先用聚乙烯薄膜包裹，内附干燥剂（硅胶包），外层用编织袋或木箱包装。对于直径大于100mm的棒材，采用木箱内衬防锈纸包装。出口产品需加防潮袋并真空封装。

**运输注意事项**：运输时应平放或立放，使用绑带固定，防止滚动碰撞。车厢应有防雨篷布覆盖，严禁暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面，以免产生压痕或划伤。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或翻滚；禁止使用铁锤直接敲击产品表面。

## 九、加工操作规范

**切割**：

推荐方法：小直径（≤50mm）使用带锯或冷切锯；中直径（50~150mm）使用等离子切割（切割电流200~400A，速度300~600mm/min）或水刀切割；大直径（>150mm）使用激光切割或带锯。切割后切割面应打磨去除氧化层及热影响区，打磨深度≥1mm。禁止使用普通砂轮片（含铁杂质），推荐使用白刚玉或碳化硅砂轮片。注意事项：切割过程中应保持冷却液充足，防止局部过热导致组织变化。

**焊接（如需焊接）**：

推荐方法：氩弧焊（TIG）或熔化极气体保护焊（MIG），填充金属推荐使用同材质焊丝（如AMS 5802）或Inconel 625焊丝。焊接电流：TIG直流正接，电流80~150A（根据板厚）；电压12~18V；焊接速度80~150mm/min；层间温度≤100℃；保护气体为99.99%纯氩，流量10~15L/min。焊后必须进行固溶（980℃×1h，油冷）+时效（720℃×16h，空冷）处理，以恢复焊缝及热影响区的力学性能。禁止在未热处理状态下承载高温应力。注意事项：焊接前应清理坡口及两侧20mm范围内的油污、氧化皮。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶温度：980℃±10℃，保温时间按截面厚度计算（每25mm保温1小时，最低30分钟），冷却方式为油冷或水冷（快速冷却）。时效温度：720℃±10℃，保温16小时，冷却方式为空冷。注意事项：固溶加热时炉内气氛应为中性或微还原性，避免过度氧化；禁止在固溶后采用缓慢冷却（如空冷）。禁止在时效过程中中途降温或升温。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、法兰）推荐使用同材质或更高级别（如Inconel 718）产品，避免因热膨胀系数差异导致疲劳失效。密封垫片应选用无卤素材料（如柔性石墨、聚四氟乙烯PTFE不含氯），禁止使用含氯橡胶垫片，以免引发应力腐蚀。安装前应用丙酮或无水乙醇清洗接触面油脂，安装后进行酸洗钝化（20%硝酸+5%氢氟酸，40℃~50℃，浸泡20分钟）以恢复表面钝化膜。

**日常维护方法**：清洁周期：每3~6个月（根据介质腐蚀性调整）；清洗剂类型：中性清洗剂（pH6~8）或不含氯的溶剂；严禁使用盐酸、硫酸等强酸清洗。对于高温服役部件，每次停机后应检查表面是否有氧化剥落或裂纹，必要时进行渗透检测。

**常见故障及解决方法**：

1. **表面点蚀**：通常由介质中含氯离子引起。解决方法：清除点蚀区域，重新进行酸洗钝化；如点蚀深度超过壁厚的10%，建议更换部件。

2. **焊缝开裂**：多为焊后未热处理或冷却速度过快导致。解决方法：对焊缝进行打磨，重新焊接并严格执行焊后热处理。

3. **变形**：多由热应力或安装应力导致。解决方法：在安装前进行去应力退火（600℃×2h，缓冷至300℃后空冷）；如变形量超过允许值，应更换部件。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩及阻燃服。禁止用手直接触碰未冷却的工件（工件温度可能超过700℃）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，以防触电或蒸汽爆炸。

**切割加工安全**：操作人员应佩戴防护面罩（遮光号≥12#），切割区域应配备排烟系统，及时排出金属粉尘及有害气体。火花隔离：切割区域周围1.5米内不得有易燃物（油布、纸箱等）。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机隔离，切断介质源（关闭阀门或排放管道）。

2. 人员应佩戴防酸手套、护目镜及防护服，避免直接接触泄漏介质。

3. 如为酸液泄漏，用石灰或碳酸氢钠中和，收集至专用容器；如为腐蚀产物粉末，用湿布覆盖后清理，防止扬尘。

4. 废弃物分类：含铬、镍的腐蚀产物属于危险废物（HW类），应密封包装并交由有资质的危废处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认使用温度是否在650℃以下，介质是否属于氧化性环境。如用于含氯离子或还原性介质，建议选择Hastelloy C-276等更高等级镍基合金。

2. **关键性能参数核对**：根据设计图纸要求，核对PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N，S66286典型PREN值约18~20），高温持久强度是否满足服役寿命要求，硬度是否符合紧固件标准（如ASTM A638中要求≥32HRC）。

3. **认证要求**：如用于航空或船舶，需确认是否需提供NADCAP认证、船级社认证（如DNV、BV、CCS）或NACE MR0175（用于含H₂S环境）认证。

4. **备品备件比例**：建议首次采购时按实际需求量的10%~15%增购备件，用于应急更换或返修。

5. **检测报告验证**：建议核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

S66286铁镍铬合金棒材的参考价格区间为：固溶态Φ20mm~Φ50mm规格，单价约80~120元/公斤（含税，不含运费）；时效态（ST态）加价约10~15元/公斤；超大规格（>200mm）或定制长度（非标定尺）价格上浮10%~20%。批量折扣政策：单批次采购量≥5吨，可享5%~12%折扣（具体根据牌号规格协商）。小批量试样（≤50公斤）加价规则：通常上浮15%~20%。提示：具体报价请联系曾先生（021-67898711）获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非正常夹杂物）导致失效的，经第三方检测确认后，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程（含热处理曲线图）。

**技术支持**：收到咨询后，24小时内提供远程技术指导（微信/邮件/电话）；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担；特殊项目（如高温持久、应力腐蚀）费用双方协商。

**备品保障**：对于已停产牌号或规格，上海墨钜自停产后五年内仍提供同质替代材料或定制加工服务。

**售后响应**：质量问题反馈后，2小时内回复确认，48小时内出具初步解决方案及处理时间表。
