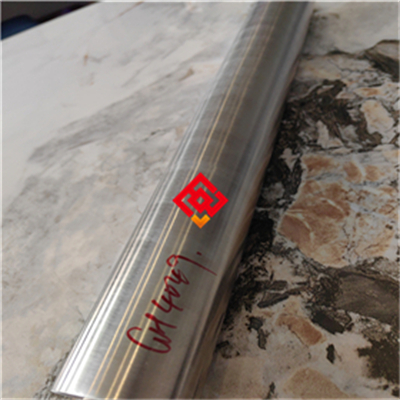

# Incoloy901镍铁铬合金管材：高温高强与抗热疲劳的工程解决方案

## 一、产品概述与适用范围

Incoloy901是一种以镍、铁、铬为基体，通过钛、铝等元素沉淀强化的奥氏体镍铁铬合金（典型牌号：Incoloy901 / UNS N09901）。该合金专为高温高强与抗热疲劳工况设计，使用温度范围覆盖-196℃至+650℃，短时服役温度可上探至750℃。其核心优势包括：一、在650℃以下具有优异的抗拉强度和持久强度，适合承受长期静载荷；二、抗热疲劳性能突出，能够承受频繁的温度循环变化而不产生裂纹；三、良好的抗氧化和抗燃气腐蚀能力，适用于氧化性或弱还原性气氛；四、组织稳定性高，长期时效后不产生有害相脆化；五、冷热加工性能均衡，可制成管材、棒材、锻件等多种形态。该产品不适合用于强还原性含硫气氛或高浓度湿氯环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）设备，严格执行ASTM B407、AMS 5660及GB/T 15062标准进行生产和检验。全流程工艺可追溯，从原料入厂到成品出库均记录于数字化质量管理系统，每批产品均可调取完整的冶炼、热处理、探伤及尺寸检验数据。

## 三、核心功能

1. **高温强度保持能力**：在600℃至650℃范围内，抗拉强度仍可保持在850MPa以上，持久强度（1000小时）不低于350MPa，适用于燃气轮机盘件及紧固件。

2. **抗热疲劳循环能力**：经1000次从650℃至室温的急冷急热循环后，表面无宏观裂纹产生，适合涡轮叶片和发动机环形件。

3. **抗氧化与抗燃气腐蚀**：在650℃空气中氧化增重率小于0.1mg/cm2·h，表面形成致密Cr2O3氧化膜，可抵御燃气中的CO2、水蒸气及微量SO2侵蚀。

4. **组织长期稳定性**：经2000小时时效处理后，γ‘强化相（Ni3(Al,Ti)）尺寸控制在20-50nm，无σ相或Laves相析出，避免脆化风险。

5. **良好的冷热加工性**：热加工温度范围950℃-1150℃，冷加工后可进行中间退火，管材可进行冷轧、冷拔至壁厚1.0mm以下的精密尺寸。

## 四、技术特点

**合金设计思路**：Incoloy901的强化机制以γ’相（Ni3(Al,Ti)）沉淀强化为主，同时通过铬提供抗氧化性，钼提升固溶强化和抗蠕变能力。钛与铝的比例控制在2.5:1至3.5:1之间，确保γ‘相析出充分且不产生有害η相（Ni3Ti）。碳含量控制在0.02-0.06%，形成少量MC型碳化物（TiC）以细化晶粒。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和低熔点杂质；随后进行电渣重熔（ESR）或真空自耗重熔（VAR），进一步降低硫、氧含量并改善铸锭组织均匀性。冶炼过程全程记录温度、真空度及浇注速度。

**热处理制度**：标准固溶处理温度为1090℃±10℃，保温1-2小时，水淬快速冷却；时效处理采用两级时效：第一级720℃保温8小时，炉冷至620℃后第二级保温8小时，空冷。该制度可析出均匀细小的γ‘相，同时避免晶界碳化物连续析出。

**显微组织控制**：最终晶粒度控制在ASTM 4-7级，γ’相体积分数约15-20%，尺寸20-50nm。晶界处允许有少量不连续MC碳化物，禁止出现连续膜状碳化物或δ相。采用金相显微镜和扫描电镜（SEM）进行组织检验。

**无损检测及质量保证**：管材逐支进行超声波探伤（UT），灵敏度按ASTM E213标准，缺陷当量不大于0.5mm平底孔；表面进行液体渗透检测（PT），按ASTM E165标准，不允许有任何线性显示。化学成分采用直读光谱仪（OES）分析，力学性能测试按ASTM E8标准进行。

## 五、应用领域

- **航空航天**：用于燃气轮机涡轮盘、压气机盘、叶片及环形件，承受高温旋转载荷和热循环。

- **石油化工**：用于加氢裂化反应器内件、高温高压管道及阀门，耐氢气和硫化氢腐蚀。

- **电力能源**：用于燃气轮机燃烧室衬套、过渡段及排气系统，耐高温燃气冲刷。

- **汽车工业**：用于涡轮增压器转子及壳体，在650℃废气环境中保持高强度和抗疲劳性。

- **核工程**：用于核反应堆控制棒驱动机构及高温气冷堆换热器管束，耐中子辐照和高温氧化。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍（Ni）40.0-45.0；铬（Cr）11.0-14.0；钛（Ti）2.5-3.5；铝（Al）0.8-1.5；钼（Mo）5.0-7.0；碳（C）≤0.06；锰（Mn）≤0.50；硅（Si）≤0.40；磷（P）≤0.020；硫（S）≤0.015；铁（Fe）余量。

**力学性能（室温典型值，以实际质保书为准）**：抗拉强度Rm 1200-1400MPa；屈服强度Rp0.2 850-1050MPa；延伸率A 12-18%；硬度HRC 35-42；冲击功（室温）≥25J。

**高温力学性能（650℃典型值）**：抗拉强度≥850MPa；屈服强度≥650MPa；持久强度（1000小时）≥350MPa。

**物理性能**：密度8.2g/cm3；熔点1300-1360℃；热导率（室温）12.5W/m·K；电阻率（室温）1.25μΩ·m；线膨胀系数（20-650℃）14.5×10-6/℃；弹性模量（室温）210GPa。

**耐腐蚀与高温性能**：临界点蚀温度（CPT）在6%FeCl3溶液中≥30℃；高温持久强度（650℃，1000小时）≥350MPa；氧化增重率（650℃，空气，100小时）≤0.1mg/cm2·h；抗热疲劳性能（650℃至室温循环1000次）无裂纹。

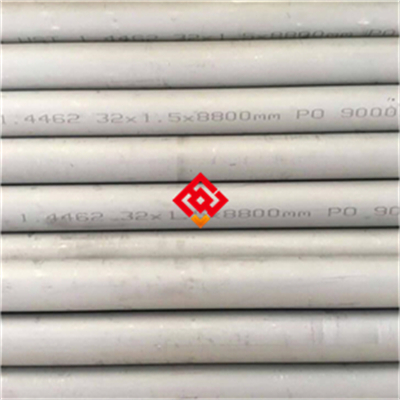

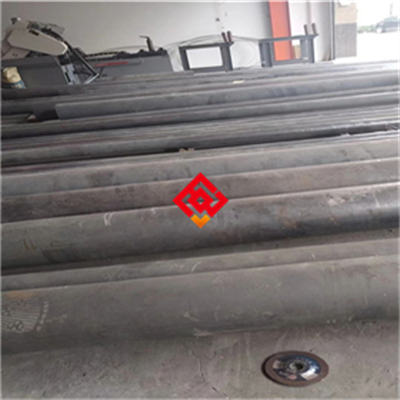

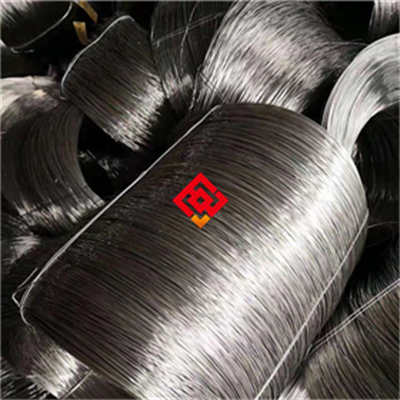

**产品规格范围**：管材外径6-219mm，壁厚0.5-30mm，长度1-12m；棒材直径10-300mm；锻件按图纸定制；丝材直径0.5-8mm。

**交货状态**：固溶+时效状态（ST+AGE），表面经酸洗或磨光处理，管材内外表面粗糙度Ra≤1.6μm。

**批次溯源码解读**：编码规则为 MJ-901-年月-炉号-热处理批号-规格代码，例如MJ-901-202506-A123-720-60×5，其中MJ代表上海墨钜，901代表Incoloy901牌号，202506为生产年月，A123为炉号，720为热处理批号，60×5为外径×壁厚（mm）。客户可通过该编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在550℃-750℃长期服役时承受高应力，防止γ‘相粗化导致强度下降，若必须在此温度区间使用，需缩短检查周期。

2. 禁止接触含硫、含氯的高温气氛，如H2S、SO2、Cl2等，否则会加速晶间腐蚀和氧化剥落。

3. 焊接后必须进行焊后热处理（PWHT），推荐在720℃时效8小时，炉冷至620℃保温8小时，空冷，以消除焊接残余应力并恢复强化相。

4. 冷加工变形量超过15%时，应进行中间退火处理（1090℃固溶后水淬），否则后续加工易产生裂纹。

5. 表面划伤和凹坑会降低抗热疲劳性能，加工和搬运过程中应使用软质垫材保护，严禁用铁锤直接敲击。

6. 该合金对氢脆敏感，在高温高压氢气环境中使用时，应控制氢分压和温度，避免快速冷却。

## 八、存储与运输指南

**存储环境要求**：库房温度应保持在5℃-35℃，相对湿度上限为60%。管材应放置在木质或橡胶垫材上，离地高度不小于200mm，禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）混存，防止电偶腐蚀或化学污染。

**包装规范**：管材内外表面涂覆防锈油（不含氯），然后用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外层采用免熏蒸木箱或编织袋包装。每根管材两端用塑料堵头封闭，防止异物进入。

**运输注意事项**：运输过程中管材应平放并采用尼龙绑带固定，禁止使用钢丝绳直接接触管材表面。车箱顶部必须加盖防水篷布，避免雨淋和暴晒。吊装时使用尼龙吊带或专用吊具，禁止抛掷和翻滚。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放超过24小时；禁止踩踏、抛掷或使用金属工具直接敲击管材。

## 九、加工操作规范

**切割**：推荐采用带锯切割（齿距4-6齿/英寸，线速度15-25m/min）或激光切割（功率3-6kW，氮气辅助，切割速度0.5-2m/min）。切割后必须用锉刀或砂带打磨端面毛刺，去除热影响区氧化层（深度不小于0.5mm）。禁止使用普通碳化硅砂轮片，因其易导致表面过热和微裂纹。水刀切割亦可使用，但需控制磨料粒度（80-120目）。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG），填充金属选用同牌号焊丝（ERNiFeCr-2）。焊接参数：电流80-150A（直流正接），电压12-18V，焊接速度80-150mm/min，层间温度控制在150℃以下。保护气体为纯度99.99%的氩气，流量10-15L/min，背面亦需充氩保护。焊后必须进行焊后热处理（PWHT），工艺同第七条所述。禁止使用手工电弧焊（SMAW）或CO2气体保护焊，因其易导致焊缝增碳和热裂纹。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度1090℃±10℃，保温时间按管材壁厚计算（每1mm壁厚保温1分钟，但不少于30分钟），水淬冷却（水温≤40℃，入水时间不超过30秒）。时效处理：720℃保温8小时，炉冷（降温速率≤50℃/h）至620℃保温8小时，空冷。注意事项：固溶后必须快速水淬，禁止空冷或炉冷，否则会析出粗大碳化物降低性能。禁止在时效过程中快速冷却（如直接水冷），否则会产生内应力。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号Incoloy901或更高级别的Inconel 718，禁止使用碳钢或不锈钢螺栓，因热膨胀系数差异会导致泄漏。密封垫片应选用柔性石墨或不含卤素的膨体聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶垫片。安装完成后，应对焊缝和热影响区进行酸洗钝化处理（硝酸20%+氢氟酸3%，温度50℃，浸泡20分钟），然后用去离子水冲洗干燥。

**日常维护方法**：每3个月进行一次外观检查，重点查看表面有无氧化皮剥落、点蚀或裂纹。每6个月进行一次超声波测厚，监测壁厚减薄情况。清洗剂应选用中性pH值（6-8）的不含氯清洗剂，禁止使用盐酸、硫酸或含氯溶剂。长期停用前应涂覆防锈油并用塑料膜密封。

**常见故障及解决方法**：1. 表面点蚀：通常由氯离子污染引起，先用软布蘸去离子水擦拭，然后用硝酸钝化液（20%硝酸）处理，最后用去离子水冲洗；若点蚀深度超过壁厚10%，建议更换管段。2. 焊缝开裂：多由焊后热处理不当或层间温度过高引起，应磨除裂纹区域，重新焊接并严格控制层间温度≤150℃，焊后立即进行PWHT。3. 管材变形：一般因安装时未设置膨胀节或支撑间距过大导致，应增加U型膨胀节或调整支撑间距（不超过2m），变形量超过1%的管段需更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防热面罩（铝膜面罩）和阻燃服（材质为Nomex或芳纶）。禁止在工件未冷却至室温前触碰（即使表面颜色已变暗，内部温度仍可能超过200℃）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因高温合金与水接触可能引发氢爆或热震开裂。

**切割加工安全**：操作人员必须佩戴遮光号为10-12的防护面罩（针对激光切割）或5-7号（针对带锯），车间必须安装排烟系统（风量≥2000m3/h）以排除金属粉尘和烟气。激光切割区域应设置防火帘，防止火花引燃周边可燃物。

**产品损坏或腐蚀后的应急处理**：若发现管材泄漏或破裂，应立即停机并切断介质源（关闭上下游阀门），隔离事故区域。人员必须穿戴防酸服、防碱手套和护目镜（若介质为高温气体，需额外佩戴正压式空气呼吸器）。泄漏的介质（如油类、酸液）应使用吸附棉或石灰中和收集，严禁直接冲入下水道。废弃物应分类收集：金属废料归入HW08类（废矿物油）或HW34类（废酸）或HW49类（其他废物），委托有资质的危废处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Incoloy901管材时，建议从以下角度评估匹配度：首先确认服役温度是否在-196℃至650℃范围内，若超过650℃但短时可达750℃，需核对持久强度数据；其次关注关键性能参数，如PREN值（耐点蚀当量）≥30，高温持久强度（650℃，1000小时）≥350MPa；第三，根据行业要求选择认证，航空航天领域需AMS 5660认证，石油化工需NACE MR0175认证，核工程需ASME III认证；第四，备品备件比例建议按总用量的10-15%储备，同批次产品优先采购。强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分、力学性能及探伤结果，确保产品性能满足设计要求。

## 十四、价格标准

Incoloy901管材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间（以2025年市场行情为基准）：小口径薄壁管（外径≤50mm，壁厚≤5mm）约280-380元/公斤；中口径管（外径50-150mm）约250-350元/公斤；大口径厚壁管（外径≥150mm）约220-320元/公斤。批量折扣政策：单次采购量≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（≤50公斤）加价规则通常上浮15-20%。如需双认证（如AMS+NACE）、第三方检测（SGS或BV）或定制热处理，每项附加服务加收订单总额的3-5%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分不符、夹渣、裂纹、分层等）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验记录）、产品说明书、化学品安全技术说明书（MSDS）及推荐加工工艺规程。

**技术支持**：接到客户咨询后24小时内提供远程指导（电话或视频）；如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度、密度）费用由上海墨钜承担；非常规项目（如高温持久、蠕变、热疲劳）按实际发生费用协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件更换无忧。

**售后响应**：质量问题2小时内回复，48小时内出具初步处理方案，7个工作日内完成问题闭环。
