# Incoloy alloy330镍铁铬合金环件：高温抗氧化与抗渗碳的工业优选

## 一、产品概述与适用范围

本产品属于镍基合金大类，典型牌号为Incoloy alloy330（UNS N08330）。该合金是一种镍铁铬奥氏体合金，专为高温环境下抗氧化、抗渗碳及抗热腐蚀而设计。其使用温度范围通常在800℃至1150℃之间，在连续高温服役条件下表现出优异的组织稳定性。核心优势包括：在高温下形成致密氧化铬保护膜，有效抵抗氧化皮剥落；对碳化气氛（如渗碳、渗氮环境）具有极低的渗透率，抗渗碳性能显著优于普通不锈钢；良好的高温强度与蠕变抗力，适用于承受中等应力的结构部件；优异的冷热加工性能，可制成环件、管材、板材等复杂形状；抗热震性能好，在急冷急热工况下不易开裂。该产品特别适用于石油化工、热处理炉、垃圾焚烧、发电设备等行业的耐热部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等高端设备，可执行ASTM B535、ASTM B536、GB/T 15007等国内外标准进行生产和检验。全流程工艺可追溯，每一批次产品均附有原厂质保书，确保材料成分、组织及性能的稳定性和一致性。

## 三、核心功能

1. **高温抗氧化能力**：在1000℃下连续暴露100小时后，氧化增重率低于0.1 mg/cm²（典型值，以实际产品质保书为准），氧化皮致密且不易剥落，有效延长部件使用寿命。

2. **抗渗碳性能**：在强渗碳气氛（如乙烯裂解炉环境）中，碳渗透深度通常低于0.1 mm/年（典型值，以实际产品质保书为准），显著优于304H或310S不锈钢。

3. **高温强度保持**：在900℃时，抗拉强度仍可保持在150 MPa以上（典型值，以实际产品质保书为准），能够承受热应力及机械载荷。

4. **抗热疲劳性能**：在多次急冷急热循环（如从1100℃急冷至室温）后，表面未出现明显裂纹，适用于频繁启停的加热炉部件。

5. **良好焊接性**：可采用常规焊接方法（TIG、MIG、手工电弧焊）进行连接，焊接接头经固溶处理后性能可恢复至母材的90%以上。

## 四、技术特点

**合金设计思路**：Incoloy alloy330通过高镍（约35%）和高铬（约19%）的配比，在高温下形成稳定的Cr₂O₃保护膜；同时加入少量硅（约1.2%）和稀土元素，进一步改善氧化膜的附着力和抗渗碳能力。镍元素的加入还提高了奥氏体基体的稳定性，避免高温下发生σ相脆化。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低有害元素（如硫、磷、氧、氮）含量，提高合金纯净度。炉前光谱分析实时监控成分，确保各元素含量在窄范围内波动。

**热处理制度**：标准供货状态为固溶处理，温度范围为1100℃至1150℃，保温时间按截面厚度每25毫米不少于1小时计算，随后快速水淬或空冷（视截面尺寸而定）。固溶处理后组织为单一奥氏体，晶粒度控制在4至7级（ASTM E112标准）。

**显微组织控制**：通过严格控制固溶温度与冷却速度，避免碳化物（如M₂₃C₆）在晶界过多析出，同时控制δ铁素体含量低于1%，确保高温下的组织稳定性与韧性。

**无损检测及质量保证**：环件成品100%进行超声波探伤（UT，按ASTM A388标准，灵敏度等级不低于2.0 mm当量平底孔），表面进行液体渗透检测（PT，按ASTM E165标准）。每批产品附带光谱分析报告、力学性能报告及探伤报告。

## 五、应用领域

- **石油化工行业**：用于乙烯裂解炉炉管、转化炉管、热交换器管束及法兰、环件等高温承压部件。

- **热处理炉行业**：用于渗碳炉、氮化炉、退火炉的炉底辊、辐射管、马弗罐及炉门密封环件。

- **垃圾焚烧发电行业**：用于焚烧炉的燃烧室衬板、过热器管、烟气挡板及密封环件。

- **航空航天领域**：用于发动机尾喷管、加力燃烧室衬套及高温紧固件（非承力关键件）。

- **玻璃及陶瓷工业**：用于玻璃熔窑的料道、搅拌器、成型模具及退火窑辊道。

## 六、产品详细参数

**化学成分（重量百分比，典型范围）**：

- 镍（Ni）: 34.0 ~ 37.0

- 铬（Cr）: 17.0 ~ 20.0

- 铁（Fe）: 余量

- 硅（Si）: 1.0 ~ 1.5

- 锰（Mn）: ≤ 2.0

- 碳（C）: ≤ 0.08

- 磷（P）: ≤ 0.030

- 硫（S）: ≤ 0.015

**力学性能（室温典型值，以实际产品质保书为准）**：

- 抗拉强度：≥ 550 MPa

- 屈服强度（0.2%偏移）：≥ 240 MPa

- 延伸率：≥ 30%

- 硬度：≤ 90 HRB（或≤ 200 HB）

- 高温性能（900℃典型值）：抗拉强度约 150 MPa，延伸率约 40%

**物理性能（典型值）**：

- 密度：7.95 g/cm³

- 熔点：1370℃ ~ 1400℃

- 热导率：100℃时约 12.5 W/(m·K)；500℃时约 18.0 W/(m·K)

- 电阻率：20℃时约 1.05 μΩ·m

- 线膨胀系数（20℃~1000℃）：约 17.5 × 10⁻⁶ /℃

- 弹性模量：20℃时约 196 GPa

**耐腐蚀/高温性能（典型值）**：

- 高温氧化增重率（1000℃×100h）：≤ 0.1 mg/cm²

- 抗渗碳深度（强渗碳气氛，900℃×100h）：≤ 0.1 mm

- 临界点蚀温度（CPT）：在10% FeCl₃溶液中测试，CPT≥ 60℃（非主要考核指标，供参考）

**产品规格范围**：

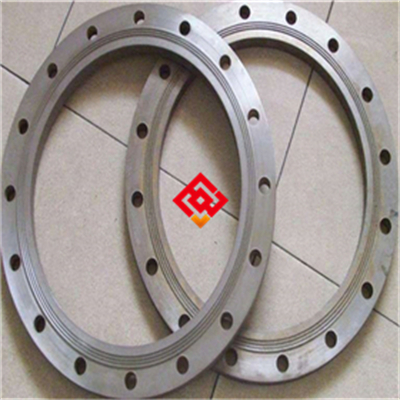

- 环件：外径 200 mm ~ 3000 mm，壁厚 10 mm ~ 200 mm，高度 20 mm ~ 500 mm

- 棒材：直径 10 mm ~ 300 mm

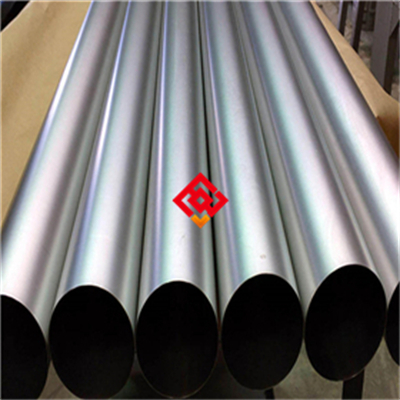

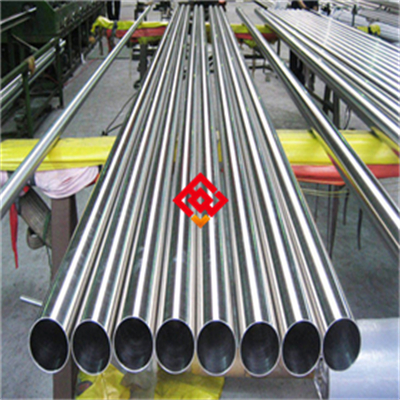

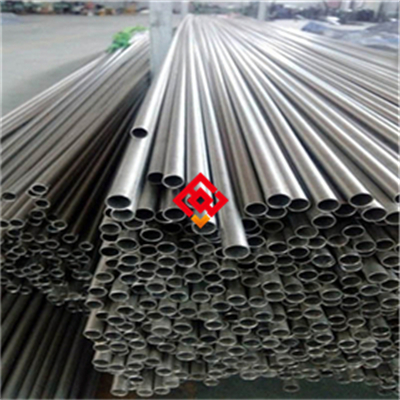

- 管材：外径 20 mm ~ 800 mm，壁厚 2 mm ~ 50 mm

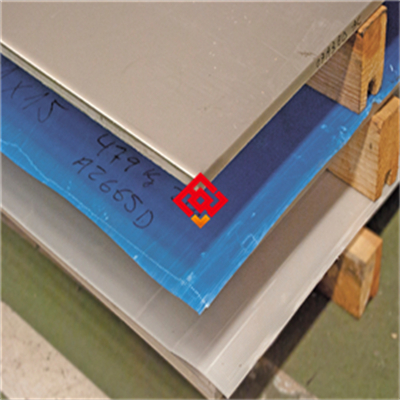

- 板材：厚度 3 mm ~ 80 mm，宽度≤ 2000 mm

- 锻件：按图纸定制

**交货状态**：固溶处理（水淬或空冷），表面经酸洗或喷砂处理，去除氧化皮。也可根据客户要求提供磨光、车光或冷拉状态。

**批次溯源码解读**：编码规则为“MJ-330-年月-炉号-热处理批号-规格代码”。例如：“MJ-330-202503-A0123-HT01-R600”，其中“MJ”代表上海墨钜，“330”代表牌号，“202503”代表生产年月，“A0123”为炉号，“HT01”为热处理批次，“R600”代表外径600mm环件。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在540℃至760℃温度区间长期服役，此区间可能导致碳化物（M₂₃C₆）沿晶界析出，降低冲击韧性。若必须在此区间使用，建议在固溶处理后进行稳定化处理（900℃×2h空冷）。

2. 禁止接触含硫、含氯或含卤素的高温气氛，这些介质会破坏氧化铬保护膜，导致快速腐蚀失效。

3. 焊接后必须进行固溶处理（1100℃~1150℃水淬），以消除焊接应力并恢复耐蚀性。若无法进行固溶处理，至少应进行去应力退火（900℃×2h空冷）。

4. 冷加工（如冷弯、冷冲压）后若变形量超过15%，应进行中间退火（1050℃×30分钟空冷），避免加工硬化导致开裂。

5. 表面划伤、磕碰或凹坑会破坏氧化膜完整性，在高温服役时可能成为氧化或渗碳的起始点。因此，加工和搬运过程中应使用软质垫材（橡胶垫或木垫）保护表面。

6. 该合金在高温下对硫化物（如H₂S）敏感，若环境中硫含量较高，建议选用更高镍含量的合金（如Inconel 600或601）。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风处，环境温度范围-10℃至+50℃，相对湿度上限为70%。产品应放置在木质托盘或橡胶垫上，严禁直接接触地面。禁止与酸、碱、重金属粉末（如锌粉、铜粉）及氯化物（如食盐）混放，以防电化学腐蚀。

**包装规范**：环件表面先涂覆防锈油或防锈剂，然后包裹聚乙烯薄膜（厚度≥0.1mm），内部放置干燥剂（硅胶包，每立方米不少于2包），外层用木箱或编织袋加固。木箱内壁应衬有泡沫板或橡胶垫，防止运输中碰撞。大尺寸环件（外径≥1000mm）需用钢带捆扎固定于托盘上。

**运输注意事项**：运输过程中必须用篷布覆盖，防止雨水和暴晒。固定时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触环件表面，以免造成压痕或划伤。吊装时轻起轻放，严禁抛掷或翻滚。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

- 推荐方法：对于厚度≤50mm的环件，可采用等离子切割（电流200~400A，切割速度500~800mm/min）或激光切割（功率4~6kW，辅助气体为氮气或氩气）。对于厚度＞50mm的环件，推荐使用带锯（锯条齿距4~6 TPI，切割速度20~40m/min）或水刀切割（压力350~400MPa，磨料石榴石80目）。

- 切割后必须用砂轮打磨去除热影响区（约2~3mm），打磨后表面粗糙度Ra≤3.2μm。

- 禁止使用普通碳钢砂轮片，应使用不锈钢专用砂轮（如氧化铝或碳化硅材质），防止铁屑污染。

**焊接（适用时）**：

- 推荐方法：钨极氩弧焊（TIG，直流正接）或熔化极氩弧焊（MIG）。填充金属推荐选用ERNiCr-3（如Inconel 82）或同牌号焊丝（Incoloy 330焊丝）。

- 焊接参数（TIG为例）：焊接电流80~160A（视厚度而定），电弧电压12~16V，焊接速度60~120mm/min。层间温度控制在100℃以下，保护气体为氩气（纯度≥99.99%），流量10~15 L/min。

- 焊后热处理：必须在焊后4小时内进行固溶处理（1100℃~1150℃，水淬）。若无法立即处理，应进行200℃×2h的后热去氢处理。

- 注意事项：焊接前应彻底清除坡口及两侧20mm范围内的油污、氧化皮和水分。禁止在潮湿环境下焊接，禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

- 固溶处理：温度1100℃~1150℃，保温时间按截面厚度每25mm不少于1小时计算。冷却方式：厚度≤50mm时水淬，厚度＞50mm时强制空冷（或水淬，需根据截面尺寸评估）。

- 去应力退火（焊接后）：温度900℃±10℃，保温时间2小时，空冷。

- 注意事项：加热炉内气氛应保持中性或微氧化性，避免还原性气氛（如氢气）导致表面脱碳。禁止使用含硫燃料（如重油）加热。冷却时工件应均匀浸入介质，避免局部冷却不均导致变形或开裂。

## 十、安装与维护建议

**安装要点**：

- 连接件（如螺栓、螺母、法兰）推荐使用同材质（Incoloy 330）或更高级别的高温合金（如Inconel 600或601），避免使用普通碳钢或不锈钢，以防高温下电偶腐蚀或膨胀系数不匹配。

- 密封垫片应选用不含卤素（如氯、氟）的垫片，推荐使用膨胀石墨垫片或陶瓷纤维垫片。禁止使用聚四氟乙烯（PTFE）垫片，因其在高温下会分解产生腐蚀性气体。

- 安装后应对焊接区域或加工表面进行酸洗钝化处理（硝酸浓度10%~15%，温度50℃~60℃，浸泡30分钟），以恢复氧化膜。随后用去离子水彻底冲洗并干燥。

**日常维护方法**：

- 清洁周期：根据服役环境，建议每3~6个月进行一次表面检查与清洁。使用中性清洗剂（pH值6~8，不含氯离子）或去离子水清洗，禁止使用盐酸、硫酸或含氯漂白剂。

- 防锈/防氧化处理：若设备长期停用（超过1个月），应在环件表面涂抹高温防锈油（耐温≥150℃），并用塑料薄膜覆盖。

**常见故障及解决方法**：

1. 表面点蚀：通常由局部氯离子或硫化物沉积引起。解决方法：清除腐蚀产物（用不锈钢刷或细砂纸打磨），重新进行酸洗钝化；若点蚀深度超过壁厚的10%，应更换部件。

2. 焊缝开裂：多为焊接应力或未进行焊后热处理导致。解决方法：打磨裂纹至母材，重新焊接并立即进行固溶处理。若裂纹延伸至母材，需切除整段焊缝后重焊。

3. 环件变形：由于高温下蠕变或安装应力不均引起。解决方法：停机冷却后，在压力机上进行热校正（加热至900℃~1000℃），校正后重新进行固溶处理。若变形量超过设计允许值，应更换。

## 十一、安全警示与应急处理

**高温操作安全**：

- 操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃服（如Nomex材质）。

- 禁止用手触摸未冷却工件，工件温度降至200℃以下后方可进行搬运。

- 现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火，因高温金属遇水可能发生爆炸。

**切割加工安全**：

- 操作等离子或激光切割时，必须佩戴遮光号≥14的防护面罩，并确保排烟系统（风量≥5000 m³/h）正常运转，及时排出金属烟尘。

- 切割区域周围应设置防火帘或火花隔离板，距离可燃物至少5米。禁止在切割区域存放易燃液体（如汽油、酒精）。

**产品损坏或腐蚀后的应急处理**：

- 若发现环件表面出现严重腐蚀或裂纹，应立即停机并隔离相关设备（如关闭阀门、切断介质源）。

- 人员应佩戴防酸手套、护目镜及防毒面具（若涉及有毒介质），避免直接接触腐蚀产物。

- 若泄漏介质为酸或碱，应使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）进行处理，然后用大量水冲洗并收集至专用容器。废弃物应分类为HW类（危险废物），交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择Incoloy alloy330环件时，应从以下方面综合评估：

- **应用场景匹配度**：确认服役温度、气氛（氧化性、渗碳性、硫化性）及应力水平是否在本产品适用范围内。若存在强还原性或高硫环境，建议咨询上海墨钜技术团队选用更高级别合金。

- **关键性能参数**：重点关注抗渗碳深度（或氧化增重率）及高温持久强度（如1000h持久强度值），确保满足设计要求。对于耐腐蚀要求，可参考PREN值（约22，典型值），但该产品主要优势在高温而非耐腐蚀，低温环境慎用。

- **认证要求**：若用于承压设备（如锅炉、压力容器），需确认是否具备相应认证（如ASME BPVC、GB/T 150、船级社认证如DNV、BV等）。上海墨钜可提供NACE MR0175/ISO 15156认证（需提前确认）。

- **备品备件比例**：建议首次采购时按10%~15%的比例储备备件，特别是易损部位（如密封面、焊缝区域）。长期运行设备建议每两年更换一次关键环件。

- **质量验证**：建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。对于高温性能，可要求进行模拟服役环境测试（如1000℃×100h氧化试验）。

## 十四、价格标准

本产品价格因型号、牌号、规格尺寸、采购数量及附加技术要求而异。以下为参考区间：

- 常规尺寸环件（外径≤1000mm，壁厚≤50mm）：约 150 ~ 280 元/公斤

- 大尺寸环件（外径＞1000mm）或特殊壁厚：约 200 ~ 400 元/公斤

- 棒材及管材：约 180 ~ 350 元/公斤

- 锻件（按图纸定制）：需根据复杂程度及加工余量单独报价

**批量折扣政策**：单批次采购量≥5吨，可享受5%~12%的折扣；≥10吨，折扣幅度可至15%。小批量试样（≤50公斤）通常加价15%~20%。如需精确订单报价，请联系曾先生获取实时报价单。提示：具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分不符、内部裂纹、夹渣等）导致失效的，上海墨钜承诺免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：提供24小时内远程技术指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。特殊检测（如高温持久、氧化试验）费用需协商。

- **备品保障**：本产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。对于紧急问题，可启动加急处理流程。
