# Incoloy903镍铁铬合金锻件：低膨胀与高温稳定性的工程解决方案

## 一、产品概述与适用范围

Incoloy903镍铁铬合金属于沉淀硬化型镍基合金（典型牌号：Incoloy903），是一种专为高温高应力环境设计的低膨胀系数合金材料。该合金通过独特的时效强化机制，在650℃以下长期服役时保持优异的高温强度与尺寸稳定性，其线膨胀系数仅为普通奥氏体不锈钢的50%左右。产品核心优势包括：1）低热膨胀特性，可有效减少热循环引起的应力疲劳；2）高温持久强度高，在540℃-650℃区间仍保持良好抗蠕变能力；3）优异的抗高温氧化性能，表面形成致密氧化膜；4）良好的冷热加工性能，可锻造成形复杂部件；5）组织稳定性强，长期时效后析出相分布均匀。适用温度范围为-196℃至650℃，特别适用于对尺寸精度和热稳定性要求苛刻的航空发动机与燃气轮机部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等先进冶炼装备，具备从合金熔炼、锻造、热处理到精密加工的全流程生产能力。所有产品严格执行ASTM B637、AMS 5715及GB/T 14995等国内外标准，每一批次均实现从原材料到成品的工艺可追溯，确保产品性能的一致性与可靠性。

## 三、核心功能

1. 低热膨胀功能：Incoloy903在室温至650℃范围内的平均线膨胀系数仅为7.5×10⁻⁶/℃（典型值），远低于304不锈钢的17.3×10⁻⁶/℃，可有效控制高温工况下部件尺寸变化，避免因热膨胀不匹配导致的密封失效或装配应力。

2. 高温强度保持功能：在540℃条件下，该合金的抗拉强度仍可达900MPa以上（典型值），屈服强度不低于750MPa，适用于涡轮盘、叶片等承受高离心应力的旋转部件。

3. 抗高温氧化与腐蚀功能：合金表面在高温下形成Cr₂O₃与Al₂O₃复合氧化膜，在650℃空气中氧化增重率低于0.1mg/cm²·h（典型值），有效抵抗燃气环境中的高温腐蚀。

4. 组织稳定性功能：通过γ'相（Ni₃(Al,Ti)）的均匀析出强化，在长达10000小时的时效后，析出相粗化速率低，强度衰减不超过5%，确保长期服役可靠性。

5. 良好的冷热加工功能：合金在退火态下可进行冷轧、冷拉等冷加工，热加工温度范围为950℃-1150℃，锻造性能优良，适合生产环形件、盘件及异形锻件。

## 四、技术特点

### 合金设计思路

Incoloy903的合金设计以低膨胀与高温强化为核心目标。关键合金元素包括：镍（约38%）作为基体元素，稳定奥氏体组织并降低热膨胀系数；钴（约15%）进一步抑制膨胀并提高固溶强化效果；钛（约2.5%）与铝（约0.9%）形成γ'强化相（Ni₃(Al,Ti)），提供沉淀硬化效果；铌（约3.0%）部分替代钛，提高γ'相溶解温度并延缓过时效。碳含量控制在0.05%以下，减少碳化物对韧性的不利影响。

### 冶炼工艺

采用“真空感应熔炼+真空自耗重熔”双联工艺（VIM+VAR）。VIM阶段精确控制合金成分，去除有害气体与低熔点杂质；VAR阶段进一步净化组织，降低非金属夹杂物含量，改善铸锭的宏观偏析与微观均匀性，确保锻件各向性能一致。

### 热处理制度

标准热处理制度为：固溶处理（980℃±10℃保温1小时，水淬）+ 时效处理（720℃±5℃保温8小时，炉冷至620℃保温8小时，空冷）。固溶处理使γ'相完全溶解，获得过饱和固溶体；两级时效处理促进γ'相均匀析出并控制其尺寸在20-50nm范围内，实现强度与韧性的最佳匹配。

### 显微组织控制

最终组织为奥氏体基体上弥散分布着球状γ'析出相，晶粒度控制在ASTM 6-8级。通过控制锻造变形量（30%-60%）与终锻温度（不低于950℃），避免δ相（Ni₃Nb）沿晶界析出，防止晶界脆化。每批次均进行金相检验，确保无有害相（如σ相、Laves相）存在。

### 无损检测及质量保证

所有锻件100%进行超声波探伤（按ASTM E2375标准，灵敏度不低于φ0.8mm平底孔当量），关键部位增加液体渗透检测（按ASTM E1417标准）。采用直读光谱仪进行化学成分分析，拉伸试验机进行力学性能验证。每件产品附有可追溯的工艺记录与检测报告。

## 五、应用领域

1. 航空航天领域：用于制造航空发动机涡轮盘、压气机盘、密封环及紧固件，满足高温高应力下的尺寸稳定性要求。

2. 燃气轮机行业：应用于工业燃气轮机的火焰筒、过渡段及叶片固定环，抵抗高温燃气腐蚀与热循环应力。

3. 石油化工领域：用于高温高压反应器中的内衬件、法兰及密封垫圈，适应含硫介质环境。

4. 精密仪器行业：用于光学仪器、测量设备的基准件，利用低膨胀特性保证测量精度。

5. 核能工程领域：用于核反应堆控制棒驱动机构及堆内构件，满足长期辐照下的尺寸稳定性。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

碳（C）≤0.05；锰（Mn）≤0.20；硅（Si）≤0.20；磷（P）≤0.015；硫（S）≤0.015；铬（Cr）≤0.50；镍（Ni）38.0-40.0；钴（Co）14.0-16.0；钛（Ti）2.30-2.70；铝（Al）0.80-1.10；铌（Nb）2.80-3.30；铁（Fe）余量。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度（σb）：1200-1350MPa；屈服强度（σ0.2）：1000-1150MPa；延伸率（δ5）：12%-18%；断面收缩率（ψ）：20%-30%；硬度：HRC 38-44。冲击功（Akv，室温）：20-35J。高温性能（540℃典型值）：抗拉强度≥900MPa；屈服强度≥750MPa；持久强度（540℃/100h）≥700MPa。

### 物理性能（典型值，以实际质保书为准）

密度：8.10g/cm³；熔点：1310-1360℃；热导率（20℃）：12.5W/(m·K)；电阻率（20℃）：1.25μΩ·m；平均线膨胀系数（20-650℃）：7.5×10⁻⁶/℃；弹性模量（20℃）：196GPa。

### 耐腐蚀/高温性能（典型值，以实际质保书为准）

高温氧化增重率（650℃/100h）：≤0.08mg/cm²；高温持久强度（540℃/1000h）：≥650MPa；抗热疲劳性能（20-650℃循环）：500次无裂纹。

### 产品规格范围

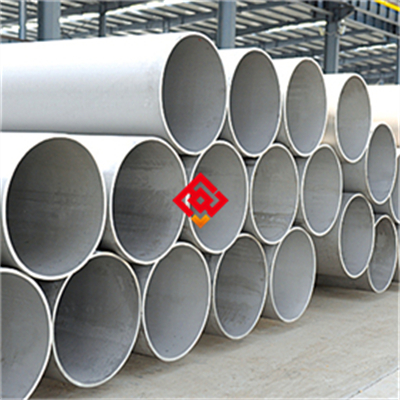

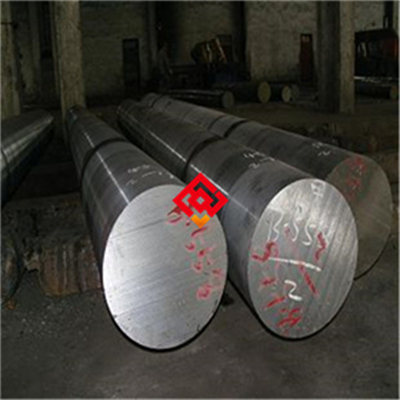

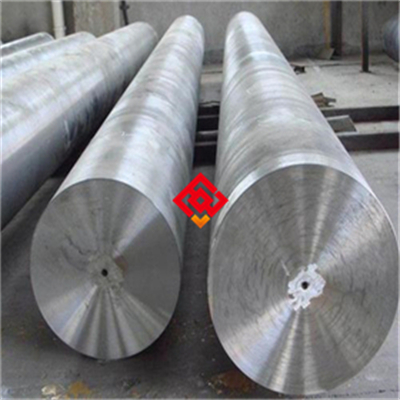

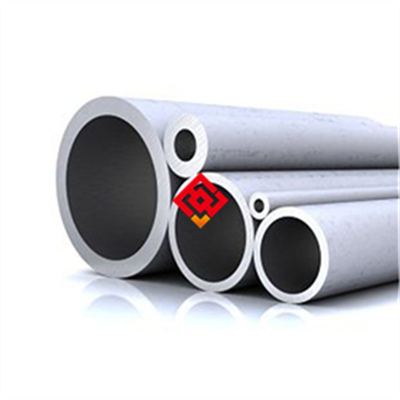

锻件：圆盘件外径200-1200mm，厚度50-300mm；环形件外径300-1500mm，壁厚30-200mm；异形锻件按图纸定制。棒材直径20-300mm。管材外径10-200mm，壁厚2-20mm。丝材直径0.5-8mm。

### 交货状态

固溶+时效状态（标准）；也可按固溶状态（退火态）交货，由客户自行时效处理。表面处理：车光或磨光，粗糙度Ra≤3.2μm。

### 批次溯源码解读

编码规则示例：MJ-903-2405-ESR012-HT03-SP200，其中“MJ”为上海墨钜代码，“903”为牌号，“2405”为生产年月（2024年5月），“ESR012”为电渣重熔炉号，“HT03”为热处理批次号，“SP200”为规格代码（外径200mm盘件）。客户可通过编码向销售部门查询原厂质保书，质保书包含化学成分、力学性能、无损检测报告及尺寸检验记录。

## 七、注意事项

1. 热处理敏感性：Incoloy903对热处理参数敏感，固溶温度偏差超过±15℃或时效时间不足，会导致γ'相析出不充分，强度下降20%以上。严禁随意调整热处理工艺。

2. 加工硬化倾向：冷加工过程中变形量超过15%时，加工硬化显著，硬度可上升HRC 5-8，需进行中间退火（980℃/30分钟，水淬）恢复塑性。禁止在冷加工硬化状态下直接进行高负荷加工。

3. 焊接裂纹敏感性：该合金焊接时热裂纹倾向较高，必须使用同材质填充金属（如ERNiFeCr-2），预热温度150-200℃，层间温度控制在200℃以下，焊后应立即进行去应力退火（720℃/4小时，炉冷）。禁止在无预热条件下进行焊接。

4. 表面划伤风险：表面划伤在高温服役中可能成为疲劳裂纹源，交货后应避免金属件直接接触。禁止使用含卤素的润滑剂或标记笔接触表面。

5. 应力腐蚀倾向：在含氯离子（Cl⁻）的高温水中，该合金可能发生应力腐蚀开裂，服役环境中Cl⁻浓度应低于50ppm。禁止在未进行应力消除处理的情况下直接曝露于含氯介质。

6. 长期服役温度限制：在超过650℃的工况下，γ'相会快速粗化，强度急剧下降，禁止在680℃以上长期使用。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：5℃-35℃；相对湿度上限：60%。产品应放置在干燥、通风的库房内，地面垫高不少于200mm，使用木质或橡胶垫材。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

### 包装规范

锻件采用“塑料薄膜缠绕+干燥剂（硅胶，每立方米不少于2kg）+木箱”包装，木箱内衬防潮纸。棒材与管材采用编织袋或塑料套管包装，两端加塑料端盖。丝材缠绕在工字轮上，外包塑料膜。

### 运输注意事项

运输过程中应固定牢固，防止碰撞与滚动。车辆必须有防雨篷布遮盖，严禁暴晒。吊装时使用尼龙吊带或带橡胶衬垫的钢丝绳，禁止钢丝绳直接接触产品表面。严禁抛掷、踩踏或与其他金属材料混装。

## 九、加工操作规范

### 切割

推荐方法：带锯（锯条速度20-30m/min，进给量0.05-0.1mm/齿）或激光切割（功率3000-6000W，切割速度1-2m/min，辅助气体为氮气）。切割后边缘应打磨去除熔渣与热影响区，粗糙度Ra≤6.3μm。禁止使用普通砂轮片切割，因砂轮中的杂质可能嵌入表面导致腐蚀。详细切割参数表请向上海墨钜索取说明书。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：ERNiFeCr-2（对应Incoloy903）。焊接参数：TIG焊电流80-120A，电压12-16V，焊接速度80-120mm/min；MIG焊电流150-200A，电压20-25V，焊接速度200-300mm/min。层间温度控制：≤200℃。保护气体：99.99%氩气，流量15-25L/min。焊后热处理：720℃±5℃保温4小时，炉冷至300℃以下空冷。注意事项：焊接前需清理表面油污、氧化皮，坡口采用机械加工。禁止在风速大于2m/s的环境下焊接，禁止使用含氧的保护气体。详细焊接工艺参数包请向上海墨钜索取说明书。

### 热处理

固溶温度：980℃±10℃，保温时间按有效厚度1小时/25mm计算，水淬（水温≤40℃）。时效温度：第一级720℃±5℃保温8小时，炉冷至620℃保温8小时，空冷。注意事项：加热过程中应防止氧化，可采用氩气保护或涂覆防氧化涂料。禁止在超过1000℃时保温，避免晶粒粗化。禁止采用油淬，因残留油可能引起高温碳化。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质：推荐使用同牌号Incoloy903或更高级别的高温合金（如Inconel718）螺栓、螺母。密封垫片：选用无卤素石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装前表面应进行脱脂清洗（使用丙酮或异丙醇），安装后需进行酸洗钝化处理（20%硝酸+3%氢氟酸，50℃浸泡30分钟），去除表面氧化皮与污染物。

### 日常维护方法

清洁周期：每3个月或每次停机检修时。清洗剂：中性清洗剂（pH 6-8）或去离子水，禁止使用含氯、含硫的清洗剂。清洁后用干燥压缩空气吹干。防锈/防氧化处理：表面涂覆高温防氧化涂层（如铝硅涂层），每12个月重新涂覆一次。

### 常见故障及解决方法

1. 表面点蚀：原因多为表面附着氯化物，处理措施为用去离子水冲洗后，进行重新酸洗钝化，并检查服役环境中氯离子来源。

2. 焊缝开裂：原因包括预热不足或焊后热处理不当，处理措施为打磨裂纹至母材，按焊接规范重新补焊，并严格控制层间温度。

3. 变形量超标：原因可能是热循环不均匀或装配应力过大，处理措施为重新进行去应力退火（720℃/4小时），并检查安装对中情况。

## 十一、安全警示与应急处理

### 高温操作安全

操作高温工件（≥300℃）时，必须佩戴耐高温手套（耐温≥400℃）、防热面罩及阻燃服。禁止直接触碰未冷却至室温的工件。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸或氢脆。

### 切割加工安全

操作激光切割或等离子切割时，必须佩戴遮光号≥10的防护面罩，切割区域应设置排烟系统（抽风量≥2000m³/h），火花飞溅区域应设置防火隔离帘。禁止在无排烟系统的密闭空间内进行切割。

### 产品损坏或腐蚀后的应急处理

1. 立即停机并隔离故障区域，切断介质源（如高温燃气、腐蚀性液体）。

2. 操作人员必须穿戴化学防护服、防酸碱手套及护目镜。

3. 泄漏介质应使用砂土或专用吸附材料进行中和收集，酸性介质用碳酸氢钠中和，碱性介质用稀醋酸中和。

4. 废弃的合金碎片及污染物分类收集，按危险废物（HW类，如HW49）交由有资质单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. 应用场景匹配度：请确认服役温度是否在-196℃至650℃范围内，若超过上限请考虑Inconel718或Waspaloy等更高耐温合金；若仅需低膨胀特性（如精密仪器），可选用Invar36。

2. 关键性能参数验证：核对PREN值（Incoloy903的PREN值约为12，主要关注低膨胀性而非耐点蚀）；高温持久强度应满足设计寿命要求。建议要求提供540℃/100h持久强度测试数据。

3. 认证要求：航空领域需提供AMS 5715认证；核工业需提供ASME NQA-1质量保证文件；石油化工建议提供NACE MR0175兼容性声明。

4. 备品备件比例：对于连续生产设备，建议按20%比例采购备件，防止突发失效导致停机。

5. 检测验证：建议要求上海墨钜提供原厂质保书，并安排SGS或BV进行第三方成分与力学性能检测，确保批次间一致性。

## 十四、价格标准

参考价格区间（以实际询价为准）：Incoloy903锻件（固溶+时效态）价格约为350-550元/公斤，具体根据规格尺寸、采购数量及附加技术要求浮动。批量折扣政策：单批次采购≥5吨，可享受5%-12%折扣；≥10吨，折扣幅度可达10%-15%。小批量试样（≤50公斤）加价规则：通常上浮15%-20%。附加服务费用：双认证（如AMS+ASME）加收8%-12%；第三方检测（SGS/BV）按检测项目计费。具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

1. 质保期：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、热处理不当）导致失效的，经第三方检测确认后，免费更换同规格产品或全额退款。

2. 技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

3. 技术支持：收到技术咨询后24小时内远程指导；如需现场服务，48小时内安排工程师抵达现场。

4. 检测服务：可安排SGS、BV等第三方检测，常规项目（成分、拉伸、硬度、探伤）费用由上海墨钜承担，非常规项目（如高温持久、蠕变）费用协商。

5. 备品保障：产品停产后五年内，仍可提供同质替代材料或定制加工服务。

6. 售后响应：质量问题反馈后2小时内回复，48小时内出具初步处理方案。
