# DZ422B定向凝固柱晶高温合金定向铸件——改性强化热稳定性佳

## 一、产品概述与适用范围

DZ422B属于定向凝固柱晶高温合金大类，典型牌号为DZ422B。该产品是在DZ422合金基础上通过成分改性开发的定向凝固柱晶高温合金，具有优异的高温强度、良好的热疲劳抗性和卓越的组织热稳定性。其使用温度范围覆盖900℃至1050℃，特别适用于航空发动机及燃气轮机热端部件的制造。核心优势包括：一、通过定向凝固工艺获得平行于应力方向的柱晶组织，显著提升纵向力学性能；二、改性强化后抗蠕变能力较基础牌号提升15%以上；三、在高温长期服役过程中组织稳定性优异，γ′强化相粗化速率低；四、抗氧化性能良好，在1000℃以下可形成致密保护性氧化膜；五、铸造工艺性能优良，可生产复杂薄壁定向铸件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备定向凝固铸造生产线、真空感应熔炼炉及全流程热处理设备，严格执行ASTM、GB等国内外标准，从原材料入库到成品出库实现全工艺可追溯，确保每批次产品性能稳定可靠。

## 三、核心功能

DZ422B定向凝固柱晶高温合金具备以下核心功能：

1. **耐高温蠕变能力**：在980℃、200MPa条件下，持久寿命超过100小时（典型值，以实际产品质保书为准），满足航空发动机涡轮叶片长时间高温承载需求。

2. **优异的热疲劳抗力**：经1000℃至室温循环热冲击试验，裂纹萌生寿命较普通等轴晶合金提高3倍以上，适用于频繁启停的燃气轮机工况。

3. **组织热稳定性**：在950℃长期时效1000小时后，γ′强化相尺寸增长控制在20%以内，无明显TCP相（拓扑密排相）析出，确保服役后期性能不显著衰减。

4. **抗氧化与热腐蚀性能**：在1000℃静态空气中氧化增重率低于0.15mg/cm²·h（典型值），在含硫燃气环境中具有较好的抗热腐蚀能力。

## 四、技术特点

**合金设计思路**：DZ422B通过调整铝、钛、钽等γ′相形成元素比例，提高γ′相溶解温度至约1200℃，同时加入适量铪和铼强化晶界和固溶体基体。碳含量控制在0.12%~0.18%范围，形成稳定的MC型碳化物（如TiC、TaC），钉扎晶界提升高温强度。

**冶炼工艺**：采用真空感应熔炼（VIM）+真空自耗重熔（VAR）双联工艺，确保合金纯净度，氧含量控制在10ppm以下，氮含量控制在20ppm以下，减少非金属夹杂物对疲劳性能的影响。

**定向凝固工艺**：采用高速凝固法（HRS）或液态金属冷却法（LMC）制备定向铸件，凝固速率控制在3~6mm/min，获得<001>取向柱晶组织，晶粒长径比大于5:1，晶界偏析控制良好。

**热处理制度**：标准热处理制度为：1220℃×2h固溶处理，空冷；随后1080℃×4h第一次时效处理，空冷；最后850℃×16h第二次时效处理，空冷。通过三级热处理调控γ′相尺寸分布，获得双峰尺寸强化效果。

**显微组织控制**：柱晶晶粒度为1~3级（ASTM E112），γ′相体积分数约60%~65%，一次γ′相尺寸约0.3~0.5μm，二次γ′相尺寸约0.05~0.1μm。碳化物呈细小弥散分布，δ相控制为零。

**无损检测及质量保证**：每件铸件均进行X射线探伤（检测标准按ASTM E192或GB/T 5677），荧光渗透检测（灵敏度等级2级），关键部位附加超声水浸探伤。化学成分采用ICP-AES（电感耦合等离子体原子发射光谱法）分析，力学性能每批次抽取不少于3件进行室温及高温拉伸、持久试验。

## 五、应用领域

- **航空发动机**：用于涡轮工作叶片、导向叶片、涡轮盘挡板等高温热端部件，承受高温燃气冲击和离心应力。

- **燃气轮机**：应用于地面发电和舰船动力燃气轮机的第一级涡轮动叶和静叶，要求长期稳定运行。

- **火箭发动机**：用于涡轮泵转子叶片等短时高温高应力部件，需承受快速升温和剧烈热冲击。

- **高温模具**：用于玻璃成型模具、热挤压模具等需耐高温磨损和热疲劳的工装。

- **核工程**：用于高温气冷堆中的某些结构件，要求辐照稳定性和高温强度。

## 六、产品详细参数

**化学成分（wt%，典型值）**：碳C:0.12~0.18；铬Cr:8.5~9.5；钴Co:9.0~10.5；钨W:7.5~8.5；钼Mo:1.0~1.5；铝Al:4.8~5.5；钛Ti:2.0~2.8；钽Ta:2.5~3.5；铪Hf:0.8~1.2；铼Re:1.5~2.5；硼B:0.01~0.02；锆Zr:0.02~0.05；镍Ni:余量。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm≥1000MPa；屈服强度Rp0.2≥850MPa；延伸率A≥8%；硬度HRC 38~44。

**高温力学性能（980℃典型值）**：抗拉强度Rm≥550MPa；屈服强度Rp0.2≥420MPa；延伸率A≥12%；持久强度：980℃/200MPa条件下持久寿命≥100h。

**物理性能**：密度8.45g/cm³；熔点范围1310~1360℃；热导率（1000℃）约25W/(m·K)；电阻率（室温）约1.25μΩ·m；线膨胀系数（20~1000℃）约15.5×10⁻⁶/℃；弹性模量（室温）约210GPa。

**高温性能指标**：临界氧化温度约1050℃；1000℃氧化增重率≤0.15mg/cm²·h（典型值）；热疲劳抗力：1000℃→室温循环500次不产生宏观裂纹。

**产品规格范围**：定向铸件最大尺寸不超过300mm×300mm×200mm；壁厚范围1.5~20mm；可生产复杂内腔结构铸件，最小孔径≥2mm。

**交货状态**：铸态+标准热处理（固溶+双时效），表面经喷砂或化学清理，去除铸造氧化皮。

**批次溯源码解读**：编码规则为“MJ-DZ422B-YYMM-炉号-热批号-规格代码”，例如“MJ-DZ422B-2405-1234-HT01-C01”，其中“MJ”代表上海墨钜，“DZ422B”为牌号，“2405”为生产年月，“1234”为熔炼炉号，“HT01”为热处理批次号，“C01”为铸件规格代码。客户可通过该编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

1. **避免长期服役于850~900℃区间**：该温度区间易导致σ相（脆性相）析出，降低合金冲击韧性和持久寿命，建议设计服役温度避开此区间。

2. **禁止接触含硫或卤素介质**：在高温下，硫、氯等元素会破坏合金表面氧化膜，引发灾难性氧化，禁止在含SO₂、HCl等气氛中长期使用。

3. **焊接后必须进行热处理**：如需补焊或修复焊接，焊后应立即进行1080℃×4h+850℃×16h的时效处理，消除焊接残余应力并恢复组织稳定性。

4. **加工硬化倾向明显**：机械加工时切削力大，刀具磨损快，建议使用硬质合金或陶瓷刀具，并采用充分冷却，避免加工表面产生微裂纹。

5. **表面划伤风险**：定向铸件表面一旦出现深度超过0.1mm的划伤或磕碰，可能在高温服役中成为疲劳裂纹源，搬运和加工过程中必须保护表面。

6. **禁止快速冷却**：热处理后的冷却速度应严格控制，过快冷却可能导致铸件变形或开裂，特别是薄壁部位。

## 八、存储与运输指南

**存储环境要求**：存储温度范围5~35℃，相对湿度上限60%。铸件应放置在木质或橡胶垫材上，离地高度不小于20cm。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每件铸件先用中性防锈纸包裹，再套入聚乙烯塑料薄膜袋，袋内放入干燥剂（硅胶包），然后装入定制木箱或高强度瓦楞纸箱，箱体内部填充缓冲材料（如泡沫塑料或蜂窝纸板）。大件铸件采用钢带加固木箱。

**运输注意事项**：运输过程中铸件应固定牢固，使用绑带或木楔防止位移。车辆应配备防雨篷布，禁止暴晒雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触铸件表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用硬物敲击。

## 九、加工操作规范

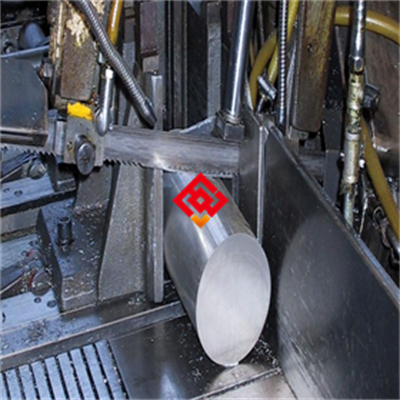

**切割**：推荐采用电火花线切割或带锯切割。电火花线切割参数：电流3~6A，走丝速度2~4mm/min。带锯切割推荐使用双金属带锯条，线速度15~20m/min，进给量0.02~0.05mm/齿。切割后切割面需用细砂轮或锉刀去除热影响区（深度不小于0.5mm）。禁止使用普通砂轮片进行切割，因其易产生裂纹和过热组织。

**焊接（仅限补焊或修复焊接）**：推荐采用钨极氩弧焊（TIG），填充金属选用同材质焊丝（DZ422B专用焊丝）或Inconel 625焊丝。焊接电流80~120A，电压12~16V，焊接速度60~100mm/min。层间温度控制在100℃以下，保护气体为99.99%纯氩气，流量10~15L/min。焊后立即进行1080℃×4h+850℃×16h时效处理。注意事项：焊接前铸件需预热至200~300℃，焊接过程中避免电弧停留，禁止使用碳钢或低合金钢焊条。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理温度1220℃±10℃，保温时间2h，冷却方式为空冷（薄壁件）或炉冷（厚壁件，冷却速率≥50℃/h）。第一次时效温度1080℃±5℃，保温4h，空冷。第二次时效温度850℃±5℃，保温16h，空冷。注意事项：热处理前铸件表面必须清洁无油污；禁止在还原性气氛中热处理；炉内温度均匀性应控制在±5℃以内。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐连接件材质选用同牌号DZ422B或更高等级定向合金，禁止使用碳钢或不锈钢螺栓直接连接高温部位。密封垫片应选用无卤素、无硫的陶瓷纤维垫片或石墨垫片，禁止使用含氯橡胶垫片。安装后若进行酸洗钝化处理，建议使用硝酸-氢氟酸混合液（体积比3:1），温度40~50℃，时间10~15分钟，之后用去离子水彻底冲洗并干燥。

**日常维护方法**：每运行500小时检查铸件表面是否有裂纹、变形或氧化剥落。清洁周期建议每1000小时进行一次，使用中性清洗剂或不含氯的碱性清洗液，禁止使用盐酸或硫酸类酸性清洗剂。清洁后用压缩空气吹干，必要时喷涂高温防氧化涂层（如Al-Si涂层）。

**常见故障及解决方法**：

1. **表面点蚀**：若出现直径小于1mm的点蚀坑，可打磨去除腐蚀层后重新喷涂防护涂层；若点蚀深度超过0.5mm或面积超过总面积的5%，建议更换铸件。

2. **焊缝开裂**：补焊处出现微裂纹时，应彻底打磨去除裂纹区域，重新进行预热焊接和焊后热处理；若裂纹延伸至母材，需评估是否更换部件。

3. **变形超差**：定向铸件在长期高温服役后可能出现微量变形，若变形量在设计公差范围内（通常≤0.5%），可继续使用；超差时需进行热校形处理（在固溶温度下加压校正，然后重新时效）。

## 十一、安全警示与应急处理

**高温操作安全**：操作DZ422B铸件时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃工作服。禁止徒手触碰未冷却工件，工件温度降至200℃以下方可接触。现场灭火器必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温合金遇水可能产生氢脆或爆裂。

**切割加工安全**：进行电火花切割或带锯切割时，操作人员必须佩戴防护面罩（遮光号≥11号）和防噪音耳塞。现场应安装排烟系统，及时排出切割产生的金属粉尘和烟气。火花区域应设置防火挡板，周围禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：若发现铸件出现严重裂纹或穿孔导致介质泄漏，应立即停机并隔离设备，切断高温燃气或腐蚀性介质源。操作人员需穿戴防化服和防毒面具进行处置。泄漏的介质（如高温燃气、腐蚀性气体）应通过通风系统排出，或使用中和剂（如碳酸氢钠溶液）处理泄漏的酸性介质。废弃的铸件和清理产生的废弃物应分类收集，按HW49类（危险废物）处置，交由有资质的危废处理公司处理，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

选择DZ422B定向铸件时，建议从以下角度评估匹配度：首先确认应用场景的服役温度和应力水平是否在DZ422B的设计范围内（900~1050℃，应力≤200MPa）；其次关注关键性能参数，如高温持久强度、组织热稳定性指标（γ′相粗化速率）和抗氧化性能；对于航空发动机或船用燃气轮机等严苛领域，应要求提供船级社认证（如CCS、DNV、ABS）或NACE MR0175标准符合性声明；建议采购时按实际需求量的10%~15%配置备品备件。采购前应核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤结果符合标准，并建议要求提供第三方检测报告（如SGS、BV）以验证性能指标。

## 十四、价格标准

DZ422B定向凝固柱晶高温合金定向铸件的参考价格区间为：小批量试样（单件≤5kg）约3000~4500元/公斤；批量订单（≥50kg）约1800~2800元/公斤；大型复杂铸件（单件≥20kg）需根据实际结构和工艺难度单独报价。批量折扣政策：采购量≥500kg可享5%折扣，≥1000kg可享8%折扣，≥5吨可享12%折扣。小批量试样（≤10kg）加价规则通常上浮15%~20%。附加技术要求（如双认证、第三方检测、定制热处理）需额外收费，具体费用请咨询。提示：具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、内部裂纹、夹杂物超标等）导致铸件在正常使用条件下失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验结果）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内提供远程技术指导（电话、视频或邮件）；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可协助安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同材质替代产品或定制加工服务，确保客户维护需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，重大质量问题启动专项团队处理直至问题闭环。
