# DZ417G定向凝固柱晶高温合金定向铸件——定向强化高温性能优异

## 一、产品概述与适用范围

DZ417G属于定向凝固柱晶高温合金，是一种通过定向凝固工艺获得柱状晶组织的高性能镍基铸造合金。该合金在高温环境下具有优异的持久强度、抗蠕变性能和抗热疲劳能力，特别适用于承受高温、高压和复杂应力的关键热端部件。DZ417G的使用温度范围通常在800℃至1050℃之间，短时极限使用温度可达1100℃。其核心优势包括：一是定向柱晶组织消除了横向晶界，显著提升高温力学性能；二是良好的抗氧化和抗热腐蚀能力，适用于燃气轮机等高温腐蚀环境；三是组织稳定性好，长期服役后性能衰减缓慢；四是铸造工艺性优良，可制造复杂形状的薄壁铸件；五是综合成本控制较好，性价比优于同级别单晶合金。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及定向凝固铸造设备，严格执行ASTM和GB标准，全流程工艺可追溯，确保每一批次DZ417G定向铸件均满足航空发动机和燃气轮机等高端应用的技术要求。

## 三、核心功能

1. **高温持久强度优异**：在980℃、200MPa条件下，DZ417G的持久寿命可达100小时以上（典型值，以实际产品质保书为准），远高于普通等轴晶铸造合金。

2. **抗蠕变性能突出**：定向柱晶组织有效抑制晶界滑动和空洞形核，在900℃、150MPa条件下，稳态蠕变速率低于1×10⁻⁵/h（典型值），确保长期服役稳定性。

3. **抗热疲劳能力强**：由于柱晶沿轴向排列，热膨胀各向异性小，在急冷急热循环中裂纹萌生和扩展速率显著降低，适用于涡轮叶片和导向叶片。

4. **抗氧化和抗热腐蚀**：在1000℃静态空气中氧化100小时后，氧化增重率小于0.5mg/cm²（典型值），表面形成致密Al₂O₃保护膜，有效抵抗高温燃气腐蚀。

5. **铸造组织均匀**：定向凝固工艺使合金成分偏析小，显微组织致密，缩松和夹杂物含量低，铸件成品率高。

## 四、技术特点

**合金设计思路**：DZ417G通过添加高含量的Al、Ti、W、Mo等强化元素，形成大量γ′相（Ni₃(Al,Ti)）析出强化基体，同时W和Mo固溶强化γ基体，Cr提供抗氧化和抗腐蚀能力，C和B强化晶界，定向凝固进一步优化组织取向。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，随后通过真空自耗重熔（VAR）或电渣重熔（ESR）精炼，严格控制气体和杂质含量，最后在定向凝固炉中采用高温度梯度法（HRS法）制造定向铸件，确保柱晶沿轴向生长。

**热处理制度**：典型热处理为固溶处理：1230℃±10℃，保温4小时，空冷；时效处理：980℃±10℃，保温16小时，空冷。该制度使γ′相尺寸和分布达到最佳匹配。

**显微组织控制**：定向凝固后柱晶晶粒度控制在1-3级（ASTM标准），γ′相体积分数约65%，尺寸在0.3-0.6μm之间，晶界无连续碳化物膜，δ相含量控制在0.5%以下，避免组织脆化。

**无损检测及质量保证**：每件铸件均进行X射线探伤（RT）和荧光渗透检测（FPI），关键区域增加超声波探伤（UT），化学成分采用光谱分析（OES）验证，力学性能通过同炉试棒测试确认，全流程数据可追溯。

## 五、应用领域

- **航空发动机**：用于涡轮叶片、导向叶片、涡轮盘等高温热端部件，承受燃气冲击和离心应力。

- **燃气轮机**：应用于发电和船舶动力燃气轮机的燃烧室过渡段、喷嘴、叶片等，要求长期高温稳定运行。

- **工业炉窑**：制造高温热电偶保护管、炉辊、辐射管等，耐氧化和热疲劳。

- **石油化工**：用于高温裂解炉管、转化炉管等，要求抗渗碳和抗蠕变。

- **汽车涡轮增压器**：高性能涡轮转子，要求耐热和抗冲击。

- **核能设备**：核反应堆中高温气体冷却回路部件，要求抗辐照和高温稳定性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

C: 0.05-0.10；Cr: 8.0-10.0；Co: 9.0-11.0；W: 9.0-11.0；Mo: 1.5-2.5；Al: 5.0-6.0；Ti: 1.5-2.5；Fe: ≤1.0；B: 0.01-0.03；Zr: 0.05-0.15；Ni: 余量；其他杂质：P≤0.015，S≤0.010，Si≤0.20，Mn≤0.20。

**力学性能（室温典型值）**：

抗拉强度（Rm）：≥980MPa；屈服强度（Rp0.2）：≥800MPa；延伸率（A）：≥8%；硬度：HRC 35-42（或HB 320-380）（典型值）；冲击功（Akv）：≥20J。

**高温力学性能（980℃典型值）**：

抗拉强度（Rm）：≥450MPa；屈服强度（Rp0.2）：≥350MPa；持久寿命（980℃/200MPa）：≥100小时；蠕变断裂延伸率：≥5%。

**物理性能**：

密度：8.2g/cm³（典型值）；熔点：1330-1380℃（典型值）；热导率（100℃）：11.5W/(m·K)；热导率（900℃）：25.0W/(m·K)；电阻率（20℃）：1.2μΩ·m；线膨胀系数（20-900℃）：15.0×10⁻⁶/℃；弹性模量（20℃）：210GPa。

**耐腐蚀/高温性能**：

抗氧化性能（1000℃/100h静态空气）：氧化增重率≤0.5mg/cm²；抗热腐蚀性能（900℃，Na₂SO₄+NaCl盐膜）：腐蚀失重≤2.0mg/cm²·h（典型值）；高温持久强度（980℃/100h）：≥180MPa（典型值）。

**产品规格范围**：

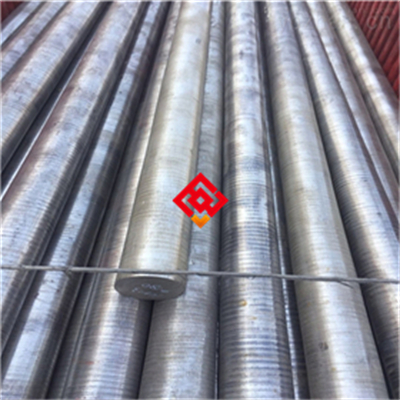

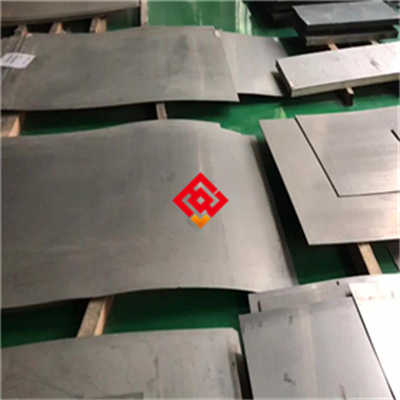

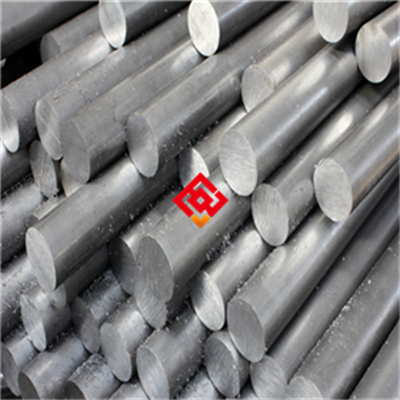

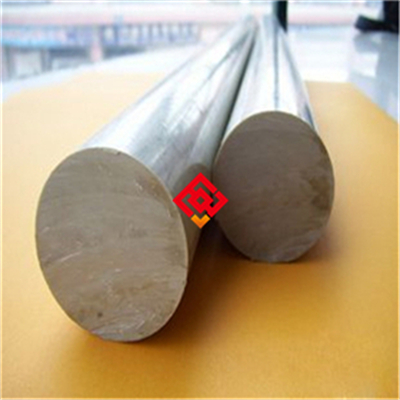

定向铸件：按图纸定制，最大尺寸≤500mm（长度），壁厚1-20mm；可提供预合金棒材：直径10-100mm；可提供定向凝固板坯：厚度10-50mm，宽度≤300mm；可提供小型精密铸件：重量0.1-50kg。

**交货状态**：

固溶+时效状态（标准交货）；也可根据用户要求提供铸态或固溶态。表面处理：喷砂或酸洗去除氧化皮，表面粗糙度Ra≤3.2μm。

**批次溯源码解读**：

编码规则示例：MJ-DZ417G-202503-A012-HT01-SP01。其中MJ为上海墨钜代码，DZ417G为牌号，202503为生产年月，A012为炉号，HT01为热处理批号，SP01为规格代码。用户可通过此编码向销售方申请原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

1. 避免在800-900℃长期服役，该温度区间可能析出σ相（一种脆性金属间化合物）导致韧性下降，建议服役温度控制在900℃以上或经特殊热处理优化。

2. 禁止接触含硫、含氯的高温腐蚀介质，如H₂S、SO₂、HCl等，会导致热腐蚀加速，建议进行热障涂层或渗铝处理。

3. 焊接后必须进行去应力退火处理（1000℃/2h空冷），否则焊缝区易产生热裂纹，禁止在不热处理状态下直接使用。

4. 定向铸件表面划伤和缺口会显著降低疲劳寿命，加工和搬运中应避免硬物碰撞，禁止使用钢丝刷清理表面。

5. 合金在固溶和时效处理时，加热速度不宜过快（建议≤10℃/min），防止因热应力导致铸件变形或开裂。

6. 热处理后冷却方式严格按工艺执行，禁止采用水淬，应使用空冷或氩气冷却，防止产生淬火裂纹。

## 八、存储与运输指南

**存储环境要求**：存储温度-20℃至40℃，相对湿度上限60%。铸件应放置在干燥、通风的室内，地面垫木质或橡胶垫材，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每件铸件先用中性防锈纸包裹，再套入聚乙烯塑料袋，内置干燥剂（硅胶），外层用木箱或高强度瓦楞纸箱固定。大型铸件采用钢架木箱，内部填充缓冲材料，防止运输中晃动。

**运输注意事项**：运输车辆必须有防雨篷布遮盖，禁止暴晒或淋雨。铸件在车厢内需用绑带固定，禁止滚动或碰撞。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触铸件表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐使用带锯（齿距4-6齿/英寸，线速度15-25m/min）或激光切割（功率2-4kW，氮气辅助）。等离子切割也可使用，但需注意热影响区控制（电流100-200A，速度300-500mm/min）。切割后必须用砂轮机打磨去除热影响区（深度≥1mm），禁止使用普通氧化铝砂轮片，应使用碳化硅或金刚石砂轮。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG），填充金属牌号选用同材质DZ417G焊丝或Inconel 625焊丝。焊接电流80-150A，电压10-15V，焊接速度50-100mm/min，层间温度控制在100℃以下。保护气体使用99.99%氩气，流量10-15L/min。焊后必须立即进行去应力退火（1000℃±10℃，保温2小时，空冷）。禁止使用手工电弧焊（SMAW），禁止在无保护气体下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度1230℃±10℃，保温4小时，空冷；时效温度980℃±10℃，保温16小时，空冷。注意事项：升温速率≤10℃/min，炉内温度均匀性±5℃。禁止使用水淬或油淬，禁止在固溶后直接时效而不冷却至室温。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号DZ417G或更高级别的镍基合金（如Inconel 718），避免使用普通不锈钢。密封垫片应选用无卤素石墨垫片或陶瓷纤维垫片，禁止使用含氯塑料垫片。安装后对接触区域进行酸洗钝化处理（使用10%硝酸+2%氢氟酸溶液，温度40-50℃，时间15-20分钟），然后用去离子水冲洗并干燥。

**日常维护方法**：每运行500小时检查一次表面状况，使用中性清洗剂（pH 6-8）或无水乙醇擦拭，禁止使用含氯溶剂（如三氯乙烯）。发现表面氧化皮或腐蚀产物，用不锈钢刷或细砂纸（400目以上）轻轻打磨，重新进行钝化处理。

**常见故障及解决方法**：

1. **表面点蚀**：原因可能是局部接触氯化物或硫化物。解决方法：打磨去除点蚀区域，重新钝化处理，检查密封件是否失效。

2. **焊缝开裂**：原因可能是焊接参数不当或焊后未热处理。解决方法：打磨裂纹至母材，重新焊接并立即进行去应力退火。

3. **铸件变形**：原因可能是热处理加热速度过快或冷却不均匀。解决方法：在夹具中重新进行去应力退火（1000℃/2h空冷），必要时进行校正。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩和阻燃服，禁止触碰未冷却工件（表面温度可能超过1000℃）。现场灭火器类型为干粉或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥10），切割区域设置排烟系统，火花需用防火毯隔离，附近不得有易燃物品。

**产品损坏或腐蚀后的应急处理**：若发现铸件开裂或泄漏，立即停机并隔离设备，切断介质源（如燃气、蒸汽等）。人员穿戴耐酸手套和护目镜，使用沙土或吸附棉收集泄漏介质，中和处理（如使用碳酸氢钠溶液中和酸性物质）。废弃物按危险废物（HW类）分类收集，交由有资质的处理公司处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

根据应用场景匹配度选择：航空发动机叶片要求高温持久强度≥180MPa（980℃/100h），燃气轮机部件要求抗氧化性能优异，工业炉管要求抗渗碳能力。关键性能参数参考：PREN值（耐点蚀当量）≥35（典型值），高温持久强度按工况选择。认证要求：航空领域需AS9100认证，船舶需船级社认证（如DNV、BV），油气行业需NACE MR0175认证。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

参考价格区间：DZ417G定向铸件按图纸定制，价格在800-1500元/公斤（含热处理，不含涂层），具体根据铸件复杂度和尺寸浮动。批量折扣政策：采购量≥5吨可享5-12%折扣，≥10吨可享10-15%折扣。小批量试样（≤50kg）加价15-20%。附加技术要求如双认证（ASME+船级社）或第三方检测（SGS）需额外加收费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、缩松等）导致失效的，免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、MSDS及推荐加工工艺规程。

**技术支持**：24小时内远程指导；如需现场服务，48小时内工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、力学性能、硬度）费用由上海墨钜承担。

**备品保障**：停产后五年内仍提供同质替代或定制加工服务，确保用户备件供应。

**售后响应**：质量问题2小时内回复，48小时内出初步方案，重大故障24小时内派员现场处理。
