# DZ4125定向凝固柱晶高温合金定向铸件：超高温抗蠕变抗氧化产品介绍

## 一、产品概述与适用范围

DZ4125定向凝固柱晶高温合金属于定向凝固铸造高温合金大类，典型牌号为DZ4125（亦称DZ125）。该合金通过定向凝固工艺获得沿受力方向生长的柱状晶组织，消除了横向晶界，显著提升了合金在高温下的抗蠕变性能和疲劳寿命。DZ4125主要适用于900至1050摄氏度超高温环境下的长期服役，特别适合制造航空发动机和工业燃气轮机的热端转动部件。产品核心优势包括：其一，在1000摄氏度以上仍保持优异的抗蠕变强度，较普通等轴晶铸造高温合金提高数倍；其二，具有出色的抗高温氧化性能，在1050摄氏度下氧化增重率极低；其三，组织稳定性好，经长期高温时效后析出相粗化缓慢；其四，铸造工艺性良好，可制造复杂薄壁空心叶片；其五，经过热等静压（HIP）处理后，内部微孔缺陷显著减少，可靠性大幅提升。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及定向凝固精密铸造生产线，严格执行ASTM和GB/T标准，全流程工艺可追溯。公司长期为航空、航天、能源领域提供高性能高温合金材料及精密铸件，产品已通过多家航空发动机主机厂的认证。

## 三、核心功能

DZ4125定向凝固柱晶高温合金具备以下核心功能：

第一，超高温抗蠕变功能。在980摄氏度、200兆帕应力条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），远优于普通铸造高温合金。柱状晶组织使晶界平行于主应力方向，有效抑制了晶界滑移和空洞形核。

第二，抗高温氧化与热腐蚀功能。在1050摄氏度静态空气中氧化100小时，氧化增重率小于0.3毫克每平方厘米（典型值），表面形成致密的氧化铝和氧化铬复合保护膜，阻止氧向内扩散。在含硫燃气环境中，仍能保持较好的抗热腐蚀能力。

第三，组织稳定性功能。经900至1000摄氏度长期时效2000小时后，主要强化相伽马撇相（γ′，即镍铝金属间化合物）的粗化速率低，体积分数保持在60%以上，保证了长期服役期间的力学性能稳定性。

第四，良好的铸造充型功能。合金液相线温度约1350摄氏度，流动性良好，可精密铸造壁厚0.8至2毫米的复杂空心涡轮叶片和导向叶片，铸件尺寸精度可达CT5级（铸造公差等级）。

第五，可焊补与可修复功能。采用专用镍基焊丝和氩弧焊工艺，可对铸件表面缺陷进行焊补修复，焊后经适当热处理可使修复区性能恢复至基材的90%以上。

## 四、技术特点

### 合金设计思路

DZ4125合金以镍为基体，通过添加大量钴、铬、铝、钛、钨、钼等元素实现多重强化。铝和钛是形成伽马撇相（γ′，即镍铝金属间化合物）的主要元素，体积分数约60%至65%，提供高温强度。钴固溶在基体中降低堆垛层错能，提高抗蠕变性能。钨和钼以固溶强化和碳化物形式提高高温强度。铬和铝共同提供抗氧化和抗腐蚀能力。碳和硼、锆等微量添加元素强化晶界，提高持久塑性。

### 冶炼工艺

采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺。首先在真空感应炉中熔炼母合金，严格控制气体含量（氧小于20ppm，氮小于30ppm，氢小于2ppm）。然后通过真空自耗重熔进一步去除夹杂物和有害元素，提高合金纯净度。定向凝固铸造在真空定向凝固炉中进行，采用陶瓷壳型模壳，加热温度1500至1550摄氏度，抽拉速率3至6毫米每分钟，获得沿轴向生长的柱状晶组织。

### 热处理制度

标准热处理制度为：固溶处理1220摄氏度保温2小时，空冷；随后进行时效处理980摄氏度保温8小时，空冷。对于要求更高蠕变性能的部件，可增加热等静压处理（HIP）：1200摄氏度、150兆帕、保温4小时，然后炉冷。热等静压可消除铸件内部的显微疏松，提高致密度和疲劳寿命。

### 显微组织控制

铸态组织由柱状晶组成，晶粒长度可达200毫米，宽度1至5毫米，晶粒取向沿001方向（立方晶系的最易滑移方向）。热处理后，伽马撇相（γ′）呈立方状均匀分布，尺寸约0.3至0.5微米，体积分数60%至65%。晶界处有少量碳化物和硼化物析出，呈断续链状分布，有利于阻止晶界滑移。严格控制有害相如西格玛相（σ相，一种脆性金属间化合物）和拉夫斯相（Laves相，一种脆性拓扑密排相）的析出，保证组织稳定性。

### 无损检测及质量保证

所有铸件出厂前100%进行X射线探伤，检测内部裂纹、气孔、夹杂等缺陷，按ASTM E192标准验收。关键部位（如叶片气膜孔周边）增加荧光渗透检测（液体渗透检测），确保表面无微裂纹。化学成分采用直读光谱和碳硫分析仪检测。每批产品附带原厂质保书，包含化学成分、力学性能、探伤结果和热处理记录。

## 五、应用领域

航空发动机领域：用于制造涡轮叶片（高压涡轮动叶和导向叶片），工作温度可达1050摄氏度，承受高离心应力和热应力。

工业燃气轮机领域：用于制造动力涡轮叶片和导向叶片，在天然气发电和工业驱动中提供持久可靠的高温性能。

航天推进系统领域：用于制造火箭发动机涡轮泵叶片和喷嘴，承受瞬时高温和剧烈热冲击。

高温试验设备领域：用于制造高温拉伸夹具、持久试验夹具和高温炉内构件，工作温度可达1100摄氏度。

核能工程领域：用于制造高温气冷堆中的支撑构件和热交换器部件，在高温氦气环境中长期服役。

石化工业领域：用于制造乙烯裂解炉管支撑件和高温反应器内件，在900至1000摄氏度含碳气氛中工作。

## 六、产品详细参数

### 化学成分（重量百分比，wt%）

碳：0.08至0.16；铬：8.5至9.5；钴：9.5至10.5；钨：6.5至7.5；钼：1.5至2.5；铝：4.8至5.4；钛：2.5至3.2；钽：3.5至4.5；铪：1.2至1.8；硼：0.01至0.02；锆：0.05至0.10；镍：余量。杂质控制：铁小于0.5，硅小于0.2，锰小于0.2，硫小于0.005，磷小于0.01，氧小于0.002，氮小于0.003。

### 力学性能（室温及高温典型值，以实际产品质保书为准）

室温：抗拉强度1000至1100兆帕，屈服强度850至950兆帕，延伸率8%至15%，硬度HRC 35至42（洛氏硬度C标尺）。

980摄氏度：抗拉强度650至750兆帕，屈服强度550至650兆帕，延伸率12%至20%。

持久性能：980摄氏度、200兆帕条件下，持久寿命大于100小时，持久延伸率大于5%。

### 物理性能

密度：8.25克每立方厘米（室温）。

熔点：固相线1280摄氏度，液相线1350摄氏度。

热导率：100摄氏度时8.5瓦每米开尔文，500摄氏度时12.0瓦每米开尔文，900摄氏度时18.5瓦每米开尔文。

电阻率：20摄氏度时1.3微欧米。

线膨胀系数：20至100摄氏度时12.0乘以10的负6次方每开尔文，20至900摄氏度时15.5乘以10的负6次方每开尔文。

弹性模量：室温时210吉帕，900摄氏度时145吉帕。

### 耐腐蚀/高温性能

高温氧化：1050摄氏度静态空气100小时，氧化增重率小于0.3毫克每平方厘米。

热腐蚀：900摄氏度、含0.1%硫的燃气环境中100小时，腐蚀深度小于0.05毫米。

高温持久强度：980摄氏度、1000小时持久强度大于150兆帕（典型值）。

组织稳定性：900摄氏度时效2000小时后，伽马撇相（γ′）尺寸粗化至0.6至0.8微米，无有害相析出。

### 产品规格范围

精密铸件：涡轮叶片、导向叶片、喷嘴环、高温结构件等，最大尺寸可达600毫米，最小壁厚0.8毫米。

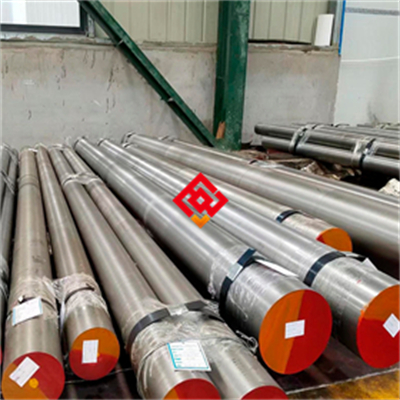

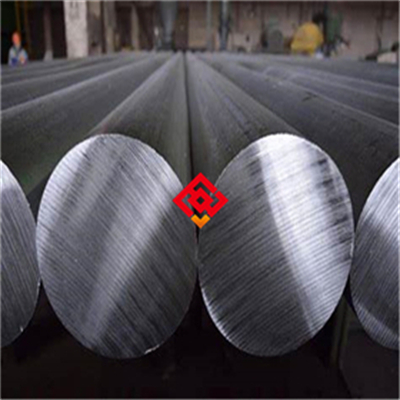

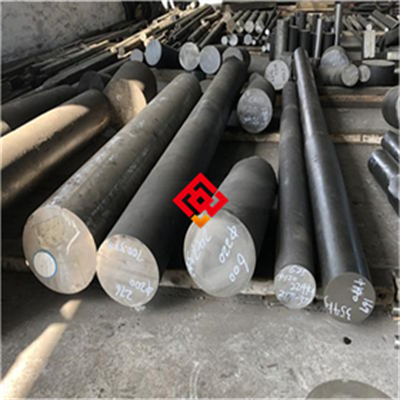

棒材（母合金）：直径20至80毫米，长度500至2000毫米。

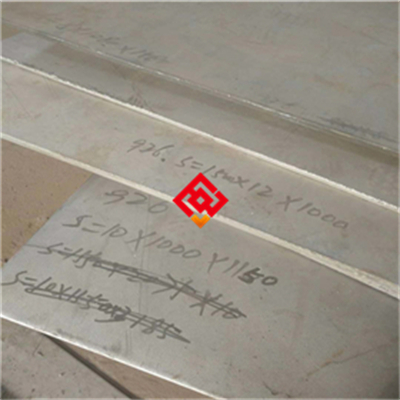

板坯及锻件（仅限定向凝固后经热加工）：厚度10至50毫米，宽度100至300毫米。

定制铸件：根据客户图纸提供单件或小批量精密铸造。

### 交货状态

精密铸件：铸态或经热等静压（HIP）+固溶+时效处理，表面经喷砂或酸洗处理。

母合金棒材：真空包装，表面经车光或磨光处理。

所有产品附带中英文质保书，标注热处理制度。

### 批次溯源码解读

编码规则示例：MJ-DZ4125-202503-0123-HT01-BL01。其中MJ代表上海墨钜，DZ4125为牌号，202503为生产年月（2025年3月），0123为炉号，HT01为热处理批号，BL01为叶片规格代码。质保书随货提供，客户可通过编码追溯至原始冶炼、铸造、热处理和无损检测记录。

## 七、注意事项

第一，避免长期服役于850至900摄氏度区间。该温度区间可能导致伽马撇相（γ′）快速粗化和有害相析出，降低蠕变性能。若必须在该温度范围使用，需缩短检验周期。

第二，禁止在含高浓度卤素（氯、氟）或硫的气氛中无保护使用。卤素和硫会破坏表面氧化膜，导致加速氧化和热腐蚀。必要时需施加防护涂层。

第三，焊接后必须进行焊后热处理。焊后应在980摄氏度保温4小时空冷，以消除焊接应力和恢复组织性能。禁止焊后不热处理直接使用。

第四，加工硬化倾向明显，机加工时需控制切削参数。建议使用硬质合金或陶瓷刀具，切削速度控制在20至40米每分钟，进给量0.05至0.15毫米每转。加工后应检查表面是否产生微裂纹。

第五，表面划伤和磕碰是疲劳裂纹的萌生源。在搬运、存放和安装过程中，必须使用软质衬垫保护铸件表面，禁止与硬质金属直接接触。

第六，定向凝固柱晶组织对再结晶敏感。禁止在再结晶温度（约1100摄氏度）以上进行不必要的加热和变形，否则将破坏柱晶结构，导致性能下降。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：5至40摄氏度。相对湿度上限：60%。铸件应放置在干燥、清洁的室内，地面铺设木制或橡胶垫板，避免与水泥地面直接接触。禁止与酸、碱、盐、重金属粉末及其他腐蚀性化学品混存。

### 包装规范

精密铸件采用双层包装：内层为防锈纸或气相防锈薄膜，外层为高强度塑料袋并放入干燥剂（硅胶包）。外包装采用木箱或高强度瓦楞纸箱，内衬泡沫塑料或蜂窝纸板，确保铸件固定不晃动。母合金棒材采用真空密封包装，外加编织袋或木箱。包装箱外标注“精密铸件、防潮、防震、向上”等标识。

### 运输注意事项

运输过程中必须固定牢靠，使用捆扎带或木条固定，防止碰撞和倾倒。车辆应配备防雨篷布，禁止露天运输。吊装时使用尼龙吊带或柔性吊索，禁止钢丝绳或链条直接接触铸件表面。装卸过程轻拿轻放，禁止抛掷、踩踏或重压。

## 九、加工操作规范

### 切割

推荐方法：带锯切割或水刀切割。带锯切割时使用双金属或硬质合金锯条，线速度15至25米每分钟，进给压力0.1至0.3兆帕。水刀切割时使用石榴石磨料，压力350至400兆帕，切割速度10至20毫米每分钟。切割后使用细砂轮或锉刀打磨切割面，去除热影响区和毛刺。禁止使用普通砂轮片，因其可能造成表面烧伤和微裂纹。禁止使用氧乙炔火焰切割，高温会导致组织变化和裂纹。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）。填充金属牌号：选用与母材成分相近的镍基焊丝，如HGH3113或定制焊丝。焊接电流：80至150安培（直流正接）。焊接电压：12至16伏。焊接速度：60至120毫米每分钟。层间温度：控制在100摄氏度以下，必要时用红外测温仪监测。保护气体：氩气纯度99.99%以上，流量10至15升每分钟。焊后热处理：980摄氏度保温4小时空冷。注意事项：焊接前必须清除表面氧化皮、油污和水分；焊接时采用小线能量，避免过热；焊接后立即进行焊后热处理，禁止延迟。禁止使用手工电弧焊，因其热输入大且保护效果差。

### 热处理

固溶处理：1220摄氏度保温2小时，空冷。注意事项：升温速率不超过10摄氏度每分钟，防止热应力过大。禁止超过1250摄氏度，否则会导致初熔。时效处理：980摄氏度保温8小时，空冷。注意事项：保温时间严格控制在8至10小时，过长时间会导致伽马撇相（γ′）粗化。热等静压（HIP）：1200摄氏度、150兆帕、保温4小时，然后炉冷至800摄氏度以下再空冷。注意事项：HIP前必须确认铸件无表面裂纹，否则高压氩气可能使裂纹扩展。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件推荐材质：使用同牌号DZ4125或更高级别的镍基高温合金螺栓和螺母，如GH4169或GH4738。禁止使用普通不锈钢或碳钢连接件，因高温下热膨胀不匹配会导致松动或应力集中。密封垫片选型：推荐使用石墨复合垫片或陶瓷纤维垫片，禁止使用含卤素（氯、氟）的聚四氟乙烯垫片，卤素在高温下会释放腐蚀性气体。安装前，所有接触面应清洁无油污，并用无水乙醇擦拭。安装后，建议对组件进行整体酸洗钝化处理（20%硝酸加5%氢氟酸水溶液，50摄氏度浸泡30分钟），以去除表面污染物并形成保护膜。

### 日常维护方法

清洁周期：根据服役环境，建议每500小时或每次停机检修时进行清洁。清洗剂类型：使用中性清洗剂（pH值6至8）或不含氯的碱性清洗剂，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或强酸强碱。清洁方法：先用软毛刷或高压水枪（压力不超过5兆帕）清除表面灰尘和积碳，再用清洗剂浸泡或擦拭，最后用去离子水冲洗并干燥。防锈/防氧化处理：清洁干燥后，可在表面喷涂高温防氧化涂料或涂抹高温防卡剂，以延长使用寿命。

### 常见故障及解决方法

故障一：表面点蚀。现象：铸件表面出现针孔状腐蚀坑。原因：氯离子或硫化物局部富集。解决方法：清除腐蚀产物，用细砂纸打磨至露出新鲜金属，然后进行酸洗钝化处理。若点蚀深度超过壁厚10%，需评估更换。

故障二：焊缝开裂。现象：焊接接头出现纵向或横向裂纹。原因：焊接热输入过大、层间温度过高或焊后热处理不及时。解决方法：彻底清除裂纹（着色探伤确认），重新焊接并严格控制工艺参数，焊后立即进行热处理。

故障三：变形。现象：铸件在服役后出现弯曲或扭曲。原因：长期高温下应力松弛或超温运行。解决方法：停机后冷却至室温，测量变形量。若变形量在设计允许范围内，可继续使用；若超差，需进行热校形（在热处理炉中加夹具加热至980摄氏度保温2小时，随炉冷却）。

## 十一、安全警示与应急处理

### 高温操作安全

在进行热处理、焊接或高温试验时，操作人员必须佩戴耐高温手套（耐温不低于300摄氏度）、防护面罩（耐冲击型）和阻燃工作服。禁止在工件未冷却至室温前直接触碰，工件表面温度可能超过1000摄氏度，会导致严重烧伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水遇高温熔融金属会瞬间汽化爆炸。

### 切割加工安全

切割操作人员必须佩戴防护面罩（遮光号不低于11号），防止火花和熔渣灼伤眼睛。切割区域必须配备强力排烟系统，及时排出金属粉尘和有害气体。火花隔离要求：切割区域周围1.5米内不得放置易燃物品，地面铺设防火毯。操作结束后检查是否有残留火星，确认安全后方可离开。

### 产品损坏或腐蚀后的应急处理

若发现铸件出现严重腐蚀、裂纹或断裂，应立即停机隔离，切断高温介质源（如燃气、蒸汽等）。人员必须佩戴防酸手套和护目镜，避免直接接触腐蚀产物。泄漏的腐蚀性介质（如酸洗液）应用碳酸氢钠中和，并用吸附材料收集，按有害废物处置。废弃物分类：腐蚀产物和清洗废液属于HW类危险废物（代码HW17表面处理废物），必须交由有资质的危废处理公司处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择DZ4125定向凝固柱晶高温合金产品时，建议从以下角度评估匹配度：首先，确认应用场景的温度和应力条件是否在合金的推荐使用范围内（900至1050摄氏度），若使用温度低于850摄氏度，可考虑成本更低的等轴晶铸造合金。其次，关注关键性能参数，如980摄氏度持久强度（应不低于150兆帕）、抗氧化等级和组织稳定性指标。第三，若用于航空发动机或船用燃气轮机，需确认供应商是否具备相关认证（如AS9100航空质量体系、船级社认证如DNV或BV）。第四，建议备品备件比例按10%至15%准备，特别是叶片类易损件。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS或BV）以验证化学成分和力学性能。

## 十四、价格标准

DZ4125定向凝固柱晶高温合金产品价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：精密铸件（如涡轮叶片）每件500至5000元，具体取决于尺寸复杂度和数量；母合金棒材每公斤600至1200元。批量折扣政策：采购数量达到5吨以上，可享受5%至12%的折扣；10吨以上折扣可进一步协商。小批量试样（单件或少量样品）通常加价15%至20%。附加服务如双认证（船级社加第三方检测）、定制热处理、热等静压处理等，费用另计。具体报价请联系曾先生获取精确订单报价，电话021-67898711。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、组织不合格等）导致失效的，上海墨钜免费更换或退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用中的问题。

检测服务：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担。

备品保障：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应不断档。

售后响应：质量问题2小时内回复，48小时内出具初步处理方案，确保客户生产不受影响。
