# DZ468定向凝固柱晶高温合金定向铸件：高温抗热腐蚀组织稳定

## 一、产品概述与适用范围

DZ468属于定向凝固柱晶高温合金（Directionally Solidified Columnar Grain Superalloy），典型牌号为DZ468。该合金采用定向凝固工艺制备，具有沿轴向排列的柱状晶组织，消除了横向晶界，显著提升了高温力学性能与抗热腐蚀能力。DZ468适用于在800℃至1050℃范围内长期服役的航空发动机及燃气轮机热端部件，尤其适合在含硫、含氯等腐蚀性气氛中工作。核心优势包括：高温持久强度高，在980℃、100MPa条件下持久寿命可达100小时以上；抗热腐蚀性能优异，在含盐气氛中氧化增重率低于0.1mg/cm²·h；组织稳定性好，经长期时效后无有害相析出；定向凝固柱晶结构消除了薄弱晶界，抗疲劳性能突出；铸造工艺成熟，可制造复杂薄壁空心结构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及定向凝固铸造设备，严格执行ASTM、GB等国内外标准，全流程工艺可追溯，确保每批次产品性能一致可靠。

## 三、核心功能

1. **耐高温氧化与热腐蚀**：DZ468在900℃至1050℃范围内，表面可形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻挡氧、硫、氯等腐蚀性介质的侵入。在模拟海洋气氛（含3.5%NaCl）的循环氧化试验中，1000℃下氧化增重率不超过0.08mg/cm²·h（典型值，以实际产品质保书为准）。

2. **高高温持久强度**：定向凝固柱晶组织消除了横向晶界，使合金在高温下的蠕变和持久性能显著提升。在980℃、100MPa条件下，持久寿命可达100~150小时，延伸率大于5%（典型值）。

3. **良好的组织稳定性**：DZ468通过精确控制Al、Ti、Ta、W等元素比例，经长期时效（如850℃/1000h）后，无σ相、Laves相等有害拓扑密排相析出，组织保持稳定。

4. **优异的热疲劳性能**：定向凝固柱晶的各向异性使合金沿轴向具有更高的热导率和更低的热膨胀系数，在急冷急热循环中抗热疲劳裂纹扩展能力优于等轴晶合金。

5. **铸造工艺适应性**：DZ468流动性好，可铸造带有复杂内腔气冷通道的叶片、导向器等薄壁件，最小壁厚可控制在0.8mm以内。

## 四、技术特点

**合金设计思路**：DZ468以Ni-Cr-Co基为基体，通过添加Al、Ti、Ta形成γ'强化相（Ni₃(Al,Ti,Ta)），体积分数约55%~60%。W、Mo固溶强化基体，Cr提高抗氧化和抗热腐蚀能力，C、B、Zr强化晶界（柱状晶间界），Hf改善铸态组织并提高涂层附着力。严格控制Fe、Si、Mn等杂质元素含量，避免形成低熔点共晶。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，再经真空自耗重熔（VAR）二次精炼，确保成分均匀、气体含量低（O≤10ppm，N≤15ppm）。定向凝固采用高梯度定向结晶炉，温度梯度≥70℃/cm，抽拉速率3~6mm/min，获得完整柱状晶组织。

**热处理制度**：标准热处理为：固溶处理1210℃±10℃/2h，空冷；一次时效1080℃±10℃/4h，空冷；二次时效870℃±10℃/16h，空冷。此制度可获得最佳γ'相尺寸分布（一次γ'约0.5μm，二次γ'约0.1μm），同时消除共晶组织。

**显微组织控制**：柱状晶生长方向与主应力轴平行，晶粒取向<001>偏离度≤10°。γ'相呈立方体状均匀分布，晶界处无连续碳化物膜。通过控制C含量（0.05~0.10wt%）和热处理冷却速率，避免δ相和M₂₃C₆相在晶界过量析出。

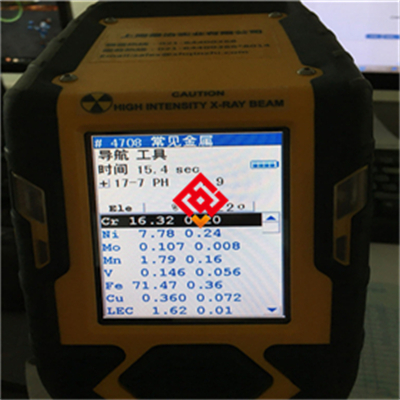

**无损检测及质量保证**：每件铸件均经目视检查、尺寸检验、荧光渗透检测（FPT）和X射线探伤（RT）。关键件加做超声波探伤（UT）以检测内部微裂纹和疏松。化学成分采用光谱分析（OES）和气体分析仪检测。每批次提供原厂质保书，可溯源至熔炼炉号。

## 五、应用领域

- **航空发动机**：用于涡轮叶片、导向叶片、涡轮盘等高温热端部件，承受高温燃气冲刷与离心载荷。

- **工业燃气轮机**：用于一级和二级动叶片、静叶片，在含硫燃料燃烧环境中长期运行。

- **舰船动力装置**：用于燃气轮机热端部件，耐受海洋盐雾腐蚀和高温氧化。

- **火箭发动机**：用于涡轮泵叶片、燃气导管等短时高温高应力部件。

- **核电站**：用于高温气冷堆中的某些高温结构件，要求抗辐照和热稳定性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

Ni：余量；Cr：12.0~14.0；Co：8.0~10.0；Al：3.5~4.5；Ti：3.5~4.5；Ta：4.0~6.0；W：3.0~5.0；Mo：0.5~1.5；C：0.05~0.10；B：0.01~0.03；Zr：0.02~0.05；Hf：0.5~1.5；Fe≤0.5；Si≤0.1；Mn≤0.1；S≤0.005；P≤0.005；O≤10ppm；N≤15ppm。

**力学性能（典型值，以实际产品质保书为准）**：

室温：抗拉强度≥980MPa，屈服强度≥760MPa，延伸率≥8%，硬度HRC 35~42。

高温（980℃）：抗拉强度≥550MPa，屈服强度≥420MPa，延伸率≥10%。

持久性能（980℃/100MPa）：持久寿命≥100h，延伸率≥5%。

**物理性能（典型值）**：

密度：8.25 g/cm³；熔点：1320~1380℃；热导率（20℃）：10.5 W/(m·K)，（1000℃）：28.0 W/(m·K)；电阻率（20℃）：1.25 μΩ·m；线膨胀系数（20~1000℃）：15.2×10⁻⁶/℃；弹性模量（20℃）：210 GPa。

**耐腐蚀/高温性能（典型值）**：

抗氧化性：1000℃/100h循环氧化增重≤0.08mg/cm²·h。

抗热腐蚀性：900℃/75%Na₂SO₄+25%NaCl熔盐中，腐蚀速率≤0.05mm/年。

高温持久强度：980℃/100MPa条件下持久寿命≥100h。

**产品规格范围**：

定向凝固铸件：按客户图纸定制，最大外形尺寸可达500mm×300mm×200mm；最小壁厚0.8mm；可铸造复杂内腔气冷通道。

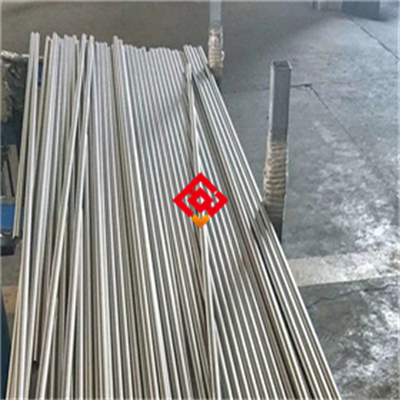

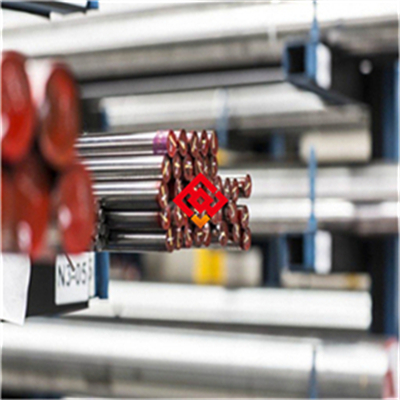

棒材（重熔用母合金）：直径50~200mm，长度500~1500mm。

板坯（试验用）：厚度10~50mm，宽度100~300mm。

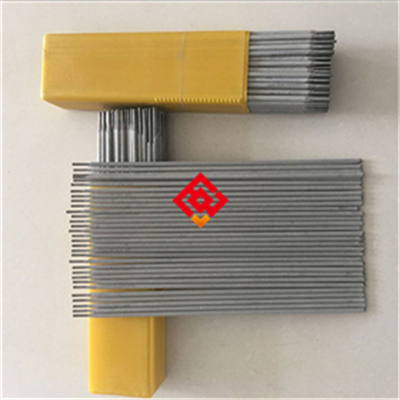

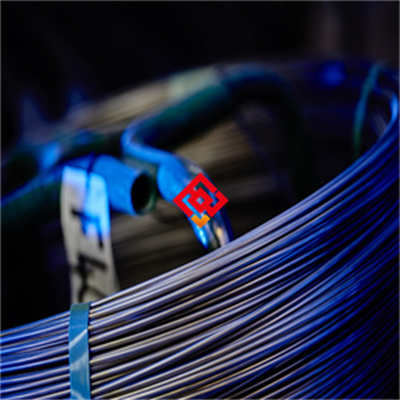

丝材（焊接用）：直径1.0~4.0mm，盘状交货。

**交货状态**：铸件以铸态或热处理态（固溶+时效）交货，表面经喷砂或化学清理，无氧化皮、裂纹、夹杂等缺陷。棒材以磨光或车光状态交货。

**批次溯源码解读**：编码规则为“MJ-DZ468-年月-炉号-热处理批号-规格代码”。例如“MJ-DZ468-202501-A1234-HT05-001”，其中MJ代表上海墨钜，DZ468为牌号，202501为生产年月，A1234为熔炼炉号，HT05为热处理批号，001为规格代码。原厂质保书随货提供，包含全部检测数据。

## 七、注意事项

1. **避免长期服役在750~850℃区间**：此温度范围内γ'相可能粗化并析出少量σ相，影响持久性能。如不可避免，应缩短检修周期。

2. **禁止接触含硫、含氯的高温气氛**：在900℃以上环境中，硫和氯会破坏氧化膜，引发加速腐蚀。需采用防护涂层（如MCrAlY包覆涂层）。

3. **焊接后必须进行去应力退火**：定向凝固柱晶组织对焊接热循环敏感，焊后应在1050℃±10℃/2h空冷进行去应力处理，否则易产生热裂纹。

4. **加工硬化倾向显著**：切削加工时，由于γ'相强化，刀具磨损快，应采用硬质合金或陶瓷刀具，并控制切削速度（建议≤30m/min），必要时中间退火。

5. **表面划伤风险**：铸件表面任何划伤、磕碰都可能成为疲劳裂纹源，在搬运和加工中必须使用软质衬垫，禁止金属工具直接接触表面。

6. **热处理冷却速率敏感**：固溶后冷却速率过慢会导致γ'相粗化，过快则可能产生淬火裂纹。必须严格按工艺规程控制空冷或气冷速率。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风、无腐蚀性气体的库房内，温度范围-20℃~+40℃，相对湿度上限60%。地面铺设木质或橡胶垫板，禁止直接接触水泥地面。禁止与酸、碱、盐、重金属粉末、活性气体（如Cl₂、SO₂）等混放。

**包装规范**：铸件采用聚乙烯薄膜包裹，内放干燥剂（硅胶），外层用泡沫塑料或瓦楞纸板缓冲，最后装入木箱或高强度纸箱。棒材和板坯采用编织袋包裹，两端加塑料封帽，外缠防水胶带。每件产品附有标签（牌号、炉号、规格、重量）。

**运输注意事项**：运输过程中必须固定牢固，防止碰撞和滚动。车辆应有防雨篷布，禁止暴晒和雨淋。吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触产品表面，防止压痕和划伤。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷；禁止用硬质工具敲击；禁止在无防护条件下使用金属链条捆绑。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（齿距4~6TPI，线速度15~25m/min）或激光切割（功率3~5kW，速度1~3m/min，辅助气体为氩气）。切割后边缘应用锉刀或砂轮打磨去除毛刺和热影响区，打磨深度≥0.5mm。

注意事项：切割过程中保持冷却液充分，防止局部过热引起微裂纹。

禁止：使用普通砂轮片（易导致表面烧伤和裂纹）；禁止在无冷却条件下高速切割。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG）或等离子弧焊（PAW）。填充金属牌号：DZ468同质焊丝（由上海墨钜提供）或Inconel 718焊丝。

焊接参数：TIG焊接电流80~150A，电压12~18V，焊接速度80~120mm/min；层间温度≤150℃；保护气体为99.99%氩气，流量10~15L/min。

焊后热处理：必须进行去应力退火（1050℃±10℃/2h，空冷）。

注意事项：焊前清理油污和氧化皮；焊接时采用小线能量，控制热输入。

禁止：使用含硫或含氯的焊剂；禁止在大风或潮湿环境中焊接；禁止焊后不进行热处理。

**热处理**：

固溶处理：1210℃±10℃，保温2h，空冷（或气冷）。

一次时效：1080℃±10℃，保温4h，空冷。

二次时效：870℃±10℃，保温16h，空冷。

注意事项：加热炉内气氛应保持微氧化或惰性气氛（氩气保护），防止表面脱碳或氧化；工件入炉温度≤200℃；升温速率≤10℃/min。

禁止：在还原性气氛（如氢气）中加热；禁止直接水淬（会导致开裂）；禁止超温或欠温。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质DZ468或更高级别的高温合金（如Inconel 718），避免异种金属接触导致电偶腐蚀。密封垫片应选用不含卤素（F、Cl、Br）的石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装后，对接触面进行酸洗钝化处理（20%硝酸+3%氢氟酸，50℃，30分钟），然后用去离子水冲洗并干燥。

**日常维护方法**：每运行500小时或每次停机后，检查表面有无裂纹、变形、点蚀。清洁周期为每1000小时一次，使用中性清洗剂（pH6~8）或不含氯的有机溶剂（如异丙醇），禁止使用盐酸、硫酸等酸性清洗剂。清洁后用压缩空气吹干，必要时涂覆高温防氧化涂层（如铝基涂料）。

**常见故障及解决方法**：

- **表面点蚀**：原因多为局部腐蚀介质沉积或涂层破损。解决：打磨去除点蚀坑（深度≤0.5mm），重新涂覆防护涂层，并检查运行环境中的腐蚀源。

- **焊缝开裂**：原因多为焊后未及时热处理或焊接参数不当。解决：打磨去除裂纹，重新焊接并严格执行焊后热处理，控制层间温度。

- **变形**：原因多为超温运行或冷却不均。解决：在专用夹具上校正（加热至800~900℃），然后重新进行时效处理。若变形量超过设计公差，应报废更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服。禁止用手直接触碰未冷却工件（表面温度可能高达1000℃）。现场应配备干粉灭火器和二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化爆炸）。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥10），穿防护服，戴防噪声耳塞。现场必须安装排烟系统，及时排出金属粉尘和有害气体（如Cr⁶⁺、Ni蒸气）。火花隔离区应铺设阻燃毯，周围不得放置易燃品。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机，隔离故障部件，切断介质源（燃气、蒸汽、冷却水）。

2. 人员穿戴防护服、防酸手套、护目镜，避免直接接触腐蚀产物。

3. 如泄漏腐蚀性介质（如酸、碱），用石灰或苏打灰中和，然后用大量水冲洗，收集废液于专用容器中。

4. 废弃的DZ468部件（含Ni、Cr、Co等重金属）按HW类危险废物分类，交由有资质的环保单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择DZ468定向凝固铸件时，建议根据以下维度评估：

- **应用场景匹配度**：确认服役温度、应力水平、腐蚀环境是否在DZ468的设计范围内（800~1050℃）。如温度超过1050℃，需考虑单晶合金。

- **关键性能参数**：重点核对PREN值（耐点蚀当量，DZ468的PREN约35~40）、高温持久强度（980℃/100MPa下持久寿命）、组织稳定性（是否通过1000h长期时效验证）。

- **认证要求**：航空、舰船、核电等高端应用需提供船级社认证（如CCS、DNV）、NACE MR0175认证或ISO 9001体系认证。请确认供应商是否具备相关资质。

- **备品备件比例**：建议首次采购时多订购10%~15%作为备品，以防意外损坏。后续批量采购可按5%~8%配比。

- **质保书与第三方检测**：务必核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果与合同一致。建议要求提供SGS或BV等第三方检测报告，验证关键性能指标。

## 十四、价格标准

DZ468定向凝固铸件的价格因型号、牌号、规格尺寸、采购数量及附加技术要求而异。参考价格区间如下（仅供参考，以实际询价为准）：

- **定向凝固铸件（小型，如导向叶片）**：800~1500元/公斤。

- **定向凝固铸件（大型，如涡轮盘）**：1200~2000元/公斤。

- **母合金棒材**：500~800元/公斤。

- **焊接丝材**：600~1000元/公斤。

**批量折扣政策**：单批次采购≥5吨，可享5%~12%折扣；≥10吨，折扣可达15%。小批量试样（<50公斤）需加价15%~20%，以覆盖模具和工艺调试成本。

**附加费用**：如需双认证（如船级社+ISO）、第三方检测（SGS/BV）、定制包装、加急交货，需另行协商。

**具体报价请联系曾先生获取精确订单报价。**

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、组织不合格）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导（电话、视频）。如需现场服务，承诺48小时内工程师抵达用户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、腐蚀试验）费用另议。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保用户备件供应不断档。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。对因材料缺陷导致的停机损失，上海墨钜将协商赔偿。
