# K441等轴晶铸造高温合金精铸件——高温热强性好耐蚀

## 一、产品概述与适用范围

K441等轴晶铸造高温合金是一种以镍基为基体、通过精密铸造工艺成型的等轴晶组织高温合金，典型牌号为K441。该合金在900℃至1050℃范围内具有优异的热强性（高温抗拉强度和持久强度）和良好的抗氧化、抗热腐蚀性能，特别适用于长期服役于高温燃气环境下的热端部件。其等轴晶组织（指合金凝固后晶粒在各个方向上尺寸相近、无特定取向的晶体结构）赋予部件各向同性的力学性能，避免了定向凝固或单晶合金的方向性限制。

核心优势包括：

1. 在1000℃左右具有较高的持久强度，可承受长时间高温应力载荷。

2. 抗高温氧化和热腐蚀能力突出，适用于含硫、含钒等腐蚀性燃气环境。

3. 铸造工艺适应性好，可生产复杂薄壁结构件，减少焊接和装配工序。

4. 组织稳定性高，长期服役过程中析出相（如碳化物、γ′相）粗化速率低。

5. 热疲劳抗力优良，适用于温度剧烈波动的工况。

适用场景包括航空发动机涡轮叶片、导向叶片、燃气轮机热端部件、高温炉管、热处理工装等，使用温度上限可达1050℃（短时）或980℃（长期）。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR），可实现对合金纯净度与成分均匀性的精准控制。公司严格执行ASTM（美国材料与试验协会标准）、GB（中国国家标准）及GJB（国军标）等多项标准，从原材料入厂到成品出厂全流程工艺可追溯，确保每一批次产品的质量稳定性和一致性。

## 三、核心功能

1. **高温持久强度**：在980℃、100MPa条件下，持久寿命不低于100小时（典型值，以实际产品质保书为准），满足高温承力部件的设计要求。

2. **抗高温氧化能力**：在1000℃静态空气中氧化100小时后，氧化增重率小于0.5mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。

3. **抗热腐蚀性能**：在含0.1%NaCl+0.1%Na₂SO₄的模拟燃气环境中，腐蚀速率低于0.1mm/年，适用于海洋环境或工业燃气轮机。

4. **铸造成型性**：采用熔模精密铸造工艺，可生产壁厚低至1mm的复杂空心结构件，铸件尺寸公差可达CT5-CCT7级（精密铸造公差等级）。

5. **组织稳定性**：经长期时效处理后，γ′强化相（一种面心立方结构的金属间化合物，Ni₃(Al,Ti)型）体积分数保持在40%以上，无明显TCP相（拓扑密排相，一种有害的脆性相）析出。

## 四、技术特点

### 合金设计思路

K441合金通过添加高含量的Al、Ti、Nb等元素形成γ′强化相，提供高温强度；Cr元素保证抗氧化和抗腐蚀性能；W、Mo元素固溶强化基体（固溶强化是指合金元素溶入基体晶格中引起晶格畸变，从而提高强度）；C、B、Zr元素强化晶界，提高蠕变抗力。关键合金元素的作用如下：Al和Ti是γ′相的主要形成元素，其总量控制在6.0-7.5wt%；Cr含量在15-18wt%之间，确保良好的抗氧化性；W和Mo总量约4-6wt%，提高基体的再结晶温度和固溶强度。

### 冶炼工艺

采用真空感应熔炼（VIM）制备母合金，确保低气体含量（氧、氮、氢）和低有害杂质（S、P、Pb、Sn等）。部分高端应用需经真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，进一步降低夹杂物含量，提高合金纯净度。母合金再经真空熔炼炉重熔后浇注成型，整个过程在真空或惰性气氛保护下完成，防止氧化和吸气。

### 热处理制度

典型热处理工艺为：固溶处理（1210℃±10℃，保温2-4小时，空冷）+ 时效处理（980℃±5℃，保温8-16小时，空冷）。固溶处理使γ′相完全溶解，时效处理则析出细小均匀的γ′强化相。对于复杂薄壁件，可采用分级时效或稳定化处理，以降低内应力并优化组织。

### 显微组织控制

铸态组织为等轴晶，晶粒度控制在ASTM 0-3级（晶粒尺寸约100-500μm）。γ′相呈球形或立方体形，尺寸在0.3-0.8μm之间，均匀分布于基体中。晶界处析出断续的M₂₃C₆型碳化物（M主要为Cr），可有效钉扎晶界，阻止晶界滑移。严格控制有害的δ相（Ni₃Nb型正交结构相）和Laves相（一种脆性拓扑密排相）的析出，其总量不超过1vol%（体积分数）。

### 无损检测及质量保证

所有铸件均经过100%目视检查（VT）和荧光渗透检测（FPT）以发现表面缺陷。关键承力件需进行X射线探伤（RT）或工业CT检查内部缺陷。对于大型或高可靠性部件，可采用超声波探伤（UT）检测内部夹杂和裂纹。每批次产品均进行光谱分析（OES）验证化学成分，并留样进行力学性能复验。质保书可追溯至母合金炉号、铸造工艺参数及热处理记录。

## 五、应用领域

- **航空发动机**：涡轮工作叶片、导向叶片、涡轮盘、燃烧室火焰筒等高温热端部件。

- **燃气轮机**：动力涡轮叶片、喷嘴环、隔热屏、过渡段等，适用于工业发电及舰船动力。

- **石油化工**：高温裂解炉管、转化炉管、加热炉零部件，工作温度900-1050℃。

- **热处理设备**：高温炉辊、炉底板、料架、热电偶保护管等，要求抗高温蠕变和抗氧化。

- **汽车涡轮增压器**：涡轮壳、叶轮，工作温度可达950℃，要求热疲劳抗力高。

- **核能工业**：高温气冷堆中的堆内构件，如控制棒导向管、热屏蔽件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

C: 0.08-0.15； Cr: 15.0-18.0； Al: 3.5-4.5； Ti: 2.5-3.5； Nb: 0.5-1.5； W: 2.0-4.0； Mo: 2.0-3.0； B: 0.005-0.02； Zr: 0.02-0.08； Ni: 余量； Fe: ≤1.0； Si: ≤0.5； Mn: ≤0.5； P: ≤0.015； S: ≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）：**

抗拉强度Rm: ≥850MPa； 屈服强度Rp0.2: ≥650MPa； 延伸率A: ≥8%； 布氏硬度HB: 300-380； 冲击功Akv: ≥20J。

**高温力学性能（980℃典型值）：**

抗拉强度Rm: ≥350MPa； 屈服强度Rp0.2: ≥250MPa； 延伸率A: ≥12%； 持久强度（980℃/100h）: ≥80MPa。

**物理性能（典型值）：**

密度: 8.2g/cm³； 熔点范围: 1300-1360℃； 热导率（20℃）: 11W/(m·K)，（1000℃）: 28W/(m·K)； 电阻率（20℃）: 1.2μΩ·m； 线膨胀系数（20-1000℃）: 16.5×10⁻⁶/K； 弹性模量（20℃）: 210GPa。

**耐腐蚀/高温性能（典型值）：**

高温氧化速率（1000℃，100h）: 0.3-0.5mg/cm²； 热腐蚀速率（900℃，含0.1%NaCl+0.1%Na₂SO₄，100h）: ≤0.08mm/年； 临界点蚀温度（CPT，在3.5%NaCl溶液中）: ≥60℃； 导电率: 约1.5%IACS（国际退火铜标准）。

**产品规格范围：**

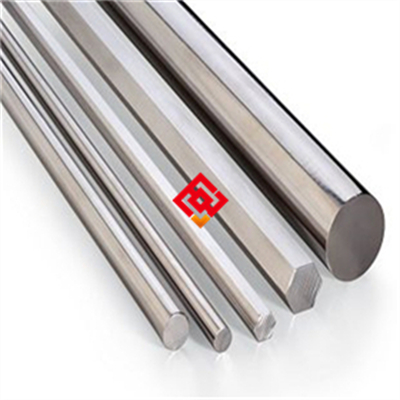

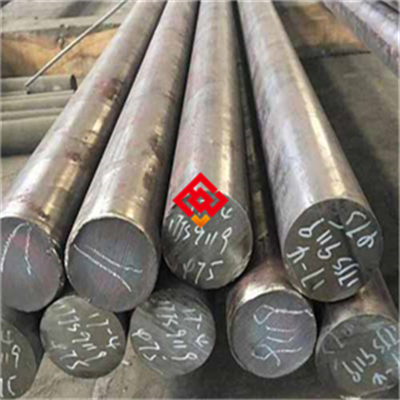

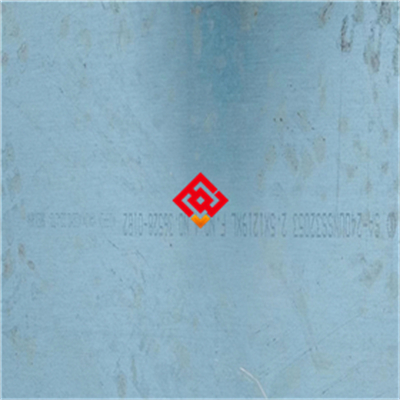

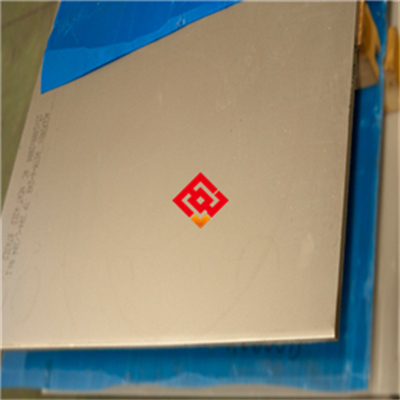

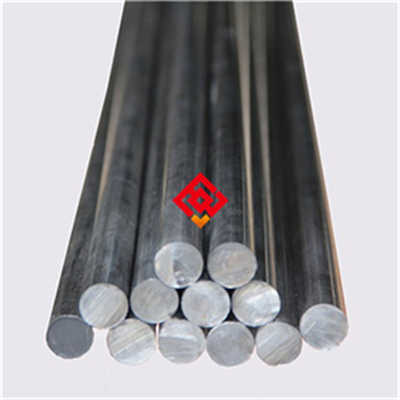

精铸件：根据图纸定制，最大尺寸可达Φ800mm×500mm，最小壁厚1mm； 棒材：Φ20mm-Φ200mm； 板材：厚度2mm-30mm，宽度≤600mm； 管材：外径Φ20mm-Φ200mm，壁厚2mm-20mm； 锻件：根据图纸定制； 丝材：Φ0.5mm-Φ8mm。

**交货状态：**

精铸件：铸态+固溶+时效处理，表面经喷砂或酸洗处理； 棒材/板材：热加工+固溶+时效+表面磨光或车光； 管材：挤压+固溶+酸洗； 丝材：冷拉+固溶+表面抛光。所有产品均按客户要求进行最终热处理。

**批次溯源码解读：**

编码规则示例：MJ-K441-202506-1234-HT01-SP01。

其中：MJ为上海墨钜缩写；K441为牌号；202506代表生产年月（2025年6月）；1234为母合金炉号；HT01为热处理批次号；SP01为规格代码。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及尺寸检验报告。

## 七、注意事项

1. **避免长期服役于1050℃以上温度**：超过此温度时，γ′相会快速粗化并溶解，导致强度急剧下降，且晶界碳化物可能发生分解，引发晶界弱化。

2. **禁止接触含硫、含钒、含铅等低熔点金属环境**：这些元素会与合金中的镍、铬等形成低熔点共晶物，在高温下引发热腐蚀或晶间开裂。

3. **焊接后必须进行焊后热处理**：焊接热影响区会产生应力集中和显微组织变化，应在焊后立即进行去应力退火（870-900℃，保温2-4小时，炉冷），否则易产生焊接冷裂纹。

4. **加工硬化倾向明显**：冷加工如弯曲、冲压时，变形量超过10%时需进行中间退火（980-1000℃，保温30分钟，空冷），避免因加工硬化导致开裂。

5. **表面划伤或磕碰后需及时修复**：表面损伤会破坏氧化膜，在高温服役中成为氧化或腐蚀的起点，应采用同材质焊条补焊并重新热处理。

6. **热处理时严格控制升降温速率**：大型铸件或厚壁件建议升温速率不超过100℃/h，冷却速率不超过50℃/h，避免热应力导致变形或开裂。

7. **禁止采用硫化物或氯化物作为润滑剂**：在挤压、锻造等热加工过程中，应使用石墨基或陶瓷基润滑剂，避免硫、氯元素渗入合金表面。

## 八、存储与运输指南

**存储环境要求：** 存放于室内干燥、通风良好的库房，环境温度控制在5-40℃，相对湿度不超过60%。产品应放置在木质或橡胶垫材上，严禁直接接触水泥地面或金属货架。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质混存。存放区域应远离水源、蒸汽管道及热源。

**包装规范：** 产品经清洗干燥后，先用防锈纸或气相防锈纸包裹，再用聚乙烯塑料薄膜密封，内附干燥剂（硅胶或分子筛）。外层采用木箱或高强度编织袋包装，木箱内壁衬有泡沫缓冲层。每个包装单元重量不超过500kg。包装外表面粘贴标签，注明牌号、规格、批号、净重、生产日期及“防潮”、“防震”、“勿压”等警示标识。

**运输注意事项：** 运输过程中应采用固定绑扎，防止窜动或碰撞。车厢顶部需覆盖防水篷布，避免雨淋或暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，防止划伤。装卸过程中轻拿轻放，严禁抛掷或重压。明确标注禁止行为：禁止与腐蚀性物质混装运输；禁止露天存放超过48小时；禁止踩踏或抛掷包装件。

## 九、加工操作规范

### 切割

推荐采用等离子切割（电流150-300A，切割速度500-1000mm/min）或带锯切割（锯条齿距4-6mm，线速度20-40m/min）。对于精密尺寸要求，可采用激光切割（功率2-4kW，切割速度1-3m/min）或高压水刀切割（压力300-400MPa）。切割后，切割面需用锉刀或砂轮打磨去除热影响区和毛刺，打磨深度不小于1mm。

**注意事项：** 切割过程中需持续冷却，避免过热导致表面氧化或组织变化。

**禁止……** 禁止使用普通树脂砂轮片切割，因其可能引入硫、氯等杂质，且切割面易产生微裂纹。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属应选用同牌号K441焊丝或相近成分的镍基焊丝（如ERNiCrCoMo-1）。焊接参数：TIG焊电流80-150A，电压12-18V，焊接速度100-200mm/min；MIG焊电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100-150℃以内，保护气体采用纯度99.99%以上的氩气，流量10-20L/min。焊后立即进行去应力退火（870-900℃，保温2-4小时，炉冷至300℃后空冷）。

**注意事项：** 焊接前需对坡口进行机械清理，去除氧化皮和油污；每道焊后需用不锈钢丝刷清除焊渣。

**禁止……** 禁止使用含硫或含铅的焊条；禁止在无保护气体的条件下焊接；禁止焊后不进行热处理。

### 热处理

固溶处理：温度1210℃±10℃，保温时间按壁厚每10mm保温1小时计算（最少2小时），冷却方式为空冷或强制风冷。时效处理：温度980℃±5℃，保温8-16小时，冷却方式为空冷。对于复杂形状铸件，可在固溶后增加一次稳定化处理（900℃，保温4-8小时，空冷）。

**注意事项：** 装炉时工件之间应保持足够间距，确保热气流均匀流通；热电偶应紧贴工件表面测温。

**禁止……** 禁止采用水淬冷却，因会产生过大的热应力导致变形或开裂；禁止重复固溶处理超过两次，否则会引起晶粒粗化。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：** 连接件推荐选用同材质K441合金或更高级别的镍基高温合金螺栓，避免因热膨胀系数不同导致连接松动或应力集中。密封垫片应选用不含卤素（氟、氯、溴、碘）的柔性石墨垫片或陶瓷纤维垫片，避免高温下卤素腐蚀。安装后，所有接触面应进行酸洗钝化处理（采用20%硝酸+3%氢氟酸溶液，温度50-60℃，浸泡20-30分钟），再用去离子水冲洗干净，形成致密的钝化膜。

**日常维护方法：** 每运行2000小时或每季度进行一次全面检查。清洁周期为每月一次，使用中性清洗剂（pH值6-8）或去离子水清洗，严禁使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性/碱性清洗剂。清洗后用压缩空气吹干或自然晾干。对于长期停机的设备，应在表面涂抹高温防锈油（耐温不低于150℃）或用气相防锈纸包裹。

**常见故障及解决方法：**

1. **表面点蚀**：原因多为环境介质中含有氯离子或硫化物。解决方法是去除腐蚀产物，用不锈钢丝刷打磨，然后重新进行酸洗钝化处理。如点蚀深度超过壁厚的10%，需进行补焊修复。

2. **焊缝开裂**：原因可能是焊接参数不当或焊后热处理不充分。应停止使用，切除开裂焊缝，重新开坡口，采用TIG焊接并严格控制层间温度，焊后立即进行去应力退火。

3. **变形或翘曲**：多因长期高温应力作用或安装不当引起。对于轻微变形，可在热态下（900-1000℃）进行矫正；严重变形需更换部件。安装时应确保支撑点均匀分布，避免局部过载。

## 十一、安全警示与应急处理

**高温操作安全：** 操作人员必须佩戴耐高温手套（耐温不低于200℃）、防护面罩（遮光号≥10）和阻燃工作服。禁止在工件未冷却至室温前直接触碰，防止烫伤。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属与水接触会产生剧烈蒸汽爆炸。

**切割加工安全：** 操作人员必须佩戴防护面罩（切割用遮光号≥12），并确保现场配备有效的排烟系统，及时排出金属烟尘和有害气体。切割区域应设置火花隔离屏障，防止引燃周围易燃物。

**产品损坏或腐蚀后的应急处理：**

1. **立即停机隔离**：发现产品严重损坏或腐蚀泄漏时，立即停止设备运行，并隔离事故区域，无关人员撤离至安全距离。

2. **切断介质源**：关闭与产品连接的管道阀门，切断高温气体、腐蚀性介质或压力源。

3. **人员防护**：处理人员必须穿戴防酸碱服、防腐蚀手套和护目镜。如涉及泄漏介质，需佩戴正压式空气呼吸器。

4. **泄漏介质处理**：对于泄漏的酸、碱等腐蚀性介质，使用砂土、蛭石或专用吸附材料进行围堵和吸附，然后收集至专用容器中。对于泄漏的高温熔融金属，应让其自然冷却凝固，禁止浇水。

5. **废弃物处置**：损坏的产品、吸附材料及受污染的防护用品应分类收集，按危险废物（HW类，如HW49、HW08）进行处理，委托有资质的危废处置单位进行安全处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

请根据您的具体应用场景选择合适的产品规格和交货状态。关键性能参数方面，对于高温承力部件，重点关注高温持久强度（980℃/100h）和蠕变性能；对于腐蚀环境，关注PREN值（点蚀当量，PREN = Cr + 3.3Mo + 16N，K441的PREN值约为28-32）和临界点蚀温度；对于高导电或高导热需求，需关注导电率和热导率。如产品需通过船级社认证（如CCS、DNV、ABS）、NACE（美国腐蚀工程师协会）标准或ISO认证，请在下单时明确说明。建议在收货后核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果等参数与合同一致。对于关键应用，可要求提供第三方检测报告（如SGS、BV）以验证产品性能。

## 十四、价格标准

K441等轴晶铸造高温合金精铸件的参考价格区间为：母合金棒材约180-320元/公斤；精铸件按复杂程度和尺寸，约500-1500元/公斤；板材/棒材约280-450元/公斤。实际价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享12-20%折扣。小批量试样（≤50公斤）加价15-20%。对于附加要求，如双认证（船级社+ISO）、第三方检测（SGS/BV）、定制热处理等，需额外收取认证费或加工费。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期：** 自产品交付之日起12个月，因材料内在质量缺陷（如成分偏离、内部裂纹、非金属夹杂物超标等）导致失效的，上海墨钜将免费更换或退款。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用中的问题。

**检测服务：** 可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、硬度）费用由上海墨钜承担；特殊检测项目（如高温持久、蠕变、腐蚀试验）由双方协商。

**备品保障：** 产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保客户备件供应不中断。

**售后响应：** 质量问题2小时内回复确认，48小时内出具初步处理方案，确保客户生产不受影响。
