# K435等轴晶铸造高温合金精铸件——高温高强组织稳定

## 一、产品概述与适用范围

K435是一种等轴晶铸造高温合金，属于镍基铸造高温合金大类，典型牌号为K435。该合金专为在高温、高应力环境下长期服役而设计，具有优异的高温强度、良好的组织稳定性和抗热疲劳性能。其使用温度范围通常在700℃至1000℃之间，短时极限使用温度可达1050℃。K435合金通过精密铸造工艺成型，特别适用于制造形状复杂、尺寸精度要求高的热端部件。

核心优势如下：

1. 高温强度优异：在900℃至1000℃范围内仍保持较高的抗拉强度和持久强度，优于同类铸造合金。

2. 组织稳定性突出：经过长期高温时效后，显微组织中的析出相分布均匀，无明显有害相析出，有效延长部件服役寿命。

3. 抗热疲劳性能良好：在急冷急热工况下不易产生热疲劳裂纹，适合燃气轮机及发动机热端部件。

4. 铸造工艺性优良：采用等轴晶铸造工艺，可生产壁厚差异大、内腔复杂的精铸件，成品率高。

5. 抗氧化与抗燃气腐蚀能力：在高温氧化性气氛及燃气环境中表现出良好的抗腐蚀能力。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密铸造生产线及全流程热处理设备。公司严格执行ASTM（美国材料与试验协会标准）及GB（中国国家标准）相关规范，从原材料入厂到成品出厂的全工艺过程可实现质量追溯，确保每一批次产品的成分、性能及尺寸精度均符合客户要求。

## 三、核心功能

1. 耐高温氧化能力：K435合金在1000℃静态空气中氧化100小时后，氧化增重率低于0.15 mg/cm²，表面形成致密的氧化铬和氧化铝保护膜，阻止进一步氧化。

2. 抗高温持久强度：在900℃/100MPa条件下，持久寿命不低于100小时（典型值，以实际产品质保书为准），满足燃气轮机导向叶片及涡轮叶片的高温承载需求。

3. 良好的组织稳定性：经800℃至950℃长期时效1000小时后，γ′强化相（镍铝金属间化合物）粗化速率低，未发现σ相（一种脆性拓扑密排相）或Laves相（一种有害的金属间化合物）等有害相析出，保证部件长期服役性能不衰减。

4. 优异的铸造成型性：采用熔模精密铸造工艺，可生产最小壁厚0.8mm、最大轮廓尺寸达600mm的精铸件，内部型腔可通过陶瓷型芯实现复杂冷却通道结构。

## 四、技术特点

**合金设计思路**：K435合金采用高铬、高钨、高铝的合金化设计思路。铬元素提供抗氧化和抗腐蚀能力；钨和钼元素通过固溶强化提高基体高温强度；铝和钛元素形成γ′强化相，是合金高温强度的主要来源。同时通过控制碳、硼、锆等微量元素含量，优化晶界状态，提高持久塑性和抗蠕变能力。

**冶炼工艺**：采用真空感应熔炼（VIM）工艺制备母合金，确保合金成分精确可控，气体含量（氧、氮、氢）及有害杂质元素（硫、磷、铅、铋等）降至最低水平。母合金经光谱分析合格后，用于精密铸造。

**热处理制度**：标准热处理工艺为：在1180℃±10℃保温2小时，采用氩气保护冷却或真空冷却；随后在980℃±10℃保温4小时，空冷。该制度旨在使γ′相以适宜尺寸均匀析出，同时消除铸造偏析，获得最佳的强度与塑性匹配。

**显微组织控制**：最终组织为等轴晶结构，平均晶粒度控制在ASTM 1级至3级（晶粒平均直径约0.1mm至0.25mm）。γ′相体积分数约为45%至55%，尺寸为0.3μm至0.8μm，呈立方体形均匀分布在γ基体中。碳化物以MC型（如TiC、NbC）和M23C6型（如Cr23C6）分布于晶界和晶内，起到强化晶界和阻碍晶粒长大的作用。

**无损检测及质量保证**：所有精铸件均进行100%外观检查及尺寸检验。关键承力件需进行X射线探伤（RT）或工业CT扫描，检测内部缩松、夹杂、裂纹等缺陷。表面采用荧光渗透检测（FPI），确保无表面裂纹。每批次产品附带原厂质保书，包含化学成分、力学性能、探伤结果及尺寸检验报告。

## 五、应用领域

1. **航空发动机**：用于涡轮导向叶片、涡轮转子叶片、燃烧室火焰筒及隔热屏等高温热端部件。

2. **燃气轮机**：应用于工业燃气轮机的导向叶片、动叶片及喷嘴环，承受高温燃气冲刷与离心应力。

3. **石油化工**：用于乙烯裂解炉管支撑件、高温转化炉喷嘴及催化剂托架等耐热构件。

4. **汽车涡轮增压器**：制造高性能涡轮增压器的涡轮叶轮，承受900℃以上的排气温度。

5. **核能设备**：用于高温气冷堆中的部分耐热结构件及热交换器元件。

6. **冶金工业**：用于连续退火炉的辐射管、炉辊及高温夹具等耐热部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳（C）0.12-0.18；铬（Cr）20.0-23.0；钴（Co）≤1.0；钨（W）4.0-6.0；钼（Mo）1.5-2.5；铝（Al）2.5-3.5；钛（Ti）1.5-2.5；铁（Fe）≤1.5；硼（B）0.005-0.015；锆（Zr）0.05-0.15；镍（Ni）余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥850 MPa；屈服强度（0.2%偏移）：≥650 MPa；延伸率：≥8%；硬度：HRC 30-38（洛氏硬度C标尺）。高温性能（900℃）：抗拉强度≥400 MPa；屈服强度≥320 MPa；延伸率≥12%。

**物理性能**：

密度：8.2 g/cm³（典型值）；熔点范围：1320℃-1380℃；热导率：在900℃时约为25 W/(m·K)；电阻率：在20℃时约为1.2 μΩ·m；线膨胀系数：20℃至1000℃平均值为15.0×10⁻⁶/℃；弹性模量：在20℃时为210 GPa。

**耐腐蚀/高温性能**：

高温持久强度：在900℃/100MPa条件下，持久寿命≥100小时；抗氧化性能：在1000℃空气中氧化100小时，氧化增重率≤0.15 mg/cm²；抗热疲劳性能：在800℃至20℃循环500次后，无可见裂纹。

**产品规格范围**：

按客户图纸定制精密铸件，最大轮廓尺寸600mm，最小壁厚0.8mm，重量范围0.1kg至50kg。可提供铸造毛坯件或经机加工成品件。

**交货状态**：

铸态+热处理（固溶+时效），表面经喷砂或酸洗处理，去除表面氧化皮及铸造粘砂。

**批次溯源码解读**：

编码规则示例：MJ-K435-202503-015-HT01-SP001。其中：MJ代表上海墨钜；K435为牌号；202503为生产年月（2025年3月）；015为熔炼炉号；HT01为热处理批次号；SP001为规格代码。客户可通过此编码向上海墨钜索取原厂质保书及完整工艺记录。

## 七、注意事项

1. 避免在750℃至850℃温度区间长期服役，该区间可能诱发σ相析出，导致材料脆化。如必须在此区间使用，请与上海墨钜技术团队联系进行特殊热处理调整。

2. 禁止在含硫、含钒或含铅的高温腐蚀性气氛中使用，这些元素会严重破坏合金表面的氧化膜保护层，加速腐蚀失效。

3. 焊接后必须进行焊后热处理（在980℃保温2小时，空冷），以消除焊接应力和恢复组织性能。禁止焊后直接使用。

4. 加工硬化倾向明显，在车削、铣削等机械加工过程中应采用低速、大进给量，并使用硬质合金或陶瓷刀具，避免因加工硬化导致刀具快速磨损。

5. 表面划伤或磕碰会降低部件的抗疲劳性能，在搬运、装配过程中必须使用软质衬垫保护表面，严禁直接与钢铁工具接触。

6. 该合金对铸造偏析敏感，厚大截面部位可能出现成分偏析，建议设计时控制壁厚均匀，必要时采用定向凝固或单晶铸造工艺。

## 八、存储与运输指南

**存储环境要求**：应存放在干燥、通风的室内仓库中，环境温度保持在5℃至40℃之间，相对湿度不超过60%。铸件应放置在木质或橡胶垫板上，严禁直接接触地面。禁止与酸、碱、盐类化学品及重金属粉末混存，防止发生电化学腐蚀。

**包装规范**：每件精铸件先用中性防锈纸包裹，外层用塑料薄膜密封，内置干燥剂（硅胶包）。根据铸件尺寸和重量，采用木箱或高强度编织袋包装。木箱内部使用泡沫塑料或蜂窝纸板进行填充固定，防止运输中晃动碰撞。

**运输注意事项**：运输过程中必须做好防雨、防暴晒措施，车厢应加盖防水篷布。铸件在车厢内应固定牢靠，使用尼龙绑带或专用夹具，禁止使用钢丝绳直接接触铸件表面。吊装时采用吊带或专用吊具，严禁钢丝绳直接捆绑。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷铸件；禁止用铁锤直接敲击铸件表面。

## 九、加工操作规范

**切割**：

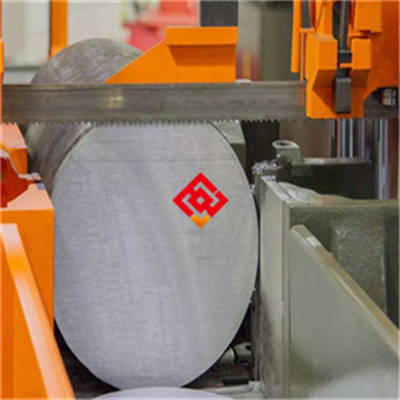

推荐采用线切割或带锯切割。线切割工艺参数：电流3A-5A，走丝速度2mm/min-5mm/min。带锯切割：锯带速度20m/min-30m/min，进给力适中。切割后，切口边缘应用细砂轮或锉刀打磨光滑，去除微裂纹。禁止使用普通氧化铝砂轮片进行干式切割，因其可能造成表面过热开裂。对于厚大截面，建议采用水刀切割，水压300MPa-400MPa，加注石榴石磨料。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属应选用与母材同牌号的K435焊丝或上海墨钜推荐的专用焊丝。焊接电流：80A-120A（直流正接）；焊接电压：12V-16V；焊接速度：60mm/min-100mm/min；层间温度控制在100℃以下，必要时采用水冷铜垫板加速冷却。保护气体采用高纯氩气（纯度≥99.99%），流量8L/min-12L/min。焊后应立即进行焊后热处理：980℃保温2小时，空冷。注意事项：焊接前必须将焊接区域清理干净，去除油污和氧化皮；禁止在通风不良的环境中进行焊接；禁止使用酸性焊剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：1180℃±10℃保温2小时，真空冷却或氩气保护冷却，冷却速度应控制在50℃/min以上，防止有害相析出。时效处理：980℃±10℃保温4小时，空冷。注意事项：热处理过程中必须控制炉内气氛，防止氧化和脱碳；禁止将铸件直接放入高温炉中，应随炉升温；冷却时必须保证均匀冷却，避免产生过大热应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）应选用与K435同材质或更高级别的镍基合金（如Inconel 718），避免因热膨胀系数差异导致连接松动或应力集中。密封垫片应选用不含卤素（氟、氯、溴等）的石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片，因高温下卤素会腐蚀合金表面。安装完成后，建议对部件进行酸洗钝化处理（采用20%硝酸+2%氢氟酸溶液，在50℃浸泡30分钟），以恢复表面氧化膜的保护性能。之后用去离子水彻底冲洗并干燥。

**日常维护方法**：每运行500小时检查一次部件表面状态，使用中性清洗剂（pH值6-8）或无水酒精擦拭表面，去除积碳和污物。禁止使用含氯溶剂（如三氯乙烯、四氯化碳）进行清洗。对于高温氧化区域，可用细砂纸（800目以上）轻轻打磨后重新进行钝化处理。

**常见故障及解决方法**：

1. **表面点蚀**：通常由局部腐蚀介质（如硫、氯）附着引起。解决方法：停机后清洗表面，打磨去除腐蚀坑，重新钝化处理。如点蚀深度超过壁厚10%，建议更换部件。

2. **焊缝开裂**：多因焊接工艺不当或焊后未及时热处理所致。解决方法：打磨清除裂纹，采用TIG补焊，并严格执行焊后热处理。严重开裂时需更换部件。

3. **变形**：可能因超温运行或安装应力过大引起。解决方法：检查运行温度是否超过设计值，调整安装间隙。轻微变形可进行热校正（在980℃保温1小时，加压校正后空冷），严重变形需更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温部件（温度超过300℃）时，必须佩戴耐高温手套（耐温≥500℃）、防护面罩及阻燃工作服。禁止在未冷却前徒手触碰工件，防止严重烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑救高温金属火灾，因水遇高温金属会瞬间汽化爆炸。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥10），防止强光和飞溅物伤害眼睛。切割区域应配备高效排烟系统，及时排出金属烟尘和有害气体。切割产生的火花应用防火布或金属挡板隔离，远离易燃物。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机，隔离故障部件，切断介质源（燃料、气体、腐蚀性液体等）。

2. 人员穿戴防护服、防酸碱手套及护目镜，对泄漏的腐蚀性介质进行中和（酸性介质用碳酸氢钠溶液，碱性介质用稀醋酸）并收集，按照环保要求处理。

3. 损坏部件应标记为危险废弃物，分类存放于专用容器中，按照当地法规（如HW类危险废物）交由有资质的处理机构处置。

4. 如发生人员接触腐蚀性介质，立即用大量清水冲洗至少15分钟，并就医。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择K435精铸件时，建议从以下几个方面进行综合评估：

1. **应用场景匹配度**：确认部件服役温度、应力水平及环境介质是否在K435合金的适用范围之内。若长期使用温度超过1050℃，建议考虑定向凝固或单晶高温合金。

2. **关键性能参数**：根据设计需求核对高温持久强度、抗氧化性能及组织稳定性指标。对于燃气轮机部件，建议关注持久寿命和热疲劳寿命数据。

3. **认证要求**：如用于航空发动机或船用燃气轮机，需确认供应商是否具备相应的质量体系认证（如AS9100、ISO 9001）及客户指定的第三方认证（如船级社DNV、BV认证）。

4. **备品备件比例**：建议首次采购时增加10%-15%的备件量，以应对安装损耗及后续维护更换需求。

5. **质保书及检测报告**：要求供应商提供上海墨钜原厂质保书，并建议委托SGS、BV等第三方检测机构进行成分、力学性能及无损检测验证，确保产品性能符合技术协议要求。

## 十四、价格标准

K435等轴晶铸造高温合金精铸件的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求等因素影响。参考价格区间如下：

- 小批量试样（≤5件）：每公斤约800元至1200元（含模具分摊费，通常上浮15%-20%）。

- 常规批量（5件至50件）：每公斤约600元至900元。

- 大批量（≥50件或≥5吨）：每公斤约500元至750元，可享5%-12%的批量折扣。

- 附加技术要求（如双认证、第三方检测、定制热处理等）将根据实际工作量加收费用，一般为总价的5%-15%。

具体报价请直接联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、铸造缩松超标、热处理组织异常）导致部件在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤结果及尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户遇到技术问题时，上海墨钜承诺24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担，特殊检测项目（如高温持久、蠕变、热疲劳）需另行协商。

**备品保障**：对于已停产的产品型号，上海墨钜承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保客户设备的持续运行。

**售后响应**：质量相关问题，上海墨钜将在2小时内回复客户，48小时内出具初步解决方案，并跟踪至问题彻底解决。
