# K417L等轴晶铸造高温合金精铸件：K417L低碳高强热稳定性好

## 一、产品概述与适用范围

K417L是一种等轴晶铸造高温合金，属于镍基铸造高温合金大类，典型牌号为K417L。该合金采用低碳设计思路，通过优化碳含量及关键合金元素配比，实现了高强度与优异热稳定性的结合。K417L主要适用于在700℃至950℃温度范围内长期服役的高温部件，尤其适合承受复杂热应力和机械应力的精密铸件。核心优势包括：1）低碳含量显著降低碳化物析出倾向，提升组织长期稳定性；2）等轴晶铸造工艺保证铸件各向同性力学性能；3）高温持久强度优异，在900℃下仍保持较高承载能力；4）抗热疲劳性能良好，适合频繁启停工况；5）铸造流动性好，可制造薄壁复杂结构的精铸件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及精密铸造生产线，严格执行ASTM、GB等国际标准，全流程工艺可追溯。公司具备独立化学成分分析、力学性能测试及无损检测能力，确保每一批次产品均符合技术规范。

## 三、核心功能

1. **耐高温氧化能力**：K417L在900℃至1000℃空气中氧化增重率低于0.15mg/cm²·h（典型值，以实际产品质保书为准），表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。

2. **抗高温蠕变与持久强度**：在900℃、100MPa条件下，持久寿命可达100小时以上（典型值），满足涡轮叶片、导向叶片等高温旋转部件的强度要求。

3. **良好的热疲劳性能**：等轴晶组织配合低碳设计，使合金在冷热循环工况下裂纹萌生与扩展速率显著降低，适用于燃烧室部件等热冲击环境。

4. **铸造工艺适应性**：合金液相线温度较低（约1320℃），流动性好，可精密铸造出壁厚0.8mm至3mm的复杂空心叶片或薄壁结构件。

## 四、技术特点

**合金设计思路**：K417L采用低碳（C≤0.08wt%）设计，降低MC型碳化物（如TiC、NbC）的析出量，减少晶界脆化风险。主要强化元素包括Al、Ti、Nb、Mo等，其中Al+Ti总量控制在6.0~7.5wt%，通过时效析出γ′相（Ni₃(Al,Ti)）实现沉淀强化。加入约1.5wt%的Mo固溶强化基体，同时提高抗热腐蚀能力。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，再经真空自耗重熔（VAR）进一步提纯，降低气体含量（O≤20ppm、N≤30ppm）及有害杂质（S≤50ppm）。母合金经精密铸造工艺制成最终铸件，浇注温度控制在1450~1500℃，模壳预热温度900~1000℃。

**热处理制度**：标准热处理为：固溶处理1180℃±10℃，保温2~4小时，空冷；时效处理900℃±10℃，保温16小时，空冷。该制度可析出均匀弥散的γ′相，体积分数约45~50%，尺寸约0.3~0.5μm。

**显微组织控制**：铸态组织为等轴晶，晶粒度控制在2~4级（ASTM标准）。γ′相呈立方体或球形均匀分布，晶界处析出少量M₂₃C₆型碳化物（M主要为Cr、Mo）以强化晶界。δ相含量控制在体积分数1%以下，避免损害塑性。

**无损检测与质量保证**：所有精铸件100%进行X射线探伤（RT）及荧光渗透检测（FPI），按ASTM E192标准评判。关键部位增加超声波探伤（UT）及涡流探伤（ET）。每批产品附带光谱分析报告及力学性能检验记录。

## 五、应用领域

- **航空发动机**：用于涡轮工作叶片、导向叶片、涡轮盘等高温旋转部件，工作温度可达950℃。

- **燃气轮机**：应用于地面及舰船燃气轮机的燃烧室衬套、过渡段、喷嘴环等耐热部件。

- **石油化工**：用于裂解炉管、转化炉管、高温阀门等需要长期高温服役的设备。

- **核工业**：适用于高温气冷堆中部分结构件及支撑件，要求耐辐照及热稳定性。

- **汽车涡轮增压器**：用于高性能汽油机涡轮壳及叶轮，承受800℃以上排气温度。

## 六、产品详细参数

**化学成分（wt%）**：

C: ≤0.08；Cr: 14.0~16.0；Co: 8.0~10.0；Al: 4.5~5.5；Ti: 2.5~3.5；Nb: 1.0~2.0；Mo: 1.0~2.0；W: 0.5~1.5；B: 0.01~0.03；Zr: 0.05~0.15；Ni: 余量。

杂质限制：S≤0.01，P≤0.015，Si≤0.5，Mn≤0.5。

**力学性能（室温典型值）**：

抗拉强度Rm: 980~1100 MPa；屈服强度Rp0.2: 780~900 MPa；延伸率A: 8~15%；硬度HRC: 35~42。

高温性能（900℃）：抗拉强度Rm: 550~650 MPa；持久强度（100小时）：≥100 MPa。

**物理性能**：

密度：8.15 g/cm³（典型值）；熔点范围：1280~1320℃；热导率（900℃）：25 W/(m·K)；电阻率（室温）：1.2 μΩ·m；线膨胀系数（20~900℃）：17.5×10⁻⁶/℃；弹性模量（室温）：210 GPa。

**耐腐蚀/高温性能**：

高温氧化增重率（1000℃×100h）：≤0.2 mg/cm²；热腐蚀速率（900℃含盐环境）：≤0.05 mm/年；临界点蚀温度（CPT）：≥50℃（典型值，适用于含Cl⁻环境）。

**产品规格范围**：

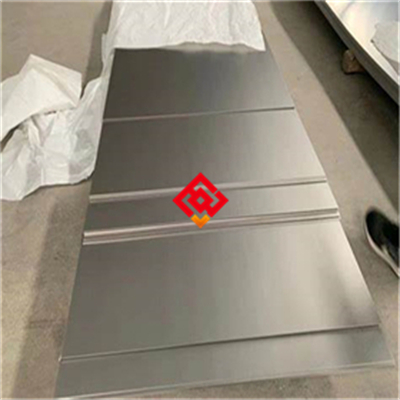

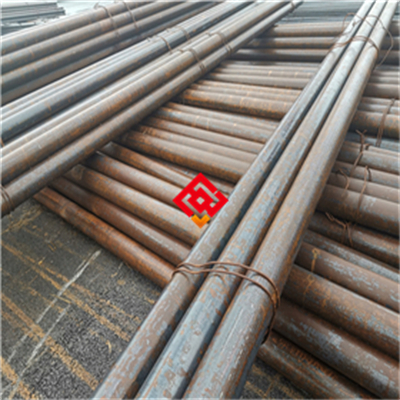

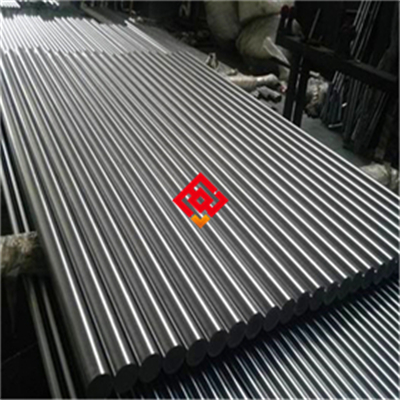

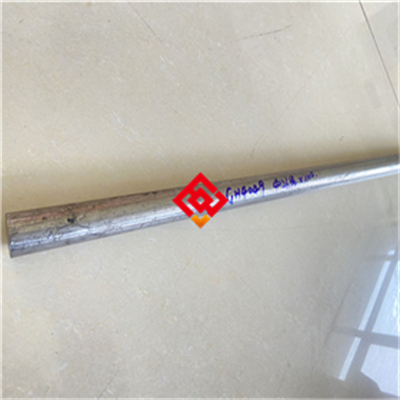

精铸件：按客户图纸定制，最大尺寸≤500mm，最小壁厚0.8mm；可提供棒材（直径10~200mm）及板材（厚度2~30mm）作为母材。

**交货状态**：

铸态或热处理状态（固溶+时效），表面经喷砂或酸洗处理。

**批次溯源码解读**：

编码规则示例：MJ-K417L-202503-A012-HT01-001

- MJ：上海墨钜代码

- K417L：牌号

- 202503：生产年月（2025年3月）

- A012：熔炼炉号（A炉第12炉次）

- HT01：热处理批次（第1批）

- 001：产品序列号

客户可通过编码向上海墨钜索取原厂质保书，包含完整化学成分、力学性能、探伤报告及热处理记录。

## 七、注意事项

1. 避免在700~750℃温度区间长期服役，该区间可能析出有害σ相（一种脆性相，主要成分为Cr、Mo、Co的金属间化合物），导致韧性下降。

2. 焊接必须在固溶状态下进行，焊后需进行去应力退火（900℃×4小时，空冷），禁止在时效状态下焊接。

3. 加工硬化倾向明显，冷加工（如钻孔、车削）后需进行中间退火（1180℃×30分钟，空冷），避免应力集中导致开裂。

4. 禁止接触含硫、含氯介质（如海水、酸性气体），尤其在高温下易发生热腐蚀加速失效。

5. 铸件表面严禁划伤或磕碰，表面缺陷（如裂纹、缩松）会大幅降低疲劳寿命，必须经荧光渗透检测确认无缺陷后方可使用。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5~40℃；相对湿度上限：60%；地面需铺设木垫板或橡胶垫，禁止直接接触水泥地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：

精铸件采用防潮防锈包装：内层为聚乙烯薄膜包裹，放入干燥剂（硅胶包），外层为木箱或高强度编织袋。木箱内壁衬缓冲材料（泡沫或橡胶），防止运输中碰撞。

**运输注意事项**：

运输时需固定牢固，使用尼龙绑带或专用夹具，禁止钢丝绳直接接触产品表面。车辆需配备防雨篷布，禁止暴晒或淋雨。吊装时使用尼龙吊带，严禁钢丝绳捆扎。

**禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或翻滚包装件。

## 九、加工操作规范

**切割**：

推荐采用等离子切割或带锯切割。等离子切割参数：电流150~250A，切割速度300~500mm/min，保护气体为氩气（纯度≥99.99%）。带锯切割：使用高速钢或硬质合金锯条，线速度20~30m/min，进给量0.05~0.1mm/齿。切割后需用砂轮打磨去除热影响区（深度≥1mm），禁止使用普通氧化铝砂轮片，应使用碳化硅或金刚石砂轮片。

**焊接（适用时）**：

推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属选用同材质焊丝（K417L焊丝）或Hastelloy X焊丝。焊接参数：电流80~120A，电压12~16V，焊接速度80~120mm/min；层间温度≤150℃；保护气体为氩气（纯度≥99.99%），流量10~15L/min。焊后需立即进行去应力退火（900℃×4小时，空冷）。注意事项：焊前必须清除母材表面氧化皮及油污，禁止使用含氯溶剂清洗；焊接时需充分保护熔池，避免氧化；禁止在雨雪天气或高湿度环境下焊接。

**热处理**：

固溶处理：1180℃±10℃，保温2~4小时，空冷（或风冷）。时效处理：900℃±10℃，保温16小时，空冷。注意事项：升温速率≤10℃/min，防止铸件变形；炉内气氛需控制氧含量≤50ppm，避免过度氧化；禁止快速水淬，防止开裂。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐采用同材质（K417L）或更高等级高温合金（如Inconel 718）螺栓/螺母，避免异种金属接触导致电偶腐蚀。密封垫片应选用无卤素材料（如膨胀石墨垫片或陶瓷纤维垫片），禁止使用含氯的聚四氟乙烯垫片。安装后，所有接触面需进行酸洗钝化处理（酸洗液：10%硝酸+2%氢氟酸，温度50℃，浸泡20分钟），再用去离子水冲洗并干燥。

**日常维护方法**：

清洁周期：每运行500小时或每月一次。清洗剂选用中性或弱碱性清洗液（pH 7~9），禁止使用含氯、含硫的清洗剂。清洁后干燥处理，并在非工作表面喷涂防氧化涂层（如硅基耐热漆）。

**常见故障及解决方法**：

1. **表面点蚀**：可能因接触含氯介质引起。措施：停机后立即用去离子水冲洗，干燥后涂覆防氧化涂层，并排查介质来源。

2. **焊缝开裂**：多因焊后未及时热处理或层间温度过高。措施：清除开裂区域，重新焊接并按规范进行去应力退火。

3. **高温变形**：可能因超温或应力集中。措施：检查操作温度是否超标，必要时更换部件或优化支撑结构。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃服。禁止直接触碰未冷却工件（需冷却至200℃以下方可接触）。现场灭火器类型为干粉或二氧化碳灭火器，严禁使用水或泡沫灭火器，以防金属燃烧爆炸。

**切割加工安全**：

切割时需佩戴防护面罩（遮光号≥14），并开启排烟系统。火花隔离区需铺设防火毯，禁止附近存放易燃物。操作人员应佩戴防噪耳塞（噪音≥85dB时）。

**产品损坏或腐蚀后的应急处理**：

若发现产品严重腐蚀或开裂，应立即停机隔离，切断介质源（如高温气体、腐蚀性流体）。人员需穿戴防酸手套、防护服及护目镜。泄漏介质（如含盐酸性液体）需用中和剂（如碳酸氢钠溶液）处理，再收集至专用容器。废弃物按危险废物（HW类，如HW17表面处理废物）分类处置，交由有资质的处理公司。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择K417L牌号，重点关注关键性能参数：高温持久强度（900℃/100h）、抗热腐蚀性能（CPT值）、铸造尺寸精度等。若需用于海洋环境或含氯介质，应要求提供PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，K417L典型值约25~28）及临界点蚀温度测试报告。认证要求方面，航空发动机部件需提供AMS标准或船级社认证；核工业应用需满足ASME规范。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证性能。备品备件比例建议按总用量的10~15%储备，确保故障时快速替换。

## 十四、价格标准

K417L精铸件价格根据产品复杂程度、尺寸及采购数量确定。参考价格区间：简单结构件（如垫片、衬套）约800~1200元/公斤；复杂空心叶片或薄壁件约1500~2500元/公斤。批量折扣政策：≥5吨可享5~12%折扣；小批量试样（≤50公斤）加价15~20%。附加技术要求（如双认证、第三方检测、定制热处理）需另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、内部裂纹、缩松超标）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验结果）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、力学性能、探伤）费用由上海墨钜承担。

**备品保障**：停产后五年内仍提供同质替代或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出初步解决方案。
