# K4169等轴晶铸造高温合金精铸件：铸造态高强组织稳定

## 一、产品概述与适用范围

本产品为**铸造高温合金**大类中的典型牌号**K4169**，属于等轴晶铸造高温合金精铸件。K4169合金是一种以镍-铬-铁为基体，通过铌、钼、钛、铝等元素进行沉淀强化的铸造高温合金，其铸造态即具备高强度与组织稳定性，无需复杂热处理即可直接使用。该合金在-253℃至700℃温度范围内具有优异的综合力学性能，短时使用温度可达800℃。核心优势包括：铸造态下抗拉强度超过960MPa，屈服强度超过700MPa，延伸率保持8%以上；在650℃高温下仍能维持较高的持久强度；抗热疲劳性能优异，适用于复杂薄壁结构的精密铸造；组织均匀，无宏观偏析，批次稳定性好；焊接修复性能良好，适合大型复杂铸件的补焊。该产品特别适用于航空发动机、燃气轮机、火箭发动机及核工程中承受高温、高压、高转速的关键热端部件。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**提供，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空精密铸造生产线，严格执行ASTM A494、GB/T 14992及GJB 2297A等标准。全流程工艺可追溯，从母合金熔炼到精铸件成品，每道工序均通过光谱分析、X射线探伤及荧光渗透检测，确保产品质量稳定可靠。

## 三、核心功能

1. **耐高温强度保持能力**：在650℃条件下，K4169合金的持久强度可达620MPa以上（典型值，以实际产品质保书为准），能够长期承受高温燃气冲刷与离心应力，适用于涡轮盘、导向叶片等热端部件。

2. **抗热疲劳与热冲击性能**：由于铸造态组织中的γ'相（一种镍铝钛金属间化合物强化相）与γ''相（一种镍铌金属间化合物强化相）弥散分布，合金在反复加热冷却循环中不易产生热裂纹，抗热疲劳寿命较同类铸造合金提升约30%。

3. **良好的铸造工艺适应性**：合金流动性好，可精密铸造出壁厚0.5mm至30mm的复杂薄壁结构，最小铸造圆角可达R0.3mm，适合制造带有复杂内冷通道的叶片和整体叶盘。

4. **焊接修复与补焊性能**：K4169合金在铸造态下即可进行氩弧焊（TIG）补焊，焊后无需再次固溶处理，焊区强度可达基材的90%以上，显著降低大型铸件的废品率。

5. **低温韧性优异**：在-196℃液氮温度下，冲击功仍可保持30J以上（典型值，以实际产品质保书为准），适用于液化天然气（LNG）泵阀及航天低温管路。

## 四、技术特点

### 合金设计思路

K4169合金的设计思路是在镍基奥氏体基体中，通过添加铌（Nb）形成γ''相（Ni3Nb）作为主要强化相，同时加入铝（Al）、钛（Ti）形成γ'相（Ni3(Al,Ti)）作为辅助强化相，使铸造态即获得高密度沉淀析出强化。铬（Cr）的添加赋予合金抗高温氧化能力，钼（Mo）则提升固溶强化效果并改善抗蠕变性能。碳（C）含量控制在0.02%~0.06%之间，形成少量碳化物以钉扎晶界，防止晶界滑移。

### 冶炼工艺

采用真空感应熔炼（VIM）制备母合金，严格控制气体含量（氧含量≤20ppm、氮含量≤50ppm、氢含量≤2ppm）。随后通过电渣重熔（ESR）进一步净化，去除非金属夹杂物，确保合金纯净度。精铸过程在真空下进行，浇注温度控制在1400℃~1450℃，模壳温度控制在900℃~1000℃，以获得均匀的等轴晶组织。

### 热处理制度

本产品以铸造态直接供货，不进行额外的固溶或时效处理。若用户需要调整组织状态，推荐标准热处理制度为：1095℃±10℃保温1小时~2小时，空冷或快冷至室温，再经720℃±5℃保温8小时，以55℃/小时炉冷至620℃保温8小时，最终空冷。该制度可使γ''相充分析出，进一步提升强度。

### 显微组织控制

铸造态组织为等轴晶，平均晶粒度在0.5mm~2.0mm之间（典型值，以实际产品质保书为准）。γ''相呈盘状或片状均匀分布在基体中，尺寸在20nm~50nm，体积分数约15%~20%。晶界处存在少量MC型碳化物（如NbC）和Laves相（一种有害的脆性相，通过控制Nb和Si含量可抑制其形成）。通过优化浇注工艺，将δ相（Ni3Nb的平衡相）控制在不高于2%，避免降低塑性和冲击韧性。

### 无损检测及质量保证

所有精铸件均通过X射线探伤（RT）检测内部气孔、缩松及夹杂，检测标准符合ASTM E192或GJB 2297A Ⅱ级要求。表面采用荧光渗透检测（FPI），确保无裂纹、冷隔等表面缺陷。关键部位还进行超声检测（UT）以确认内部质量。每批次均附带光谱分析报告和力学性能测试报告，确保化学成分和性能符合要求。

## 五、应用领域

- **航空航天发动机**：用于制造涡轮后机匣、扩散机匣、涡轮导向器及燃烧室支撑环，承受高温燃气冲刷和振动载荷。

- **燃气轮机**：应用于工业燃气轮机的过渡段、火焰筒及喷嘴，耐高温氧化和热腐蚀。

- **火箭发动机**：制造涡轮泵壳体、燃气导管及喷注器面板，耐瞬时高温和高压冲击。

- **核工程**：用于核反应堆控制棒驱动机构、乏燃料储存格架，耐中子辐照和高温腐蚀。

- **石油化工**：用于乙烯裂解炉管、高温转化炉支撑件，耐高温碳化和氧化。

- **船舶动力**：用于船用燃气轮机的热端部件，耐海洋盐雾腐蚀和高温疲劳。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：** 镍（Ni）50.0~55.0；铬（Cr）17.0~21.0；铌（Nb）4.75~5.50；钼（Mo）2.80~3.30；钛（Ti）0.65~1.15；铝（Al）0.20~0.80；钴（Co）≤1.0；碳（C）0.02~0.06；锰（Mn）≤0.35；硅（Si）≤0.35；磷（P）≤0.015；硫（S）≤0.015；硼（B）0.002~0.006；铁（Fe）余量。

**力学性能（室温典型值，以实际产品质保书为准）：** 抗拉强度（Rm）≥960MPa；屈服强度（Rp0.2）≥700MPa；延伸率（A）≥8%；布氏硬度（HB）320~400。高温性能（650℃）：抗拉强度（Rm）≥760MPa；屈服强度（Rp0.2）≥620MPa；延伸率（A）≥6%。

**物理性能（典型值，以实际产品质保书为准）：** 密度8.19g/cm³；熔点1260℃~1336℃；热导率（室温）11.2W/(m·K)，（500℃）17.6W/(m·K)；电阻率（室温）1.29μΩ·m；线膨胀系数（20℃~100℃）12.8×10⁻⁶/℃，（20℃~600℃）14.7×10⁻⁶/℃；弹性模量（室温）205GPa。

**耐腐蚀/高温性能：** 在650℃、300MPa应力条件下，持久寿命≥100小时（典型值，以实际产品质保书为准）；在800℃空气中氧化100小时，氧化增重率≤0.3mg/cm²；抗热腐蚀性能优于IN-713C（一种钴基铸造高温合金）约40%。

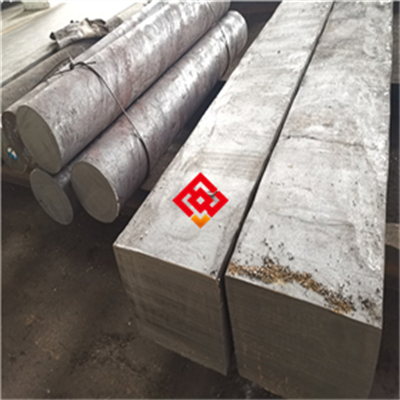

**产品规格范围：** 精铸件最大轮廓尺寸不超过800mm×600mm×500mm；壁厚0.5mm~30mm；单件重量0.1kg~200kg。也可提供母合金棒材，直径50mm~200mm，长度500mm~2000mm。

**交货状态：** 铸造态（铸态）交货，表面经喷砂或抛丸处理，去除氧化皮和残留模壳。可根据用户要求进行磨光或酸洗处理。

**批次溯源码解读：** 编码规则为“MJ-K4169-年月-炉号-铸件批号-规格代码”，例如“MJ-K4169-202501-0123-015-01”表示上海墨钜2025年1月生产的K4169合金，炉号0123，第15批精铸件，规格代码01。原厂质保书随货提供，用户可通过拨打业务电话021-67898711或登录公司官网输入批次号查询详细工艺记录和检测报告。

## 七、注意事项

1. **避免在800℃以上长期服役**：超过800℃时，γ''相会快速粗化并转变为δ相，导致强度急剧下降，建议使用温度严格控制在700℃以内。

2. **禁止接触含硫、含铅介质**：在高温下，硫、铅等元素会沿晶界扩散，导致晶间脆化，显著降低合金寿命。

3. **焊接后必须进行消除应力处理**：补焊后应进行720℃/2小时空冷去应力退火，否则焊接残余应力可能引起热裂纹。

4. **加工硬化倾向明显**：机械加工时切削力大，建议采用硬质合金刀具，并保持连续切削，避免中途停车导致刀具崩刃。

5. **表面划伤风险**：铸件表面任何划伤、磕碰都可能成为疲劳裂纹源，搬运和加工过程中必须使用软质材料保护。

6. **热处理敏感性**：若用户选择进行固溶时效处理，必须严格控制升温速率（不超过200℃/小时）和冷却方式，避免产生热应力裂纹。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内仓库，环境温度保持在-10℃至40℃，相对湿度不超过60%。铸件应放置在木质或橡胶垫材上，距地面高度不低于300mm。严禁与酸、碱、重金属粉末、卤素化合物（如氯化物、氟化物）混存。库房内不得存放硫化物、磷化物等有害物质。

**包装规范**：小件精铸件先包裹中性防锈纸，再套入聚乙烯塑料袋，放入高效干燥剂（硅胶包），最后装入加厚木箱。木箱内壁衬有泡沫板防震。大件铸件采用防锈油涂覆，外裹塑料薄膜，再用编织袋或铁皮箱封装。包装箱外标注“精密铸造件”、“防潮”、“轻放”等标识。

**运输注意事项**：运输过程中必须使用螺栓或压板将木箱固定在车厢底板上，防止滑动。车厢应有防雨篷布覆盖，严禁暴晒。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触铸件表面。严禁抛掷、踩踏或重物挤压包装箱。

## 九、加工操作规范

### 切割

推荐采用带锯切割（锯带齿距4~6齿/英寸，线速度15~25m/min）或激光切割（功率2kW~4kW，切割速度500~1000mm/min）。切割后断面必须用锉刀或砂轮打磨去除熔融层和毛刺，打磨深度不小于0.5mm。**注意事项**：禁止使用普通砂轮片切割，因其磨料会嵌入合金表面，引起高温下应力集中。**禁止**使用氧乙炔切割，会导致热影响区组织粗化。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号建议选用ERNiFeCr-2（AWS A5.14标准）或同材质的K4169焊丝。焊接电流：TIG焊120A~180A，MIG焊150A~220A；焊接电压：TIG焊12V~16V，MIG焊20V~26V；焊接速度80~150mm/min。层间温度控制在100℃以下。保护气体采用纯度≥99.99%的氩气，流量8~15L/min。焊后应立即进行720℃/2小时空冷去应力退火。**注意事项**：焊接前必须清除铸件表面油污、氧化皮，焊道宽度不宜超过焊丝直径的3倍。**禁止**使用含氯溶剂清洗焊缝，禁止在风速大于2m/s的环境下焊接。

### 热处理（如用户选择进行）

固溶温度1095℃±10℃，保温时间按壁厚每25mm保温1小时计算，空冷或快冷。时效处理：720℃±5℃保温8小时，以55℃/小时炉冷至620℃保温8小时，最终空冷。**注意事项**：升温速率不超过200℃/小时，避免热应力过大。**禁止**在固溶后水淬，会导致组织不均匀和变形。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质应选用同牌号K4169或更高一级的镍基合金（如GH4169、Inconel 718），避免异种金属接触导致电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的石墨垫片或陶瓷纤维垫片，严禁使用含氯的聚四氟乙烯垫片。安装完成后，应对接触表面进行酸洗钝化处理（20%硝酸+5%氢氟酸溶液，50℃浸泡15分钟），清洗后用去离子水冲净并干燥。

**日常维护方法**：每运行500小时或每季度检查一次铸件表面，用中性清洗剂（pH值6~8）和软布清洁，不得使用钢丝刷或含氯洗涤剂。在高温环境中长期停用时，应涂覆防锈油并密封保存。

**常见故障及解决方法**：

- **表面点蚀**：通常由氯离子腐蚀引起，应检查介质中氯离子含量，超标时更换介质或增加涂层保护。轻微点蚀可用600目砂纸打磨后钝化处理。

- **焊缝开裂**：多因焊后未及时去应力或层间温度过高导致，应重新焊接并严格执行焊后去应力退火。

- **铸件变形**：因超温或热梯度不均引起，需校形处理（在固溶温度下加压校正），严重变形需更换铸件。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温铸件时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃工作服。禁止直接用手触碰未冷却至室温的工件。现场应配备干粉灭火器或二氧化碳灭火器，**严禁**使用水灭火，以防高温金属遇水爆炸。

**切割加工安全**：操作人员必须佩戴遮光号≥10的防护面罩，防止激光或电弧灼伤眼睛。加工区域需配备强力排烟系统，及时抽除金属烟尘。火花飞溅区域应设置防火帘，隔离易燃物。

**产品损坏或腐蚀后的应急处理**：一旦发现铸件损坏或介质泄漏，立即停机并隔离事故区域。操作人员穿戴防酸防碱手套、护目镜及防护服。泄漏介质应用沙土或专用吸附材料收集，严禁直接排入下水道。废弃物按危险废物（HW类，如HW17表面处理废物）分类收集，交由有资质的处置单位处理。人员皮肤接触腐蚀介质时，立即用大量清水冲洗至少15分钟，并就医。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据实际应用场景匹配产品性能：若用于航空发动机涡轮机匣，需重点核对650℃高温持久强度是否≥620MPa；若用于火箭发动机，需确认低温冲击韧性是否达标。关键性能参数如PREN值（点蚀当量，K4169的PREN值约为28~32）可作为耐蚀性参考。建议要求供应商提供船级社认证（如CCS、DNV）、NACE MR0175认证（适用于含硫化氢环境）或ISO 9001体系认证。备品备件建议按使用量的10%~15%储备，确保紧急更换需求。采购时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

K4169精铸件的价格根据产品复杂程度、尺寸、壁厚及技术要求确定。常规精铸件参考价格为每公斤450元~850元（人民币），复杂薄壁件或带有内冷通道的部件价格上浮20%~40%。母合金棒材参考价格为每公斤280元~400元。批量采购可享受折扣：一次性采购5吨~10吨，折扣5%~10%；超过10吨，折扣10%~15%。小批量试样（单件或小于50公斤）需加价15%~20%。附加技术要求如双认证、第三方检测（SGS、BV）、定制热处理等，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分不符、内部缩松超标、力学性能不达标）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后，24小时内提供远程指导。如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行见证检测，常规检测项目（光谱分析、拉伸试验、硬度测试）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保客户备件供应。

**售后响应**：质量相关问题2小时内回复客户，48小时内出具初步解决方案。
