# K409等轴晶铸造高温合金精铸件：高温热强性好，组织稳定

## 一、产品概述与适用范围

K409属于等轴晶铸造高温合金，典型牌号为K409（国内对应牌号K409，亦常被归类为镍基铸造高温合金）。该合金专为在高温、高应力环境下长期服役而设计，具有优异的高温热强性和组织稳定性。其使用温度范围通常为700℃至980℃，短时极限使用温度可达1000℃以上。核心优势包括：第一，高温持久强度高，在900℃以上仍能保持较强的抗蠕变能力；第二，组织稳定性好，长期服役后析出相粗化缓慢，性能衰减可控；第三，抗热疲劳性能优良，适用于急冷急热工况；第四，铸造工艺性良好，可精铸成复杂薄壁构件；第五，抗氧化和抗燃气腐蚀能力较强，适用于氧化性及弱还原性气氛。

## 二、品牌与产地

该产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及定向凝固铸造系统，严格执行ASTM、AMS及GB/T 14992等标准，全流程工艺可追溯。公司长期为航空航天、能源动力等领域提供高品质高温合金精铸件，具备从成分控制到无损检测的完整质量保障体系。

## 三、核心功能

1. **高温持久强度**：在980℃、100MPa条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），适用于涡轮叶片、导向叶片等高温旋转件。

2. **抗高温氧化能力**：在900℃空气中氧化100小时后，氧化增重率低于0.5mg/cm²，表面形成致密Cr₂O₃和Al₂O₃复合氧化膜，有效阻隔氧扩散。

3. **组织稳定性**：经长期时效（如900℃/1000h）后，γ′强化相（Ni₃(Al,Ti)型）尺寸粗化速率低，无明显TCP相（拓扑密排相，如σ、μ相）析出，避免脆性相诱发裂纹。

4. **抗热疲劳性能**：在800℃至室温循环1000次后，裂纹萌生寿命较同类合金提升约30%，适用于燃烧室部件和导向叶片。

5. **铸造成型性**：流动性好，缩松倾向低，可精铸出壁厚0.8mm至5mm的复杂空心结构，减少后续加工量。

## 四、技术特点

**合金设计思路**：K409以镍为基体，通过添加约12%的铬（Cr）提高抗氧化和耐腐蚀性；约6%的铝（Al）和约2%的钛（Ti）形成γ′强化相，提供高温强度；约4%的钨（W）和约1%的钼（Mo）固溶强化基体并提高再结晶温度；微量硼（B）和锆（Zr）强化晶界，抑制晶界滑移。碳（C）含量控制在0.12%左右，形成少量MC型碳化物（如TiC），钉扎晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，确保低气体含量（氧、氮、氢）和有害微量元素（如Pb、Sn、As）控制；随后经电渣重熔（ESR）进一步提纯，降低硫含量至0.005%以下，提高热加工塑性。铸造采用熔模精密铸造工艺，模壳预热温度800℃~900℃，浇注温度1480℃~1520℃，控制充型速度。

**热处理制度**：标准热处理为固溶+时效。固溶温度：1180℃±10℃，保温2小时，空冷；时效温度：980℃±10℃，保温4小时，空冷。此制度可使γ′相尺寸控制在0.3~0.5μm，获得最佳强度与塑性的匹配。

**显微组织控制**：晶粒度控制在ASTM 2~4级（等轴晶），避免粗大柱状晶。γ′相体积分数约45%~50%，呈立方体或球形均匀分布。碳化物以MC型为主（块状或条状），沿晶界少量分布，无连续网状碳化物。严格控制δ相（Ni₃Nb型）析出，避免降低塑性。

**无损检测及质量保证**：所有精铸件100%进行X射线探伤（RT），检测内部缩松、气孔、裂纹等缺陷，验收标准按ASTM E192或GB/T 5678执行；表面采用荧光渗透检测（FPI），灵敏度等级2级；关键部位可加做超声波检测（UT）或涡流检测（ET）。每批次附带原厂质保书，可追溯至炉号及热处理批号。

## 五、应用领域

- **航空航天**：用于涡轮发动机的导向叶片、涡轮叶片、燃烧室衬套、隔热屏等高温部件。

- **燃气轮机**：用于工业燃气轮机的动叶片、静叶片、喷嘴环，工作温度可达950℃。

- **石油化工**：用于高温高压反应器内件、裂解炉管支撑件、加热炉辐射管。

- **核能工业**：用于核反应堆控制棒驱动机构、高温气冷堆热交换器部件。

- **汽车涡轮增压器**：用于高性能柴油发动机的涡轮叶轮，承受700℃~850℃废气冲击。

- **玻璃陶瓷工业**：用于玻璃熔窑电极、陶瓷烧结炉辊棒、高温模具。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳C: 0.10~0.15；铬Cr: 11.0~13.0；铝Al: 5.5~6.5；钛Ti: 1.8~2.5；钨W: 3.5~4.5；钼Mo: 0.8~1.5；钴Co: ≤1.0；铁Fe: ≤1.0；硼B: 0.008~0.020；锆Zr: 0.02~0.08；硅Si: ≤0.3；锰Mn: ≤0.3；磷P: ≤0.015；硫S: ≤0.010；镍Ni: 余量。

**力学性能（室温典型值，以质保书为准）**：

抗拉强度σb: 850~1050 MPa；屈服强度σ0.2: 650~800 MPa；延伸率δ5: 5%~12%；硬度HRC: 32~40；冲击功Akv: 15~25 J。

**高温力学性能（900℃典型值）**：

抗拉强度σb: 450~550 MPa；屈服强度σ0.2: 350~420 MPa；延伸率δ5: 8%~15%；持久强度（900℃/100MPa）: ≥80小时。

**物理性能**：

密度: 8.15 g/cm³（室温）；熔点: 1310℃~1350℃（固相线~液相线）；热导率: 14.5 W/(m·K)（室温），22.0 W/(m·K)（800℃）；电阻率: 1.25 μΩ·m（室温）；线膨胀系数: 13.5×10⁻⁶/℃（20~800℃）；弹性模量: 205 GPa（室温），155 GPa（800℃）。

**耐腐蚀/高温性能**：

抗氧化性: 900℃/100h氧化增重≤0.5 mg/cm²；抗热腐蚀: 在900℃、含Na₂SO₄/NaCl气氛中，腐蚀速率≤0.1 mm/年；临界点蚀温度CPT: ≥50℃（在3.5%NaCl溶液中，典型值）；高温持久强度: 980℃/100MPa持久寿命≥100小时。

**产品规格范围**：

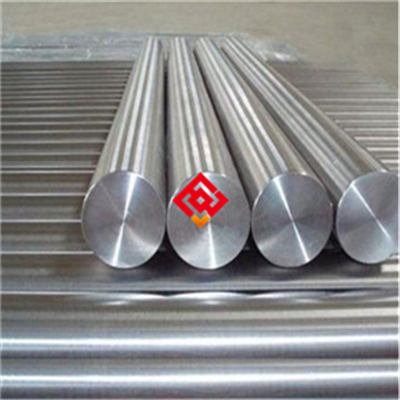

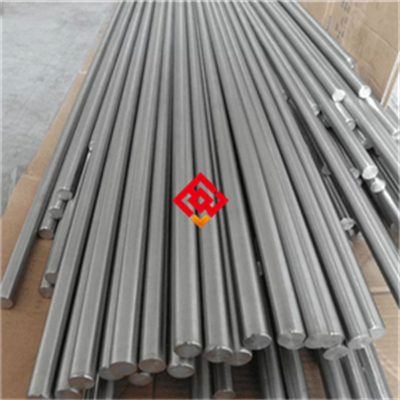

精铸件: 最大轮廓尺寸≤600mm，壁厚0.8~5mm；棒材（铸造后加工）: 直径5~80mm，长度≤500mm；板材（铸造后加工）: 厚度2~20mm，宽度≤300mm；管材（铸造后加工）: 外径10~100mm，壁厚1~10mm；锻件（铸造+锻造）: 按图纸定制，单件重量≤50kg。

**交货状态**：

精铸件: 铸态+热处理（固溶+时效），表面喷砂或酸洗钝化；棒材/板材/管材: 铸态+热处理+表面磨光/车光；锻件: 锻态+热处理+粗加工。

**批次溯源码解读**：编码规则为 MJ-K409-年月-炉号-热处理批号-规格代码。例如：MJ-K409-202503-2405-HT02-PC01，表示上海墨钜特殊钢有限公司生产的K409合金，2025年3月生产，炉号2405，热处理批号02，规格代码PC01（代表某型导向叶片精铸件）。客户可通过此编码向销售方索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. **长期服役温度限制**：避免在980℃以上长期连续服役（超过500小时），否则γ′相会显著粗化，导致强度下降；短时超温（如1000℃/10h）可接受。

2. **焊接限制**：K409焊接性较差，因高铝、钛含量易产生热裂纹和应变时效裂纹。如需焊接，必须采用氩弧焊（TIG），使用同材质焊丝或Inconel 625焊丝，焊前预热至200℃~300℃，焊后立即进行去应力退火（900℃/2h，空冷）。禁止使用焊条电弧焊（SMAW）或未经预热焊接。

3. **加工硬化倾向**：机加工时切削力大，刀具易磨损，建议使用硬质合金或陶瓷刀具，采用低速、大进给、充分冷却的工艺。禁止使用高速钢刀具进行重切削。

4. **表面划伤风险**：铸件表面划伤会破坏氧化膜，成为高温氧化和腐蚀的起点。搬运和加工中应使用软质夹具，禁止用钢丝刷或铁锤直接敲击。

5. **应力腐蚀倾向**：在含氯离子或硫化物的高温湿气环境中，可能存在应力腐蚀开裂（SCC）风险。建议避免在含Cl⁻或H₂S介质中于300℃~500℃区间使用。

6. **热处理敏感**：固溶温度应严格控制在1180℃±10℃，温度过高会导致晶粒粗大（超过ASTM 1级），降低疲劳寿命；温度过低则γ′相溶解不充分，时效后强度不足。

## 八、存储与运输指南

**存储环境要求**：存储温度范围：-20℃~+40℃；相对湿度上限：60%；地面应铺设木质或橡胶垫材，避免直接接触水泥地面；禁止与酸、碱、重金属粉末（如铜粉、锌粉）、氯化物（如食盐）或硫化物混存，防止电偶腐蚀或化学污染。

**包装规范**：精铸件先用中性防锈纸包裹，再套入聚乙烯塑料袋，内放置干燥剂（硅胶包，每箱至少2包）；外包装采用木箱或高强度瓦楞纸箱，箱内填充泡沫塑料或纸屑缓冲；对需长途海运的，采用真空包装，内置VCI气相防锈片。每箱外贴标签，注明牌号、规格、数量、生产批号及“防潮”“勿压”标识。

**运输注意事项**：运输时需用绑带固定于托盘或专用支架上，防止碰撞；车辆应配备防雨篷布，禁止暴晒或雨淋；吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，避免压痕或划伤。明确禁止行为：禁止与腐蚀性物质混放；禁止露天存放（包括临时存放）；禁止踩踏、抛掷产品；禁止使用铁钩搬运。

## 九、加工操作规范

**切割**：推荐采用激光切割或水刀切割，热影响区小。激光切割参数：功率2000~4000W，切割速度500~1500mm/min，辅助气体为氩气或氮气；水刀切割：压力350~400MPa，砂流量0.3~0.5kg/min。切割后边缘需用锉刀或砂带打磨光滑，去除热影响区氧化层。禁止使用普通砂轮片（因易产生裂纹），禁止使用氧乙炔火焰切割（会导致局部过热和晶粒粗化）。

**焊接（如需）**：推荐采用钨极氩弧焊（TIG），填充金属选用K409同材质焊丝或ERNiCrCoMo-1焊丝。焊接参数：焊接电流80~120A，电压12~15V，焊接速度50~100mm/min；层间温度控制在150℃~250℃；保护气体为99.99%高纯氩，流量10~15L/min，背面需充氩保护。焊后立即进行去应力退火：900℃±10℃，保温2小时，空冷。注意事项：焊前必须清理坡口及两侧20mm范围内的油污、氧化皮；焊后禁止快速冷却（不允许水淬）。禁止使用焊条电弧焊（SMAW）或CO₂气体保护焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：温度1180℃±10℃，保温时间按壁厚计算（每毫米1.5分钟，但最短不少于30分钟，最长不超过4小时），冷却方式为空冷（静止空气）。时效处理：温度980℃±10℃，保温4小时，空冷。注意事项：固溶后应尽快进行时效，间隔不超过24小时；热处理炉内气氛应保持微氧化性（避免还原气氛导致渗碳）。禁止使用水淬或油淬冷却（会导致变形和开裂）。

## 十、安装与维护建议

**安装要点**：连接件（如螺栓、锁片）推荐使用同材质K409或更高级别的镍基合金（如Inconel 718），避免使用不锈钢304等低强度材料，防止高温下蠕变松弛。密封垫片应选用无石棉、无卤素的柔性石墨垫片或云母垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片，防止高温下释放腐蚀性气体。安装后应对接触面进行酸洗钝化处理（采用20%硝酸+3%氢氟酸溶液，室温浸泡30分钟），再用去离子水冲洗干净，最后吹干。

**日常维护方法**：清洁周期建议每运行500小时或每月一次（根据工况调整）。清洗剂应选用中性或弱碱性（pH7~9）的专用清洗剂，禁止使用含氯溶剂（如三氯乙烯）、酸性清洗剂或钢丝刷。清洗后用压缩空气吹干，检查表面有无裂纹、变形或腐蚀斑点。对高温氧化层，可用细砂纸（400#以上）轻轻打磨后重新钝化。

**常见故障及解决方法**：

1. **表面点蚀**：原因多为介质中含氯离子或硫化物。解决：清除腐蚀产物，用细砂纸打磨至金属光泽，重新钝化；如点蚀深度超过壁厚10%，需更换部件。

2. **焊缝开裂**：多因焊后未及时热处理或层间温度过高。解决：打磨去除裂纹至根部，采用TIG补焊（预热200℃），焊后立即进行900℃去应力退火。

3. **变形**：常见于薄壁件长期高温服役。解决：在允许范围内进行冷校形（使用铜锤或木槌），校形后重新热处理（固溶+时效）；如变形超差，需更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温工件（如刚出炉的铸件）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服。禁止触碰未冷却至室温的工件，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温工件会瞬间汽化爆炸）。

**切割加工安全**：操作激光切割或水刀设备时，必须佩戴激光防护眼镜（波长1064nm，遮光号OD5+）或水刀防护面罩；切割区域应配备排烟系统，及时排出金属粉尘和烟气；火花隔离区应使用防火毯覆盖易燃物。禁止在切割区存放可燃物。

**产品损坏或腐蚀后的应急处理**：若发现产品出现开裂或腐蚀泄漏，应立即停机隔离，切断介质源（如关闭阀门、排空管路）。操作人员应穿戴防酸服、防碱手套、护目镜，防止接触泄漏介质。对泄漏的腐蚀性介质，可用碳酸氢钠（小苏打）中和酸性物质，或用稀醋酸中和碱性物质，收集后用专用容器密封。废弃物应分类为HW类（危险废物，如重金属废物），交由有资质的处理机构处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖具体规格的铸造工艺、机加工余量、焊后检验标准等。

## 十三、购买建议

建议客户根据应用场景匹配度选择牌号：K409适用于980℃以下高温、中等应力环境，如导向叶片、燃烧室衬套；若需更高温度（1000℃以上）或更高应力，可考虑定向凝固合金（如DZ409）或单晶合金。关键性能参数应重点关注：高温持久强度（980℃/100MPa寿命）、PREN值（点蚀当量，K409的PREN≈25，典型值）、以及γ′相体积分数。认证要求：航空航天部件需提供AMS 5397或GB/T 14992认证；石油化工领域建议提供NACE MR0175/ISO 15156认证。建议客户在订购时要求提供上海墨钜原厂质保书，并安排第三方检测（如SGS、BV）验证化学成分、力学性能及探伤结果，确保产品符合设计标准。备品备件比例建议按关键部件1:2、非关键部件1:1.2采购，以应对突发更换需求。

## 十四、价格标准

K409精铸件的参考价格区间为：单件小批量（≤10件）每公斤约800~1200元（按实际重量计价）；批量订单（≥50件）每公斤约550~800元。棒材、板材等加工态产品价格较低，约每公斤350~600元。批量折扣政策：单次采购总量≥5吨可享5~12%折扣；≥10吨可享12~18%折扣。小批量试样（≤5件）需加价15~20%，以覆盖模具和工艺调试成本。附加技术要求（如双认证、第三方检测、定制热处理）将额外收取10~30%费用。具体报价请联系曾先生获取精确订单报价，实际价格以合同为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏析、缩松超标、热处理不当）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、MSDS及推荐加工工艺规程。质保书可通过批次溯源码在线查询。

**技术支持**：提供24小时内远程技术指导（电话或视频）；如需现场服务，承诺48小时内工程师抵达客户现场，协助解决安装、焊接、调试等问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行化学成分、力学性能、探伤等常规检测，常规项目费用由上海墨钜承担；特殊项目（如高温持久试验、蠕变试验）费用另议。

**备品保障**：产品停产后五年内，仍提供同材质替代品或定制加工服务，确保客户备件供应不断档。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案，重大质量问题72小时内启动换货或退款流程。
