# K487等轴晶铸造高温合金精铸件：高温抗蠕变与抗氧化性能技术解析

## 一、产品概述与适用范围

K487属于等轴晶铸造高温合金，典型牌号为K487（亦称K487铸造高温合金）。该合金以镍基为基体，通过多组元强化设计，专为在800℃至1050℃高温环境下长期承受复杂应力与氧化腐蚀的工况而开发。其核心特性包括优异的高温抗蠕变能力、出色的抗氧化与抗热腐蚀性能、良好的铸造工艺性以及组织稳定性。K487主要适用于航空发动机涡轮叶片、导向叶片、燃气轮机热端部件、工业炉窑高温结构件以及化工高温反应器内衬等对材料高温强度与寿命要求严苛的领域。

核心优势如下：

1. 在900℃至1050℃区间内具有稳定的抗蠕变强度，持久寿命长。

2. 在高温氧化气氛中表面形成致密氧化膜，抗氧化增重率低。

3. 等轴晶组织均匀，铸造缺陷少，适合复杂薄壁精铸件。

4. 热加工与热处理工艺窗口宽，批产一致性好。

5. 综合成本相对单晶或定向柱晶合金更低，适用于批量生产。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与真空自耗重熔（VAR）双联工艺线，严格执行ASTM、GB/T及航标等标准。从原料入库到成品出厂，全流程工艺可追溯，每一批次均留存完整冶炼、铸造、热处理及检测记录，确保材料性能的可靠性与可复现性。

## 三、核心功能

1. **高温抗蠕变功能**：在980℃、100MPa条件下，持久寿命不低于100小时（典型值，以实际产品质保书为准）。蠕变速率低，适合长期承载部件。

2. **抗氧化功能**：在1000℃静态空气中氧化100小时，氧化增重率小于0.5 mg/cm²。表面形成Cr₂O₃与Al₂O₃复合氧化膜，有效阻挡氧向内扩散。

3. **抗热腐蚀功能**：在含硫、含钒的燃气环境中，腐蚀速率较普通镍基合金降低30%以上。适用于燃用劣质燃料的燃气轮机。

4. **铸造成型功能**：采用精密熔模铸造工艺，可生产壁厚0.8mm至8mm的复杂空心叶片及薄壁结构件，尺寸公差可达CT4级。

5. **组织稳定性功能**：经长期时效处理后，γ’强化相（Ni₃(Al,Ti)型金属间化合物）粗化速率低，无有害TCP相（拓扑密排相，如σ相、Laves相）析出，组织稳定性良好。

## 四、技术特点

### 合金设计思路

K487合金以镍为基体，通过添加约5.5%的铝和钛以形成γ’强化相，约15%的铬提供抗氧化与抗腐蚀能力，约3.5%的钨和钼进行固溶强化，同时添加适量的钴以提升基体韧性与抗热腐蚀性。碳化物形成元素如铌、钽、铪等参与晶界强化，提升高温持久性能。

### 冶炼工艺

采用真空感应熔炼（VIM）制备母合金，有效去除氮、氧、氢气体及低熔点杂质。随后经真空自耗重熔（VAR）进一步纯化，获得高洁净度、低偏析的铸锭。母合金成分均匀性满足航标要求。

### 铸造工艺

采用精密熔模铸造（失蜡法），型壳为氧化铝基陶瓷壳，浇注温度在1450℃至1500℃之间，模壳预热温度900℃至1000℃。铸件经X射线探伤及荧光渗透检测，确保无缩松、热裂等铸造缺陷。

### 热处理制度

标准热处理：1210℃±10℃固溶处理，保温4小时，快速空冷；随后在980℃±5℃时效处理，保温8小时，空冷。该制度使γ’相析出均匀，尺寸控制在0.3μm至0.5μm之间，获得最佳强度与塑性匹配。

### 显微组织控制

等轴晶晶粒度控制在ASTM 1级至3级之间，晶界处析出细小M₂₃C₆型碳化物（M主要为Cr），强化晶界。γ’相体积分数约45%至50%，分布均匀。δ相（Ni₃Nb型）含量控制在2%以下，避免塑性下降。

### 无损检测及质量保证

每件铸件均进行100%荧光渗透检测（FPT）及X射线探伤（RT），关键部位辅以超声波测厚。化学成分采用直读光谱仪（OES）及碳硫分析仪检测，力学性能按批次取样验证。所有检测数据录入批次档案，质保书可追溯至炉号及热处理批号。

## 五、应用领域

- **航空发动机**：用于高压涡轮导向叶片及低压涡轮工作叶片，承受高温燃气冲刷与离心应力。

- **燃气轮机**：用于燃烧室过渡段、火焰筒及第一级喷嘴环，抵抗热腐蚀与高温氧化。

- **工业炉窑**：用于热处理炉的辐射管、炉底辊及热电偶保护管，长期工作温度可达1050℃。

- **化工行业**：用于高温裂解炉管、转化炉集气管，承受含硫、含氯介质腐蚀。

- **汽车发动机**：用于涡轮增压器涡轮叶轮，提升增压器耐热性与响应速度。

- **能源装备**：用于超超临界锅炉的过热器管夹及高温螺栓，满足蒸汽温度650℃以上要求。

## 六、产品详细参数

### 化学成分（wt%，典型值范围）

- 碳（C）：0.08～0.15

- 铬（Cr）：14.0～16.0

- 钴（Co）：8.0～10.0

- 钨（W）：2.5～3.5

- 钼（Mo）：1.0～2.0

- 铝（Al）：4.0～5.5

- 钛（Ti）：1.5～2.5

- 铌（Nb）+钽（Ta）：0.5～1.5

- 铪（Hf）：0.1～0.5（微合金化元素）

- 硼（B）：0.005～0.02

- 锆（Zr）：0.01～0.05

- 镍（Ni）：余量

- 铁（Fe）：≤2.0

- 硅（Si）：≤0.5

- 锰（Mn）：≤0.5

- 硫（S）：≤0.010

- 磷（P）：≤0.015

### 力学性能（室温及高温典型值）

- **室温**：抗拉强度≥980 MPa；屈服强度≥750 MPa；延伸率≥8%；硬度HRC 35～42（或HB 330～400）。

- **980℃**：抗拉强度≥450 MPa；屈服强度≥320 MPa；延伸率≥12%。

- **持久性能**：980℃/100MPa条件下，持久寿命≥100小时，延伸率≥5%。

### 物理性能

- 密度：8.15 g/cm³（典型值）

- 熔点：1320℃～1380℃

- 热导率：11.2 W/(m·K)（20℃）；18.5 W/(m·K)（800℃）

- 电阻率：1.15 μΩ·m（20℃）

- 线膨胀系数：13.5×10⁻⁶ /℃（20℃～800℃）

- 弹性模量：200 GPa（20℃）；165 GPa（800℃）

### 耐腐蚀/高温性能

- 氧化增重率：1000℃×100h，≤0.5 mg/cm²

- 临界点蚀温度（CPT）：在3.5% NaCl溶液中，≥60℃（典型值，以实际质保书为准）

- 高温持久强度：980℃下，100小时持久强度≥100 MPa

### 产品规格范围

- **精铸件**：最大外形尺寸不超过600mm×400mm×300mm，壁厚0.8mm～8mm。

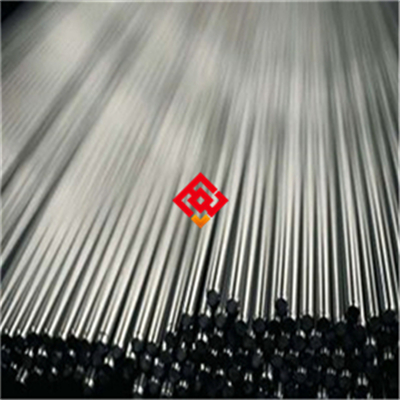

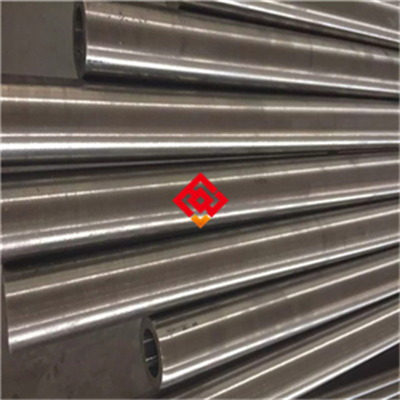

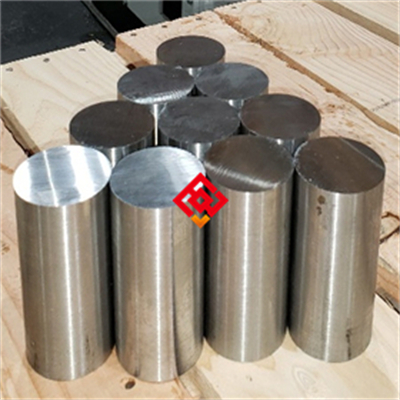

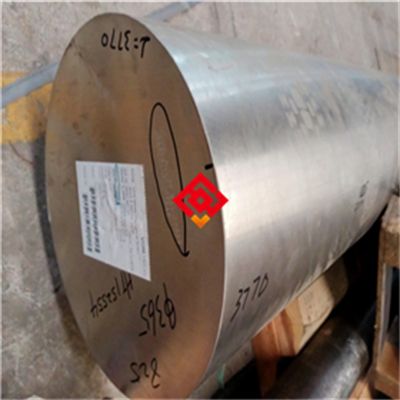

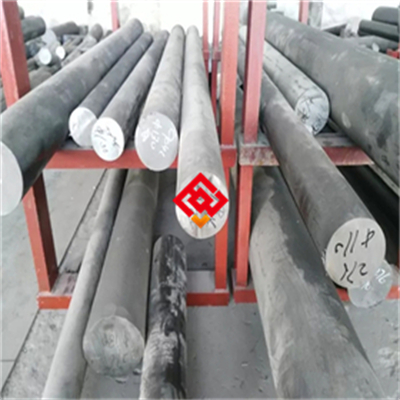

- **棒材**：直径10mm～150mm，长度可定制。

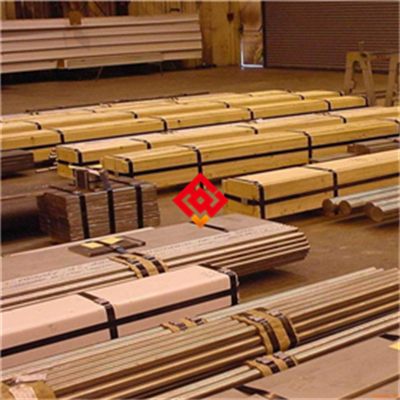

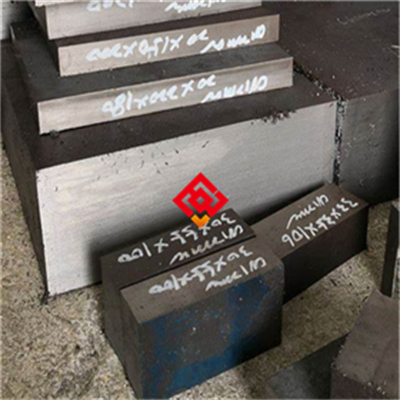

- **板材**：厚度2mm～20mm，宽度≤600mm。

- **锻件**：按图纸定制，单件重量≤200kg。

- **丝材**：直径0.5mm～5mm，用于焊接填充丝。

### 交货状态

精铸件以铸态加固溶时效状态交货；棒材、板材以热加工加固溶状态交货；表面处理为喷砂或酸洗，去除氧化皮。需方要求磨光、抛光或表面涂层时，请提前说明。

### 批次溯源码解读

编码规则示例：MJ-K487-202503-012-2405-01

- MJ：上海墨钜特殊钢有限公司缩写

- K487：产品牌号

- 202503：生产年月（2025年3月）

- 012：炉号（对应VIM+VAR炉次）

- 2405：热处理批号（2024年第5批）

- 01：规格代码（精铸件标准件）

用户可凭此编码向我司索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

1. **温度限制**：避免长期在1150℃以上服役，否则γ’相将发生粗化与回溶，导致强度急剧下降。

2. **介质禁忌**：禁止在含大量氯离子（Cl⁻）或湿态硫化氢（H₂S）环境中使用，可能引发应力腐蚀开裂。

3. **焊接后热处理**：若进行补焊，焊后必须进行去应力退火（900℃×2小时，空冷），否则焊接热影响区易产生微裂纹。

4. **加工硬化倾向**：冷加工（如冷轧、冷拉）后材料硬度升高明显，若需继续冷变形，中间退火温度应控制在1050℃～1100℃，保温时间不少于30分钟。

5. **表面保护**：铸件表面划伤或碰伤后，在高温服役中可能成为氧化裂纹源，装卸及搬运时务必使用软质垫材。

6. **热处理敏感**：固溶温度不得超过1230℃，否则晶粒异常长大，持久性能恶化。

## 八、存储与运输指南

### 存储环境要求

- 温度：5℃～40℃

- 相对湿度：≤60%

- 地面垫材：木托盘或橡胶垫，禁止直接接触水泥地面

- 禁止与酸、碱、盐类物质及重金属粉末（如锌粉、铜粉）混存，防止电化学腐蚀

### 包装规范

- 防潮防锈：采用塑料薄膜密封，内放置干燥剂（硅胶包），外层用木箱或高强度编织袋加固。

- 精铸件需用泡沫或珍珠棉隔开，防止磕碰。

- 外包装标注“防潮”“轻放”“勿压”标识。

### 运输注意事项

- 固定方式：使用捆扎带或专用夹具固定，避免运输中晃动碰撞。

- 防雨防暴晒：车辆必须加盖篷布，严禁雨淋或阳光直射。

- 吊装要求：使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面。

- 明确禁止：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

### 切割

- 推荐方法：带锯切割（线速度20～30m/min，进给量0.05～0.1mm/齿）；激光切割（功率2000～4000W，辅助气体为氩气或氮气）；水刀切割（磨料为石榴石，压力350～400MPa）。

- 切割后打磨：使用氧化铝或碳化硅砂轮片，打磨去除热影响区氧化层，打磨后表面粗糙度Ra≤3.2μm。

- 禁止：禁止使用普通树脂砂轮片（含铁杂质），避免铁污染导致高温氧化加速。

### 焊接（如需补焊或连接）

- 推荐方法：钨极氩弧焊（TIG），填充金属牌号为K487同质焊丝或ERNiCrCoMo-1。

- 焊接参数：电流80～120A，电压12～16V，焊接速度50～80mm/min，层间温度≤150℃。

- 保护气体：纯度≥99.99%氩气，流量10～15L/min，背面保护气体流量5～8L/min。

- 焊后热处理：900℃×2小时，空冷，消除焊接应力。

- 禁止：禁止使用手工电弧焊（SMAW）或氧乙炔焊，禁止焊后不进行热处理直接使用。

### 热处理

- 固溶处理：1210℃±10℃，保温4小时，空冷。

- 时效处理：980℃±5℃，保温8小时，空冷。

- 注意事项：升温速率控制在≤150℃/小时，防止热应力过大导致变形。

- 禁止：禁止炉冷，否则γ’相粗化；禁止使用含硫气氛炉。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

### 安装要点

- 连接件材质：推荐使用同牌号K487或更高级别镍基合金（如Inconel 718）螺栓、螺母，避免使用不锈钢304（高温强度不足）。

- 密封垫片：选择无卤素、无硫的纯石墨或陶瓷纤维垫片，禁止使用含氯橡胶垫片。

- 安装后处理：若进行焊接或切割，完成后应对焊缝区域进行酸洗钝化（酸液为硝酸+氢氟酸混合液，浓度10%+2%），去除氧化皮及铁污染。

### 日常维护方法

- 清洁周期：每运行500小时或每季度进行一次表面检查。

- 清洗剂类型：中性不含氯清洗剂（如pH=7的专用金属清洗剂），禁止使用含氯溶剂（如三氯乙烯）。

- 防锈/防氧化处理：停机后若长期存放，可喷涂防锈油（无硫无氯型）或覆盖保护膜。

### 常见故障及解决方法

1. **表面点蚀**：若在含氯环境中出现点蚀，立即停机，用不锈钢刷清除腐蚀产物，并用去离子水冲洗，必要时更换部件。

2. **焊缝开裂**：检查焊接参数及焊后热处理记录，若因未热处理导致，可重新进行去应力退火；若裂纹贯穿，需切除重焊。

3. **高温变形**：检查实际服役温度是否超过设计值，若超温，需降低运行负荷或更换耐温更高牌号；若正常老化，按计划更换。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴耐高温手套（耐温≥300℃）、面罩及阻燃服。

- 禁止触碰未冷却工件，工件温度降至100℃以下方可接触。

- 现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能发生氢爆）。

### 切割加工安全

- 防护面罩：遮光号≥10号（激光切割）或≥8号（等离子切割），防止强光灼伤眼睛。

- 排烟系统：必须开启局部排风，收集金属烟尘（含镍、铬等有害物质）。

- 火花隔离：切割区域周围2米内清除可燃物，配备防火毯。

### 产品损坏或腐蚀后的应急处理

- 停机隔离：立即停止设备运行，关闭进出口阀门，隔离故障区域。

- 切断介质源：若涉及高温气体或腐蚀性介质，先切断介质供应，通风置换。

- 人员防护：处理人员佩戴防毒面具（针对含镍烟尘）、耐酸碱手套及防护服。

- 泄漏介质中和收集：若介质为酸液，用碳酸氢钠中和后收集；若为碱液，用稀醋酸中和。废液按化学废弃物分类处理。

- 废弃物处置：破损部件及沾染腐蚀介质的废弃物归为HW类危险废物，交由有资质单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购K487等轴晶铸造高温合金精铸件时，建议从以下角度评估匹配度：

1. **应用场景匹配度**：确认服役温度、应力类型（静载/循环载荷）及环境介质，判断K487是否满足。若温度超过1050℃或需承受极高热疲劳，可考虑定向柱晶或单晶合金。

2. **关键性能参数**：重点关注高温持久强度（980℃/100MPa）、氧化增重率及γ’相体积分数。可要求提供第三方检测报告（如SGS、BV）验证。

3. **认证要求**：航空及燃气轮机领域需提供NADCAP或船级社认证（如DNV、ABS）；化工领域需NACE MR0175认证（若涉及H₂S）。

4. **备品备件比例**：建议首次采购量按实际需求上浮10%～15%作为备品，确保更换周期内不断供。

5. **质保书核对**：务必核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果与合同一致。可要求提供光谱分析复检报告。

## 十四、价格标准

K487等轴晶铸造高温合金精铸件的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下（以人民币计）：

- 小型精铸件（单件重量≤1kg）：800～1500元/公斤

- 中型精铸件（单件重量1～10kg）：600～1000元/公斤

- 大型精铸件（单件重量10～50kg）：500～800元/公斤

- 棒材/板材：400～700元/公斤

- 丝材：600～1200元/公斤

批量折扣政策：采购量≥5吨时，可享受5%～12%折扣；≥10吨时，折扣可达15%。小批量试样（≤10公斤）价格通常上浮15%～20%。如需双认证（如NADCAP+船级社）、第三方检测（SGS/BV）或定制热处理，需额外加收10%～20%费用。

**具体报价请联系曾先生获取精确订单报价。**

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、性能不达标）导致失效的，我司免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

- **技术支持**：接到咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（成分、力学、探伤）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保用户后续维护无忧。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案，72小时内启动补救措施。
