# K477等轴晶铸造高温合金精铸件：超高温抗蠕变与组织稳定性的技术标杆

## 一、产品概述与适用范围

K477等轴晶铸造高温合金属于镍基铸造高温合金大类，典型牌号为K477。该合金专为超高温服役环境设计，能够在1000℃至1100℃范围内长期保持优异的高温强度与抗蠕变性能，同时具备出色的组织稳定性。其核心优势如下：第一，高温抗蠕变能力突出，在1050℃、100MPa条件下持久寿命超过100小时（典型值，以实际产品质保书为准）；第二，等轴晶铸造组织均匀，消除了定向凝固或单晶工艺中的晶界取向差异，适合复杂薄壁结构的精密铸造；第三，抗氧化和热腐蚀性能优良，在高温氧化气氛中表面形成致密氧化膜，有效延缓退化；第四，长期服役过程中γ′强化相（镍基合金中主要强化相，为Ni3(Al,Ti)型金属间化合物）粗化速率低，组织稳定性优异；第五，铸造工艺适应性好，可生产壁厚0.5mm至50mm的精铸件，满足航空发动机涡轮叶片、导向叶片等关键部件需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及精密铸造生产线，严格执行ASTM（美国材料与试验协会标准）和GB（中国国家标准）双重标准，全流程工艺可追溯。公司专注于高温合金、耐蚀合金及特种不锈钢领域，为航空、能源、化工等行业提供高可靠性材料解决方案。

## 三、核心功能

K477等轴晶铸造高温合金精铸件具备以下核心功能：

1. **超高温抗蠕变能力**：在1050℃、137MPa条件下，持久寿命不低于50小时（典型值，以实际产品质保书为准），蠕变延伸率控制在5%以内，确保高温长期载荷下部件尺寸稳定。

2. **抗高温氧化性能**：在1100℃静态空气中氧化100小时，氧化增重率小于0.5mg/cm²（典型值，以实际产品质保书为准），表面形成Cr2O3和Al2O3复合氧化膜，阻止氧向内扩散。

3. **抗热疲劳性能**：在800℃至1100℃循环热冲击条件下，裂纹萌生寿命超过2000次循环（典型值，以实际产品质保书为准），适用于频繁启停的热端部件。

4. **铸造组织均匀性**：等轴晶粒度为ASTM 1级至3级（典型值，以实际产品质保书为准），晶内碳化物和γ′相分布均匀，避免局部过载或应力集中。

5. **良好焊接修复性**：采用同质填充金属进行氩弧焊（TIG）修复后，焊接接头高温强度可达母材的90%以上（典型值，以实际产品质保书为准），适用于铸造缺陷修补或服役后部件修复。

## 四、技术特点

### 1. 合金设计思路

K477合金以镍为基体，通过添加铬（Cr）提供抗氧化和耐腐蚀能力，添加钴（Co）固溶强化基体并提高γ′相溶解温度，添加铝（Al）和钛（Ti）形成γ′沉淀强化相（Ni3(Al,Ti)），添加钨（W）和钼（Mo）进行固溶强化并提高再结晶温度。碳（C）含量控制在0.08%至0.15%，形成MC型碳化物（主要为TiC和NbC）和M23C6型碳化物（主要为Cr23C6），钉扎晶界并细化晶粒。

### 2. 冶炼工艺

采用真空感应熔炼（VIM）制备母合金，严格控制气体含量（氧含量≤15ppm，氮含量≤30ppm，典型值，以实际产品质保书为准），随后进行真空自耗重熔（VAR）进一步降低杂质和偏析。对于要求更高的批次，可增加电渣重熔（ESR）工序，确保合金纯净度。

### 3. 热处理制度

标准热处理工艺分为三步：第一步，在1180℃±10℃进行固溶处理，保温4小时，空冷，使γ′相完全溶解并均匀化成分；第二步，在1050℃±10℃进行中间处理，保温2小时，空冷，析出粗化γ′相，调整晶界碳化物形态；第三步，在850℃±10℃进行时效处理，保温16小时，空冷，析出细小球形γ′相，尺寸控制在0.2μm至0.5μm（典型值，以实际产品质保书为准）。

### 4. 显微组织控制

最终组织为等轴晶基体上分布着体积分数约55%至65%的γ′强化相（典型值，以实际产品质保书为准），晶界处析出连续或不连续的M23C6碳化物，晶内分布少量MC碳化物。晶粒度控制在ASTM 1级至3级，避免粗大晶粒导致强度下降，同时防止过细晶粒降低蠕变抗力。δ相（富Ni3Nb相，有害相）含量控制在1%以下（典型值，以实际产品质保书为准），避免降低塑性和韧性。

### 5. 无损检测及质量保证

每件精铸件均进行100%目视检查、液体渗透检测（PT）和X射线探伤（RT），关键部位增加超声波探伤（UT）或工业CT扫描，检测内部气孔、缩松、夹杂和裂纹等缺陷。化学成分采用直读光谱仪（OES）和碳硫分析仪复核，力学性能通过持久试验和拉伸试验验证。每批产品附带原厂质保书，工艺数据可追溯至炉号和热处理批号。

## 五、应用领域

K477等轴晶铸造高温合金精铸件广泛应用于以下领域：

- **航空发动机**：用于高压涡轮导向叶片、涡轮转子叶片、燃烧室火焰筒及隔热屏，承受1100℃高温气流冲刷和热应力。

- **燃气轮机**：用于地面燃气轮机或舰船燃气轮机的涡轮动叶和静叶，在1000℃至1050℃长期运行，要求组织稳定和抗蠕变。

- **化工能源**：用于高温裂解炉管支撑件、转化炉喷嘴，在含硫或含氯的高温腐蚀性气氛中工作。

- **核电装备**：用于高温气冷堆中的支撑结构和隔热组件，承受中子辐照和高温蠕变联合作用。

- **航天推进**：用于火箭发动机涡轮泵叶片和喷嘴，承受短时超高温（可达1200℃）和剧烈热冲击。

- **冶金工业**：用于连续退火炉辐射管、热处理炉辊，在900℃至1000℃长期运行，要求抗氧化和抗变形。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

碳（C）：0.08-0.15；铬（Cr）：14.0-16.0；钴（Co）：8.0-10.0；钨（W）：4.0-6.0；钼（Mo）：2.0-3.0；铝（Al）：3.5-4.5；钛（Ti）：2.5-3.5；硼（B）：0.005-0.015；锆（Zr）：0.02-0.08；铁（Fe）：≤1.0；镍（Ni）：余量。

**力学性能（室温典型值，以实际产品质保书为准）：**

抗拉强度（Rm）：≥900MPa；屈服强度（Rp0.2）：≥750MPa；延伸率（A）：≥5%；布氏硬度（HBW）：320-380；冲击功（Akv）：≥15J。

高温性能（1050℃典型值）：抗拉强度（Rm）：≥450MPa；屈服强度（Rp0.2）：≥350MPa；延伸率（A）：≥8%；持久寿命（137MPa）：≥50h。

**物理性能（典型值，以实际产品质保书为准）：**

密度：8.20g/cm³；熔点：1320℃-1380℃；热导率（1000℃）：25W/(m·K)；电阻率（20℃）：1.2×10⁻⁶Ω·m；线膨胀系数（20℃-1000℃）：15.5×10⁻⁶/K；弹性模量（20℃）：200GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）：**

高温氧化增重率（1100℃×100h）：≤0.5mg/cm²；抗热震性（800℃↔1100℃循环）：≥2000次无裂纹；持久强度（1050℃/100h）：≥100MPa；蠕变速率（1050℃/100MPa）：≤1×10⁻⁵/h。

**产品规格范围：**

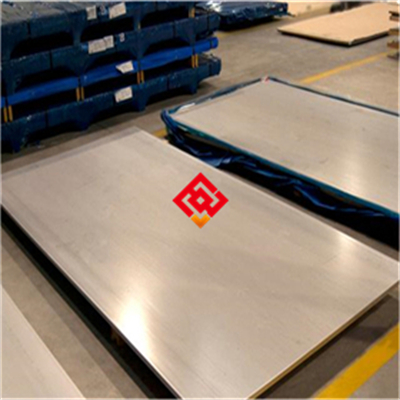

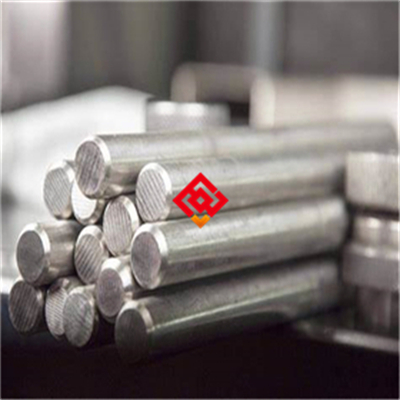

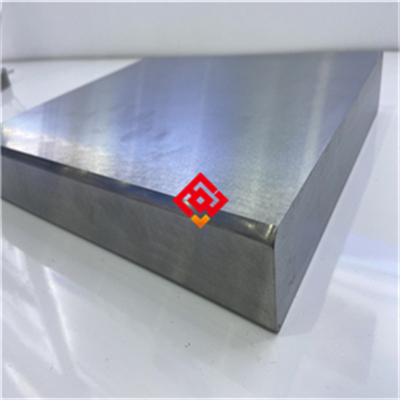

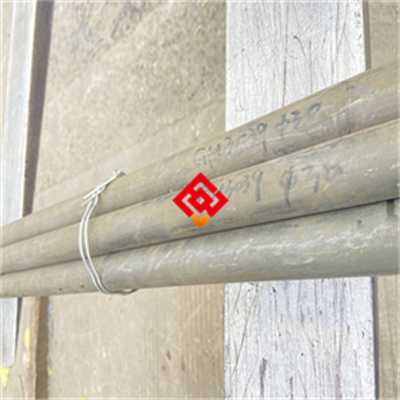

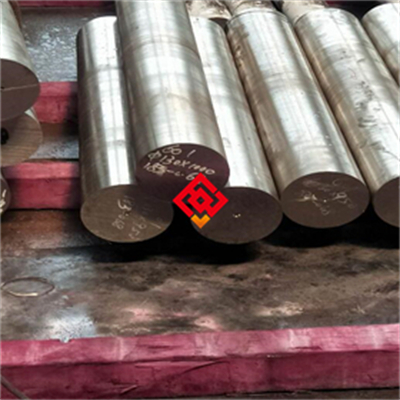

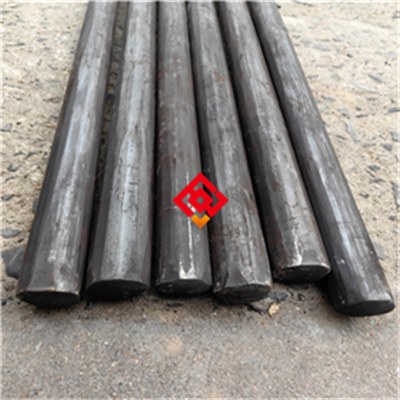

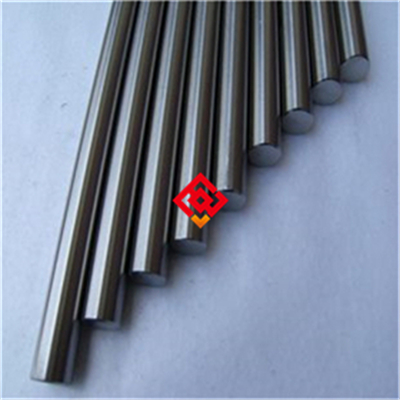

精铸件（复杂形状叶片、结构件）：最大尺寸≤800mm，最小壁厚0.5mm；棒材（铸态或锻后）：直径20mm至200mm；板材（经轧制或锻造）：厚度2mm至50mm；锻件（环形件、轴类）：单重≤500kg。

**交货状态：**

精铸件：铸态+热处理（固溶+中间处理+时效），表面喷砂或酸洗处理；棒材/板材：热加工+热处理+表面磨光或车光；锻件：锻造+热处理+粗加工。

**批次溯源码解读：**

编码规则示例：MJ-K477-202503-A01-HT01-SP01。其中“MJ”代表上海墨钜；“K477”为牌号；“202503”表示生产年月（2025年3月）；“A01”表示炉号（A01批次）；“HT01”表示热处理批号；“SP01”表示规格代码（如某型号精铸件）。客户可通过联系上海墨钜提供炉号及批次号，获取完整原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. **避免长期服役于850℃至950℃区间**：该温度范围易导致γ′相粗化及有害相σ相（富Cr和Mo的脆性相）析出，显著降低塑性和蠕变抗力，建议设计服役温度避开此区间或缩短检修周期。

2. **禁止接触含硫或含氯的高温介质**：硫和氯会破坏表面氧化膜，引起灾难性氧化或热腐蚀，在燃气轮机或化工环境中需控制燃料和介质中的硫含量（通常≤0.1%）、氯含量（通常≤50ppm）。

3. **焊接后必须进行焊后热处理**：采用同质填充金属焊接后，需在850℃±10℃进行去应力退火，保温2小时至4小时，空冷，以消除焊接应力和恢复组织均匀性。禁止焊后直接服役。

4. **加工硬化倾向显著**：在机加工（车、铣、磨）过程中，因合金强度高、导热性差，易产生加工硬化层（硬度可上升100HBW至150HBW），建议采用硬质合金刀具、低速大进给量，并充分冷却。禁止使用普通高速钢刀具。

5. **表面划伤或磕碰风险**：精铸件表面划伤可能在高温服役中成为裂纹源，导致早期失效。搬运和安装过程中必须使用软质衬垫（如橡胶垫或毛毡），禁止直接使用金属工具或钢丝绳接触。

6. **铸造缺陷敏感性**：精铸件可能出现缩松、气孔或热裂纹，建议在验收时进行100%X射线探伤（RT）或工业CT检测，确认内部质量满足ASTM E192或GB/T 15018标准要求。

## 八、存储与运输指南

**存储环境要求：**

存储温度范围：5℃至40℃；相对湿度上限：60%。产品应放置在干燥、通风、无腐蚀性气体的库房内，地面铺设木质垫板或橡胶垫，高度不低于200mm。禁止与酸、碱、重金属粉末、含硫化合物或氯化物等腐蚀性物质混存。

**包装规范：**

精铸件采用逐件包裹方式：内层使用气相防锈纸（VCI纸）贴附表面，中间层用塑料薄膜密封，外层使用干燥剂（硅胶，每立方米不少于200g）并装入木箱或高强度编织袋。木箱内壁衬有泡沫缓冲层，防止碰撞。大尺寸锻件或棒材采用油封防锈（防锈油涂抹均匀）后缠绕塑料布，再装入钢带捆扎的木箱。

**运输注意事项：**

运输过程中，包装箱必须固定牢固，使用捆扎带或木楔防止移位。车厢顶部需加盖防雨布，禁止阳光直射和雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏或抛掷包装件。

## 九、加工操作规范

### 切割

推荐采用激光切割或高压水刀切割，适用于薄壁精铸件（厚度≤5mm）的浇冒口切割或修边。激光切割参数：功率2kW至4kW，切割速度0.5m/min至1.5m/min，辅助气体为氩气（纯度≥99.99%）。水刀切割：水压350MPa至400MPa，混入石榴石砂（80目至120目）。对于厚壁件（厚度>10mm），建议使用带锯切割（锯条材质：高速钢或硬质合金，线速度20m/min至30m/min）。

注意事项：切割后边缘必须打磨光滑，去除热影响区（热影响区深度≤0.5mm）和微裂纹。禁止使用普通砂轮片切割，因其导热性差易导致局部过热和开裂。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG）或等离子弧焊（PAW）。填充金属选用同牌号K477焊丝或焊条。焊接参数：TIG焊接电流80A至150A，电压12V至18V，焊接速度100mm/min至200mm/min，层间温度控制在150℃以下。保护气体为氩气（纯度≥99.99%），流量10L/min至15L/min。焊后必须进行去应力退火（850℃±10℃，保温2h至4h，空冷）。

注意事项：焊接前需预热至150℃至200℃，焊接过程中保持层间温度稳定。禁止使用含硫或含氯的清洗剂清洁坡口，推荐使用丙酮或无水乙醇。详细焊接工艺参数包（含坡口设计、焊接顺序图、预热曲线）请向上海墨钜索取说明书。

### 热处理

固溶处理：1180℃±10℃，保温4h，空冷；中间处理：1050℃±10℃，保温2h，空冷；时效处理：850℃±10℃，保温16h，空冷。

注意事项：热处理炉需采用保护气氛（氩气或真空，真空度≤10⁻²Pa）防止氧化。升温速率控制在10℃/min至15℃/min，避免热应力过大。冷却方式必须为均匀空冷，禁止水淬或油淬，以免产生淬火裂纹。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

推荐连接件材质选用同牌号K477或更高级别（如K488、K4002），避免异种金属接触引起电偶腐蚀。密封垫片应选用无卤素材料（如膨胀石墨垫片或陶瓷纤维垫片），禁止使用含氯或含氟的聚四氟乙烯（PTFE）垫片，高温下可能释放腐蚀性气体。安装后，对精铸件表面进行酸洗钝化处理（采用硝酸和氢氟酸混合液，体积比10:1，温度50℃至60℃，时间15min至30min），随后用去离子水冲洗干净并干燥。

**日常维护方法：**

清洁周期：每运行1000小时或大修时进行。清洗剂选用中性或弱碱性溶液（pH值7至9），如3%至5%的碳酸钠溶液，禁止使用含氯清洗剂（如次氯酸钠）或酸性清洗剂。清洁后用压缩空气吹干，并喷涂防锈油（适用于非高温工况）或保持干燥。定期检查表面氧化膜状况，如有剥落或点蚀，需进行局部打磨和补焊修复。

**常见故障及解决方法：**

1. **表面点蚀**：通常由介质中含氯离子或硫化物引起。解决方法：打磨去除点蚀区域（深度≥0.5mm），采用同质焊丝补焊，随后进行焊后热处理和酸洗钝化。

2. **焊缝开裂**：多因焊接参数不当或焊后热处理不充分导致。解决方法：彻底清除裂纹（采用打磨或碳弧气刨），重新按规范焊接，严格控制层间温度，并延长焊后热处理时间至4h。

3. **部件变形**：长期高温蠕变或超温运行导致。解决方法：检查服役温度是否超过设计值，必要时更换部件；轻微变形可进行热校形（在850℃加压矫正，保温2h），严重变形需报废处理。

## 十一、安全警示与应急处理

**高温操作安全：**

操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服（材质：芳纶或阻燃棉）。禁止触碰未冷却工件（需冷却至200℃以下方可接触）。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温合金遇水可能引发蒸汽爆炸或淬裂。

**切割加工安全：**

操作人员需佩戴防护面罩（遮光号≥10，用于激光或等离子切割）和防噪音耳塞（噪音≥85dB时）。切割区域必须配备排烟系统，及时排出金属烟尘（含镍、铬等有害物质）。火花隔离要求：切割区域周围2米内不得放置易燃物，并设置防火帘。

**产品损坏或腐蚀后的应急处理：**

若发现精铸件出现严重开裂或腐蚀泄漏，应立即停机隔离，切断介质源（如燃料、工艺气体）。操作人员需穿戴防酸防碱防护服、橡胶手套和护目镜，防止接触泄漏介质。泄漏介质（如高温熔盐或腐蚀性气体）需用石灰或碳酸氢钠中和（针对酸性介质），或用稀醋酸中和（针对碱性介质），并收集至专用容器中。废弃物按危险废物（HW类，如HW17表面处理废物或HW49其他废物）分类，交由有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖精铸件加工、焊接、热处理及检测全流程指导。

## 十三、购买建议

在选购K477等轴晶铸造高温合金精铸件时，请从以下方面评估匹配度：首先，确认应用场景是否在合金的推荐使用温度范围（1000℃至1100℃）内，并核对关键性能参数如高温持久强度（1050℃/137MPa条件下≥50h）和PREN值（抗点蚀当量，K477因含铬和钨，PREN值约30至35，典型值，以实际产品质保书为准），确保满足抗腐蚀要求。其次，根据行业认证需求，确认是否需提供船级社认证（如DNV、LR、CCS）、NACE标准（如MR0175/ISO 15156）或ISO 9001质量体系认证。建议采购量按备品备件比例（通常为运行件数的10%至20%）预留，避免因停产或供货周期影响维修。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS或BV）验证化学成分、力学性能和探伤结果，确保材料性能与合同一致。

## 十四、价格标准

K477等轴晶铸造高温合金精铸件价格因产品型号、牌号、规格尺寸、采购数量及附加技术要求而异。参考价格区间：标准精铸件（如导向叶片，单重≤5kg）为800元至1500元/公斤；复杂结构精铸件（如带内冷通道的涡轮叶片）为1500元至3000元/公斤；棒材或锻件（经热处理和粗加工）为600元至1200元/公斤。批量折扣政策：采购量≥5吨可享5%至12%折扣；≥10吨可享12%至18%折扣。小批量试样（≤50公斤）加价规则通常上浮15%至20%。附加技术要求，如双认证（船级社+NACE）、第三方检测（SGS或BV）或定制热处理，需额外加收10%至25%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期：** 自交付之日起12个月。因材料内在质量缺陷（如化学成分偏离、铸造缺陷、热处理不当）导致失效的，上海墨钜负责免费更换或全额退款（需提供第三方失效分析报告）。

**技术资料：** 随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 提供24小时内远程技术指导（电话或视频会议）；如需现场服务（如焊接指导、失效分析），48小时内安排工程师抵达现场。

**检测服务：** 可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担（限首次采购或批量≥1吨订单）。

**备品保障：** 产品停产后五年内，仍提供同质替代材料或定制加工服务，确保备件供应连续性。

**售后响应：** 质量问题反馈后2小时内回复，48小时内出具初步解决方案（含原因分析及处理措施）。
