# K214等轴晶铸造高温合金精铸件——高温抗氧化热强性良好

## 一、产品概述与适用范围

K214属于等轴晶铸造高温合金，典型牌号为K214（亦称K214铸造高温合金）。该合金以镍基为基体，通过添加铬、铝、钨、钛等元素强化基体与晶界，具有优异的高温抗氧化性能和良好的热强性，可在900℃至1050℃范围内长期稳定服役，短时使用温度可达1100℃。其核心优势包括：一是高温抗氧化能力突出，表面可形成致密氧化膜阻止进一步氧化；二是高温持久强度高，在1000℃下仍保持较好的抗蠕变性能；三是铸造工艺性能优良，可生产复杂薄壁精铸件；四是组织稳定性好，长期高温服役后性能衰减缓慢；五是抗热疲劳性能适中，适用于急冷急热工况。该产品适用于航空发动机、燃气轮机、工业炉窑等对高温强度和抗氧化要求苛刻的场合。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的真空熔炼与精密铸造能力，配备真空感应熔炼炉（VIM）、定向凝固设备及精密铸造生产线，严格执行ASTM、GB/T 14992等标准，从原材料筛选、熔炼、浇注到热处理、无损检测，全流程工艺可追溯，确保每批产品性能稳定可靠。

## 三、核心功能

1. **耐高温氧化性能**：在1000℃下静态氧化增重率小于0.1 g/m²·h（典型值，以实际产品质保书为准），表面形成Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧向内扩散。

2. **高温持久强度**：在980℃、应力40 MPa条件下，持久寿命不低于100小时（典型值）；在1000℃、应力30 MPa条件下，持久寿命不低于50小时，满足高温结构件长期承载需求。

3. **抗热疲劳性能**：在800℃至室温反复循环条件下，经200次循环后表面无宏观裂纹，适用于涡轮叶片、导向叶片等急冷急热部件。

4. **铸造成形性**：流动性好，线收缩率约1.5%-2.0%，可精密铸造壁厚0.8 mm至5 mm的复杂空心结构件，铸造缺陷率低。

5. **组织稳定性**：经900℃至1050℃长期时效1000小时后，γ'相（Ni₃(Al,Ti)）体积分数稳定在25%-35%，碳化物（MC、M₂₃C₆）分布均匀，无明显TCP相析出（拓扑密排相，有害脆性相）。

## 四、技术特点

- **合金设计思路**：K214合金以镍为基体，铬（Cr 15%-17%）赋予抗氧化性，铝（Al 4.5%-5.5%）和钛（Ti 1.5%-2.5%）形成γ'强化相，钨（W 2.0%-3.0%）固溶强化基体，碳（C 0.08%-0.15%）形成碳化物稳定晶界。铝钛比控制在2:1左右，平衡强度与塑性。

- **冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，严格控制有害元素（如Pb、Bi、Sb、As）含量低于50 ppm（百万分之一）。母合金经中频感应重熔浇注，浇注温度控制在1500℃-1550℃，模壳温度900℃-1050℃，确保充型完整。

- **热处理制度**：采用固溶+时效处理。固溶温度1180℃±10℃，保温2小时，空冷；时效温度950℃±10℃，保温4小时，空冷。该制度使γ'相均匀析出，尺寸控制在0.3-0.5 μm。

- **显微组织控制**：晶粒度控制在ASTM 0-2级（等轴晶），碳化物呈断续网状分布于晶界，γ'相体积分数30%±5%。通过调整固溶温度可控制δ相（Ni₃Nb）析出，避免晶界脆化。

- **无损检测及质量保证**：所有精铸件100%进行X射线探伤（符合ASTM E192标准）和荧光渗透检测（符合ASTM E1417标准），关键部位采用超声测厚。光谱分析（OES）确认化学成分，每批提供原厂质保书。

## 五、应用领域

1. **航空发动机**：用于涡轮工作叶片、导向叶片、涡轮盘及燃烧室衬套，承受高温燃气冲刷。

2. **燃气轮机**：用于动力涡轮叶片、喷嘴环及火焰筒，在900℃-1050℃下长期运行。

3. **工业炉窑**：用于高温炉管、辐射管、热电偶保护管及炉底板，要求抗氧化不变形。

4. **石油化工**：用于乙烯裂解炉管、转化炉管支撑件，耐高温含硫气氛腐蚀。

5. **汽车涡轮增压器**：用于涡轮叶轮，在950℃废气冲击下保持强度。

6. **航空航天热端部件**：用于火箭发动机喷管喉衬、导弹舵面等短时超高温部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳 C: 0.08-0.15；铬 Cr: 15.0-17.0；铝 Al: 4.5-5.5；钛 Ti: 1.5-2.5；钨 W: 2.0-3.0；铁 Fe: ≤1.0；锰 Mn: ≤0.5；硅 Si: ≤0.5；磷 P: ≤0.015；硫 S: ≤0.010；镍 Ni: 余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度 σb: ≥800 MPa；屈服强度 σ0.2: ≥600 MPa；延伸率 δ5: ≥6%；硬度 HBW: 280-350；冲击功 Akv: ≥10 J。

**高温力学性能（1000℃典型值）**：

抗拉强度 σb: ≥250 MPa；屈服强度 σ0.2: ≥180 MPa；持久寿命（40 MPa/980℃）: ≥100 h。

**物理性能**：

密度: 8.2 g/cm³（典型值）；熔点: 1340℃-1400℃；热导率（1000℃）: 25 W/(m·K)；电阻率（室温）: 1.2 μΩ·m；线膨胀系数（20℃-1000℃）: 16.5×10⁻⁶ /K；弹性模量（室温）: 190 GPa。

**耐腐蚀/高温性能**：

高温氧化增重率（1000℃×100h）: ≤0.08 g/m²·h；临界点蚀温度（CPT）: 不适用（该合金为高温抗氧化型，非耐腐蚀型）；高温持久强度（1000℃/30 MPa）: ≥50 h。

**产品规格范围**：

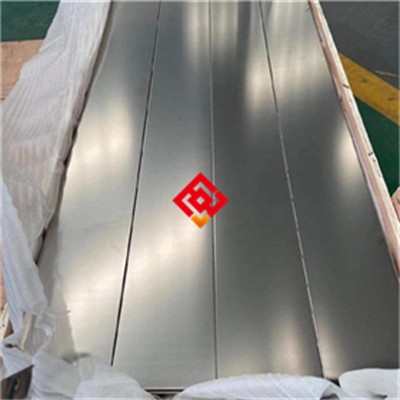

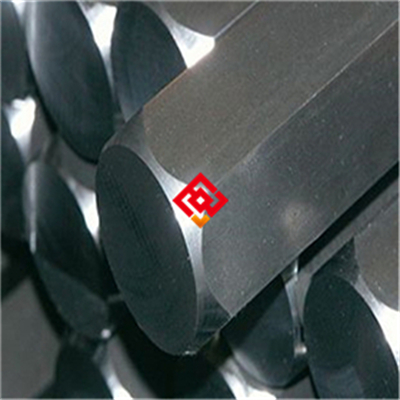

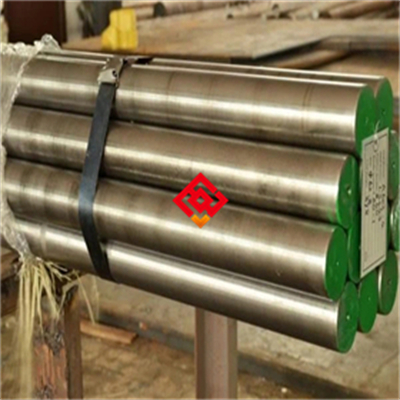

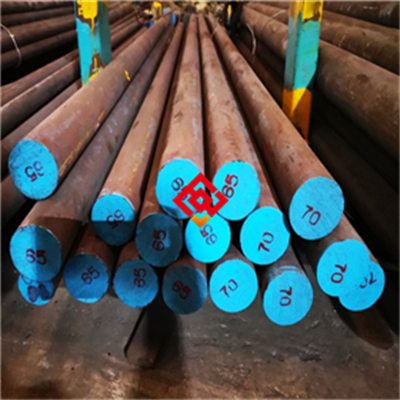

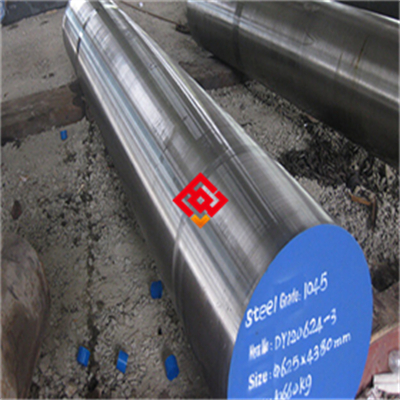

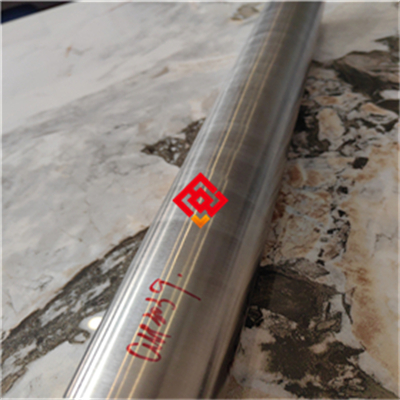

精铸件（等轴晶铸造）：壁厚0.8-5 mm，最大外径≤500 mm，单件重量≤20 kg。可提供棒材（经铸造+热处理，直径10-80 mm）、板材（厚度2-10 mm，经铸造+轧制+热处理）。具体尺寸可定制。

**交货状态**：

铸态+固溶+时效处理（固溶1180℃/2h+时效950℃/4h），表面经喷砂或打磨处理，无铸造飞边。可提供酸洗态或磨光态。

**批次溯源码解读**：

编码规则：MJ-K214-年月-炉号-热处理批号-规格代码。例如：MJ-K214-202503-0123-HT05-002。其中“MJ”代表上海墨钜，“K214”为牌号，“202503”为生产年月，“0123”为炉号，“HT05”为热处理批次，“002”为规格代码。客户可凭批次号向我司索取原厂质保书，包含化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

1. **避免长期服役的温度区间**：K214合金在750℃-850℃长期服役时，可能析出σ相（FeCr金属间化合物），导致脆化。建议尽量避开此温度区间，或缩短检修周期。

2. **禁止接触的腐蚀介质**：该合金不耐含氯离子或硫化氢的高温环境，在800℃以上含硫气氛中易发生热腐蚀，需避免与H₂S、SO₂等介质直接接触。

3. **焊接后必须热处理**：若进行补焊或修复焊接，焊后必须在950℃±10℃进行去应力退火（保温1-2小时，空冷），否则焊缝区易产生热裂纹。

4. **加工硬化倾向**：该合金硬度较高（HBW 280-350），机加工时易产生加工硬化，建议采用硬质合金刀具，切削速度控制在15-25 m/min，进给量0.1-0.3 mm/r，避免中途停机导致刀痕硬化。

5. **表面划伤风险**：铸件表面划伤或磕碰会破坏致密氧化膜，高温服役时划伤处易成为氧化优先通道，导致局部加速氧化。搬运和安装时需使用软质衬垫。

6. **铸造缺陷敏感性**：复杂薄壁铸件易出现缩松、热裂等铸造缺陷，设计时应避免壁厚突变，最小圆角R≥1 mm。建议在浇注系统设置过滤网（泡沫陶瓷过滤网）。

7. **热处理冷却速度敏感**：固溶后空冷速度应大于50℃/min，若冷却过慢，γ'相粗化，强度下降。禁止采用炉冷。

## 八、存储与运输指南

- **存储环境要求**：温度-10℃至40℃，相对湿度≤60%。存放于干燥、通风库房，地面铺设防潮垫木（高度≥150 mm）。禁止与酸、碱、氯化物、重金属粉末（如锌粉、铅粉）混存，防止接触腐蚀。

- **包装规范**：精铸件先用中性防锈纸包裹，外覆塑料薄膜，内置干燥剂（硅胶包，每立方米≥500 g），最后装入木箱或高强度瓦楞纸箱。木箱内壁衬泡沫板（厚度≥10 mm），防止碰撞。每箱净重≤100 kg。

- **运输注意事项**：运输车辆需有防雨篷布覆盖，禁止暴晒和淋雨。箱体用打包带固定于车厢，禁止滚动或抛掷。吊装时使用尼龙吊带或吊篮，禁止钢丝绳直接接触产品。箱体标注“易碎品”“防潮”标识。

- **禁止行为**：禁止露天存放；禁止与腐蚀性物质同车运输；禁止踩踏、抛掷产品；禁止在包装上直接堆放重物。

## 九、加工操作规范

**切割**：

推荐采用激光切割或高压水刀切割。激光切割参数：功率3000-5000 W，切割速度500-1500 mm/min，辅助气体为氩气（纯度≥99.99%），切割后切口需用锉刀或砂带打磨去除熔渣和热影响区（打磨深度≥0.5 mm）。禁止使用普通砂轮片切割，因其含铁杂质可能嵌入切口形成污染。带锯切割可选，但需使用硬质合金齿带，速度≤30 m/min。

**焊接（仅限补焊或修复焊接）**：

推荐采用钨极氩弧焊（TIG）或激光焊。填充金属选用同牌号焊丝（K214焊丝，直径1.6-2.4 mm）。焊接电流：80-120 A（直流正接）；电压：10-15 V；焊接速度：50-100 mm/min；层间温度≤150℃。保护气体为氩气（纯度≥99.999%），流量10-15 L/min。焊后立即进行去应力退火：950℃±10℃保温1小时，空冷。注意事项：焊前需将焊缝区域打磨至金属光泽，清除油污和氧化皮；禁止使用含氟或含硫的焊剂；禁止在无保护气体条件下焊接。

**热处理**：

固溶处理：1180℃±10℃，保温2小时，空冷（空冷速度≥50℃/min）。时效处理：950℃±10℃，保温4小时，空冷。注意事项：炉膛需为电加热或燃气加热，严禁使用含硫燃料；装炉时铸件间距≥20 mm，保证气流均匀；冷却时禁止采用水淬，防止开裂。禁止在固溶后直接时效，必须冷却至室温后再重新加热。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

- **安装要点**：连接件推荐采用同材质K214合金螺栓或更高等级的镍基高温合金（如GH4169）。密封垫片选型应避免含卤素（如聚四氟乙烯PTFE垫片在高温下分解产生腐蚀性气体），推荐使用柔性石墨垫片或陶瓷纤维垫片。安装后，对接触表面进行酸洗钝化（使用20%硝酸+2%氢氟酸溶液，60℃浸泡15分钟），再用去离子水冲洗，干燥后涂覆高温防氧化涂层（如Al₂O₃基涂料）。

- **日常维护方法**：每运行1000小时检查一次表面状态，清洁周期为每3个月。清洗剂选用中性或弱碱性清洗液（pH 7-9），禁止使用含氯溶剂（如三氯乙烯、四氯化碳），防止应力腐蚀。清洁后立即干燥，并喷涂高温防锈油（适用于800℃以下短期防护）。

- **常见故障及解决方法**：

1. **表面点蚀**：若发现铸件表面出现点状凹坑，多为局部氧化膜破损或氯离子污染。处理措施：打磨去除点蚀层（深度≥0.5 mm），重新进行酸洗钝化，并检查使用环境中氯离子浓度（应≤50 ppm）。

2. **焊缝开裂**：焊接后出现微裂纹，多为焊接热输入过大或焊后热处理不当。处理措施：打磨去除裂纹，采用小电流（≤100 A）重新焊接，严格控制层间温度，焊后立即进行950℃去应力退火。

3. **变形**：高温服役后铸件出现扭曲变形，多为局部超温或应力释放不均。处理措施：在950℃下进行热校形（加压0.5-1 MPa，保温1小时），然后重新进行时效处理。同时检查热电偶位置，确保温度均匀。

## 十一、安全警示与应急处理

- **高温操作安全**：操作K214铸件时（如热处理、焊接），必须佩戴耐高温手套（耐温≥200℃）、防护面罩（耐冲击）和阻燃服（材质如Nomex）。禁止徒手触碰未冷却工件（表面温度可能超过800℃）。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水（水遇高温金属产生爆炸性蒸汽）。

- **切割加工安全**：激光切割或等离子切割时，操作者必须佩戴遮光号≥5的防护面罩，防止弧光伤害。现场需配备排烟系统（抽风速度≥1 m/s），将金属烟尘（含铬、镍氧化物）排出室外。火花隔离区半径≥5米，禁止堆放易燃物。

- **产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：发现铸件严重氧化或开裂后，立即停机，切断高温介质源（燃气、蒸汽等），并隔离故障区域。

2. **人员防护**：处理损坏件前，佩戴防尘口罩（N95级）、耐酸手套和护目镜，防止接触氧化皮（可能含Cr⁶⁺化合物）。

3. **泄漏介质中和收集**：若涉及高温腐蚀介质泄漏（如含硫气体），立即使用石灰粉或碳酸钠中和，用防爆吸尘器收集固体废弃物。

4. **废弃物处置**：废弃铸件、氧化皮和吸附材料属于危险废物（HW类，代码HW17或HW49），需密封于专用容器中，贴标签后交由有资质的危废处理公司处置。禁止随意丢弃或填埋。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：K214合金适用于900℃-1050℃高温氧化环境，若您的使用温度低于800℃，建议选择GH4169等沉淀硬化型合金；若要求耐含氯腐蚀，建议选择Hastelloy C-276。请根据实际工况温度、介质类型和应力水平选择。

2. **关键性能参数**：重点关注高温持久强度（如980℃/40 MPa寿命）和氧化增重率。可要求供应商提供第三方检测报告（如SGS、BV）验证数据。

3. **认证要求**：航空发动机用件需提供NADCAP认证或AMS标准质保书；石化领域需提供NACE MR0175认证（抗硫化物应力腐蚀）。请与上海墨钜确认认证范围。

4. **备品备件比例**：建议首次采购时多备10%-15%的易损件（如叶片、喷嘴环），因高温合金生产周期较长（通常4-8周）。后续可按1:1比例补充。

5. **质保书核对**：收到产品后，请核对上海墨钜原厂质保书上的炉号、批次号与实物标签一致，并检查化学成分、力学性能是否在合同约定范围内。如有疑问，可要求复检。

## 十四、价格标准

K214等轴晶铸造高温合金精铸件的价格受型号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下（人民币，含税）：

- 简单结构精铸件（壁厚≥3 mm，单件重量≤2 kg）：800-1200元/kg。

- 复杂结构精铸件（含空心叶片、薄壁件）：1200-1800元/kg。

- 棒材（经铸造+热处理，直径10-80 mm）：600-900元/kg。

- 板材（厚度2-10 mm）：800-1100元/kg。

- 批量折扣政策：单次采购≥5吨，可享5%-12%折扣；≥10吨，可享10%-15%折扣。

- 小批量试样加价规则：单次采购≤50 kg，价格上浮15%-20%；≤10 kg，上浮25%-30%。

- 附加费用：如需双认证（NADCAP+船级社），加收10%；如需第三方检测（SGS），加收5%-8%；如定制特殊热处理曲线，加收3%。

具体报价请联系曾先生获取精确订单报价（业务电话021-67898711，私人电话13472787990）。价格有效期30天，以书面报价单为准。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如铸造缩松、化学成分偏离、力学性能不合格）导致失效的，上海墨钜免费更换或退款。人为损坏或使用不当不在质保范围。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。质保书加盖公章，具有法律效力。

- **技术支持**：收到产品后，24小时内提供远程技术指导（电话、微信、邮件）；如需现场服务（如焊接工艺调试、故障分析），48小时内工程师抵达现场（国内区域）。首次现场服务免费。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规项目（化学成分、室温力学、硬度、探伤）费用由上海墨钜承担。特殊项目（如高温持久、蠕变、氧化试验）费用双方协商。

- **备品保障**：该产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保老客户备件供应不断档。备品价格按停产前最后报价上浮不超过10%。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。重大质量问题（如批量失效）由技术总监牵头，7天内完成失效分析报告。
