# K213等轴晶铸造高温合金精铸件——中温高强铸造性能优良

## 一、产品概述与适用范围

K213等轴晶铸造高温合金属于镍基铸造高温合金大类，典型牌号为K213。该合金采用等轴晶铸造工艺成型，专为中温环境下承受高应力的结构件而设计。其使用温度范围通常在600℃至850℃之间，在此区间内表现出优异的高温强度、抗氧化性和组织稳定性。K213合金的核心优势包括：第一，中温区（700-800℃）持久强度高，可满足涡轮部件长期服役需求；第二，铸造流动性好，适合精密铸造复杂薄壁结构；第三，热疲劳抗力优良，能承受频繁温度波动；第四，组织均匀性好，铸造缺陷率低；第五，综合成本适中，性价比优于同级别定向凝固合金。该产品特别适用于航空发动机、燃气轮机及工业动力装置中需要中温高强性能的关键热端部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密铸造生产线及全流程热处理设备。公司严格执行ASTM、GB等国内外标准，从原材料入库到成品出库实施全流程工艺可追溯管理。K213精铸件从母合金熔炼到铸件后处理均在本厂完成，确保每一批次产品化学成分、力学性能及铸造质量的稳定性和一致性。

## 三、核心功能

K213等轴晶铸造高温合金精铸件具备以下核心功能：

（一）耐中温氧化能力：在800℃以下空气中长期服役，表面形成致密氧化膜，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），有效延缓基体损耗。

（二）抗高温蠕变与持久性能：在750℃、250MPa条件下，持久寿命可达100小时以上（典型值，以实际产品质保书为准），适用于涡轮导向叶片及承力框架等长期受载部件。

（三）良好的铸造成型性：合金液相线温度适中，流动性优良，可精密铸造出壁厚0.5mm以下的复杂内腔结构，且热裂倾向低。

（四）热疲劳抗力：经过模拟服役循环测试，在800℃至室温急冷急热条件下，循环次数超过2000次不产生宏观裂纹（典型值，以实际产品质保书为准），保障部件在热冲击环境下的使用寿命。

（五）组织稳定性：在长期时效过程中，γ′强化相（镍基高温合金中主要的共格析出强化相）长大速率缓慢，组织粗化得到有效抑制，确保性能衰退可控。

## 四、技术特点

（一）合金设计思路：K213合金以镍为基体，通过加入铬（Cr）提供抗氧化和耐腐蚀能力，加入钴（Co）提高固溶强化效果并降低层错能，加入铝（Al）和钛（Ti）形成γ′强化相（Ni₃(Al,Ti)型金属间化合物）实现沉淀强化，加入钼（Mo）和钨（W）产生固溶强化并提高再结晶温度。关键合金元素的配比经过优化，使γ′相体积分数在30%至40%之间，且溶解温度高于使用温度，确保强化效果稳定。

（二）冶炼工艺：母合金采用真空感应熔炼（VIM）工艺制备，严格控制有害元素（如硫、磷、氧、氮）含量。精铸件浇注过程在真空环境下完成，避免熔体与大气反应产生夹杂和气孔。对于关键承力件，可选用电渣重熔（ESR）精炼后的母合金，进一步降低非金属夹杂物水平。

（三）热处理制度：K213精铸件通常采用固溶加时效热处理。典型工艺为：固溶温度1050℃-1100℃，保温2-4小时，空冷或风冷；时效温度750℃-800℃，保温8-16小时，空冷。通过热处理调控γ′相的尺寸与分布，获得最佳强度与塑性的匹配。

（四）显微组织控制：铸态组织为等轴晶，晶粒度控制在ASTM 2-5级（典型值，以实际产品质保书为准）。经热处理后，γ′相呈球形或立方体形均匀分布在基体中，尺寸控制在0.3-0.8μm。碳化物（主要为MC型碳化物，即以钛、钽等强碳化物形成元素为主的碳化物）沿晶界呈断续分布，起到钉扎晶界、抑制晶界滑移的作用。碳化物形态和分布通过成分和冷却速率优化，避免形成连续网状碳化物。

（五）无损检测及质量保证：每件精铸件均进行外观目视检测和尺寸检验。关键部位（如叶身、缘板）进行荧光渗透检测（液体渗透检测的一种，灵敏度高，可发现表面开口缺陷），验收标准按ASTM E433执行。对于承力件，增加X射线或工业CT检测，确保内部无缩松、气孔、夹杂等超标缺陷。化学成分为每炉次取样分析，力学性能按批次抽检。

## 五、应用领域

（一）航空发动机领域：用于涡轮导向叶片、涡轮工作叶片、涡轮盘及整流支板等高温部件，在600-850℃区间承受高气动载荷和热应力。

（二）燃气轮机领域：用于地面和舰船燃气轮机的动力涡轮叶片、喷嘴环及燃烧室过渡段，要求长期运行可靠性和抗热疲劳能力。

（三）工业动力装置：用于石化、冶金行业的高温风机叶片、烟气轮机转子叶片及高温夹具，在含硫、含尘气氛中保持结构完整性。

（四）汽车涡轮增压器：用于高性能柴油机或汽油机的涡轮叶轮，承受排气高温和高速旋转离心力。

（五）试验设备：用于高温力学测试用夹具、加热元件支撑件及热模拟试验机用模具，要求材料在反复热循环中尺寸稳定。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际产品质保书为准）：**

碳（C）：0.10-0.20；铬（Cr）：15.0-17.0；钴（Co）：8.0-10.0；钼（Mo）：3.0-5.0；钨（W）：2.0-4.0；铝（Al）：2.5-3.5；钛（Ti）：2.5-3.5；铁（Fe）：≤1.0；锰（Mn）：≤0.5；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010；镍（Ni）：余量。

**力学性能（室温典型值，以实际产品质保书为准）：**

抗拉强度：≥850MPa；屈服强度：≥650MPa；延伸率：≥8%；硬度：HRC 30-38（洛氏硬度C标尺）。高温性能（750℃典型值）：抗拉强度：≥650MPa；屈服强度：≥500MPa；延伸率：≥10%；持久强度（750℃/250MPa）：≥100h。

**物理性能（典型值，以实际产品质保书为准）：**

密度：8.15g/cm³；熔点：1310-1360℃；热导率（20℃）：12.5W/(m·K)；电阻率（20℃）：1.25μΩ·m；线膨胀系数（20-800℃）：16.2×10⁻⁶/K；弹性模量（20℃）：210GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）：**

抗氧化性：800℃空气中氧化100h，氧化增重率≤0.08mg/cm²·h；热腐蚀速率（模拟燃气环境）：≤0.15mm/1000h；高温持久强度（800℃/200MPa）：≥50h。

**产品规格范围：**

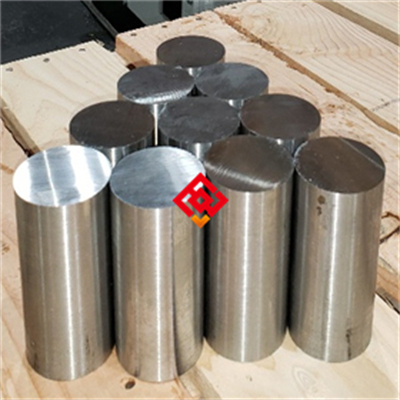

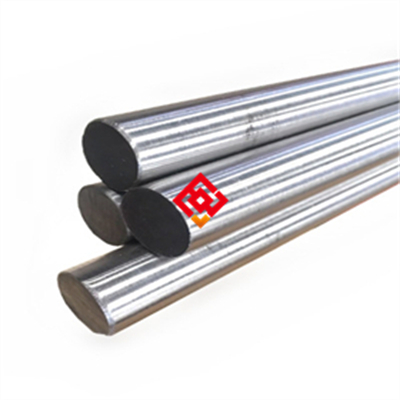

精铸件按客户图纸定制生产，单件重量范围：0.05kg至50kg；最大轮廓尺寸：≤500mm；最小壁厚：0.5mm；可生产叶片、喷嘴环、涡轮盘、壳体、支架等复杂形状铸件。母合金可提供棒状或块状，单块重量5-50kg。

**交货状态：**

铸态或固溶+时效热处理态，表面经喷砂或酸洗处理，去除表面氧化皮和粘砂层。根据客户要求可进行荧光渗透检测、尺寸精整及真空热处理。

**批次溯源码解读：**

编码规则示例：MJ-K213-202506-015-HT01-SP001。其中“MJ”代表上海墨钜；“K213”为牌号；“202506”为生产年月；“015”为炉号；“HT01”为热处理批号；“SP001”为铸件序号。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测结果及尺寸检验报告。

## 七、注意事项

（一）避免在850℃以上长期服役，超过此温度γ′相开始明显粗化并部分回溶，导致强度急剧下降。严禁在900℃以上连续使用。

（二）该合金对硫、铅、锌等低熔点金属敏感，服役环境中应避免接触含硫燃气、含铅燃油及锌蒸汽，否则会引发沿晶脆性断裂。

（三）焊接性较差，若需补焊或修复焊接，必须采用氩弧焊（TIG）并选用同质或高匹配填充金属，焊后立即进行去应力热处理（750-800℃保温2-4小时空冷）。禁止在未预热或焊后未热处理的状态下施焊。

（四）铸造表面不允许有裂纹、冷隔、缩孔等缺陷，精整打磨时禁止使用普通刚玉砂轮片，应使用碳化硅或白刚玉专用砂轮，避免局部过热产生微裂纹。

（五）热处理时升温速率不宜过快，建议控制在100-150℃/小时，避免因热应力导致铸件变形或开裂。禁止直接从室温放入高温炉中。

（六）加工硬化倾向中等，机械加工（如钻孔、车削）时应采用硬质合金刀具，切削速度适中，充分冷却。禁止使用高速钢刀具进行重切削。

## 八、存储与运输指南

**存储环境要求：**

存放于干燥、通风良好的库房内，环境温度控制在5℃至40℃之间，相对湿度不超过60%。铸件应放置在木质或橡胶垫板上，严禁直接接触地面。禁止与酸、碱、盐类化学品及重金属粉末混存，避免发生电化学腐蚀。

**包装规范：**

精铸件经清洗干燥后，先用中性防锈纸或气相防锈膜包裹，再装入塑料薄膜袋内并放入干燥剂（硅胶或分子筛，用量按包装体积计算）。外层采用木箱或高强度瓦楞纸箱，箱内用泡沫塑料或蜂窝纸板填充固定，防止运输中碰撞。每箱附有产品标识卡，注明牌号、炉号、数量及检验状态。

**运输注意事项：**

运输过程中必须采取防雨、防潮措施，车辆应有篷布覆盖。严禁露天运输或暴晒。吊装时使用尼龙吊带或柔性吊具，禁止钢丝绳直接接触铸件表面。箱体应固定牢固，防止滑动和倾倒。运输途中禁止踩踏或抛掷包装箱。

**明确标注禁止行为：**

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用铁质工具直接敲击铸件。

## 九、加工操作规范

**（一）切割**

推荐采用带锯切割或水刀切割。带锯切割时，锯带线速度控制在20-40m/min，进给量0.02-0.05mm/齿，使用专用切削液冷却。水刀切割时，磨料选用80目石榴石，压力350-400MPa，切割速度10-30mm/min。切割后断面需用锉刀或砂纸打磨光滑，去除毛刺和微裂纹。禁止使用普通砂轮片进行切割，以防局部过热产生热影响区裂纹。

**（二）焊接（仅限补焊或修复）**

推荐采用钨极氩弧焊（TIG），直流正接。填充金属选用与母材同成分的K213焊丝或焊条。焊接电流80-120A，电压12-16V，焊接速度50-100mm/min。焊前需将铸件预热至300-400℃并保温至少30分钟。层间温度控制在350℃以下。保护气体为高纯氩气（纯度≥99.99%），流量8-12L/min。焊后立即进行去应力热处理：升温至750-800℃，保温2-4小时，随炉冷却至300℃以下出炉空冷。注意事项：焊接区域必须彻底清理油污、氧化皮；禁止在无保护气氛下焊接；禁止使用药皮焊条；焊后禁止快速冷却。

**（三）热处理**

固溶处理：升温至1050-1100℃，保温时间按铸件最大壁厚每毫米1.5分钟计算，但不少于2小时，保温后出炉空冷或风冷。时效处理：升温至750-800℃，保温8-16小时，空冷。注意事项：固溶温度严禁超过1120℃，否则会导致共晶组织熔化，产生过烧缺陷；冷却方式禁止采用水淬，因急冷会引发裂纹；热处理炉应配备自动控温系统，炉温均匀性±5℃。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

连接件材质应选用与K213同等级或更高级别的镍基高温合金（如K417、K403等），避免异种金属接触产生电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装前，铸件表面应进行清洗脱脂，去除加工油污和防锈油。安装后，如无特殊要求，可不进行酸洗钝化处理；若必须处理，应采用柠檬酸或硝酸基清洗液，禁止使用盐酸或硫酸。安装扭矩按设计图纸要求执行，禁止超扭矩拧紧。

**日常维护方法：**

每运行500小时或按设备检修周期，对铸件表面进行目视检查，重点观察有无裂纹、变形、氧化剥落等异常。清洁时，使用中性清洗剂或去离子水，配合软布或尼龙刷，禁止使用含氯溶剂（如三氯乙烯）或钢丝刷。对于表面轻微氧化色，可用600目以上细砂纸轻磨后重新钝化。长期停机时，应保持环境干燥，必要时涂覆气相防锈油。

**常见故障及解决方法：**

（一）表面点蚀：若发现铸件表面出现点状凹坑，多为局部腐蚀所致。应停机检查介质成分，排除含氯或含硫腐蚀源。轻微点蚀可打磨后重新钝化；严重点蚀需更换铸件。

（二）焊缝开裂：若补焊区域出现裂纹，通常为焊后热处理不当或焊接参数错误。应彻底清除裂纹，重新预热焊接并严格执行焊后热处理。建议联系上海墨钜进行修复指导。

（三）变形：铸件在服役中发生塑性变形，多因超温或超载引起。应检查运行温度是否超过850℃或应力是否超出设计值。变形件无法修复，必须更换新件。

## 十一、安全警示与应急处理

**高温操作安全：**

接触高温铸件（≥300℃）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃工作服。禁止徒手触碰未冷却工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水遇高温熔体会引发剧烈汽化爆炸。

**切割加工安全：**

操作人员必须佩戴防护面罩（切割用遮光号建议5-7号），并开启排烟系统。火花飞溅区域应设置防火挡板，周围严禁堆放易燃物。切割产生的金属屑应及时清理，避免短路或刺伤。

**产品损坏或腐蚀后的应急处理：**

若铸件发生破裂或严重腐蚀导致介质泄漏，应立即停机并隔离故障区域，切断介质源（如关闭阀门、排空管路）。操作人员穿戴防酸防碱手套、护目镜和防护服，避免直接接触泄漏介质。对于泄漏的腐蚀性介质，使用石灰或碳酸氢钠中和，并用沙土或专用吸附材料收集。废弃物按危险废物（HW类）分类处置，严禁倒入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择K213精铸件时，应从以下方面评估匹配度：首先，确认服役温度是否在600-850℃范围内，若超过850℃需考虑定向凝固或单晶高温合金；其次，根据部件承受的应力水平选择对应的力学性能等级，可参照PREN值（耐点蚀当量，K213的PREN值约25-30，典型值）评估耐蚀性；第三，如涉及船用或核电领域，需确认是否具备船级社认证（如CCS、DNV）或NACE标准（美国腐蚀工程师协会标准）要求；第四，建议备品备件比例为关键部件总数的10%-20%，以应对突发更换需求。客户应核对上海墨钜提供的原厂质保书，确认化学成分、力学性能及无损检测结果与合同一致。如需第三方验证，可要求提供SGS或BV检测报告，费用由双方协商确定。

## 十四、价格标准

K213等轴晶铸造高温合金精铸件的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：母合金每公斤300-600元（人民币）；精铸件按重量和复杂程度计价，每公斤800-2000元（人民币）。批量折扣政策：单批次采购量≥5吨，可享受5%-12%的折扣；≥10吨，折扣幅度可达10%-15%。小批量试样（单件或小于50kg）加价规则：通常上浮15%-20%。若需附加双认证（如船级社+第三方检测）、定制热处理或非标尺寸，需另行核算费用。具体报价请联系上海墨钜曾先生获取精确订单报价。

## 十五、服务与保障

**质保期：** 自产品交付之日起12个月，因材料内在质量缺陷（如化学成分偏离、内部裂纹、缩松超标）导致失效的，上海墨钜负责免费更换或全额退款。

**技术资料：** 随货提供中英文原厂质保书（含化学成分、力学性能、无损检测结果、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持：** 客户在使用过程中遇到技术问题，上海墨钜承诺24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务：** 可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担；特殊检测项目（如高温持久、CT检测）费用双方协商。

**备品保障：** 产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户备件供应不断档。

**售后响应：** 质量问题反馈后2小时内回复，48小时内出具初步解决方案，重大质量问题由技术总监牵头处理。
