# GH4133镍基高温合金定制规格 GH4133耐750℃高强抗热疲劳产品介绍

## 一、产品概述与适用范围

GH4133镍基高温合金属于镍基沉淀硬化型高温合金，典型牌号为GH4133（对应中国GB/T 14992标准）。该合金以镍为基体，通过添加铝、钛、铌等元素形成沉淀强化相，在750℃以下具有优异的高温强度、抗热疲劳性能和抗氧化能力。其使用温度范围通常为-196℃至750℃，短时使用温度可达800℃。核心优势包括：一是高温持久强度高，在750℃、200MPa条件下持久寿命可达100小时以上；二是抗热疲劳性能优异，可承受频繁的温度循环变化而不产生裂纹；三是良好的组织稳定性，长期服役后析出相粗化速率低；四是加工塑性良好，可进行锻造、轧制等热加工成型；五是抗氧化性能突出，在700-750℃空气中氧化增重率低。该产品特别适用于航空发动机涡轮盘、叶片、燃烧室部件以及燃气轮机高温结构件等对高温强度与抗疲劳性能要求严苛的工况。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及电渣重熔炉（ESR）等核心装备。公司严格执行ASTM、AMS、GB/T等国内外标准，从原材料入库到成品出库实施全流程工艺可追溯管理，每批次产品均附有原厂质保书，确保产品性能稳定可靠。

## 三、核心功能

GH4133镍基高温合金具备以下核心功能：

1. **耐高温氧化功能**：在750℃空气中连续服役时，表面形成致密的Cr2O3和Al2O3复合氧化膜，氧化速率低于0.02mm/年（典型值），有效防止基体进一步氧化。

2. **高强抗蠕变功能**：在750℃、250MPa应力条件下，稳态蠕变速率可控制在1×10⁻⁵/h以内，持久塑性延伸率不低于5%，满足高温承力部件的长期可靠性要求。

3. **抗热疲劳功能**：经1000次750℃至室温快速循环热冲击试验后，表面无可见裂纹，裂纹萌生寿命较常规镍基合金提高30%以上，适用于频繁启停或变工况环境。

4. **良好冷热加工功能**：在1050-1150℃温度范围内具有良好的热塑性，可进行自由锻、模锻及轧制；固溶态下冷加工性能良好，可进行冷轧、冷拉等成型操作。

5. **组织稳定性功能**：长期时效（750℃×1000h）后，γ′强化相（Ni3(Al,Ti)）尺寸控制在0.3-0.5μm，析出相体积分数保持25-30%，无明显η相或σ相有害相析出。

## 四、技术特点

**合金设计思路**：GH4133以镍为基体，主要强化元素包括铝（Al）和钛（Ti），两者与镍形成γ′相（Ni3(Al,Ti)），为主要沉淀强化相；铌（Nb）部分取代铝可提高γ′相溶解温度并增强强化效果；铬（Cr）提供抗氧化和耐腐蚀能力；钴（Co）可提高基体固溶强度并降低堆垛层错能，改善蠕变性能；微量硼（B）和锆（Zr）强化晶界，提高持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，有效降低气体含量（氧≤15ppm、氮≤20ppm）及非金属夹杂物级别，确保合金纯净度。

**热处理制度**：标准热处理制度为固溶处理1080℃±10℃，保温2-4小时，油冷或水冷；时效处理750℃±5℃，保温8-16小时，空冷。对于特殊性能要求，可采用双时效制度（760℃×8h+700℃×8h）以优化γ′相尺寸分布。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4-7级；时效后γ′相呈球形或立方体形，均匀分布于基体，平均尺寸0.3-0.5μm；晶界处析出细小碳化物（M23C6型），增强晶界强度；严格控制δ相析出（体积分数≤2%），避免有害相影响。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT，符合ASTM E2375标准，直径1.2mm平底孔灵敏度），涡流探伤（ET）用于表面缺陷检测，液体渗透检测（PT）检查表面开口缺陷。化学成分采用光谱分析（OES）和化学分析法验证，力学性能按ASTM E8/E21标准执行。

## 五、应用领域

1. **航空发动机**：用于涡轮盘、涡轮叶片、压气机盘、燃烧室衬套等高温关键部件，工作温度650-750℃。

2. **燃气轮机**：用于导向叶片、隔热屏、火焰筒等热端部件，承受高温燃气冲刷与热循环。

3. **石油化工**：用于高温反应器内件、裂解炉管支撑件、高温阀门密封件等。

4. **核能工程**：用于核反应堆控制棒驱动机构、高温气冷堆换热器部件等。

5. **汽车工业**：用于高性能涡轮增压器转子、排气歧管等热端部件。

6. **冶金工业**：用于连续退火炉辊、热处理炉料盘、高温夹具等工装部件。

## 六、产品详细参数

**化学成分（wt%，典型范围）**：

碳C：0.03-0.08；铬Cr：19.0-22.0；钴Co：15.0-21.0；铝Al：1.5-2.0；钛Ti：2.0-2.8；铌Nb：0.5-1.2；钼Mo：0.5-1.5；硼B：0.005-0.015；锆Zr：0.01-0.05；镍Ni：余量；铁Fe≤1.0；硅Si≤0.5；锰Mn≤0.5；硫S≤0.010；磷P≤0.015。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度Rm：≥1030MPa；屈服强度Rp0.2：≥690MPa；延伸率A：≥12%；断面收缩率Z：≥15%；布氏硬度HBW：340-380；冲击功Akv：≥30J。

**高温性能（750℃典型值）**：抗拉强度Rm：≥750MPa；屈服强度Rp0.2：≥520MPa；延伸率A：≥10%；持久强度（750℃/200MPa）：≥100h。

**物理性能（典型值，以实际质保书为准）**：

密度：8.25g/cm³；熔点：1320-1380℃；热导率（25℃）：11.5W/(m·K)；（750℃）：22.0W/(m·K)；电阻率（25℃）：1.25μΩ·m；线膨胀系数（25-750℃）：14.8×10⁻⁶/℃；弹性模量（25℃）：210GPa；（750℃）：165GPa。

**耐腐蚀/高温性能指标**：

抗氧化性：750℃×100h氧化增重率≤0.05mg/cm²；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥60℃（典型值）；高温持久强度：750℃/200MPa条件下持久寿命≥100h；热疲劳抗力：750℃-室温循环1000次无裂纹。

**产品规格范围**：

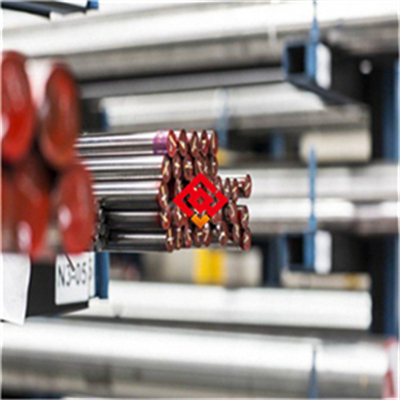

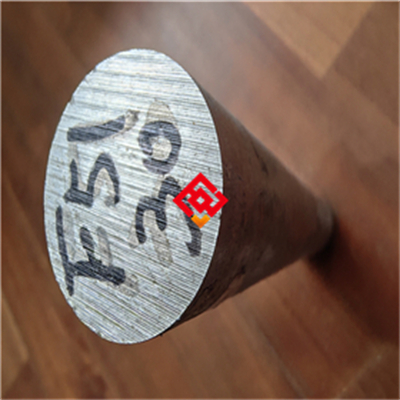

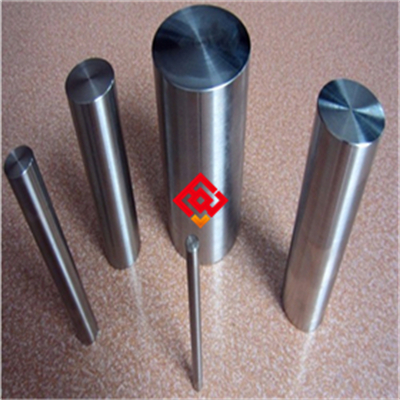

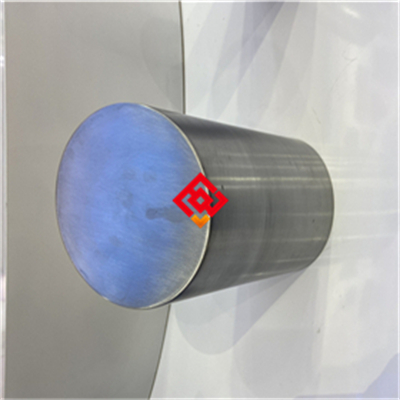

热轧棒材：直径8-300mm，长度3000-6000mm；锻件：按客户图纸定制，单重≤5吨；板材（热轧）：厚度3-40mm，宽度≤1500mm；管材（挤压/冷拔）：外径10-219mm，壁厚1-20mm；丝材：直径0.5-8mm，成盘或直条。

**交货状态**：

棒材：固溶+时效状态（硬态）；板材：固溶+酸洗状态；锻件：固溶+时效状态；管材：固溶+酸洗状态；丝材：冷拉+固溶状态。表面处理可根据要求提供磨光、车光、酸洗或喷砂处理。

**批次溯源码解读**：编码规则为MJ-GH4133-年月-炉号-热处理批号-规格代码。例如：MJ-GH4133-2409-1056-HT08-Φ50，表示上海墨钜（MJ）生产，牌号GH4133，2024年9月生产，炉号1056，热处理批号08，规格直径50mm。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测报告及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4133在800℃以上长期服役时，γ′相会快速粗化并可能向η相转变，导致强度急剧下降，因此建议使用温度不超过750℃。

2. **禁止接触的腐蚀介质**：该合金在高温下应避免接触含硫、含氯或含钒的燃烧气氛，这些介质会破坏氧化膜并引发热腐蚀，显著缩短使用寿命。

3. **焊接后必须进行热处理**：焊接或冷加工后，必须进行固溶+时效处理以恢复组织和性能，否则焊接热影响区可能出现应力集中和性能下降。

4. **加工硬化倾向**：冷加工（如冷轧、冷拉）过程中加工硬化速度较快，变形量超过15%后应进行中间退火处理（1080℃×30min空冷），避免产生裂纹。

5. **表面划伤风险**：交货状态为磨光或酸洗的棒材、板材，表面划伤会降低疲劳寿命，在搬运、吊装和加工过程中必须使用软质垫衬，严禁与硬质金属直接接触。

6. **热处理敏感**：固溶处理温度控制需严格在1080℃±10℃范围内，温度过高会导致晶粒粗化（超过ASTM 3级），降低持久性能；温度过低则γ′相溶解不充分，影响时效强化效果。

## 八、存储与运输指南

**存储环境要求**：存放环境温度应保持在-10℃至40℃之间，相对湿度上限为60%。产品必须放置在干燥、通风的库房内，地面需铺设木质或橡胶垫板，垫高≥200mm，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末（如铜粉、铁粉）以及含卤素化合物（如氯化物、氟化物）混放，防止电化学腐蚀或表面污染。

**包装规范**：

- 棒材：每根单独用防锈纸包裹，外套塑料薄膜，两端加橡胶护套，成捆后用钢带捆扎，外层用木箱或编织袋包装，内置干燥剂（硅胶或分子筛）。

- 板材：表面涂覆防锈油，层间夹防锈纸，用塑料薄膜密封，置于木托盘上，外罩防水帆布。

- 管材：两端封堵，表面涂防锈油，外套塑料薄膜，用木箱或铁架固定。

- 锻件：按客户要求定制包装，防锈处理后密封，必要时充氮气保护。

**运输注意事项**：

- 运输过程中必须做好防水、防雨、防暴晒措施，使用遮雨布覆盖。

- 吊装时应使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面，防止压痕和划伤。

- 产品在车厢内必须固定牢固，使用木楔或绑扎带防止滑动碰撞。

- 明确禁止行为：禁止与腐蚀性物质混放同车运输；禁止露天存放超24小时；禁止抛掷、踩踏或重物挤压包装。

## 九、加工操作规范

### 切割

**推荐方法及参数**：

- 带锯切割：使用双金属带锯条，齿距4-6mm，线速度15-25m/min，进给量0.02-0.05mm/齿。

- 激光切割：使用光纤激光器，功率2000-4000W，切割速度0.5-2m/min，辅助气体为氮气或氩气（纯度≥99.99%）。

- 水刀切割：使用磨料水射流，压力350-400MPa，磨料为石榴石（80目），切割速度0.1-0.3m/min。

- 等离子切割：仅适用于厚板（≥20mm），电流150-300A，切割速度0.3-0.8m/min，使用氩氢混合气体。

**注意事项**：切割后必须使用细砂轮或锉刀打磨切口至光滑，去除热影响区氧化层（深度≥1mm）。禁止使用普通砂轮片（含铁基磨料）切割，以免铁屑嵌入表面引发点蚀。

### 焊接

**推荐方法及参数**：

- 钨极氩弧焊（TIG）：使用铈钨极，直径2.4mm；填充金属牌号为GH4133同质焊丝或Inconel 718焊丝（如ERNiFeCr-2）；焊接电流80-150A，电压10-15V，焊接速度80-150mm/min；层间温度控制在100℃以下；保护气体为高纯氩气（纯度≥99.999%），流量10-15L/min。

- 熔化极氩弧焊（MIG）：使用同质焊丝，焊接电流120-200A，电压20-25V，保护气体为氩气+2%氧气混合气。

**注意事项**：焊前需对母材进行预热（100-150℃），焊后必须进行固溶+时效处理（1080℃×2h油冷+750℃×8h空冷）以恢复性能。禁止在无保护气体条件下焊接；禁止使用含硫或含氯的焊条；禁止焊后自然冷却而不进行后热处理。

### 热处理

- **固溶处理**：温度1080℃±10℃，保温时间按截面厚度计算（每25mm保温1小时，但不少于1小时），冷却方式为油冷或水冷（快速冷却）。

- **时效处理**：温度750℃±5℃，保温时间8-16小时（根据截面厚度调整），冷却方式为空冷。

- **去应力退火**：温度650-700℃，保温2-4小时，炉冷至300℃以下空冷。

**注意事项**：固溶处理冷却速度必须足够快，防止碳化物在晶界析出；时效处理温度波动不得超过±5℃。禁止在固溶后不进行时效处理直接使用；禁止使用含硫或含氯的加热气氛；禁止淬火后不及时进行时效处理（间隔不超过24小时）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质推荐使用与GH4133同等级或更高级别的镍基高温合金（如GH4169、Inconel 718），避免使用异种钢连接导致电化学腐蚀。

- 密封垫片应选用不含卤素的材料，如膨胀石墨垫片、陶瓷纤维垫片或柔性石墨金属缠绕垫片，禁止使用含氯或含氟的聚四氟乙烯垫片。

- 安装后建议进行酸洗钝化处理：使用20%硝酸+5%氢氟酸溶液，温度50-60℃，浸泡15-30分钟，然后用去离子水冲洗干净并干燥，以恢复表面氧化膜的完整性。

**日常维护方法**：

- 清洁周期：根据使用环境，建议每1-3个月清洁一次。在高温氧化或含腐蚀性气氛环境下，应缩短至每月一次。

- 清洗剂类型：使用中性清洁剂（pH值6-8）或专用不锈钢清洁剂，禁止使用含氯、含氟或含盐酸的清洗剂（如盐酸、漂白剂、氯水）。

- 防锈/防氧化处理：长期停用或储存时，可在表面涂覆高温防锈油（耐温≥200℃）或防氧化涂层；对于高温服役部件，停机后应缓慢冷却至室温，避免急冷造成表面氧化膜剥落。

**常见故障及解决方法**：

1. **表面点蚀**：现象为表面出现针孔状腐蚀坑。原因多为表面污染（如铁屑嵌入、氯离子附着）。解决方法：先用机械打磨去除点蚀层，然后进行酸洗钝化处理，最后重新涂覆防锈油。预防措施：确保加工和安装过程中无铁污染，使用专用工具。

2. **焊缝开裂**：现象为焊接接头出现裂纹。原因多为焊接参数不当、焊后未进行热处理或填充金属不匹配。解决方法：清除开裂区域，重新焊接并严格执行焊后热处理。预防措施：焊接前进行工艺评定，控制层间温度，选用同质焊丝。

3. **变形**：现象为高温服役后部件发生扭曲或尺寸变化。原因多为长期高温应力作用或热处理不当。解决方法：进行去应力退火（650-700℃×4h炉冷）后矫正。预防措施：设计时考虑热膨胀余量，严格控制服役温度不超过750℃。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服（阻燃等级≥B级）。

- 禁止触碰未冷却工件，工件温度降至100℃以下方可接触。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭金属火灾。

**切割加工安全**：

- 操作人员必须佩戴防护面罩（遮光号：激光切割≥4号，等离子切割≥8号，电弧焊≥10号）。

- 加工区域必须安装排烟系统，及时排出金属烟尘（含铬、镍等有害物质）。

- 切割火花隔离：在切割区域周围铺设防火毯或金属挡板，防止火花引燃周围可燃物。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：立即停止设备运行，关闭介质源（如高温气体、腐蚀性液体），隔离故障区域。

2. 人员防护：操作人员穿戴防酸防碱手套、护目镜和防护服，避免直接接触腐蚀产物或泄漏介质。

3. 泄漏介质处理：对于酸碱性介质泄漏，使用中和剂（碳酸氢钠或稀醋酸）进行中和，然后收集至专用容器。对于高温金属碎屑，使用干砂或专用金属灭火剂覆盖冷却。

4. 废弃物分类：含镍、铬、钴的金属废料属于危险废物（HW类，代码HW17或HW49），必须分类收集，交由有资质的危废处理企业处置，严禁混入普通垃圾或随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于焊接工艺评定报告、热处理工艺卡、无损检测操作规范等。

## 十三、购买建议

在选购GH4133镍基高温合金时，建议从以下方面进行评估：

1. **应用场景匹配度**：确认使用温度是否在750℃以下，是否涉及热疲劳或高温持久负荷工况。若使用温度超过800℃，建议考虑GH4169或单晶高温合金。

2. **关键性能参数**：重点关注PREN值（耐点蚀当量，GH4133典型值≥35）、高温持久强度（750℃/200MPa寿命≥100h）、以及热疲劳抗力指标。这些参数直接影响部件在高温环境下的服役寿命。

3. **认证要求**：航空发动机或燃气轮机应用通常要求提供AS9100体系认证、NACE MR0175（抗硫化物应力腐蚀）认证或船级社认证（如DNV、BV、CCS）。请提前确认所需认证等级。

4. **备品备件比例**：建议按实际需求量的10-15%采购备品备件，以应对突发更换需求。对于高磨损或高频次更换部件（如密封件、挡板），备件比例可提高至20%。

5. **质保书核对**：务必核对上海墨钜原厂质保书，确认化学成分、力学性能、无损检测结果与技术要求一致。建议要求提供第三方检测报告（如SGS、BV）以验证性能，特别是高温持久强度和抗氧化性能。

## 十四、价格标准

GH4133镍基高温合金的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格范围如下：

- 棒材（直径≤50mm）：280-380元/公斤；

- 棒材（直径50-150mm）：320-450元/公斤；

- 板材（厚度≤20mm）：350-500元/公斤；

- 锻件（按图纸定制）：400-600元/公斤；

- 管材（外径≤100mm）：450-650元/公斤。

**批量折扣政策**：采购量≥5吨，可享5-12%折扣；≥10吨，折扣幅度可达10-18%。具体折扣比例根据规格复杂度和交货期协商确定。

**小批量试样加价规则**：试样或小批量订单（≤50公斤）通常上浮15-20%，以覆盖工艺准备和检测成本。

**附加技术要求费用**：如需双认证（如AS9100+NACE）、第三方检测（SGS/BV）、定制热处理工艺、特殊包装等，费用另行计算。

提示：具体报价请直接联系曾先生获取精确订单报价，以上价格仅供参考，实际价格以当日市场行情和订单确认为准。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换同规格产品或全额退款，不包含因用户加工、安装或使用不当造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线查询或索取。

**技术支持**：提供24小时内远程技术指导服务（电话、视频或邮件）；如需现场技术支持（如焊接工艺指导、热处理调试），承诺48小时内安排工程师抵达现场。

**检测服务**：可安排SGS、BV、Intertek等国际权威第三方检测机构进行性能复检，常规检测项目（化学成分、室温力学、硬度、尺寸）费用由上海墨钜承担；特殊检测项目（高温持久、蠕变、热疲劳、微观组织分析）费用双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护和备件更换需求得到满足。

**售后响应**：质量问题反馈后2小时内给予初步回复，48小时内出具初步解决方案。对于紧急问题，提供24小时应急服务热线（13472787990）。
