# GH4105镍基高温合金板料：高温抗蠕变、组织稳定、耐蚀

## 一、产品概述与适用范围

GH4105镍基高温合金属于沉淀硬化型镍基高温合金大类，典型牌号为GH4105（国内牌号，对应国际类似牌号如Nimonic 105）。该合金以镍为基体，通过添加铬、钴、钼、铝、钛等元素进行固溶强化和时效强化，具有优异的高温强度、抗蠕变性能和组织稳定性，同时在高温氧化和热腐蚀环境中表现出良好的耐蚀性。GH4105合金适用的长期使用温度范围为650℃至950℃，短时极限使用温度可达1000℃。其核心优势包括：一是高温抗蠕变性能突出，在800℃以上仍能保持较高的持久强度；二是组织稳定性好，长期服役过程中不易析出有害相，显微组织演变可控；三是耐高温氧化和热腐蚀能力优异，适用于燃气轮机热端部件等严苛环境；四是综合力学性能均衡，兼具较高强度和一定塑性，便于加工成型；五是批次质量稳定，全流程工艺可追溯，满足航空、能源等高端领域对材料一致性的严苛要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端冶炼装备，可精确控制合金成分和纯净度。公司严格执行ASTM、GB等国内外标准，从原材料入库到成品出厂实施全流程质量追溯体系，每批次产品均附有原厂质保书。凭借多年在特殊钢及合金材料领域的技术积累，上海墨钜为客户提供从材料选型、工艺设计到售后技术支持的一站式服务。

## 三、核心功能

GH4105镍基高温合金板料具备以下核心功能：

第一，耐高温氧化能力。在900℃空气介质中连续暴露100小时，氧化增重率小于0.1 mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧元素向基体扩散。

第二，抗高温蠕变性能。在800℃、200 MPa应力条件下，持久断裂寿命超过200小时（典型值，以实际产品质保书为准），延伸率保持在5%以上，满足涡轮叶片和燃烧室衬套等部件对长期高温承载的要求。

第三，组织稳定性。经过标准热处理后，γ′强化相（Ni₃(Al,Ti)）体积分数约为40%至45%，在长期时效过程中γ′相粗化速率低，无明显有害相（如σ相、μ相）析出，确保材料在高温服役期间性能衰减可控。

第四，良好的冷热加工性。该合金在固溶状态下具有良好的热塑性，可进行热轧、热锻等热加工；冷加工时需注意加工硬化倾向，可通过中间退火恢复塑性。

第五，抗燃气热腐蚀能力。在含硫、钒等腐蚀介质的高温环境中，该合金表现出优于普通不锈钢的耐蚀性，适用于航空发动机和工业燃气轮机的热端部件。

## 四、技术特点

### 合金设计思路

GH4105合金的设计思路是以镍为基体，通过添加铬（Cr）提供抗氧化和耐腐蚀能力，铬含量控制在14%至16%之间；钴（Co）可提高基体的固溶强度并降低堆垛层错能，抑制高温蠕变；钼（Mo）和钨（W）起固溶强化作用，同时提高抗蠕变性能；铝（Al）和钛（Ti）是γ′强化相的形成元素，两者总量控制在4%至5%之间，确保合适的强化相体积分数；碳（C）含量控制在0.12%至0.17%之间，形成少量碳化物（如MC、M₂₃C₆）以细化晶界。微量硼（B）和锆（Zr）的添加可改善晶界强度，提高持久塑性。

### 冶炼工艺

GH4105合金采用“真空感应熔炼（VIM） + 真空自耗重熔（VAR）”双联工艺冶炼。VIM阶段完成合金化并脱除气体和有害杂质，VAR阶段进一步降低氧、氮含量并改善铸锭的宏观偏析。对于特殊要求，还可增加电渣重熔（ESR）工序，以提升纯净度和组织均匀性。冶炼后铸锭经均匀化退火处理，消除枝晶偏析。

### 热处理制度

GH4105合金的标准热处理制度为：固溶处理：1080℃至1100℃保温2至4小时，随后快速空冷或油冷，使强化相充分固溶入基体；时效处理：第一级时效在850℃保温4至6小时，空冷；第二级时效在760℃保温8至12小时，空冷。通过双级时效，可获得细小且均匀分布的γ′相，同时析出适量碳化物强化晶界。

### 显微组织控制

固溶处理后，晶粒度控制在ASTM 4级至6级之间（典型值，以实际产品质保书为准），防止晶粒粗化影响疲劳性能。时效后γ′相尺寸控制在0.2至0.5微米，呈球形或立方形均匀分布。通过控制碳化物在晶界的分布形态，避免连续网状碳化物导致脆化。对于厚截面产品，需注意冷却速度对组织均匀性的影响，必要时采用分级冷却工艺。

### 无损检测及质量保证

每块板材均进行超声波探伤（UT）检测，按ASTM E2375或GB/T 4162标准执行，检测灵敏度不低于φ1.2毫米平底孔当量。表面进行液体渗透检测（PT），确保无裂纹、折叠等表面缺陷。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析。力学性能按ASTM E8或GB/T 228标准进行室温及高温拉伸测试。所有检测数据均记录在质保书中，实现全流程可追溯。

## 五、应用领域

GH4105镍基高温合金板料广泛应用于以下领域：

- 航空航天领域：用于航空发动机涡轮叶片、导向叶片、燃烧室衬套、加力燃烧室部件等高温热端部件。

- 能源发电领域：用于工业燃气轮机叶片、喷嘴、过渡段衬套以及核电阀门密封件。

- 石油化工领域：用于高温高压反应器内件、裂解炉管支撑件、高温阀门密封面。

- 船舶动力领域：用于舰船燃气轮机热端部件，需配合船级社认证要求。

- 冶金工业领域：用于连续退火炉辊、热处理炉马弗罐、高温热电偶保护管。

- 汽车工业领域：用于高性能涡轮增压器转子叶片，需配合精密铸造或粉末冶金工艺。

## 六、产品详细参数

### 化学成分（wt%）

镍（Ni）：余量；铬（Cr）：14.0～16.0；钴（Co）：13.0～16.0；钼（Mo）：4.5～5.5；铝（Al）：4.0～5.0；钛（Ti）：1.0～1.8；碳（C）：0.12～0.17；硼（B）：0.003～0.010；锆（Zr）：0.01～0.05；铁（Fe）：≤1.0；锰（Mn）：≤0.50；硅（Si）：≤0.50；磷（P）：≤0.015；硫（S）：≤0.010。其余杂质元素总和≤0.50。

### 力学性能

室温典型值（以固溶+时效状态，厚度10mm板材为例）：抗拉强度≥1100 MPa；屈服强度≥800 MPa；延伸率≥12%；硬度HRC 35～42；冲击功（室温）≥30 J。高温性能（800℃）：抗拉强度≥700 MPa；屈服强度≥550 MPa；延伸率≥8%；持久强度（800℃/200 MPa）≥200小时（典型值，以实际产品质保书为准）。

### 物理性能

密度：8.2 g/cm³（典型值）；熔点：1310℃～1360℃；热导率（20℃）：11.2 W/(m·K)（典型值）；热导率（800℃）：22.5 W/(m·K)（典型值）；电阻率（20℃）：1.25 μΩ·m（典型值）；线膨胀系数（20℃～800℃）：16.5×10⁻⁶ /K（典型值）；弹性模量（20℃）：210 GPa（典型值）；弹性模量（800℃）：165 GPa（典型值）。

### 耐腐蚀/高温性能

高温氧化性能：在900℃空气中暴露100小时，氧化增重率≤0.1 mg/cm²；在1000℃空气中暴露50小时，氧化增重率≤0.3 mg/cm²。热腐蚀性能：在含0.5%SO₂的空气中，750℃/100小时，腐蚀速率≤0.05 mm/年。高温持久强度（800℃/1000小时）≥180 MPa（典型值，以实际产品质保书为准）。

### 产品规格范围

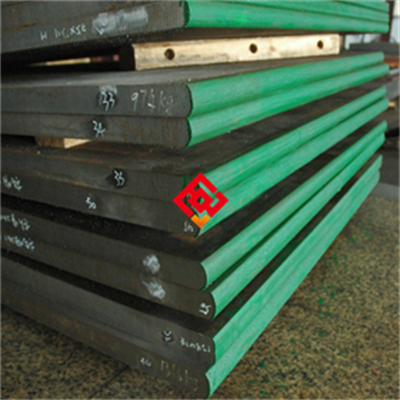

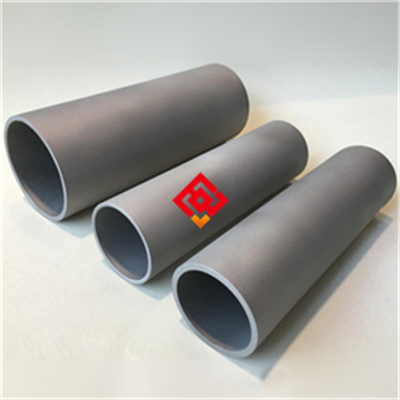

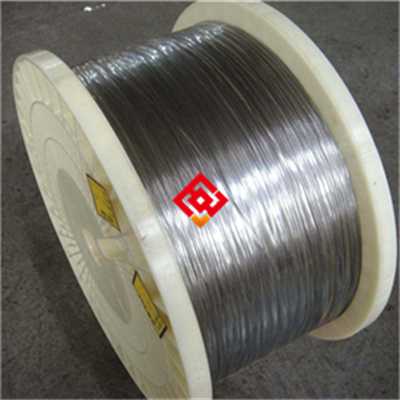

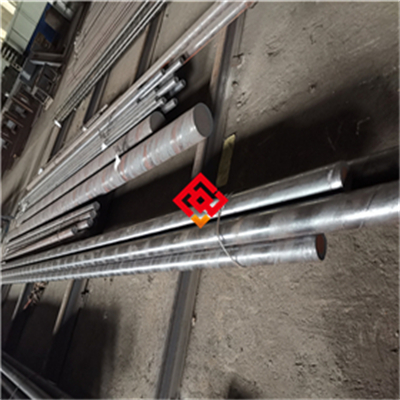

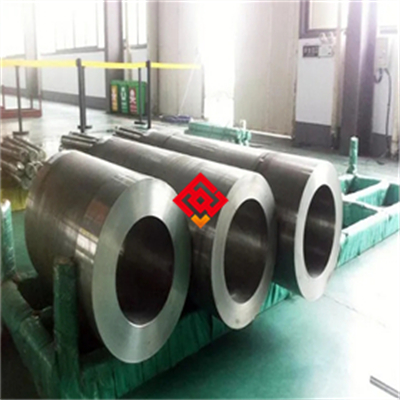

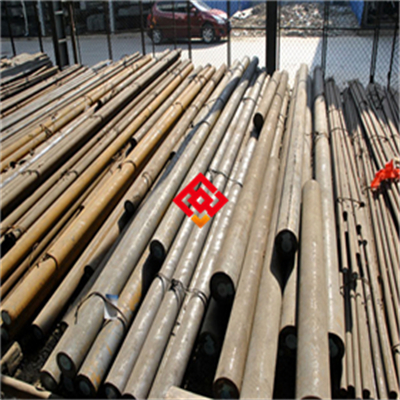

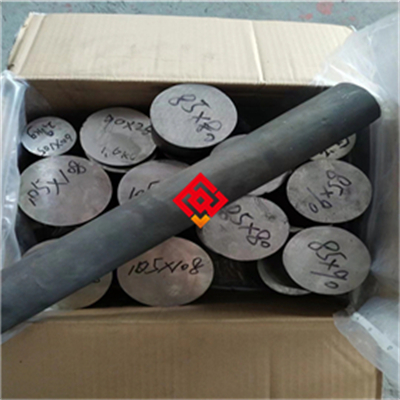

板材：厚度2.0 mm至80 mm，宽度≤1500 mm，长度≤4000 mm；棒材：直径10 mm至300 mm，长度≤6000 mm；管材：外径6 mm至219 mm，壁厚1.0 mm至15 mm；锻件：按图纸定制，单件重量≤500 kg；丝材：直径0.5 mm至8.0 mm，成盘供应。

### 交货状态

板材及棒材可提供固溶态、固溶+时效态或退火态。表面处理包括酸洗、磨光、车光或喷砂处理。管材可提供冷拉态或固溶态，表面酸洗或磨光。丝材可提供冷拉态或退火态。具体交货状态需在合同中明确。

### 批次溯源码解读

产品批次编码规则为：MJ-GH4105-年月-炉号-热处理批号-规格代码。例如：MJ-GH4105-202503-A1234-HT01-P10.0。其中“MJ”为上海墨钜缩写，“GH4105”为牌号，“202503”为生产年月，“A1234”为炉号，“HT01”为热处理批号，“P10.0”表示厚度10mm板材。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验等全部检测数据。

## 七、注意事项

第一，避免在650℃至750℃长期服役，该温度区间可能导致γ′相粗化速率加快，影响持久强度，需通过优化热处理或涂层保护来规避。

第二，严禁在含氯离子或含硫、钒等腐蚀介质的高温环境中长期使用，否则可能引发热腐蚀加速或应力腐蚀开裂，需选用合适的涂层或涂层系统。

第三，焊接后必须进行焊后热处理（PWHT），推荐在固溶温度附近进行消除应力处理，否则焊缝区域易产生热裂纹或应力腐蚀开裂。

第四，冷加工过程中存在明显的加工硬化倾向，当变形量超过15%时，需进行中间退火（1080℃/1小时，空冷）恢复塑性，禁止一次大变形量冷加工。

第五，表面划伤或磕碰可能导致应力集中，在高温服役条件下加速裂纹萌生，因此加工和搬运过程中应避免金属间接触，使用软质垫层保护。

第六，热处理时需严格控制加热速度（建议≤10℃/分钟）和冷却速度，厚截面产品应避免快速冷却导致组织不均匀或残余应力过大。

## 八、存储与运输指南

### 存储环境要求

产品应存储在室内干燥通风环境中，温度范围-10℃至40℃，相对湿度上限为60%。板材和棒材必须放置在木质或橡胶垫板上，离地高度不小于200毫米，严禁直接接触地面。禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存。

### 包装规范

产品出厂时采用三层防护包装：内层为防锈纸或气相防锈膜（VCI）；中层为塑料薄膜包裹并加入干燥剂（硅胶包）；外层为木箱或钢带加固编织袋。每件产品均贴有标签，标明牌号、规格、炉号、重量和批次编码。对于出口或海运产品，额外增加防水防潮层并加固木箱。

### 运输注意事项

运输过程中产品应固定牢固，防止滑动碰撞。车辆必须有防雨篷布，严禁暴晒或雨淋。吊装时使用吊带或专用吊具，禁止钢丝绳直接接触产品表面，以免造成划伤。多层堆码时，层间需加垫木条或橡胶垫。

### 明确禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷产品；禁止使用铁质工具直接敲击产品表面；禁止在无防护条件下使用钢丝绳吊装。

## 九、加工操作规范

### 切割

推荐采用激光切割或水刀切割。激光切割参数：功率3000 W至6000 W，切割速度1至3米/分钟，辅助气体为氮气（纯度≥99.995%），气压0.8至1.2 MPa。水刀切割：水压380至420 MPa，砂流量0.3至0.5 kg/min，采用石榴石砂。对于厚度超过20 mm的板材，可采用带锯切割，锯条齿距4至6 TPI，锯切速度15至25 m/min，冷却液为乳化液。切割后，切口边缘需打磨去除热影响区或毛刺，打磨方向沿板材长度方向，禁止使用普通碳化硅砂轮片，应采用氧化铝或金刚石砂轮片。注意事项：激光切割后需检查热影响区深度，超过0.5 mm时应进行局部退火处理。禁止使用等离子切割，因其热影响区过大且易产生微裂纹。

### 焊接

推荐采用钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。填充金属选用同材质焊丝GH4105，直径1.6 mm至3.2 mm。焊接参数：TIG焊接电流80至150 A，电弧电压12至16 V，焊接速度100至150 mm/min；MIG焊接电流150至250 A，电弧电压20至28 V，送丝速度4至8 m/min。保护气体为氩气（纯度≥99.999%），流量10至15 L/min，背面保护气体流量5至8 L/min。层间温度控制在100℃以下。焊后应立即进行消除应力处理：980℃至1020℃保温2小时，空冷。注意事项：焊接前需清理坡口及两侧20 mm范围内的油污、氧化皮，使用丙酮或不含氯的溶剂。禁止在无保护气体条件下施焊，禁止使用含硫或氯的清洗剂。详细焊接工艺参数包及操作示意图请向上海墨钜索取说明书。

### 热处理

固溶处理：1080℃至1100℃保温，保温时间按板材厚度计算，每毫米厚度保温3至5分钟，最少保温30分钟。冷却方式：厚度≤10 mm采用空冷；厚度>10 mm采用油冷或强制风冷。时效处理：第一级时效850℃保温4至6小时，空冷；第二级时效760℃保温8至12小时，空冷。注意事项：固溶加热时需控制升温速度≤10℃/分钟，防止热应力过大导致变形。禁止在炉内直接快速升温，应分段预热（600℃和900℃各保温30分钟）。冷却过程中禁止将热工件直接接触水或潮湿地面。

## 十、安装与维护建议

### 安装要点

连接件材质推荐选用同级别镍基合金（如GH4105或GH4169）或更高等级合金（如GH4742），避免异种金属接触引发电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，对焊接接头进行酸洗钝化处理，酸洗液配方为硝酸（HNO₃）10%至15%加氢氟酸（HF）1%至3%，温度50℃至60℃，浸泡时间15至30分钟，随后用去离子水彻底冲洗并干燥。

### 日常维护方法

清洁周期根据服役环境确定，一般每3至6个月进行一次。清洗剂选用中性或弱碱性（pH值7至9）不含氯的表面活性剂溶液，禁止使用盐酸、硫酸或含氯溶剂。清洁后用压缩空气吹干或软布擦干。对于长期停用的设备，表面应涂覆防锈油（不含氯、硫）或气相防锈膜保护。

### 常见故障及解决方法

故障现象一：表面点蚀。可能原因：服役环境中氯离子浓度超标或表面氧化膜受损。处理方法：清除腐蚀产物后重新酸洗钝化，并调整环境控制措施，必要时增加涂层保护。

故障现象二：焊缝开裂。可能原因：焊接参数不当、焊后未及时热处理或填充金属不匹配。处理方法：切除缺陷区域，重新焊接并严格执行焊后热处理，确保填充金属牌号正确。

故障现象三：部件变形。可能原因：热处理冷却速度不均匀或安装时预紧力过大。处理方法：对变形部件进行热矫形（在固溶温度附近加压矫形），或重新加工安装面，调整安装工艺。

## 十一、安全警示与应急处理

### 高温操作安全

进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥400℃）、防护面罩（遮光号≥10）和阻燃服。现场严禁触碰未冷却工件，工件温度降至200℃以下方可接触。灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水基灭火器扑救电气或金属火灾。

### 切割加工安全

激光切割或水刀切割时，操作人员必须佩戴相应防护面罩（激光切割遮光号≥5，水刀切割需防冲击面罩）。现场必须配备排烟系统，及时排出切割产生的烟尘和有害气体。火花隔离区应设置防火帘，周围不得堆放可燃物。

### 产品损坏或腐蚀后的应急处理

一旦发现产品因腐蚀或机械损伤导致泄漏（如用于承压部件时），应立即停机并隔离故障区域，切断介质源（如燃料、腐蚀性气体）。人员必须佩戴防腐蚀手套、护目镜和防护服，避免直接接触泄漏介质。对于泄漏的腐蚀性介质，使用中和剂（如碳酸氢钠溶液）中和后收集，并按危险废物（HW类）分类处置，委托有资质的处理单位回收。废弃的GH4105合金边角料可回收熔炼，禁止混入普通废钢中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选型、加工指导到现场故障排查的完整技术资料。

## 十三、购买建议

建议客户根据实际应用场景匹配度选择GH4105合金。关键性能参数包括：对于高温持久强度要求高的部件（如涡轮叶片），需重点核对800℃持久强度数据；对于耐腐蚀要求高的环境，需确认临界点蚀温度（CPT）和热腐蚀速率；对于涉及导电或导热的应用，需关注电阻率和热导率。认证要求方面，航空领域需提供AMS标准质保书，能源领域需满足NACE MR0175或船级社认证（如DNV、ABS）。建议客户在采购时核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，确保材料符合合同技术要求。

## 十四、价格标准

GH4105镍基高温合金板料参考价格区间为每公斤280元至450元（人民币），具体价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。批量折扣政策：单批次采购量≥5吨，可享5%至12%折扣；≥10吨，折扣幅度可达15%。小批量试样（单批次≤100公斤）需加价15%至20%，以覆盖工艺切换和检测成本。对于要求双认证（如AMS+船级社）、第三方检测（SGS/BV）或定制热处理的订单，价格另议。具体报价请联系曾先生获取精确订单报价，我们将根据您的实际需求提供含税到岸价。

## 十五、服务与保障

### 质保期

自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、热处理不当等）导致失效的，上海墨钜承诺免费更换或全额退款。质保期内因使用不当造成的失效不在质保范围。

### 技术资料

随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。所有资料均加盖上海墨钜公章，可通过批次溯源码在线查询。

### 技术支持

提供24小时内远程技术指导服务（电话、视频或邮件）。如需现场服务，承诺48小时内派遣工程师抵达客户现场，协助解决加工、安装或使用中的技术问题。

### 检测服务

可安排SGS、BV等权威第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度、超声波探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用按实际发生收取。

### 备品保障

产品停产后五年内，仍可提供同材质替代产品或定制加工服务，确保客户设备维护和备件更换需求。备品备件订单优先排产，交货周期缩短30%。

### 售后响应

质量问题投诉2小时内由技术支持人员回复确认，48小时内出具初步解决方案。如需退换货，在确认责任归属后7个工作日内完成处理流程。
