# GH4738镍基高温合金定制规格：GH4738高温高强抗热腐蚀抗疲劳

## 一、产品概述与适用范围

GH4738（对应UNS N07041、Waspaloy）属于镍基沉淀硬化型高温合金，是上海墨钜特殊钢有限公司重点供应的航空级高温材料。该合金在650℃至980℃宽温域内兼具高强度、抗热腐蚀与抗疲劳性能，尤其适用于长期承受交变热应力与燃气侵蚀的严苛工况。GH4738通过γ‘相（Ni3(Al,Ti)型金属间化合物）沉淀强化，在760℃下仍能保持较高的屈服强度，同时具有良好的组织稳定性和抗蠕变能力。

核心优势：

- 优异的高温强度：在760℃时抗拉强度可达1000MPa以上，持久寿命长；

- 抗热腐蚀性能突出：在含硫燃气及盐雾环境中耐蚀性优于Inconel 718；

- 抗疲劳性能优良：低循环疲劳与热机械疲劳寿命高，适合涡轮盘及叶片类部件；

- 热加工塑性良好：可锻性及热成型性能稳定，适合复杂锻件定制；

- 组织均匀性可控：通过精细热处理可实现晶粒度5-8级均匀分布，消除有害相。

适用温度范围：长期使用温度650℃～980℃，短时最高使用温度可达1000℃。主要适用于航空发动机涡轮盘、压气机叶片、燃气轮机燃烧室部件、石油化工高温反应器内件等。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行ASTM B637、AMS 5544及GB/T 14992等标准。全流程工艺可追溯，每批次产品均附有原厂质保书及完整的冶炼、热加工、热处理及检验记录。上海墨钜长期为航空、能源、石化及海洋工程领域提供定制化高温合金材料，具备小批量试样及大批量订单的快速交付能力。

## 三、核心功能

1. **高温强度保持能力**：GH4738在650℃至980℃范围内，通过γ’相沉淀强化，室温抗拉强度可达1200MPa以上，760℃时强度仍保持在1000MPa级别，远优于普通奥氏体不锈钢及铁基高温合金。

2. **抗热腐蚀与抗氧化能力**：合金中铬含量约19%，铝钛总含量约3.5%，在含硫燃气、盐雾及氧化性气氛中形成致密Cr2O3及Al2O3保护膜，抗氧化增重率在900℃下小于0.1mg/cm²·h（典型值，以实际产品质保书为准），抗热腐蚀评级优于多数镍基合金。

3. **抗疲劳性能**：在高温低循环疲劳（LCF）及热机械疲劳（TMF）工况下，GH4738因细晶组织及均匀析出相分布，疲劳寿命较Inconel 718提升约30%（典型值，以实际产品质保书为准），适合涡轮盘、叶片等交变应力部件。

4. **良好的冷热加工性**：该合金在固溶态下具有良好的塑性，适合锻造、轧制及精密成型；冷加工时加工硬化速率中等，可通过中间退火恢复塑性，便于复杂形状的定制加工。

5. **组织稳定性**：经标准热处理后，晶粒度控制在5-8级，无连续网状碳化物及有害σ相（一种脆性金属间相）析出，长期服役后组织退化缓慢，确保部件寿命。

## 四、技术特点

### 合金设计思路

GH4738的核心强化机制是γ‘相（Ni3(Al,Ti)）沉淀强化，其中铝和钛的总含量约2.5-3.5%，保证γ’相体积分数约20-25%。钴的加入（约13%）可提高基体固溶强度并降低层错能，改善抗蠕变及抗疲劳性能。铬（约19%）提供抗腐蚀与抗氧化能力，钼（约4.2%）增强固溶强化及抗热腐蚀性。硼和锆的微量添加（约0.005-0.02%）改善晶界强度，提高持久寿命。碳含量控制在0.02-0.06%，形成少量MC型碳化物（如TiC、NbC）以钉扎晶界。

### 冶炼工艺

采用“真空感应熔炼（VIM）+ 真空自耗重熔（VAR）”双联工艺，或“VIM+电渣重熔（ESR）”路线，确保超低气体含量（氧、氮、氢）及高纯净度。VAR工艺可消除宏观偏析，减少非金属夹杂物，满足航空级探伤要求（AMS 2154标准）。对于特殊要求批次，可增加ESR以进一步降低硫含量。

### 热处理制度

GH4738的标准热处理分为两步：

- **固溶处理**：1025℃±10℃，保温1-2小时，油淬或快速空冷，以充分溶解γ‘相并控制晶粒度。

- **时效处理**：845℃±5℃，保温4小时，空冷；随后760℃±5℃，保温16小时，空冷。该双时效工艺可获得均匀细小的γ’相分布，优化强度与韧性匹配。

- **稳定化处理（可选）**：对于要求组织长期稳定性的部件，可在固溶后增加900℃稳定化处理2小时。

### 显微组织控制

通过控制固溶温度及冷却速率，晶粒度可调节至5-8级（ASTM标准）。γ‘相尺寸约20-50nm，均匀分布在晶内及晶界。禁止出现连续网状碳化物及针状σ相，否则将显著降低韧性及抗疲劳性能。每批次均进行金相检验，确保无有害相析出。

### 无损检测及质量保证

每批次产品均执行以下检测：

- **超声波探伤（UT）**：按ASTM E2375标准，灵敏度达φ0.8mm平底孔当量；

- **涡流探伤（ET）**：用于管材及棒材表面缺陷检测；

- **液体渗透检测（PT）**：按ASTM E1417标准，检测表面开口缺陷；

- **光谱分析**：直读光谱仪确认化学成分；

- **力学性能检测**：室温及高温拉伸、冲击、硬度、持久强度试验。

## 五、应用领域

- **航空发动机**：涡轮盘、压气机叶片、燃烧室衬套、密封环，利用其高温强度及抗疲劳特性。

- **燃气轮机**：动力涡轮叶片、导向叶片、过渡段，应对高温燃气腐蚀及热循环应力。

- **石油化工**：高温反应器内件、加热炉管、转化炉管，用于含硫及含氯介质环境。

- **核工业**：反应堆结构件、控制棒驱动机构部件，要求抗辐射及高温稳定性。

- **海洋工程**：深海采油设备、热交换器，抵抗海水及高温高压腐蚀环境。

- **汽车工业**：涡轮增压器叶轮、排气歧管，用于高温废气环境。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际产品质保书为准）

镍（Ni）：余量；铬（Cr）：18.0-21.0；钴（Co）：12.0-15.0；钼（Mo）：3.5-5.0；钛（Ti）：2.5-3.5；铝（Al）：1.2-1.8；碳（C）：0.02-0.06；硼（B）：0.003-0.01；锆（Zr）：0.02-0.08；铁（Fe）：≤2.0；锰（Mn）：≤0.50；硅（Si）：≤0.50；磷（P）：≤0.015；硫（S）：≤0.010；铜（Cu）：≤0.20。

### 力学性能（典型值，以实际产品质保书为准）

**室温性能**：

- 抗拉强度：≥1200 MPa

- 屈服强度（0.2%）：≥950 MPa

- 延伸率：≥15%

- 断面收缩率：≥18%

- 硬度：HRC 35-42

**高温性能（760℃）**：

- 抗拉强度：≥1000 MPa

- 屈服强度：≥800 MPa

- 延伸率：≥12%

- 持久强度（760℃/100h）：≥550 MPa

### 物理性能（典型值，以实际产品质保书为准）

- 密度：8.22 g/cm³

- 熔点：1330-1380℃

- 热导率（25℃）：11.2 W/m·K；（500℃）：18.5 W/m·K；（800℃）：24.0 W/m·K

- 电阻率（25℃）：1.25 μΩ·m

- 线膨胀系数（25-100℃）：12.8×10⁻⁶/K；（25-800℃）：16.2×10⁻⁶/K

- 弹性模量（25℃）：210 GPa；（760℃）：160 GPa

### 耐腐蚀/高温性能

- 抗氧化增重率（900℃/100h）：≤0.1 mg/cm²·h（典型值）

- 临界点蚀温度（CPT）：在3.5%NaCl溶液中≥70℃（典型值，以实际产品质保书为准）

- 高温持久强度（760℃/100h）：≥550 MPa

- 抗热腐蚀评级：优良，适用于含硫燃气环境

### 产品规格范围

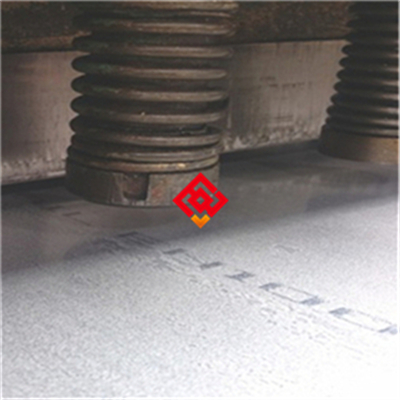

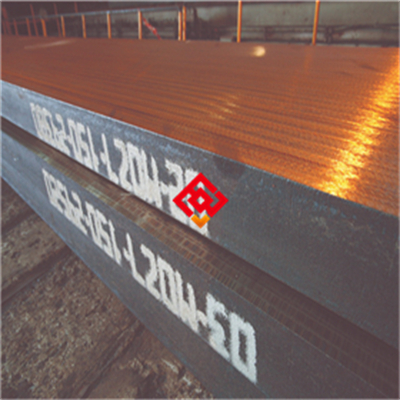

- **板材**：厚度1.0-50mm，宽度≤2000mm，长度≤6000mm

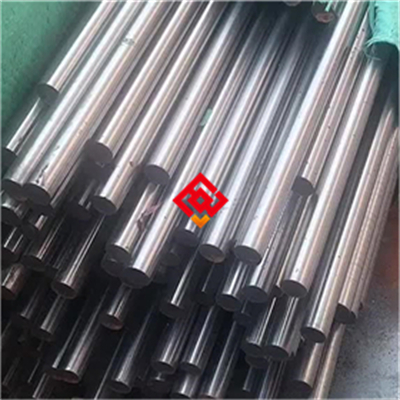

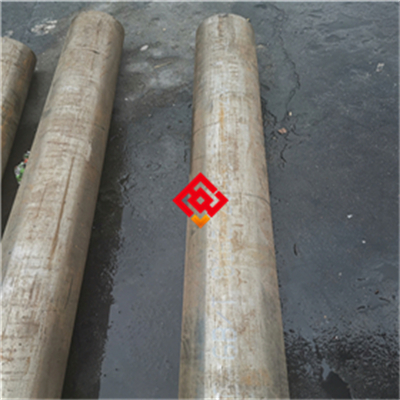

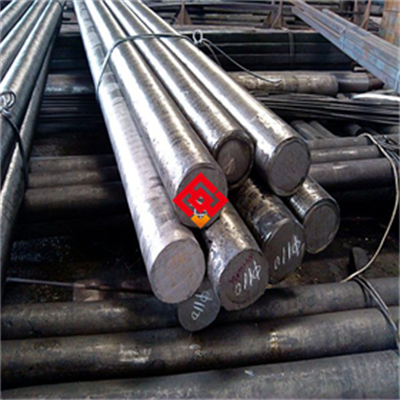

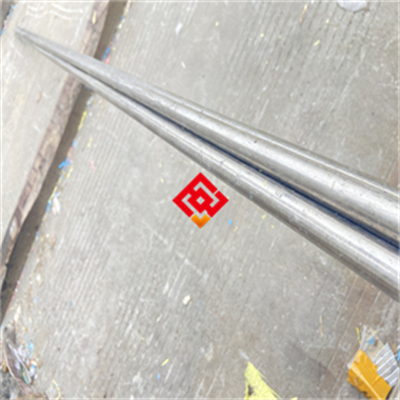

- **棒材**：直径5-300mm，长度≤6000mm

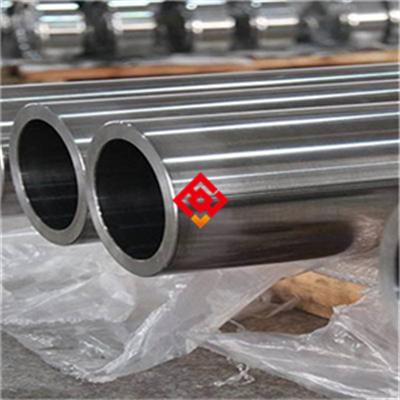

- **管材**：外径6-219mm，壁厚0.5-20mm，长度≤12000mm

- **锻件**：圆盘、环件、异形锻件，最大重量≤500kg

- **丝材**：直径0.5-8.0mm，盘卷或直条

### 交货状态

- 板材：固溶+酸洗或磨光

- 棒材：固溶+车光或磨光

- 管材：固溶+酸洗或光亮退火

- 锻件：固溶+时效或根据用户要求定制

- 丝材：冷拉或退火

### 批次溯源码解读

编码规则示例：MJ-GH4738-202503-1234-HT01-50RD

- MJ：上海墨钜特殊钢有限公司代码

- GH4738：材料牌号

- 202503：生产年月（2025年3月）

- 1234：冶炼炉号

- HT01：热处理批次号

- 50RD：规格代码（直径50mm棒材）

客户可通过原厂质保书或联系上海墨钜查询完整批次信息，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. **热处理敏感性**：GH4738对固溶温度及冷却速率敏感，油淬或快速空冷是保证γ‘相充分溶解的关键，禁止缓慢冷却（如炉冷）以免产生粗大碳化物及有害相。

2. **焊接裂纹风险**：该合金焊接时热裂纹敏感性较高，必须采用低热输入焊接工艺，焊前预热至150-200℃，焊后立即进行稳定化处理或时效处理，禁止在未热处理状态下承受应力。

3. **加工硬化倾向**：冷加工时硬化速率中等，当变形量超过15%时需进行中间退火（1025℃/1h/空冷），禁止在硬化状态下继续冷加工以免开裂。

4. **应力腐蚀倾向**：在含氯化物及硫化氢环境中，应避免残余拉应力，焊后或冷加工后建议进行去应力退火（845℃/2h/空冷）。

5. **表面划伤风险**：合金表面划伤会降低抗疲劳性能，搬运及加工时应使用软质夹具及保护垫层，禁止与碳钢工具直接接触。

6. **长期服役温度限制**：在850℃以上长期服役时，γ‘相可能粗化导致强度下降，建议在980℃以下使用，超过此温度需重新评估设计寿命。

7. **禁止接触介质**：避免与液态金属（如锌、铅、锡）及含汞介质接触，以防液态金属脆化。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：5℃～35℃

- 相对湿度：≤60%

- 地面垫材：木质或橡胶垫板，高度≥100mm，禁止直接放置于水泥地面

- 禁止混存的物质：酸、碱、重金属粉末、氯化物、硫化物、碳钢粉末

### 包装规范

- 防潮防锈方式：产品表面涂覆防锈油，包裹中性防锈纸，外层用塑料薄膜密封，内置干燥剂（硅胶包），外用木箱或编织袋加固

- 标识：外包装标注牌号、规格、批次号、净重、生产日期及“防潮”“防撞”标志

### 运输注意事项

- 固定方式：木箱内用泡沫或木条固定，防止晃动；散装件用尼龙带捆扎

- 防雨防暴晒：运输车辆必须覆盖防水篷布，禁止露天暴晒

- 吊装要求：使用尼龙吊带或软质吊绳，禁止钢丝绳直接接触产品表面

- 明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止在包装箱上堆放重物

## 九、加工操作规范

### 切割

- **推荐方法**：带锯（锯条齿距4-6TPI，线速度15-25m/min）、激光切割（功率≥3kW，氮气辅助）、水刀切割（压力≥380MPa，石榴石砂）

- **工艺参数**：激光切割时，切割速度根据板厚调整（每1mm厚度约0.5-1.0m/min），焦点位置为板厚1/3处；水刀切割时，砂流量约0.3-0.5kg/min

- **切割后打磨要求**：切割边缘需用氧化铝砂轮片或锉刀去除毛刺及热影响区，打磨深度≥0.2mm

- **禁止**：禁止使用普通碳化硅砂轮片（避免硅污染），禁止使用氧乙炔火焰切割（引起过热及组织恶化）

### 焊接（如适用）

- **推荐焊接方法**：TIG焊（钨极氩弧焊）、MIG焊（熔化极惰性气体保护焊）、手工电弧焊（低氢型焊条）

- **填充金属牌号**：推荐使用ERNiCrCoMo-1（AWS A5.14）或同材质焊丝GH4738专用焊丝

- **焊接参数**：TIG焊时，电流80-150A，电压10-14V，焊接速度80-120mm/min；保护气体为99.99%氩气，流量10-15L/min

- **层间温度**：≤150℃，焊后立即进行稳定化处理（845℃/2h/空冷）

- **焊后热处理**：必须进行去应力退火或时效处理，禁止焊后直接使用

- **注意事项**：焊前清理坡口及周围20mm区域，去除油污、锈迹及氧化皮；焊后24小时内完成热处理

- **禁止**：禁止使用含硫或含氯的焊剂，禁止在风力大于2m/s的环境下焊接，禁止焊接后未热处理即加载应力

### 热处理

- **固溶温度**：1025℃±10℃，保温时间按有效厚度每25mm保温1小时计算，最低不少于1小时

- **时效温度**：一级时效845℃±5℃/4h/空冷；二级时效760℃±5℃/16h/空冷

- **冷却方式**：固溶后油淬或快速空冷（冷却速率≥50℃/min）；时效后空冷

- **注意事项**：固溶加热时需在900℃以下预热30分钟，再升温至固溶温度，防止热应力开裂

- **禁止**：禁止炉冷或缓慢冷却，禁止在固溶态下长期存放（超过48小时需重新固溶），禁止使用含硫气氛的加热炉

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

### 安装要点

- **推荐连接件材质**：使用同材质GH4738螺栓及螺母，或更高级别的镍基合金（如Inconel 718、Waspaloy），避免异种金属接触引起的电偶腐蚀

- **密封垫片选型**：选用无卤素、无硫的膨胀石墨垫片或纯镍垫片，禁止使用含氯橡胶垫片

- **安装后处理**：安装完成后，对焊缝及热影响区进行酸洗钝化（硝酸+氢氟酸混合液），再用去离子水冲洗并干燥，形成致密氧化膜

- **扭矩要求**：螺栓紧固按设计扭矩值分2-3次加载，避免单次过载导致螺纹损伤

### 日常维护方法

- **清洁周期**：每3个月或根据环境腐蚀程度调整，高温环境建议每月检查一次

- **清洗剂类型**：使用中性清洗剂（pH6-8）或不含氯的碱性清洗剂，禁止使用盐酸、硫酸及含氯溶剂

- **防锈/防氧化处理**：长期停用或存放时，表面涂覆防锈油（如WD-40或专用高温防锈油），再用塑料薄膜包裹

### 常见故障及解决方法

1. **表面点蚀**：若发现点蚀坑，立即停机，用氧化铝砂纸打磨至光亮，再用硝酸钝化液处理；检查环境介质是否含氯或硫，必要时更换垫片或调整工艺。

2. **焊缝开裂**：若焊缝出现微裂纹，先进行渗透检测确认裂纹范围，用磨光机去除裂纹至母材，重新补焊并按焊后热处理要求处理；禁止在未热处理状态下直接补焊。

3. **变形或翘曲**：若部件在使用中出现变形，先检查是否超温（超过980℃），若是则需更换部件；若因安装应力导致，可进行去应力退火（845℃/2h/空冷），再重新安装。

4. **氧化剥落**：若表面氧化皮脱落，用不锈钢刷清理，重新进行酸洗钝化；检查服役温度是否超出设计范围，必要时增加抗氧化涂层。

## 十一、安全警示与应急处理

### 高温操作安全

- **必须佩戴的防护装备**：耐高温手套（耐温≥200℃）、面罩（防热辐射及飞溅）、阻燃服（如Nomex材质）、安全鞋

- **禁止**：禁止触碰未冷却工件（表面温度可达300℃以上），禁止在高温区存放易燃物

- **现场灭火器类型**：干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温金属可能引起爆炸）

### 切割加工安全

- **防护面罩**：激光切割时使用遮光号≥5的防护面罩；等离子切割时使用遮光号≥8的面罩

- **排烟系统**：必须配备局部排烟装置，抽风量≥3000m³/h，防止金属烟尘及臭氧积聚

- **火花隔离**：切割区域周围1.5米内禁止存放可燃物，地面铺设防火毯

### 产品损坏或腐蚀后的应急处理

- **停机隔离**：立即关闭设备，切断介质源（如燃气、蒸汽、腐蚀性液体），隔离故障区域

- **人员防护**：处理人员佩戴防酸手套、护目镜及防护服，避免接触腐蚀性介质

- **泄漏介质中和收集**：若为酸性介质，用碳酸氢钠粉末中和；若为碱性介质，用稀醋酸中和；收集后的废弃物按危险废物分类

- **废弃物处置**：含镍、铬、钴的废屑及废液属于HW类危险废物（代码HW17或HW49），必须交由有资质的处理单位处置，禁止随意倾倒

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于产品数据表、加工工艺卡、安全数据表（MSDS）及推荐供应商清单。无论您是首次试用还是批量采购，我们都将提供一对一的专业技术支持。

## 十三、购买建议

1. **应用场景匹配度**：根据实际工况温度、介质腐蚀性及载荷类型选择牌号。GH4738适用于650-980℃高温、含硫燃气及交变应力环境；若服役温度低于600℃，可考虑Inconel 718或17-4PH等成本较低的材料；若超过980℃，建议选用单晶高温合金或钴基合金。

2. **关键性能参数**：关注PREN值（耐点蚀当量，GH4738的PREN约28-32，典型值）、高温持久强度（760℃/100h≥550MPa）、导电率及硬度等指标，确保满足设计规范。

3. **认证要求**：航空领域需提供AMS 5544或AMS 5708认证；海洋工程需NACE MR0175或船级社认证（如DNV、ABS）；通用工业需ISO 9001及材料批次可追溯性。上海墨钜可提供全套认证文件。

4. **备品备件比例**：建议首次采购时按主要部件数量的10-15%储备备件，尤其是复杂锻件及异形件，因定制周期通常为4-8周。批量采购时，建议与上海墨钜签订年度框架协议，确保稳定供应。

5. **检测验证**：建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果，确保材料符合ASTM B637或GB/T 14992标准。

## 十四、价格标准

GH4738镍基高温合金的价格受牌号、规格尺寸、采购数量及附加技术要求影响，以下为参考区间（以实际询价为准）：

- **板材**：厚度1.0-10mm，价格约350-550元/公斤；厚度10-50mm，价格约300-450元/公斤

- **棒材**：直径5-50mm，价格约320-480元/公斤；直径50-300mm，价格约280-420元/公斤

- **管材**：薄壁管（壁厚≤3mm），价格约450-650元/公斤；厚壁管，价格约380-550元/公斤

- **锻件**：简单形状（圆盘、环件），价格约400-600元/公斤；复杂异形锻件，价格约500-800元/公斤

- **丝材**：直径0.5-3.0mm，价格约500-750元/公斤

**批量折扣政策**：采购量≥5吨，可享5-12%折扣；≥10吨，折扣可达15%；长期合作客户可另行协商。

**小批量试样加价规则**：单批次采购量＜50公斤，价格上浮15-20%；＜10公斤，上浮25-30%。

**附加费用**：如需双认证（如AMS+船级社）、第三方检测（SGS/BV）或定制热处理，费用另计，通常增加5-15%。

**提示**：具体报价请联系曾先生（电话021-67898711或13472787990）获取精确订单报价，并提供图纸或规格书以便精准核算。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、夹杂物超标、组织异常）导致失效的，上海墨钜免费更换或全额退款，不包含因使用不当造成的损坏。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均支持电子版及纸质版。

- **技术支持**：24小时内远程指导（电话、视频或邮件）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工、焊接或使用中的技术问题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担；非常规项目（如高温持久、蠕变、腐蚀试验）按实际成本收取。

- **备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护及备件更换需求。

- **售后响应**：质量问题2小时内回复，48小时内出初步方案；紧急问题可启动绿色通道，24小时内提供应急解决方案。
