# GH4099镍基高温合金黑皮棒：耐950℃热强性优抗氧化

## 一、产品概述与适用范围

GH4099属于镍基高温合金大类，典型牌号为GH4099（对应中国标准GB/T 14992）。该合金以镍为基体，通过添加钨、钼、铝、钛等强化元素，在950℃以下具有优异的热强性和抗氧化性能。GH4099主要用于制造航空发动机燃烧室、加力燃烧室、涡轮导向叶片等高温承力部件，适用于长期服役温度在900℃至950℃之间的高温氧化环境。核心优势包括：950℃高温持久强度高，抗氧化性能优异（氧化增重率低），组织稳定性好（长期时效后无有害相析出），冷热加工性能良好，以及可焊性较好（适合氩弧焊和电子束焊）。该合金特别适合对高温强度和抗氧化性有双重苛刻要求的工况，如燃气轮机热端部件和工业炉窑高温构件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及真空自耗重熔炉（VAR）等核心设备，严格执行ASTM B637、GB/T 14992及AMS 5662等国内外标准。全流程工艺可追溯，每批次产品均附有原厂质保书，确保从熔炼、锻造、热处理到成品检验的每一环节符合技术规范。

## 三、核心功能

1. **耐高温氧化能力**：在950℃空气介质中，经100小时连续氧化后，氧化增重率小于0.05 g/m²·h，表面形成致密的Cr₂O₃和Al₂O₃保护膜，有效阻止进一步氧化。

2. **高温持久强度**：在950℃、70 MPa应力条件下，持久寿命不低于100小时（典型值，以实际质保书为准），适用于承受高温静载的关键部件。

3. **抗热疲劳性能**：经900℃至室温循环热震试验（1000次循环）后，表面无裂纹产生，适合温度剧烈波动的燃烧室和加力燃烧室环境。

4. **组织稳定性**：在900℃长期时效500小时后，γ′强化相（Ni₃(Al,Ti)）尺寸控制在0.2-0.5微米，无σ相或Laves相等有害相析出，保证长期服役性能稳定。

5. **良好冷热加工性**：热加工温度范围宽（1050℃-1180℃），可进行锻造、轧制和挤压；冷加工退火态下塑性良好，适合冷拉和冷轧成形。

## 四、技术特点

**合金设计思路**：GH4099以镍为基体，通过添加约15%的铬（Cr）提高抗氧化和耐腐蚀性能；加入钨（W，约5.5%）和钼（Mo，约4.0%）进行固溶强化，提高高温强度；添加铝（Al，约2.0%）和钛（Ti，约1.2%）形成γ′强化相（Ni₃(Al,Ti)），沉淀析出强化；加入微量硼（B，≤0.005%）和铈（Ce，≤0.02%）净化晶界，提高持久塑性和抗氧化性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，或VIM+真空自耗重熔（VAR）三联工艺，有效去除气体杂质（氧、氮、氢）和非金属夹杂物，确保合金纯净度，避免铸造缺陷。

**热处理制度**：标准热处理为固溶处理（1120℃±10℃，保温2小时，空冷）+时效处理（800℃±10℃，保温16小时，空冷）。固溶使强化相充分溶解，时效使γ′相均匀弥散析出，获得最佳强韧性匹配。

**显微组织控制**：固溶处理后晶粒度控制在4-6级（ASTM标准），γ′相体积分数约25%-30%，呈球形或立方形均匀分布在基体中。通过控制时效温度和保温时间，避免δ相（Ni₃Nb）或σ相沿晶界析出，保证高温性能。

**无损检测及质量保证**：每根棒材均进行超声波探伤（UT，按GB/T 4162或ASTM E2375标准，灵敏度Φ1.2mm平底孔当量），表面缺陷采用液体渗透检测（PT，按ASTM E1417标准）。化学成分采用光谱分析（OES）和碳硫分析仪验证，力学性能按GB/T 228.1标准检测。

## 五、应用领域

- **航空航天**：航空发动机燃烧室机匣、加力燃烧室壳体、涡轮导向叶片、火焰筒，长期在900℃-950℃高温燃气环境中工作。

- **燃气轮机**：工业燃气轮机热端部件，如过渡段、燃烧室衬套、喷嘴挡板，要求耐高温氧化和热疲劳。

- **石油化工**：乙烯裂解炉管、转化炉管支撑件，在高温含硫或含碳气氛中服役。

- **核能工业**：高温气冷堆（HTGR）中的热交换器部件和支撑结构，要求耐高温和耐辐照。

- **工业炉窑**：热处理炉的炉辊、辐射管、热电偶保护管，用于连续高温作业环境。

- **汽车工业**：高性能涡轮增压器涡轮壳和排气歧管，需承受排气高温和振动载荷。

## 六、产品详细参数

**化学成分（重量百分比，wt%）**：

碳（C）≤0.08；铬（Cr）14.0-16.0；镍（Ni）余量；钨（W）5.0-6.0；钼（Mo）3.5-4.5；铝（Al）1.7-2.2；钛（Ti）1.0-1.5；铁（Fe）≤2.0；锰（Mn）≤0.5；硅（Si）≤0.5；磷（P）≤0.015；硫（S）≤0.010；硼（B）≤0.005；铈（Ce）≤0.02。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）≥930 MPa；屈服强度（Rp0.2）≥680 MPa；延伸率（A）≥15%；断面收缩率（Z）≥18%；布氏硬度（HB）≤350。

**高温力学性能（950℃典型值）**：抗拉强度≥350 MPa；屈服强度≥250 MPa；持久强度（950℃/70MPa）≥100小时。

**物理性能**：

密度：8.32 g/cm³（20℃）；熔点：1320-1380℃；热导率：11.5 W/(m·K)（20℃），18.2 W/(m·K)（900℃）；电阻率：1.28 μΩ·m（20℃）；线膨胀系数：14.2×10⁻⁶ /℃（20-900℃）；弹性模量：206 GPa（20℃）。

**耐腐蚀/高温性能**：

抗氧化性：950℃/100h氧化增重率≤0.05 g/m²·h；高温持久强度：950℃/70MPa下持久寿命≥100小时；抗热震性：900℃至室温循环1000次无裂纹。

**产品规格范围**：

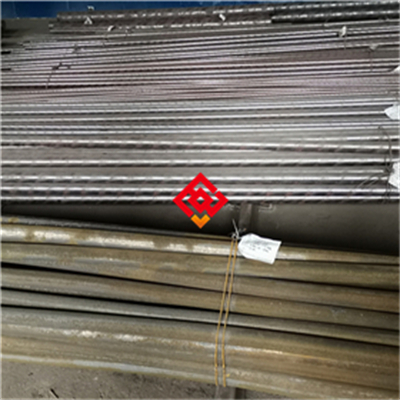

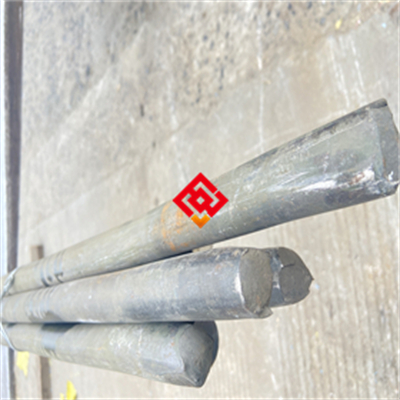

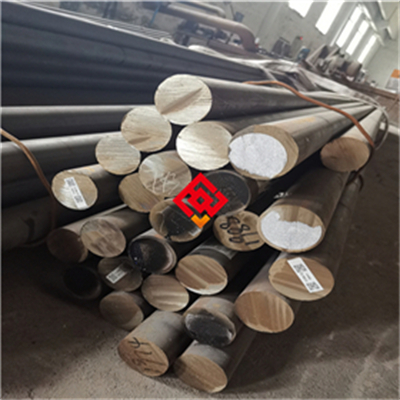

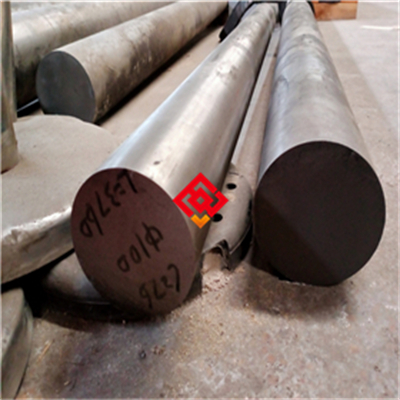

黑皮棒：直径10mm-300mm，长度2000mm-6000mm（可定制非标长度）；锻件：按图纸定制，单件重量≤500kg；也可提供热轧棒、锻制棒及磨光棒。

**交货状态**：

热轧或锻制黑皮状态（表面为黑色氧化皮），未经车削或磨光。也可根据要求提供固溶+时效处理状态，或退火状态。

**批次溯源码解读**：

编码规则示例：MJ-GH4099-202505-218-01-100。其中“MJ”为上海墨钜缩写，“GH4099”为牌号，“202505”为生产年月（2025年5月），“218”为炉号（对应VIM+ESR熔炼批号），“01”为热处理批号，“100”为直径规格（mm）。客户可凭批次号向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4099在700℃-800℃长期服役时可能析出少量σ相（FeCr型金属间化合物），导致韧性下降，建议避免在此温度区间长期使用。若必须使用，应缩短检修周期或进行中间热处理恢复性能。

2. **禁止接触的腐蚀介质**：该合金在高温下应避免接触含硫（S）或含卤素（Cl、F）的腐蚀性气氛，否则会加速氧化或引起晶间腐蚀。在还原性含硫气氛中，建议控制硫含量低于100 ppm。

3. **焊接后必须进行热处理**：焊接后（如氩弧焊、电子束焊）必须进行焊后热处理（固溶+时效），以消除焊接应力、恢复γ′相强化效果。禁止焊后直接使用，否则焊接热影响区可能产生微裂纹或强度下降。

4. **加工硬化后的中间退火要求**：冷加工（如冷拉、冷轧）过程中，当变形量超过30%时，必须进行中间退火（1120℃/1h/空冷），否则材料因加工硬化而脆化，继续加工易产生开裂。

5. **表面划伤的风险**：黑皮棒表面氧化皮较硬，搬运和加工过程中应避免尖锐工具划伤基体金属。表面划伤可能成为应力集中源，在高温服役时诱发疲劳裂纹。划伤深度超过0.1mm的，应打磨去除并重新进行表面检查。

6. **热处理敏感性问题**：固溶处理温度超出推荐范围（1120℃±10℃）时，温度过高会导致晶粒粗化（粗于3级），降低持久强度；温度过低则γ′相溶解不充分，时效后强化效果不足。必须严格控制炉温均匀性（±5℃）。

## 八、存储与运输指南

**存储环境要求**：存放温度应保持在-20℃至50℃之间，相对湿度上限为60%。棒材应放置在木质或橡胶垫材上，离地至少20cm，避免地面潮气侵蚀。禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀。

**包装规范**：黑皮棒表面涂覆防锈油（薄层），外包防潮塑料薄膜，内置干燥剂（硅胶包，每立方米空间不少于500g），外层使用木质框架或编织袋加固。大规格棒材（直径≥100mm）采用钢带捆扎，每道捆扎间距不超过1米。包装外标签注明牌号、规格、炉号、净重及生产日期。

**运输注意事项**：运输过程中棒材应平放固定，使用木楔或橡胶垫防止滚动碰撞。车厢必须密封防雨，禁止露天运输。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触棒材表面（防止压痕和划伤）。严禁踩踏、抛掷或与其他金属材料混装。

**禁止行为**：禁止与腐蚀性物质（如盐酸、硫酸、氯气）混放；禁止露天存放（即使有遮盖）；禁止在存储区进行切割、焊接或打磨作业；禁止使用铁锤直接敲击棒材表面。

## 九、加工操作规范

**切割**：

推荐方法：小直径（≤50mm）采用带锯切割，锯条齿距4-6 TPI（每英寸齿数），切割速度15-25 m/min；大直径（>50mm）采用等离子切割或水刀切割，等离子切割电流150-300A，速度200-500 mm/min。切割后切割面必须用砂轮打磨去除热影响区（深度≥1mm），打磨后表面粗糙度Ra≤6.3μm。禁止使用普通碳钢砂轮片（因铁粉污染可能引起应力腐蚀），应使用专用不锈钢或镍基合金砂轮片（氧化铝或碳化硅材质）。

**焊接（适用时）**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属推荐选用同材质焊丝（如GH4099焊丝，直径1.6-2.4mm）或Inconel 625焊丝（用于异种金属焊接）。焊接电流：TIG时80-150A（直流正接），MIG时150-250A。焊接速度：100-200 mm/min。层间温度控制在150℃以下（用红外测温仪监控）。保护气体：99.99%纯氩气，流量10-15 L/min（TIG），18-25 L/min（MIG）。焊后必须进行热处理：固溶1120℃/2h/空冷+时效800℃/16h/空冷。注意事项：焊接前必须清除焊接区表面氧化皮和油污（用丙酮清洗），禁止在潮湿环境或风速>5m/s的户外施焊。禁止使用含卤素（Cl、F）的清洗剂。

**热处理**：

固溶处理：温度1120℃±10℃，保温时间按截面厚度计算（每25mm厚度保温1小时，最少不低于2小时），冷却方式为空冷（大截面可强制风冷）。时效处理：温度800℃±10℃，保温16小时，空冷。注意事项：热处理炉必须为电炉或燃气炉，炉内气氛应保持微氧化性（避免还原气氛导致表面渗碳）。禁止使用盐浴炉（因盐浴可能腐蚀合金）。冷却过程中禁止接触水、油等淬火介质（空冷即可）。

**详细操作示意图及参数表请向上海墨钜索取说明书**。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、法兰）推荐使用同材质（GH4099）或更高级别镍基合金（如GH4169、Inconel 718），避免异种金属接触引起的电化学腐蚀。密封垫片应选用无石棉、无卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯（Cl）或氟（F）的聚四氟乙烯（PTFE）垫片（高温下释放卤素气体侵蚀基体）。安装后建议进行酸洗钝化处理（20%硝酸+3%氢氟酸，50℃，30分钟），去除表面氧化皮并形成钝化膜。若无法酸洗，可用不锈钢刷（非碳钢刷）清除表面污物后用去离子水冲洗。

**日常维护方法**：清洁周期根据服役环境确定，高温氧化环境建议每3个月清洁一次，使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯清洁剂（如漂白水、盐酸）。清洁后用压缩空气吹干。防锈/防氧化处理：长期停用（超过1个月）时，表面涂覆高温防锈油（如WD-40或专用镍基合金防锈剂），并用防潮布覆盖。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部出现小凹坑（直径0.1-1mm），通常由表面附着含氯污染物（如汗水、海水）引起。处理方法：用不锈钢刷或细砂纸（400目）打磨去除点蚀区域，深度至少0.2mm，然后用10%柠檬酸溶液清洗并干燥。预防措施：安装和操作时戴清洁手套，避免手汗接触。

2. **焊缝开裂**：焊接后或服役中出现焊缝或热影响区裂纹，多因焊接工艺不当（层间温度过高、保护气体流量不足）或焊后未热处理。处理方法：打磨清除裂纹（两端延伸至少10mm），重新焊接并按规范进行焊后热处理。预防措施：严格控制层间温度≤150℃，使用99.99%纯氩气，焊接后立即进行热处理。

3. **变形**：高温服役后部件出现翘曲或尺寸变化，多因热应力或蠕变引起。处理方法：在允许范围内进行热校形（加热至1100℃，保压校形后空冷），或直接更换新件。预防措施：设计时预留热膨胀间隙，避免刚性约束。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服（如Nomex材质）。禁止在工件未冷却至室温（≤50℃）前直接触碰。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能发生蒸汽爆炸）。热处理炉周围设置警示围栏，禁止非操作人员靠近。

**切割加工安全**：操作人员须佩戴防护面罩（等离子切割时遮光号≥12，带锯切割时遮光号≥6），配备局部排烟系统（风量≥20 m³/min）及时排出金属烟尘。切割区域周围设置防火帘，隔离可燃物（如纸张、油布）。禁止在封闭空间进行等离子切割（可能产生氮氧化物有害气体）。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：发现产品出现裂纹、穿孔或严重腐蚀时，立即停止设备运行，切断高温气体或腐蚀性介质源。

2. **人员防护**：处理损坏部件时，操作人员应佩戴耐酸手套（如丁腈橡胶）、防护眼镜和防毒面具（若涉及有毒介质）。

3. **泄漏介质处理**：若涉及高温气体或化学介质泄漏，先通风稀释，然后用砂土或蛭石覆盖吸附，收集后按危险废物处理。禁止直接用水冲洗（可能产生有害气体或热冲击）。

4. **废弃物处置**：损坏的GH4099部件属于HW类危险废物（含镍、铬、钨等重金属），应分类收集，交由有资质的危废处理单位处置。禁止随意丢弃或混入普通金属废料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：GH4099适用于950℃以下高温氧化环境，若服役温度超过1000℃，建议选择更高等级的镍基合金（如GH4169或Inconel 718）。若同时要求耐强腐蚀介质（如湿氯气、盐酸），建议评估耐腐蚀性能，必要时选择哈氏合金系列。

2. **关键性能参数**：重点关注PREN值（点蚀当量，GH4099的PREN值约25-28，典型值），高温持久强度（950℃/70MPa下持久寿命），以及抗氧化性能（氧化增重率）。核对质保书中这些数据是否满足设计要求。

3. **认证要求**：若用于航空发动机或船舶动力系统，需确认产品是否通过相关认证，如CCS（中国船级社）、DNV、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议首次采购时按实际需求量的10%-15%额外采购备品，用于试制、维修或替换。对于关键部件（如燃烧室机匣），建议储备至少一套完整备件。

5. **核对质保书**：收货后立即核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤报告与订单一致。如有疑问，可要求提供第三方检测报告（如SGS、BV）进行性能验证。

## 十四、价格标准

GH4099镍基高温合金黑皮棒的价格根据产品型号、牌号、规格尺寸及采购数量确定。参考价格区间如下（以下为市场典型值，以实际询价为准）：

- 小批量试样（≤100kg）：每公斤200-300元（含试样费及小批量加价15%-20%）。

- 常规批量（100kg-5吨）：每公斤150-200元。

- 大批量（≥5吨）：可享受5%-12%批量折扣，每公斤120-150元。

- 特殊规格或附加要求：如需定制热处理（固溶+时效）、第三方检测（SGS/BV）、双认证（如CCS+NACE），价格上浮10%-30%。

具体报价请联系曾先生获取精确订单报价，报价有效期为30天。付款方式支持电汇（T/T）、信用证（L/C）或承兑汇票。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、非金属夹杂物超标）导致产品失效的，上海墨钜承诺免费更换或全额退款。人为操作不当或超出设计工况造成的损坏不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：24小时内提供远程技术指导（电话或视频会议）；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工、安装或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学、超声波探伤）费用由上海墨钜承担。若客户要求检测非常规项目（如高温持久、蠕变、抗氧化），费用双方协商。

**备品保障**：该产品停产后五年内，上海墨钜仍可提供同质替代材料或按原图纸定制加工，确保客户维修和备件需求得到满足。

**售后响应**：质量问题投诉在2小时内回复确认，48小时内出具初步处理方案（包括原因分析、处理措施及时间表）。重大质量问题（如批量性能不合格）启动紧急响应流程，24小时内到达现场处理。
