# GH4720Li镍基高温合金板料：高强高韧抗疲劳抗蠕变

## 一、产品概述与适用范围

GH4720Li是一种沉淀硬化型镍基高温合金，属于镍基合金大类，典型牌号为GH4720Li（国内对应牌号，亦常称为Udimet 720 Li或U720Li）。该合金通过降低碳含量和优化合金元素配比，在保持高强度的同时显著提升了组织稳定性和抗疲劳、抗蠕变性能。GH4720Li主要适用于在650℃至750℃温度范围内长期服役的高温结构部件，其极限使用温度可达800℃左右（短时）。核心优势包括：其一，具有极高的室温及高温抗拉强度和屈服强度，室温抗拉强度典型值超过1500MPa；其二，优异的抗疲劳性能，尤其在低周疲劳和高周疲劳工况下表现突出；其三，良好的抗蠕变性能，在700℃/100MPa条件下持久寿命可达数百小时；其四，组织稳定性好，长期时效后析出相粗化缓慢；其五，抗热腐蚀和抗氧化能力优良，适用于燃气轮机等恶劣环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行ASTM、AMS及GB/T等国内外标准，全流程工艺可追溯，确保每一批次产品性能稳定可靠。公司长期专注于高温合金、耐蚀合金及特种不锈钢的研发与生产，为航空航天、能源动力、石油化工等领域提供优质材料解决方案。

## 三、核心功能

GH4720Li镍基高温合金板料具备以下核心功能：

第一，耐高温氧化与热腐蚀。在700℃至750℃空气环境中，合金表面形成致密的Cr2O3和Al2O3复合氧化膜，氧化增重率小于0.1mg/cm²·h（典型值），有效阻止基体进一步氧化；在含硫、含氯等热腐蚀介质中也表现出良好的抗蚀能力。

第二，高强韧性。通过γ′相（Ni3(Al,Ti)）的弥散沉淀强化，室温抗拉强度可达1500-1650MPa，屈服强度达1050-1200MPa，延伸率保持在12-18%，兼具高强度与一定塑性，避免脆性断裂。

第三，优异的高温抗蠕变与持久性能。在700℃/100MPa条件下，持久寿命通常超过500小时，延伸率大于8%；在750℃/200MPa条件下，仍能保持较长的蠕变断裂时间，适用于涡轮盘等承受高应力的旋转部件。

第四，良好的抗疲劳性能。合金经双时效热处理后，晶界析出相分布均匀，低周疲劳强度高，在总应变幅0.6%条件下，疲劳寿命可达10⁴次以上；高周疲劳极限（10⁷周次）在700℃下可达400MPa以上。

第五，良好的冷热加工性能。合金在固溶状态下具有较好的塑性，可进行热轧、锻造等热加工；在时效状态下强度极高，但通过合理控制工艺参数，仍可进行有限量的冷加工。

## 四、技术特点

GH4720Li的技术特点主要体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量检测等方面。

在合金设计思路上，GH4720Li属于高γ′相体积分数（约45-50%）的沉淀硬化型镍基高温合金。关键合金元素包括：钴（Co）约14.5-16.5%，用于降低基体层错能，抑制蠕变；铬（Cr）约15.5-16.5%，提供抗氧化和抗热腐蚀能力；钼（Mo）约2.8-3.3%，通过固溶强化提升高温强度；钛（Ti）约4.8-5.2%和铝（Al）约2.3-2.7%，两者共同形成γ′沉淀相，是主要的强化相；钨（W）约1.0-1.5%，进一步提高固溶强化效果；碳含量控制在0.01-0.02%的低水平，以减少碳化物对晶界的脆化作用，同时改善热加工塑性。

冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，确保合金纯净度，降低气体含量（氧、氮、氢）及非金属夹杂物水平。对于特殊要求，还可增加电渣重熔（ESR）工序，进一步细化组织、提高均匀性。

热处理制度是GH4720Li性能发挥的关键。标准热处理工艺为：固溶处理温度1100-1120℃，保温2-4小时后油淬或快速空冷；随后进行第一次时效处理：1080℃保温4小时，空冷，用于调整γ′相尺寸分布；第二次时效处理：760℃保温16-24小时，空冷，使γ′相进一步析出并粗化至最佳尺寸（约50-80nm），同时促进晶界析出细小碳化物，提升晶界强度。

显微组织控制方面，晶粒度通常控制在ASTM 6-8级，γ′相呈球形或立方体形均匀分布于基体中，晶界处有少量MC型碳化物（如TiC）和M23C6型碳化物，但含量极低。通过严格控制热处理参数，可避免有害相（如σ相、Laves相）的析出。

无损检测及质量保证方面，每批次产品均进行超声波探伤（UT）检测，符合ASTM E2375标准，确保无超过直径0.8mm的缺陷；表面采用液体渗透检测（PT），确保无裂纹、折叠等表面缺陷；化学成分采用光谱分析（OES）或ICP-AES验证；力学性能按ASTM E8/E21标准进行室温及高温拉伸、持久、蠕变测试。每件产品附带完整的质量保证书，工艺全流程可追溯。

## 五、应用领域

GH4720Li镍基高温合金板料广泛应用于以下领域：

航空航天领域：用于制造燃气涡轮发动机的涡轮盘、压气机盘、叶片、密封环等高温旋转部件，在600-750℃工况下承受高应力和热循环。

发电设备领域：用于地面燃气轮机的涡轮盘和叶片，以及核电站主泵电机等关键高温部件，要求长期可靠运行。

石油化工领域：用于高温高压反应器内件、催化裂化装置中的耐热构件，以及乙烯裂解炉管支撑件等。

汽车工业领域：用于高性能赛车发动机的涡轮增压器转子、排气阀等高温部件，要求轻量化和高可靠性。

船舶动力领域：用于船用燃气轮机的热端部件，如涡轮盘和导向叶片，需耐受海洋环境下的热腐蚀。

模具工业领域：用于高温热作模具，如等温锻造模具、热挤压模等，要求良好的高温强度和抗热疲劳性能。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：

镍（Ni）：余量；钴（Co）：15.0-16.0；铬（Cr）：15.5-16.5；钼（Mo）：2.8-3.3；钛（Ti）：4.8-5.2；铝（Al）：2.3-2.7；钨（W）：1.0-1.5；碳（C）：0.01-0.02；硼（B）：0.01-0.02；锆（Zr）：0.03-0.05；铁（Fe）：≤0.5；硅（Si）：≤0.2；锰（Mn）：≤0.2；磷（P）：≤0.015；硫（S）：≤0.010。

力学性能（室温典型值，以实际质保书为准）：

抗拉强度：1520-1620MPa；屈服强度（0.2%偏移）：1080-1180MPa；延伸率：14-18%；断面收缩率：16-22%；硬度：HRC 42-48（或HB 400-450）。

高温力学性能（700℃典型值）：抗拉强度：1150-1250MPa；屈服强度：900-1000MPa；延伸率：18-25%；持久强度（700℃/100MPa）：≥500小时；蠕变断裂寿命（700℃/200MPa）：≥100小时。

物理性能（典型值，以实际质保书为准）：

密度：8.10 g/cm³；熔点：1280-1340℃；热导率：在20℃时为10.5 W/(m·K)，在700℃时为22.3 W/(m·K)；电阻率：在20℃时为1.28 μΩ·m；线膨胀系数：20-700℃平均值为14.2×10⁻⁶/K；弹性模量：在20℃时为210 GPa，在700℃时为160 GPa。

耐腐蚀/高温性能指标（典型值）：

抗氧化性能：在700℃空气中氧化100小时，氧化增重率≤0.05 mg/cm²·h；在750℃空气中氧化100小时，氧化增重率≤0.12 mg/cm²·h。

抗热腐蚀性能：在700℃含0.5%NaCl+0.5%Na₂SO₄的混合盐膜条件下，热腐蚀速率≤0.02 mm/年。

抗蠕变性能：在700℃/100MPa条件下，最小蠕变速率≤1.0×10⁻⁵ %/h。

产品规格范围：

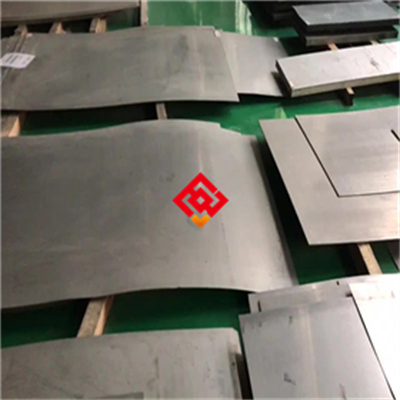

板材：厚度0.5-50mm，宽度600-1500mm，长度1000-3000mm；棒材：直径5-300mm，长度1000-6000mm；管材：外径10-300mm，壁厚1-20mm，长度1000-6000mm；锻件：可根据图纸定制，单件重量≤500kg；丝材：直径0.5-5mm，盘卷或直条供应。

交货状态：

固溶态（固溶处理+快速冷却，表面酸洗或磨光）；固溶+时效态（按标准热处理制度完成双时效，表面磨光或车光）；根据客户要求可提供冷拉、磨光、酸洗等表面处理。

批次溯源码解读：

编码规则示例：MJ-GH4720Li-202503-A12-2401-10×1000，其中“MJ”代表上海墨钜；“GH4720Li”为牌号；“202503”为生产年月（2025年3月）；“A12”为炉号（代表第12炉A批次）；“2401”为热处理批号（24年第一周处理批次）；“10×1000”为规格代码（厚度10mm×宽度1000mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

使用和加工GH4720Li镍基高温合金时，需特别注意以下事项：

第一，避免在650-700℃长期服役时出现有害相析出。虽然GH4720Li组织稳定性较好，但在650-700℃长期时效（超过1000小时）后，仍需关注σ相和Laves相的析出风险，建议定期进行金相检验。

第二，禁止在含硫、含氯的强还原性介质中使用。虽然该合金抗氧化性能优良，但在强还原性环境中，尤其是含硫化氢（H₂S）或氯化氢（HCl）的高温气氛中，可能发生严重的热腐蚀和氢脆。

第三，焊接后必须进行焊后热处理。GH4720Li在焊接过程中易产生焊接热影响区裂纹，焊后应立即进行去应力退火（760℃保温2-4小时，空冷），以消除残余应力并恢复组织稳定性。

第四，加工硬化倾向明显，需注意中间退火。该合金在冷加工过程中加工硬化率很高，当变形量超过10-15%时，必须进行中间退火（1100℃保温0.5-1小时，快速冷却），否则易导致开裂。

第五，表面划伤和缺陷可能成为疲劳裂纹源。GH4720Li对表面质量极为敏感，任何划伤、凹坑或氧化皮残留都可能在高周疲劳工况下引发早期失效，因此加工和搬运过程中必须严格保护表面。

第六，禁止使用含氯或含硫的切削液。加工过程中应使用不含氯、不含硫的水基切削液或纯油基切削液，避免因卤素或硫引起的应力腐蚀开裂。

## 八、存储与运输指南

存储环境要求：GH4720Li合金板料应存放于干燥、通风的室内仓库，环境温度应控制在5-40℃范围内，相对湿度不超过60%。板材必须放置在木质或橡胶垫材上，离地高度不低于100mm，严禁直接与水泥地面接触。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质混存，尤其要远离氯化物和硫化物。

包装规范：产品出厂前应采用内层塑料薄膜包裹，放入干燥剂（硅胶或分子筛），外层使用防潮牛皮纸或编织袋封包；板材之间应夹入中性纸或泡沫隔离，防止表面划伤。对于出口或长途运输，需采用木箱或钢带加固，木箱内壁衬有防潮层。

运输注意事项：运输过程中应使用专用货架或托盘固定，严禁散装堆放；车辆必须配备防雨篷布，避免暴晒和雨淋；吊装时禁止使用钢丝绳直接接触产品表面，应使用尼龙吊带或衬垫软质材料；产品应轻拿轻放，禁止抛掷、踩踏或重压；严禁与腐蚀性物质、易燃易爆品同车运输。

## 九、加工操作规范

切割：推荐采用激光切割或水刀切割进行板材下料。激光切割参数：功率4-6kW，切割速度0.5-2m/min，辅助气体为高纯氮气（纯度≥99.99%），气压0.8-1.2MPa；水刀切割：水压350-400MPa，磨料为80目石榴石砂，切割速度50-200mm/min。切割后需用细砂轮（粒度≥120#）打磨毛刺和热影响区，去除氧化层。注意事项：切割前需清除表面油污；禁止使用普通砂轮片（含铁杂质）进行切割，以免铁屑嵌入表面引起局部腐蚀；切割后应尽快进行后续加工，避免长时间暴露于潮湿环境。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。填充金属牌号建议选用同材质焊丝（GH4720Li专用焊丝）或更高性能的焊丝（如Inconel 718焊丝）。焊接参数：TIG焊接电流80-150A，电压12-18V，焊接速度80-150mm/min，层间温度控制在100℃以下；保护气体为高纯氩气（纯度≥99.999%），流量10-15L/min。焊后必须进行去应力退火：760℃保温2-4小时，空冷。注意事项：焊接前需对坡口进行彻底清洁，去除氧化膜、油污和水分；禁止在露天或强风环境下焊接；焊接过程中应严格控制热输入，避免过热导致晶粒粗化；焊后24小时内必须完成去应力处理。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：固溶处理温度1100-1120℃，保温时间按厚度计算（每毫米1-2分钟，但不少于30分钟），油淬或快速空冷；第一次时效：1080℃保温4小时，空冷；第二次时效：760℃保温16-24小时，空冷。注意事项：固溶处理时升温速率应控制在10-20℃/min，避免快速升温引起变形；冷却过程中必须保证快速均匀，防止局部冷却过慢导致组织不均匀；禁止在固溶后直接进行时效，必须经过中间冷却；热处理炉内气氛应保持中性或微氧化性，避免还原性气氛引起表面渗碳或脱碳。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件应选用同材质（GH4720Li）或更高级别的高温合金螺栓和螺母，避免异种金属接触引起电化学腐蚀；密封垫片应选用不含卤素的石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片；安装前应对接触面进行清洁，去除油污和氧化皮；安装完成后，建议对焊缝及热影响区进行酸洗钝化处理（采用硝酸-氢氟酸混合液，浓度10-15%，温度40-60℃，时间15-30分钟），以恢复表面钝化膜。

日常维护方法：清洁周期建议每3-6个月一次，视工况环境而定；清洗剂应选用中性或微碱性水基清洗剂（pH值6-8），不含氯、硫、磷等腐蚀性成分；清洗后需用去离子水冲洗干净并干燥；对于长期停机的设备，应在表面涂覆防锈油（如WD-40或专用高温防锈油）进行防护；定期检查表面氧化情况，发现氧化皮脱落或局部变色应及时分析原因。

常见故障及解决方法：

第一，表面点蚀。现象：局部出现针孔状腐蚀坑；原因：多为含氯环境或表面污染引起；解决方法：清除腐蚀产物，打磨去除点蚀区域，重新进行酸洗钝化处理；如点蚀深度超过板厚10%，建议更换部件。

第二，焊缝开裂。现象：焊接后或使用过程中焊缝及热影响区出现裂纹；原因：焊接热输入过大、焊后热处理不及时或填充金属不匹配；解决方法：清除裂纹区域，重新焊接并严格控制焊接参数，焊后立即进行去应力退火；必要时进行渗透检测确认无裂纹。

第三，变形。现象：部件在使用过程中出现弯曲、扭曲或尺寸变化；原因：服役温度超过设计范围或应力过大导致蠕变变形；解决方法：检查实际工况温度，降低运行参数；如变形量超过允许范围，需更换部件并重新设计支撑结构。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩和阻燃服；禁止触碰未冷却工件，工件冷却至室温前严禁直接接触；现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属可能引发爆炸或加速氧化）。

切割加工安全：操作人员必须佩戴防护面罩（遮光号根据切割方式选择，激光切割建议遮光号≥5），并佩戴防噪音耳塞；切割区域必须配备排烟系统，及时排除金属烟尘和有害气体；切割过程中产生的火花需用防火布隔离，防止引燃周围可燃物。

产品损坏或腐蚀后的应急处理：一旦发现产品因腐蚀或高温失效导致介质泄漏，应立即停机并隔离故障区域；操作人员必须穿戴防酸碱手套、防护服和护目镜；切断介质源并排空系统；泄漏介质应根据具体成分采用中和剂（如碳酸氢钠溶液）进行中和，收集后的废弃物应按照危险废物分类（如HW类重金属废物）进行处置，严禁随意排放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4720Li镍基高温合金板料时，建议从以下方面进行综合评估：首先，根据实际应用场景匹配关键性能参数，如工作温度是否在650-750℃范围内，是否需要高持久强度或抗疲劳性能，可参考PREN值（当量耐点蚀指数，GH4720Li的PREN值约为35-40）、高温持久强度（700℃/100MPa条件下≥500小时）等指标。其次，确认认证要求，如航空航天用途需提供AMS或ASTM认证，海洋工程需NACE MR0175认证，压力容器需ISO 9001体系认证。再次，建议备品备件比例按10-15%配置，以确保设备连续运行。最后，强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果，确保产品符合设计标准。

## 十四、价格标准

GH4720Li镍基高温合金板料的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为：板材厚度≤10mm时，约800-1200元/公斤；厚度10-50mm时，约650-950元/公斤；棒材和管材价格约700-1100元/公斤；锻件价格约900-1400元/公斤（按单件重量和复杂程度浮动）。批量折扣政策：采购量≥5吨可享受5-12%折扣；≥10吨可享受10-18%折扣。小批量试样（≤50公斤）加价规则通常上浮15-20%。如需双认证（如AMS+ASTM）、第三方检测（SGS/BV）或定制热处理，需额外加收10-25%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、热处理组织不合格等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

技术资料：随货提供中英文质保书，内容包含化学成分分析、力学性能测试数据、超声波探伤报告、尺寸检验记录；同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：提供24小时内远程技术指导服务；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

检测服务：可安排SGS、BV等国际权威第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担；特殊检测项目（如蠕变、疲劳、腐蚀）费用由双方协商。

备品保障：产品停产后五年内，仍可根据客户需求提供同质替代材料或定制加工服务，确保设备长期运行不受影响。

售后响应：质量问题反馈后2小时内回复，48小时内出具初步解决方案；复杂问题由技术团队协同处理，直至问题解决。
