# GH4710镍基高温合金黑皮棒——超高温抗蠕变抗氧化耐蚀产品介绍

## 一、产品概述与适用范围

GH4710是一种沉淀硬化型镍基高温合金，属于镍基合金大类，典型牌号为GH4710（对应国际类似牌号如Udimet 710或Nimonic 710）。该合金在高温环境下具有卓越的抗蠕变性能、抗氧化能力和耐腐蚀性能，尤其适用于在800℃至1050℃超高温区间长期服役的工况。GH4710通过添加大量强化元素如钴、铬、钼、钛、铝等，形成γ′强化相（Ni3(Al,Ti)型金属间化合物），使合金在高温下保持高强度和组织稳定性。核心优势包括：一、最高工作温度可达1050℃，短时使用温度可达1100℃；二、抗蠕变性能优异，在980℃/100MPa条件下持久寿命超过100小时；三、抗氧化性能出色，在1000℃空气中氧化增重率低于0.1mg/cm²·h；四、耐热腐蚀性能强，能抵抗含硫、含钒等恶劣燃烧环境；五、良好的热加工性能，可通过锻造、轧制等工艺成型。该产品适用于航空发动机涡轮盘、涡轮叶片、燃气轮机高温部件、核反应堆结构件及石油化工高温裂解装置等极端工况场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端设备，可执行ASTM、AMS、GB/T等国内外标准，全流程工艺可追溯，确保每一批次产品的化学成分均匀性、组织致密性和性能稳定性。公司长期为航空航天、能源电力、石油化工等行业提供高品质特殊钢及合金材料。

## 三、核心功能

1. **超高温抗蠕变功能**：GH4710在980℃环境下，在100MPa应力条件下，持久寿命可达100小时以上，延伸率保持≥5%，适用于涡轮盘、叶片等高温旋转部件，能够抵抗长期高温应力下的缓慢塑性变形。

2. **抗氧化与抗热腐蚀功能**：合金中铬含量约18%，铝含量约2.5%，在高温下能形成致密的Cr₂O₃和Al₂O₃氧化膜，在1000℃空气中氧化增重率低于0.1mg/cm²·h，同时可抵抗含硫、含氯等腐蚀性气氛的侵蚀。

3. **高强度与高韧性平衡功能**：室温抗拉强度≥1300MPa，屈服强度≥1000MPa，延伸率≥10%，硬度在HRC 35-45之间，兼具高强度与一定塑性，可承受复杂应力状态。

4. **良好的冷热加工性能**：该合金可通过热锻（锻造温度范围为1050℃-1150℃）、热轧、热挤压等工艺成型，也可通过退火后进行冷加工，满足不同形状和尺寸的部件制造需求。

5. **组织稳定性功能**：通过合理的热处理制度（固溶+时效），合金中γ′相（主要强化相）尺寸和分布可控，长期服役过程中组织变化小，性能衰退速率低。

## 四、技术特点

**合金设计思路**：GH4710的设计思路是通过多种强化元素的复合添加实现高温性能最大化。碳（C）含量控制在0.05-0.10%，形成碳化物（MC型碳化物）强化晶界；铬（Cr）约18%提供抗氧化和耐腐蚀能力；钴（Co）约15%提高基体固溶强度和抗蠕变性能；钼（Mo）约3%和钨（W）约1.5%通过固溶强化提高高温强度；钛（Ti）约5%和铝（Al）约2.5%形成γ′相（Ni3(Al,Ti)），体积分数可达40%以上，是主要的沉淀强化相；硼（B）和锆（Zr）微量添加强化晶界，提高持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）+真空自耗重熔（VAR）的双联工艺，确保合金纯净度，降低气体含量（氧、氮、氢）和非金属夹杂物级别。对于更高要求的应用，可增加电渣重熔（ESR）工序，进一步提高组织均匀性。

**热处理制度**：标准热处理为：固溶处理温度1150℃-1180℃，保温2-4小时，油淬或快速空冷；时效处理温度760℃-850℃，保温8-16小时，空冷。通过两级时效（如845℃/4h+760℃/16h）可优化γ′相尺寸分布，提高综合性能。

**显微组织控制**：晶粒度控制在ASTM 4-7级之间，γ′相尺寸在0.2-0.5μm（一次时效后）和0.05-0.1μm（二次时效后），碳化物呈细小弥散分布。通过控制热加工和热处理参数，避免有害相如σ相（一种脆性金属间化合物）和Laves相（一种拓扑密排相）的析出。

**无损检测及质量保证**：所有产品均进行超声波探伤（UT）检测，按ASTM E2375标准，灵敏度不低于φ0.8mm平底孔当量；表面进行液体渗透检测（PT）检查裂纹和缺陷；化学成分采用光谱分析（OES）和原子吸收光谱（AAS）验证；力学性能测试按ASTM E8/E21标准执行。每件产品均附有可追溯的质保书。

## 五、应用领域

- **航空发动机**：用于涡轮盘、涡轮叶片、导向叶片、燃烧室支撑件等高温旋转和静止部件，工作温度可达1050℃。

- **燃气轮机**：用于发电用燃气轮机的动叶片、静叶片、燃烧器喷嘴等，需承受长时间高温氧化和热腐蚀。

- **核反应堆**：用于高温气冷堆（HTGR）的堆内结构件、控制棒驱动机构等，要求耐中子辐照和高温蠕变。

- **石油化工**：用于乙烯裂解炉管、制氢转化炉管、高温高压反应器内构件，需抵抗碳化、氧化和硫化腐蚀。

- **航天推进系统**：用于火箭发动机涡轮泵、喷管等短时超高温部件，工作温度可达1100℃。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C:0.05-0.10；铬Cr:17.0-19.0；钴Co:13.5-16.0；钼Mo:2.5-3.5；钨W:1.0-2.0；钛Ti:4.5-5.5；铝Al:2.0-2.8；硼B:0.01-0.03；锆Zr:0.02-0.08；铁Fe:≤1.0；锰Mn:≤0.15；硅Si:≤0.15；硫S:≤0.010；磷P:≤0.015；镍Ni:余量。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥1300MPa；屈服强度（0.2%偏移）≥1000MPa；延伸率≥10%；断面收缩率≥15%；硬度HRC 35-45（或HBW 330-400）。高温性能（980℃典型值）：抗拉强度≥600MPa；屈服强度≥500MPa；延伸率≥8%；持久强度（980℃/100MPa）≥100小时。

**物理性能**：密度8.1g/cm³；熔点1310℃-1360℃；热导率（20℃）11.5W/(m·K)，（800℃）22.0W/(m·K)；电阻率（20℃）1.25μΩ·m；线膨胀系数（20-800℃）14.5×10⁻⁶/℃；弹性模量（20℃）210GPa，（800℃）155GPa。

**耐腐蚀/高温性能**：抗氧化性：在1000℃空气中，氧化增重率≤0.1mg/cm²·h（100小时）；热腐蚀性能：在含0.1%NaCl+0.1%Na₂SO₄气氛中，900℃下腐蚀速率≤0.2mm/年；临界点蚀温度（CPT）≥60℃（在3.5%NaCl溶液中）；高温持久强度：980℃/100MPa条件下，持久寿命≥100小时（典型值，以实际产品质保书为准）。

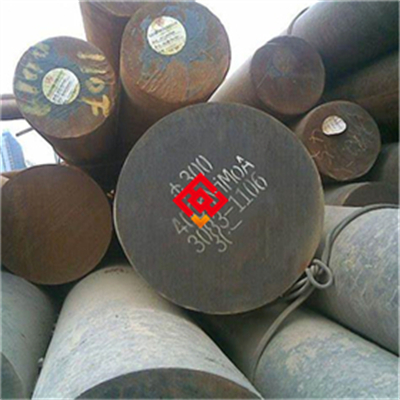

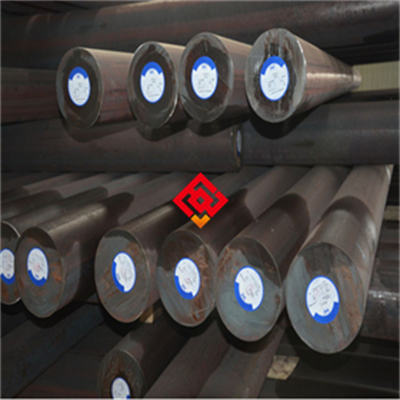

**产品规格范围**：黑皮棒直径范围Φ20mm-Φ300mm，长度2000mm-6000mm；也可提供锻件、模块、圆饼等非标定制尺寸（具体请咨询）。

**交货状态**：热轧黑皮状态（表面为氧化皮，未进行车光或磨光处理）；可根据要求提供固溶态或固溶+时效态；也可按客户要求进行表面车光、磨光或酸洗处理。

**批次溯源码解读**：编码规则为MJ-GH4710-年月-炉号-热处理批号-规格代码（例如：MJ-GH4710-202506-1234-HT01-Φ80）。其中MJ代表上海墨钜，GH4710为牌号，202506代表生产年月，1234为炉号，HT01为热处理批号，Φ80为规格代码。每批产品均附有原厂质保书，可通过编码在官网或联系曾先生查询全流程数据。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4710在650℃-750℃长期服役时，可能出现γ′相粗化或有害相（如σ相）析出，导致韧性下降，建议在此温度区间使用时进行定期性能评估。

2. **禁止接触的腐蚀介质**：该合金在高温下应避免与含硫、含铅、含锌等低熔点金属或化合物接触，否则可能引发液态金属脆化（LME）或加速热腐蚀。

3. **焊接后必须进行热处理**：焊接或补焊后，必须进行固溶+时效处理以恢复性能，焊后不热处理会导致热影响区（HAZ）性能显著下降。

4. **加工硬化后的中间退火要求**：冷加工（如冷拉、冷轧）时，变形量超过15%需进行中间退火（退火温度1050℃-1100℃，保温30-60分钟，空冷），否则易产生加工裂纹。

5. **表面划伤的风险**：黑皮棒表面氧化皮在运输和搬运过程中易脱落，但深划伤可能成为应力集中源，在高温服役中引发疲劳裂纹，因此应避免深度超过0.5mm的机械损伤。

6. **热处理敏感**：固溶处理冷却速度不足（如炉冷）会导致γ′相过早析出，降低时效强化效果，必须采用油淬或快速空冷。

## 八、存储与运输指南

**存储环境要求**：存储环境温度范围-20℃至40℃，相对湿度上限75%。棒材应存放在干燥、通风的库房内，地面垫材应为木质或橡胶垫，高度不低于100mm，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末、硫化物等腐蚀性物质混存。长期存储（超过6个月）建议每季度检查表面状态，必要时重新涂防锈油。

**包装规范**：黑皮棒表面可不进行特殊防锈处理，但如需长期存储或海运，可采用塑料薄膜缠绕+干燥剂（硅胶包）+木箱（或编织袋）包装。干燥剂用量按每立方米空间不少于200g计算。包装外标注“防潮”“勿压”“高温合金”等标识。

**运输注意事项**：运输过程中应使用专用支架或卡槽固定棒材，防止滚动和碰撞。车辆应有防雨篷布，禁止暴晒或雨淋。吊装时使用吊带或专用夹具，禁止钢丝绳直接接触棒材表面，以免造成压痕或划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用叉车直接冲击棒材端面。

## 九、加工操作规范

**切割**：推荐使用带锯床切割，锯条齿距4-6齿/英寸，切割速度10-20m/min，进给量0.02-0.05mm/齿；也可使用等离子切割（电流200-400A，切割速度500-800mm/min）或激光切割（功率≥4kW）。切割后需用砂轮打磨去除热影响区和氧化皮，打磨深度不小于1mm。禁止使用普通砂轮片（应使用氧化铝或碳化硅磨料），禁止使用氧乙炔火焰切割（会导致局部过热和裂纹）。详细操作参数表请向上海墨钜索取说明书。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属建议选用与母材同牌号焊丝（GH4710焊丝）或Inconel 718焊丝（如ERNiFeCr-2）。焊接电流：TIG焊80-150A（直流正接），MIG焊150-250A；焊接电压：TIG焊10-15V，MIG焊20-30V；焊接速度：100-200mm/min；层间温度控制≤150℃。保护气体采用99.99%纯度氩气，流量10-20L/min。焊后必须进行固溶（1150℃/2h/油淬）+时效（845℃/4h/空冷+760℃/16h/空冷）处理。禁止使用酸性焊剂或含硫、含氯的清洗剂，禁止在潮湿环境下焊接。详细焊接工艺参数包请向上海墨钜索取。

**热处理**：固溶处理温度1150℃-1180℃，保温时间按截面厚度计算（每25mm厚度保温1小时，最少2小时），冷却方式为油淬或快速空冷。时效处理：一级时效845℃±10℃，保温4小时，空冷；二级时效760℃±10℃，保温16小时，空冷。注意事项：加热过程中应控制升温速率≤200℃/h，避免热应力过大；禁止在氧化性气氛中长时间加热（应采用惰性气体保护或真空炉）；禁止固溶后缓慢冷却（如炉冷），否则将显著降低时效强化效果。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）推荐使用同材质（GH4710）或更高级别高温合金（如GH4169、GH4738），避免异种金属接触引起的电偶腐蚀。密封垫片应选用无石棉、无卤素的高温垫片（如膨胀石墨+金属缠绕垫片）。安装后应对焊接部位和加工表面进行酸洗钝化处理（酸洗液配方：20%HNO₃+2%HF+78%H₂O，温度50-60℃，时间15-30分钟），随后用去离子水冲洗并干燥。禁止使用含氯离子的清洗剂或密封胶。

**日常维护方法**：清洁周期建议每3-6个月一次（根据服役环境恶劣程度调整）。清洗剂推荐使用中性清洗剂（pH 6-8）或去离子水，避免使用含氯、含硫的溶剂。对于黑皮棒表面，无需特殊防锈处理；如表面出现局部锈斑，可用不锈钢丝刷（禁用碳钢刷）清理后涂抹高温防氧化涂料。对于在高温下服役的部件，应定期检查氧化皮脱落情况和尺寸变化。

**常见故障及解决方法**：

- **表面点蚀**：原因可能为服役环境中氯离子浓度过高或表面存在非金属夹杂物。解决方法：降低介质中氯离子含量，或对表面进行喷丸处理提高耐蚀性，严重时需更换部件。

- **焊缝开裂**：原因多为焊后未进行热处理或填充金属选择不当。解决方法：重新焊接并严格执行焊后热处理，或改用同材质焊丝。

- **高温服役后变形**：原因可能为服役温度超过设计值或应力过大。解决方法：检查实际工况温度，必要时降低载荷或更换更高等级材料（如GH4738）。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐冲击）和阻燃服。禁止触碰未冷却工件（工件温度≥300℃时禁止直接接触）。现场应配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（防止高温工件骤冷炸裂或引发触电）。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥10#，用于等离子切割；遮光号≥5#，用于激光切割），作业区域应设置排烟系统（风量≥2000m³/h），火花隔离区半径不小于5米，禁止在易燃物附近进行切割。

**产品损坏或腐蚀后的应急处理**：如发现产品在服役中出现开裂、穿孔或严重腐蚀，应立即停机隔离，切断介质源（如燃料、腐蚀性气体）。人员应佩戴防毒面具（针对可能的有毒气体）和耐酸手套（针对泄漏的腐蚀介质），迅速撤离现场。泄漏的介质应用中和剂（如碳酸氢钠溶液中和酸液）处理，收集后按危险废物（HW类，如HW06有机溶剂废物或HW34废酸）分类处置。废弃物应密封包装并交由有资质的处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH4710黑皮棒时，建议从以下方面进行匹配：一、应用场景匹配度：确认实际服役温度是否在800℃-1050℃范围内，若温度超过1100℃，建议考虑单晶高温合金或氧化物弥散强化（ODS）合金。二、关键性能参数：核对PREN值（点蚀当量，GH4710典型值约35），高温持久强度（980℃/100MPa下寿命），以及是否满足客户特定的蠕变速率要求。三、认证要求：如需船级社认证（如DNV、BV、ABS）、NACE MR0175标准（适用于含H₂S环境）或ISO 9001体系认证，请在询价时明确提出。四、备品备件比例：建议首次采购时多备10-15%作为试制和备件。五、核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。

## 十四、价格标准

GH4710黑皮棒参考价格区间为350-550元/公斤（含税，FOB上海），具体价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。批量折扣政策：采购量≥5吨，可享5-12%折扣；≥10吨，折扣可达15%。小批量试样（≤50kg）加价规则：通常上浮15-20%。如需双认证（如船级社认证+第三方检测）、定制热处理或非标尺寸，需另行核算费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、热处理不当导致性能不达标）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程指导服务（电话或视频）；如需现场服务，承诺48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担；如需特殊项目（如高温持久、蠕变、腐蚀试验），费用按实际报价。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户维护需求。

**售后响应**：质量问题2小时内回复，48小时内出初步解决方案，重大质量问题启动紧急处理程序。
