# GH4093镍基高温合金板料：GH4093高温高强抗热腐蚀性能优

## 一、产品概述与适用范围

GH4093是一种以镍为基体、通过钴、铬、铝、钛等元素强化的时效硬化型高温合金，属于典型的高温合金大类产品。该合金在750℃至950℃范围内具有优异的高温强度、良好的抗热疲劳性能以及出色的抗热腐蚀能力，尤其适用于在航空发动机、燃气轮机等高温热端部件中长期服役。其使用温度上限可达980℃，短时超温可达1050℃。核心优势包括：一、高温持久强度优异，在900℃下仍能保持较高承载能力；二、抗氧化性能突出，在高温氧化气氛中表面形成致密氧化膜，有效阻止进一步氧化；三、抗热腐蚀性能优良，对含硫、含钒等高温腐蚀介质具有良好抵抗能力；四、组织稳定性好，长期时效后仍能保持较高的力学性能；五、冷热加工性能均衡，可通过锻造、轧制等工艺制备成板材、棒材等型材。

## 二、品牌与产地

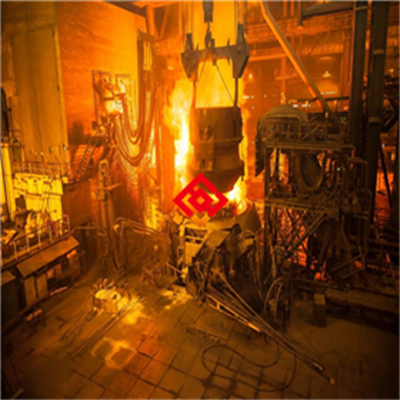

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及真空自耗重熔炉（VAR）等高端装备，严格执行ASTM、GB等国际及国家标准，从原材料入厂到成品出厂实现全流程工艺可追溯，确保每一批次产品性能稳定可靠。

## 三、核心功能

1. **高温持久强度**：在900℃、100MPa条件下，GH4093的持久寿命可达100小时以上（典型值，以实际产品质保书为准），满足航空发动机涡轮叶片及导向器等部件对高温承载的严苛要求。

2. **抗热腐蚀能力**：在含硫、含钒、含氯的高温腐蚀环境中，合金表面能生成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效抑制腐蚀介质的渗入，抗热腐蚀评级优于普通镍基合金。

3. **抗疲劳性能**：在高温循环载荷下，GH4093表现出良好的低周疲劳和高周疲劳性能，适用于频繁启停的燃气轮机及航空发动机热端部件。

4. **组织稳定性**：经长期时效（如800℃时效1000小时）后，合金中γ′强化相（主要析出相，呈球形或立方体状分布于基体中）尺寸变化可控，无明显有害相析出，保证长期服役性能稳定。

5. **冷热加工性**：合金在高温下具有良好的塑性，可进行锻造、轧制、冲压等热加工；在退火状态下也可进行适度的冷加工成形。

## 四、技术特点

**合金设计思路**：GH4093采用镍基固溶强化与时效沉淀强化相结合的设计思路。铬元素（Cr）主要提供抗氧化和抗腐蚀能力；钴元素（Co）可提高基体的固溶强度并降低层错能（层错能：晶体中原子排列出现错位的能量，影响合金的蠕变和疲劳性能）；铝（Al）和钛（Ti）是形成γ′相（Ni₃(Al,Ti)型金属间化合物）的关键元素，γ′相在高温下阻碍位错运动，是合金获得高温强度的核心；钼（Mo）和钨（W）则通过固溶强化进一步提高基体强度。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）或真空自耗重熔（VAR）的双联或三联工艺，有效去除气体及非金属夹杂物，提高合金纯净度，确保组织均匀性。

**热处理制度**：典型热处理工艺为：固溶处理1080℃±10℃，保温2-4小时，空冷或油冷；时效处理800℃±10℃，保温16小时，空冷。通过固溶使合金元素充分溶解，再通过时效析出弥散分布的γ′相，达到最佳强化效果。

**显微组织控制**：通过控制固溶温度与时效参数，可实现晶粒度5-7级（ASTM标准）的均匀组织，γ′相尺寸控制在0.3-0.5微米，分布均匀。严格控制δ相（一种有害的脆性相）含量，避免其沿晶界析出导致韧性下降。

**无损检测及质量保证**：板材逐张进行超声波探伤（按ASTM E2375标准，验收等级为Class A），棒材进行涡流探伤或液体渗透检测（按ASTM E1417标准），确保材料内部无裂纹、气孔、夹杂等缺陷。每批次产品均进行光谱分析（OES）及气体分析（氧氮氢），确保化学成分符合标准。

## 五、应用领域

- **航空发动机**：用于制造涡轮叶片、导向叶片、燃烧室衬套、涡轮盘等高温热端部件，承受高温燃气冲刷和复杂应力。

- **燃气轮机**：应用于工业燃气轮机的动叶片、静叶片、过渡段等，在高温含硫燃料环境中长期稳定工作。

- **石油化工**：用于高温高压反应器内件、裂解炉管、转化炉管等，抵抗高温氧化及硫化物腐蚀。

- **核能工业**：用于核反应堆中的高温部件及控制棒驱动机构等，要求材料在高温及辐照环境下保持性能。

- **汽车工业**：用于高性能赛车及涡轮增压器中的高温排气系统部件，如涡轮壳、排气歧管等。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）余量；铬（Cr）18.0-21.0；钴（Co）18.0-21.0；铝（Al）1.0-1.8；钛（Ti）2.0-3.0；钼（Mo）3.0-5.0；钨（W）0.5-1.5；碳（C）≤0.13；锰（Mn）≤1.0；硅（Si）≤1.0；铁（Fe）≤1.5；硫（S）≤0.010；磷（P）≤0.015。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥1100MPa；屈服强度≥800MPa；延伸率≥12%；硬度HRC 35-45；冲击功（室温）≥30J。高温性能（900℃）：抗拉强度≥500MPa；屈服强度≥350MPa；延伸率≥15%。

**物理性能（典型值）**：密度8.3g/cm³；熔点1320-1380℃；热导率（800℃）约18W/(m·K)；电阻率（室温）约1.2μΩ·m；线膨胀系数（20-900℃）约15.5×10⁻⁶/K；弹性模量（室温）约210GPa。

**耐腐蚀/高温性能**：高温氧化增重率（900℃×100h）≤0.5mg/cm²；临界点蚀温度（CPT）≥50℃（在3.5%NaCl溶液中测试）；高温持久强度（900℃/100MPa）≥100h。

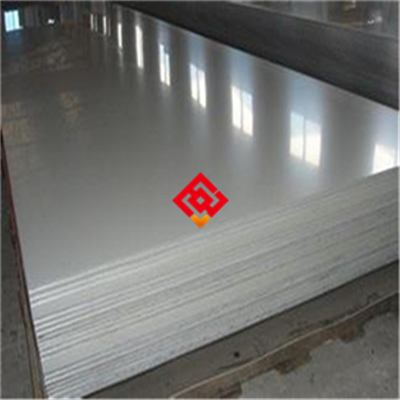

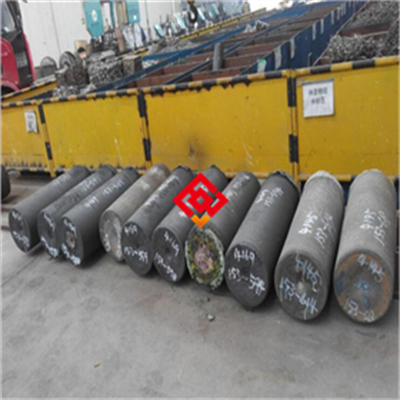

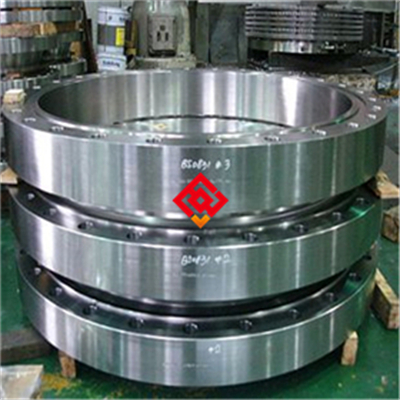

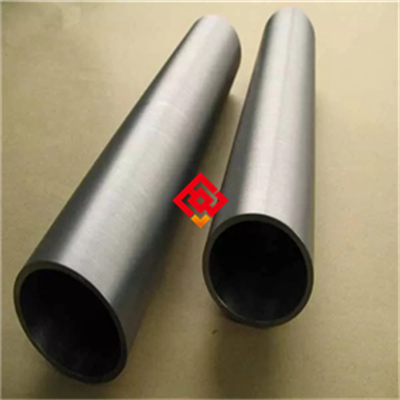

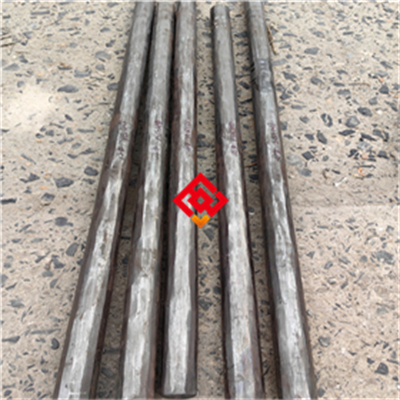

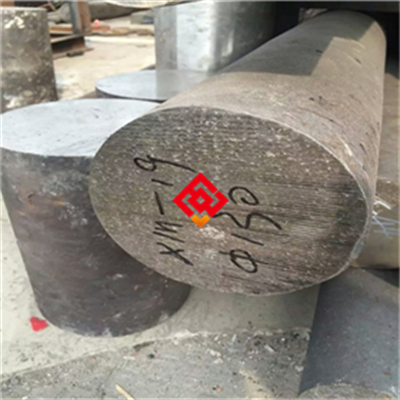

**产品规格范围**：板材厚度1.0-50mm，宽度≤2000mm，长度≤6000mm；棒材直径6-300mm；管材外径6-219mm，壁厚1-20mm；锻件按图纸定制；丝材直径0.5-6mm。

**交货状态**：板材以固溶+时效状态交货，表面经酸洗或磨光处理；棒材以固溶+时效状态交货，表面车光或磨光；管材以固溶+时效状态交货，酸洗表面。

**批次溯源码解读**：编码规则示例：MJ-GH4093-202503-18-05-12mm，其中MJ代表上海墨钜，GH4093为牌号，202503为生产年月（2025年3月），18为炉号，05为热处理批号，12mm为规格代码。用户可凭批次号向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测结果及尺寸检验数据。

## 七、注意事项

1. 避免在700-850℃长期服役时出现σ相（一种硬脆的金属间化合物相）析出，σ相会降低合金的塑性和韧性，建议在设计时控制使用温度区间。

2. 禁止接触含氯离子的高温腐蚀介质（如海水、盐酸蒸汽等），氯离子会破坏合金表面的氧化膜，引发点蚀和应力腐蚀开裂。

3. 焊接后必须进行焊后热处理（固溶+时效），以恢复焊接区的力学性能和抗腐蚀性能，严禁焊后不热处理直接使用。

4. 加工硬化倾向明显，冷加工后应及时进行中间退火（退火温度1050℃±10℃，保温后空冷），避免加工硬化导致开裂。

5. 表面划伤和磕碰会破坏氧化膜的完整性，在高温服役时可能成为裂纹源或腐蚀起点，因此加工和搬运过程中应使用软质衬垫保护表面。

6. 热处理时应注意控制冷却速度，过快冷却可能导致内应力过大，过慢冷却可能导致析出相粗化，影响性能。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-10℃至40℃，相对湿度上限为60%。板材应平放在木质或橡胶垫材上，避免直接接触地面。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：产品先用防锈纸或塑料薄膜包裹，内放干燥剂，外层采用木箱或编织袋加固包装。对于出口产品，增加真空包装或充氮包装，确保长期存储不生锈。

**运输注意事项**：运输过程中应使用专用货架或托架固定，防止滑动和碰撞。车辆必须配备防雨篷布，避免暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，防止划伤。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷产品；禁止在包装上堆压重物。

## 九、加工操作规范

**切割**：推荐采用等离子切割（切割电流根据板厚调整，如10mm板材电流150-200A，切割速度1.5-2.0m/min）或激光切割（功率2-4kW，辅助气体为氮气或氩气）。切割后应使用砂轮机打磨切割面，去除热影响区和氧化皮，打磨深度至少0.5mm。禁止使用普通砂轮片（含铁质砂轮），应使用专用不锈钢或镍基合金砂轮片，防止铁污染。

**焊接**：推荐采用钨极惰性气体保护焊（TIG），填充金属牌号选用同材质焊丝（如GH4093焊丝）或镍基合金焊丝（如ERNiCrCoMo-1）。焊接电流80-150A（根据板厚），电压12-16V，焊接速度80-120mm/min，层间温度控制在100℃以下。保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行焊后热处理（固溶1080℃+时效800℃），以消除焊接应力和恢复性能。注意事项：焊接前应彻底清理焊接区油污、氧化皮；焊接过程中保持短弧操作，防止钨极污染焊缝；禁止在通风不良环境下焊接，必须配备排烟系统。

**热处理**：固溶处理温度1080℃±10℃，保温时间按板厚每毫米1-2分钟计算（最少保温30分钟），冷却方式为空冷或油冷。时效处理温度800℃±10℃，保温16小时，空冷。注意事项：热处理前应清洗产品表面油污；固溶处理后应尽快进行时效处理，间隔不超过24小时；禁止在固溶后采用水淬冷却，防止产生裂纹。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号GH4093或更高级别的镍基高温合金（如GH4169、Inconel 718），避免使用低等级不锈钢或碳钢，防止电偶腐蚀。密封垫片应选用不含卤素（氯、氟）的垫片材料，如石墨垫片或陶瓷纤维垫片，避免在高温下释放腐蚀性气体。安装完成后，建议进行酸洗钝化处理（酸洗液为硝酸+氢氟酸混合液，钝化液为硝酸溶液），以恢复表面氧化膜的完整性。

**日常维护方法**：清洁周期建议每三个月进行一次，使用中性清洗剂（pH值6-8）或不含氯的清洁剂，清洗后用去离子水冲洗干净并吹干。对于在高温环境中使用的部件，应定期检查表面氧化层状况，如发现氧化层剥落或局部变色，应及时进行表面修复处理。

**常见故障及解决方法**：

- **表面点蚀**：原因多为接触氯离子或酸性介质。解决方法：清除腐蚀产物，用细砂纸打磨至露出金属光泽，然后重新进行酸洗钝化处理。

- **焊缝开裂**：原因多为焊接工艺不当或焊后未热处理。解决方法：清除裂纹区域，重新焊接并严格执行焊后热处理工艺。

- **变形**：原因多为热处理或长期高温服役导致。解决方法：对于轻微变形，可进行热校直（校直温度850-900℃，加压后缓慢冷却）；严重变形需更换部件。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃服。禁止徒手触碰未冷却工件，工件冷却至室温后方可进行后续操作。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭金属火灾，因为水遇高温金属会瞬间汽化膨胀，可能引发爆炸。

**切割加工安全**：操作人员必须佩戴防护面罩，等离子切割时遮光号建议为11-14号，激光切割时需佩戴专用激光防护眼镜。现场必须配备排烟系统，及时排出切割产生的金属烟尘。火花隔离要求：切割区域周围2米内不得放置易燃物品，并设置防火挡板。

**产品损坏或腐蚀后的应急处理**：如发现产品发生严重腐蚀或开裂，应立即停机隔离，切断相关介质源。操作人员应穿戴防酸手套、防护眼镜及防护服，防止接触腐蚀介质。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）进行中和处理，然后收集至专用容器。废弃物应按照危险废物（HW类，如HW17表面处理废物、HW49其他废物）进行分类，并交由有资质的危废处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4093产品时，建议从以下几个方面进行匹配：首先，根据应用场景的温度范围和腐蚀环境，确认合金的耐温等级和抗腐蚀性能是否满足要求，重点关注关键性能参数如高温持久强度（900℃/100MPa下的持久寿命）、抗热腐蚀评级、PREN值（抗点蚀当量，PREN=Cr+3.3Mo，可辅助评估抗点蚀能力）等。其次，确认认证要求，如航空领域需提供AMS标准认证，船舶领域需提供船级社认证（如DNV、BV、ABS等），石油化工领域需满足NACE MR0175标准。建议采购时要求供应商提供上海墨钜原厂质保书，并安排第三方检测（如SGS、BV）对关键性能进行验证，确保材料性能符合技术要求。对于备品备件，建议按实际使用量的10-15%储备，以保证更换时的一致性。

## 十四、价格标准

GH4093镍基高温合金板材的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求等因素影响。参考价格区间如下：普通规格板材（厚度5-20mm）约350-550元/公斤；棒材约400-600元/公斤；管材约450-700元/公斤。批量折扣政策：采购量≥1吨可享3-5%折扣；≥5吨可享5-12%折扣；≥10吨可享12-18%折扣。小批量试样（单次采购量≤50公斤）加价规则通常为上浮15-20%。如要求附加双认证（如船级社认证+ISO认证）、第三方检测（SGS/BV）或定制热处理工艺，价格根据实际服务内容另行计算。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含完整的化学成分、力学性能、无损检测结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导；如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（如化学成分、力学性能、硬度、超声波探伤等）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保客户更换需求得到满足。

**售后响应**：质量问题2小时内电话回复，48小时内出具初步解决方案。
