# GH4090镍基高温合金黑皮棒：耐900℃热强性与抗氧化性能卓越

## 一、产品概述与适用范围

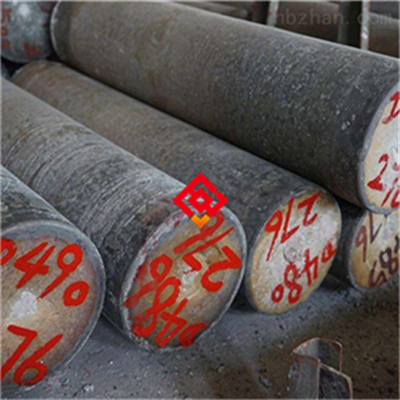

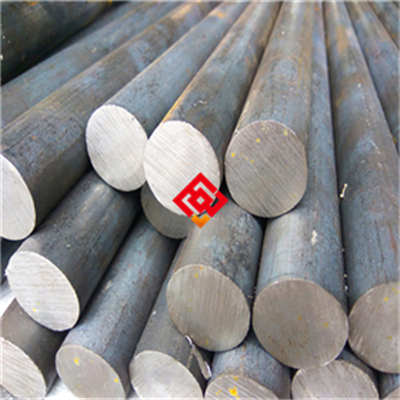

GH4090属于镍基高温合金大类，典型牌号为GH4090（国内牌号，对应国际类似牌号如Nimonic 90）。该合金是一种以镍-铬-钴为基体，通过添加钛、铝等元素进行沉淀强化的高温合金，在900℃以下具有优异的热强性（高温抗拉强度和持久强度）和抗氧化性能。GH4090黑皮棒是指热加工后未经表面车光或磨光的棒材，保留了热加工后的氧化皮表面状态，适用于后续进一步机加工或直接使用。

核心优势包括：

1. 高温强度优异：在900℃时仍保持较高的抗拉强度和持久强度，适用于高温承载部件。

2. 抗氧化性能突出：在900℃以下长期使用，表面形成致密氧化膜，抗氧化剥落能力强。

3. 热加工性能良好：可采用锻造、轧制等热加工工艺成型，组织均匀。

4. 组织稳定性高：经固溶和时效处理后，析出强化相分布均匀，长期服役性能稳定。

5. 耐燃气腐蚀：在含硫、含氧的燃气环境中具有较好的耐腐蚀能力。

该产品适用于工作温度在700℃至900℃之间的高温部件，如燃气轮机叶片、涡轮盘、高温紧固件、弹簧、密封件等。不推荐用于强还原性气氛或含高浓度卤素（如氯、氟）的腐蚀环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工和销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）等设备，并配套齐全的检测手段。公司严格执行ASTM、GB等国内外标准，全流程工艺可追溯，确保产品质量稳定可靠。

## 三、核心功能

1. **耐高温氧化功能**：GH4090在900℃以下长期暴露于空气中，表面生成致密的Cr₂O₃和Al₂O₃混合氧化膜，氧化增重率低于0.1 mg/cm²·h（典型值，以实际产品质保书为准），有效阻止氧的进一步扩散。

2. **高温承载功能**：在900℃时，抗拉强度仍可达到300 MPa以上（典型值），持久强度（100小时）不低于150 MPa，适用于高温旋转或承力部件。

3. **抗疲劳与抗蠕变功能**：经标准热处理后，合金具有细晶组织，在高温循环载荷下疲劳寿命长，蠕变速率低，适合长期高温服役。

4. **冷热加工成型功能**：GH4090在热态下（1100℃-1180℃）具有良好的塑性，可进行锻造、轧制等热加工；冷加工时需注意加工硬化倾向，但通过中间退火可恢复塑性。

## 四、技术特点

**合金设计思路**：GH4090以镍为基体，铬（约19-21%）提供抗氧化和耐腐蚀能力，钴（约15-18%）提高固溶强化效果和高温强度，钛（约2.0-2.5%）和铝（约1.0-1.5%）在时效过程中形成γ'相（Ni₃(Al,Ti)）析出强化相，是合金高温强度的主要来源。碳（约0.06-0.10%）形成少量碳化物，控制晶界强度。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）或真空自耗重熔（VAR）精炼，有效降低气体含量（氧、氮、氢）和非金属夹杂物，提高纯净度。冶炼过程全程可追溯，每炉次均进行成分分析。

**热处理制度**：典型热处理工艺为：固溶处理1080℃±10℃，保温1-2小时，水冷或油冷；时效处理750℃±10℃，保温16小时，空冷。该制度使γ'相均匀析出，获得最佳的高温性能。具体参数可根据用户要求调整。

**显微组织控制**：经标准热处理后，晶粒度控制在4-7级（ASTM标准），γ'相尺寸约20-50 nm，分布均匀，无连续网状碳化物或有害相（如σ相、Laves相）析出。通过控制固溶温度和冷却速度，可调整晶粒度和析出相形态。

**无损检测及质量保证**：棒材逐支进行超声波探伤（UT），符合GB/T 4162或ASTM E2375标准，探伤灵敏度不低于Φ1.2 mm平底孔当量。表面质量采用目视检查，必要时进行液体渗透检测（PT）。每批产品附带原厂质保书，包含化学成分、力学性能、探伤结果和尺寸检验数据。

## 五、应用领域

- **航空发动机**：用于涡轮叶片、导向叶片、燃烧室支撑件等高温部件，承受高温燃气冲刷和离心载荷。

- **燃气轮机**：用于动力涡轮叶片、密封环、高温螺栓等，要求长期在700-900℃下稳定运行。

- **石油化工**：用于高温炉管、转化炉支撑件、热交换器部件，耐高温氧化和燃气腐蚀。

- **核能工业**：用于反应堆内部高温结构件、控制棒驱动机构部件，要求高温强度和组织稳定性。

- **汽车工业**：用于高性能涡轮增压器转子、排气系统高温部件，提升发动机热效率。

- **机械制造**：用于高温弹簧、紧固件、模具等，要求高弹性极限和抗松弛性能。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳 C：0.06-0.10；铬 Cr：19.0-21.0；钴 Co：15.0-18.0；钛 Ti：2.0-2.5；铝 Al：1.0-1.5；铁 Fe：≤1.5；锰 Mn：≤0.40；硅 Si：≤0.40；磷 P：≤0.015；硫 S：≤0.010；硼 B：≤0.020；余量为镍 Ni。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度 Rm：≥1050 MPa；屈服强度 Rp0.2：≥700 MPa；延伸率 A：≥15%；断面收缩率 Z：≥20%；硬度：30-38 HRC（洛氏硬度）。

**高温力学性能（典型值，以实际产品质保书为准）**：

在900℃下：抗拉强度 Rm：≥300 MPa；屈服强度 Rp0.2：≥200 MPa；持久强度（100小时）：≥150 MPa。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.18 g/cm³；熔点：约1370-1420℃；热导率（20℃）：约11.5 W/(m·K)；电阻率（20℃）：约1.20 μΩ·m；线膨胀系数（20-900℃）：约16.0×10⁻⁶ /K；弹性模量（20℃）：约215 GPa。

**耐腐蚀/高温性能**：

抗氧化性能：在900℃空气中氧化100小时，氧化增重率≤0.1 mg/cm²·h（典型值）；抗燃气腐蚀能力：在含0.1% SO₂的空气中，900℃下腐蚀速率≤0.05 mm/年（典型值）。不适用于强还原性气氛或含氯环境。

**产品规格范围**：

黑皮棒直径：Φ20 mm - Φ300 mm；长度：1000 mm - 6000 mm（或按用户要求定尺）；可提供锻件、圆饼、环件等异形件，具体尺寸请咨询。

**交货状态**：

热加工状态（黑皮表面），未车光或磨光；可接受固溶处理（软态）或固溶+时效处理（硬态）交货，需在订单中明确。表面为热加工氧化皮，用户后续加工时需去除。

**批次溯源码解读**：

编码规则示例：MJ-GH4090-202401-1234-HT01-Φ50。其中“MJ”为上海墨钜代码；“GH4090”为牌号；“202401”为生产年月（2024年1月）；“1234”为炉号；“HT01”为热处理批号；“Φ50”为规格代码（直径50 mm）。用户可凭批次码向上海墨钜索取原厂质保书，包含完整的冶炼、加工、检测记录。

## 七、注意事项

1. **避免长期服役的温度区间**：在700-800℃长期服役时，需注意γ'相可能粗化导致强度下降，建议定期检测性能。避免在950℃以上长期使用，否则氧化加剧且组织不稳定。

2. **禁止接触的腐蚀介质**：严禁在含高浓度氯离子（如盐酸、次氯酸盐）或强还原性酸（如氢氟酸）的环境中使用，否则可能发生快速腐蚀或氢脆。

3. **焊接后必须进行热处理**：若需焊接，焊后必须进行固溶+时效处理，以恢复焊接热影响区的组织性能和消除残余应力。焊接前应预热至200-300℃。

4. **加工硬化后的中间退火要求**：冷加工（如冷拉、冷轧）时，变形量超过15%后应及时进行中间退火（1080℃，空冷），否则可能导致开裂或表面裂纹。

5. **表面划伤的风险**：黑皮棒表面氧化皮较硬，搬运和加工时避免硬物磕碰，划伤可能成为应力集中源或腐蚀起点。后续机加工时建议去除表面氧化皮。

6. **热处理敏感性**：固溶温度过高（超过1100℃）可能导致晶粒粗化，降低高温性能；时效温度过低或时间不足，γ'相析出不充分，强度下降。必须严格按照推荐工艺执行。

## 八、存储与运输指南

**存储环境要求**：

存放于干燥、通风良好的室内仓库，温度控制在-10℃至40℃之间，相对湿度不超过60%。棒材应放置在木质或橡胶垫层上，不得直接接触水泥地面或金属地面。禁止与酸、碱、盐类化学品、重金属粉末、活性气体（如氯气、二氧化硫）等混放，防止交叉污染或腐蚀。

**包装规范**：

黑皮棒表面涂防锈油（或按用户要求），外层包裹塑料薄膜，内加干燥剂。根据尺寸和重量，采用木箱、铁皮捆扎或编织袋包装。每捆（箱）附有标签，注明牌号、规格、炉号、重量、生产日期。出口包装需符合海运防潮要求。

**运输注意事项**：

运输过程中应固定牢固，防止滚动和碰撞。使用防水篷布遮盖，防止雨淋和暴晒。吊装时使用专用吊具或柔性吊带，禁止使用钢丝绳直接接触棒材表面，以免压伤或划伤。严禁抛掷、踩踏或重物挤压。

**明确标注禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用钢丝绳直接吊装；禁止在包装破损时继续存放。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（推荐使用双金属带锯条，齿距4-6 TPI，切割速度20-40 m/min，进给量0.05-0.15 mm/齿）；或等离子切割（电流100-300 A，切割速度200-500 mm/min）；也可采用激光切割（功率2-5 kW）或水刀切割。切割后，切割面应打磨去除热影响区和毛刺，打磨深度至少0.5 mm。禁止使用普通砂轮片（可能引入杂质或导致表面过热裂纹）。注意事项：切割过程中应充分冷却，防止局部过热。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属推荐使用同材质焊丝（如GH4090焊丝）或镍基合金焊丝（如ERNiCrCo-1）。焊接参数：TIG焊接电流80-150 A，电压12-18 V，焊接速度50-150 mm/min；层间温度控制在100-200℃。保护气体：99.99%纯度氩气，流量10-20 L/min。焊后必须进行热处理：固溶1080℃×1小时，水冷+时效750℃×16小时，空冷。注意事项：焊接前应清除表面氧化皮和油污；禁止使用含硫或含氯的焊剂。详细焊接工艺参数包请向上海墨钜索取。

**热处理**：

固溶处理：加热至1080℃±10℃，保温时间按截面厚度计算（每25 mm厚度保温1小时），水冷或油冷。注意事项：冷却速度应足够快，防止γ'相过早析出；禁止炉冷，否则性能下降。

时效处理：加热至750℃±10℃，保温16小时，空冷。注意事项：时效温度偏差不得超过±10℃，否则影响析出相尺寸和分布。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质推荐使用同等级或更高级别的镍基高温合金（如GH4090、GH4169等），避免使用异种金属（如碳钢、不锈钢）直接接触，防止电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材料，如石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）或含氯橡胶垫片。安装后，若需酸洗钝化，应使用专用镍基合金酸洗液（如硝酸10%+氢氟酸2%），避免使用含盐酸的酸洗液。清洁时使用中性清洗剂，禁止使用含氯溶剂。

**日常维护方法**：

清洁周期：根据服役环境，每3-6个月进行一次表面清洁。清洗剂类型：中性清洗剂（pH 6-8）或不含氯的工业酒精。清洗后用去离子水冲净并干燥。若表面出现轻微氧化，可用细砂纸（600目以上）打磨后重新钝化。长期停用时应涂防锈油并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：可能由氯离子或硫化物引起。处理方法：清除腐蚀产物，打磨至金属光泽，重新钝化；若点蚀深度超过壁厚的10%，建议更换部件。预防措施：避免接触含氯介质，定期清洁。

2. **焊缝开裂**：多因焊接工艺不当或焊后未热处理。处理方法：清除裂纹区域，重新焊接并按要求进行焊后热处理。预防措施：严格控制层间温度和焊后热处理制度。

3. **变形**：高温下长期服役可能导致蠕变变形。处理方法：若变形量在允许范围内，可进行热校形（加热至900-1000℃，加压校形后重新热处理）；若超限则需更换。预防措施：优化设计，避免超温超载。

## 十一、安全警示与应急处理

**高温操作安全**：

操作高温工件（如热处理后的棒材）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐热型）和阻燃服。禁止触碰未冷却工件（温度可能超过100℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止高温金属遇水爆炸或产生氢气）。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号：等离子切割≥12号，激光切割≥14号），佩戴防尘口罩和防噪声耳塞。现场应安装排烟系统，及时排出切割产生的烟尘（含金属氧化物）。切割区域应设置火花隔离屏障，防止引燃易燃物。

**产品损坏或腐蚀后的应急处理**：

若发现GH4090部件损坏或腐蚀泄漏（如在化工装置中），应立即停机隔离，切断介质源（如关闭阀门）。操作人员应穿戴防护服、防酸碱手套和护目镜。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器中。废弃物分类：含镍、铬、钴的金属废弃物属于危险废物（HW类，如HW17表面处理废物或HW49其他废物），应交由有资质的危废处理单位处置，严禁随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从选材到加工的全流程指导。

## 十三、购买建议

在选购GH4090镍基高温合金黑皮棒时，建议从以下方面综合评估：

- **应用场景匹配度**：确认工作温度是否在700-900℃之间，环境是否含强氧化性或燃气腐蚀介质，是否需承受高应力或疲劳载荷。

- **关键性能参数**：重点关注高温持久强度（900℃/100小时值）、抗氧化增重率、室温力学性能（抗拉、屈服、延伸率）和硬度。可要求提供PREN值（耐点蚀当量）作为耐腐蚀参考，但GH4090主要关注高温性能而非耐点蚀。

- **认证要求**：根据行业需要，可要求提供船级社认证（如CCS、DNV）、NACE MR0175（抗硫化氢应力腐蚀）或ISO 9001体系认证。航空领域应用需提供AMS或航标认证。

- **备品备件比例**：建议首次采购时预留10-20%的备品，用于替换或试验。批量采购时可与上海墨钜协商备品储备方案。

建议用户核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤结果与订单一致。如有必要，可要求提供第三方检测报告（如SGS、BV）以验证性能，相关费用可协商。

## 十四、价格标准

GH4090镍基高温合金黑皮棒的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下（以实际询价为准）：

- 小批量（≤1吨）：约250-350元/公斤

- 中批量（1-5吨）：约200-280元/公斤

- 大批量（≥5吨）：约160-240元/公斤，可享5-12%折扣

- 小批量试样（≤50公斤）：加价15-20%，约300-420元/公斤

附加技术要求（如双认证、第三方检测、定制热处理、特殊尺寸公差等）将增加额外费用，具体请咨询。提示：具体报价请联系曾先生获取精确订单报价，价格随镍、铬、钴等原料市场行情波动。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分不符、非金属夹杂超标、探伤不合格等）导致失效的，上海墨钜免费更换或退款。因用户加工或使用不当造成的损坏不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均为纸质版和电子版双份。

**技术支持**：提供24小时内远程技术指导（电话、邮件、视频）。如需现场服务（如焊接指导、热处理工艺调试），48小时内工程师抵达客户现场（国内范围）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担。非常规检测（如高温持久试验、蠕变试验、氧化试验）费用另计。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保用户长期运维无忧。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。紧急情况可启动绿色通道，优先处理。
