# GH4698镍基高温合金板料：高温高强抗蠕变性能优异

## 一、产品概述与适用范围

GH4698是一种以镍为基体、通过钼、铝、钛等元素进行固溶强化和时效强化的变形高温合金，属于镍基高温合金大类。该牌号是我国自主研发的高温合金品种，对应于国际类似牌号如Inconel 718的改进型，但在抗蠕变性能和长期组织稳定性方面进行了专项优化。GH4698合金在650℃至850℃温度范围内具有优异的高温强度、抗蠕变性能和抗氧化能力，短时使用温度可达950℃。其核心优势包括：一是高温持久强度高，在700℃/1000小时条件下持久强度可达300MPa以上（典型值，以实际产品质保书为准）；二是抗蠕变性能优异，蠕变速率低，适合长期承载部件；三是热疲劳抗力好，能够承受频繁的温度循环变化；四是组织稳定性强，长期服役过程中析出相粗化缓慢，性能衰减可控。该产品特别适用于航空发动机涡轮盘、燃气轮机叶片、高温紧固件、核电热交换器管板等对高温强度和长期可靠性要求严苛的工况环境。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及电渣重熔炉（ESR）等高端装备，能够实现从原料配比到成品出库的全流程工艺可追溯。公司严格执行ASTM、GB/T、AMS等国内外标准，对每一批次的GH4698合金板料进行化学成分、力学性能、无损检测等全面检验，确保产品品质稳定可靠。凭借多年在特殊钢及高温合金领域的技术积累，上海墨钜已成为国内多家航空、能源及化工企业的高温合金合格供应商。

## 三、核心功能

GH4698镍基高温合金板料具备以下核心功能：

第一，耐高温氧化与腐蚀功能。在850℃空气介质中，合金表面可形成致密的氧化铬和氧化铝复合膜（氧化膜主要由Cr2O3和Al2O3构成），有效阻止基体进一步氧化，氧化增重率在100小时试验条件下低于0.15mg/cm²（典型值，以实际产品质保书为准）。

第二，高温高强承载功能。在700℃时，合金的抗拉强度仍可保持在850MPa以上（典型值，以实际产品质保书为准），能够承受高温环境下的机械应力，适用于涡轮盘、压气机盘等旋转部件。

第三，抗蠕变与抗松弛功能。通过γ′析出相（Ni3(Al,Ti)型金属间化合物）的弥散强化作用，合金在高温长期应力作用下变形速率极低，蠕变断裂寿命显著优于常规奥氏体不锈钢。在650℃/400MPa条件下，蠕变断裂寿命可超过500小时（典型值，以实际产品质保书为准）。

第四，良好的冷热加工成形性。GH4698在固溶状态下具有较好的塑性，可通过锻造、轧制、冲压等工艺成形为板、棒、盘等形状。同时，该合金可采用钨极氩弧焊（TIG）和电子束焊进行连接，焊后通过适当热处理可恢复接头性能。

## 四、技术特点

GH4698合金的技术特点主要体现在以下几个方面：

合金设计思路方面，该牌号通过提高铝、钛含量以增加γ′析出相体积分数（典型体积分数为35%至45%），同时添加钼元素进行固溶强化，并控制碳、硼、锆等微量元素含量以优化晶界状态，从而在高温强度与组织稳定性之间取得平衡。关键合金元素的作用包括：铝和钛是形成强化相γ′的主要元素；钼通过溶入基体提高固溶强化效果并降低层错能，延缓蠕变；铬提供抗氧化和耐腐蚀能力；硼和锆改善晶界强度，抑制蠕变孔洞的形成。

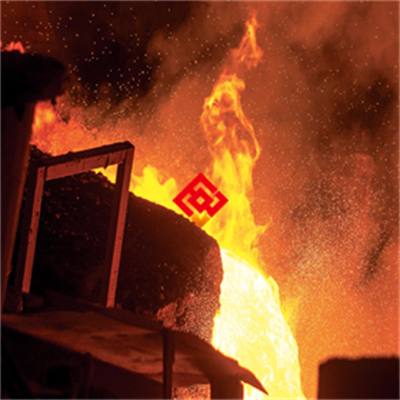

冶炼工艺方面，GH4698采用真空感应熔炼（VIM）加真空自耗重熔（VAR）的双联工艺路线。VIM阶段完成合金化并去除气体和低熔点杂质，VAR阶段进一步降低杂质元素含量、改善铸锭凝固组织、减少偏析。对于要求更高的应用，还可增加电渣重熔（ESR）工序。所有铸锭均经过超声波探伤确认内部质量合格后方可进入热加工工序。

热处理制度方面，GH4698的标准热处理工艺为：固溶处理温度1120℃±10℃，保温2小时至4小时后油冷或水冷；随后进行时效处理，一级时效温度800℃±10℃，保温8小时至16小时后空冷；二级时效温度700℃±10℃，保温16小时至24小时后空冷。该制度可使γ′析出相尺寸控制在20nm至50nm范围内，获得最佳的强化效果。

显微组织控制方面，通过控制锻造比和热加工温度，GH4698的晶粒度可稳定在ASTM 4级至7级之间。γ′析出相呈球形或立方体形均匀分布在γ基体上，晶界处无连续碳化物膜，避免晶界弱化。δ相（Ni3Nb型）含量控制在3%以下，防止其对塑性和韧性的不利影响。

无损检测及质量保证方面，所有GH4698板料均按照ASTM A578标准进行100%超声波探伤，检测灵敏度不低于φ1.2mm平底孔当量。根据用户要求，还可进行涡流探伤、液体渗透检测（PT）以及光谱分析验证化学成分。每件产品均附有可追溯的质保书，涵盖冶炼炉号、热处理批号、检测数据等信息。

## 五、应用领域

GH4698镍基高温合金板料广泛应用于以下行业及部件：

航空发动机领域：用于制造涡轮盘、压气机盘、密封环、高温紧固件等关键热端部件，能够在650℃至800℃的长期服役条件下保持结构完整性。

燃气轮机领域：适用于燃气轮机的燃烧室衬套、过渡段、叶片和轮盘等高温部件，满足频繁启停工况对热疲劳性能的要求。

核电工业领域：用于核反应堆中高温高压蒸汽环境下的热交换器管板、支撑结构件和堆内构件，具有良好的抗辐照和抗应力腐蚀性能。

石油化工领域：应用于乙烯裂解炉管支撑件、高温反应器内件、催化剂再生装置等，能够抵抗含硫、含氯等腐蚀性介质的高温侵蚀。

机械制造领域：用于高温模具、热挤压冲头、热处理工装夹具等，能够承受反复加热和冷却循环而不发生热疲劳开裂。

## 六、产品详细参数

化学成分（重量百分比，wt%）：镍（Ni）余量；铬（Cr）16.0%至20.0%；钼（Mo）3.0%至5.0%；铝（Al）1.5%至2.5%；钛（Ti）1.5%至2.5%；铁（Fe）≤2.0%；碳（C）≤0.08%；锰（Mn）≤0.50%；硅（Si）≤0.50%；磷（P）≤0.015%；硫（S）≤0.010%；硼（B）0.003%至0.010%；锆（Zr）0.02%至0.08%。其余元素含量应符合GB/T 14992标准要求。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度Rm≥1100MPa；屈服强度Rp0.2≥850MPa；延伸率A≥18%；断面收缩率Z≥20%；布氏硬度HBW 320至380。700℃高温力学性能典型值：抗拉强度Rm≥850MPa；屈服强度Rp0.2≥650MPa；延伸率A≥15%。

物理性能：密度8.35g/cm³；熔点1320℃至1380℃；热导率（20℃）11.2W/(m·K)，（700℃）22.5W/(m·K)；电阻率（20℃）1.25μΩ·m；线膨胀系数（20℃至700℃）15.8×10⁻⁶/℃；弹性模量（20℃）205GPa。

耐腐蚀与高温性能：在空气中800℃氧化100小时，氧化增重率≤0.15mg/cm²；在650℃/400MPa条件下，蠕变断裂寿命≥500小时（典型值，以实际产品质保书为准）；临界点蚀温度（CPT）在3.5%NaCl溶液中≥50℃。

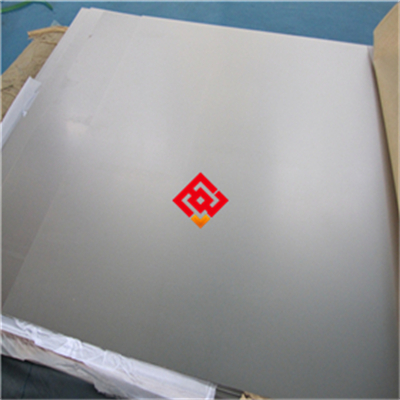

产品规格范围：板料厚度2mm至60mm，宽度500mm至2000mm，长度1000mm至6000mm；也可根据用户要求提供定制尺寸的板材、锻件或圆棒。

交货状态：固溶处理加完全时效（双级时效）状态交货，表面经酸洗或喷砂处理，去除氧化皮。也可根据用户要求提供固溶态未时效或退火态产品。

批次溯源码解读：编码规则为“MJ-GH4698-年月-炉号-热处理批号-规格代码”，例如“MJ-GH4698-202501-2408-HT03-12.5×1500×3000”，其中“MJ”代表上海墨钜，“GH4698”为牌号，“202501”表示生产年月，“2408”为熔炼炉号，“HT03”为热处理批号，“12.5×1500×3000”为板料厚度×宽度×长度规格。用户可通过该编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

使用GH4698镍基高温合金板料时需特别注意以下事项：第一，该合金在550℃至650℃温度区间长期服役时，存在γ′相粗化和有害相析出的风险（如σ相和μ相），可能导致强度下降和脆化，因此应尽量避免在此温度区间长时间停留。第二，合金对含硫和含氯的高温腐蚀介质敏感，在含硫气氛中服役时需评估腐蚀速率，必要时增加涂层保护。第三，焊接后必须进行去应力退火或完全热处理（固溶加时效），否则焊接残余应力与服役应力叠加可能引发焊缝热影响区开裂。第四，该合金加工硬化倾向明显，冷加工变形量超过15%时需要进行中间退火处理（退火温度1080℃至1120℃，保温后快速冷却），以防止加工硬化导致开裂。第五，表面划伤和磕碰是应力集中源，在高温服役条件下可能发展为疲劳裂纹，因此加工和搬运过程中应严格保护表面质量，禁止使用铁锤敲击或与碳钢工具直接接触。

## 八、存储与运输指南

存储环境要求：GH4698板料应存放于干燥、通风的室内仓库，环境温度保持在5℃至40℃范围内，相对湿度不超过60%。板材应放置在木质或橡胶垫材上，离地高度不小于200mm，严禁直接接触水泥地面。禁止与酸、碱、盐、重金属粉末、碳钢粉末等腐蚀性或污染性物质混存。

包装规范：板料采用塑料薄膜包裹密封，内置干燥剂（硅胶或分子筛），外层用木箱或编织袋加固。对于厚度小于5mm的薄板，板间应夹放中性纸或泡沫垫片，防止表面划伤。每件包装外附有标签，标明牌号、规格、批号、数量及生产日期。

运输注意事项：运输过程中板材应平放或侧放并可靠固定，防止滑动和碰撞。车辆应配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或带橡胶护套的钢丝绳，禁止钢丝绳直接接触板料表面。装卸过程中应轻拿轻放，禁止抛掷、踩踏或重物挤压。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或使用金属工具直接敲击板面。

## 九、加工操作规范

切割加工：推荐采用等离子切割、激光切割或水刀切割方法。等离子切割时，电流设定为每毫米板厚80A至120A，切割速度根据板厚调整（如10mm板厚切割速度约1.5m/min至2.5m/min）。激光切割推荐使用光纤激光器，功率4kW至8kW，辅助气体为高纯氮气（纯度≥99.995%）。水刀切割适合厚度大于20mm的板材，磨料为石榴砂。切割后热影响区需用砂轮或铣刀去除至少2mm，以消除微裂纹和氧化层。注意事项：禁止使用普通氧化铝砂轮片进行打磨，应使用碳化硅或白刚玉专用砂轮；切割过程中需使用冷却液防止过热；切割边缘应进行圆角处理，避免尖角应力集中。

焊接加工（如适用）：推荐采用钨极氩弧焊（TIG）方法，填充金属选用与母材同牌号的焊丝（如GH4698焊丝）或性能更优的Inconel 718焊丝。焊接参数：焊接电流80A至160A（根据板厚调整），电弧电压10V至15V，焊接速度80mm/min至150mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），流量8L/min至15L/min。焊后必须进行去应力退火处理：温度870℃±10℃，保温2小时至4小时后炉冷至500℃以下再空冷。注意事项：焊接前需对坡口进行机械清理并脱脂；禁止在潮湿环境或风速大于2m/s的条件下施焊；禁止使用含氯的清洗剂清洗焊道。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理加工：固溶处理温度1120℃±10℃，保温时间按板厚每25mm保温1小时计算，最少不低于2小时，冷却方式为油冷或水冷。时效处理：一级时效800℃±10℃，保温8小时至16小时，空冷；二级时效700℃±10℃，保温16小时至24小时，空冷。注意事项：固溶加热时需控制升温速率，避免热应力过大导致变形；禁止在固溶后缓慢冷却（如炉冷），否则γ′相会粗化并降低强度；时效后空冷速度应均匀，避免局部冷却过快造成残余应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件（螺栓、螺母、垫圈）应选用与GH4698同材质或更高级别的镍基高温合金（如GH4169或Inconel 718），避免使用碳钢或不锈钢连接件，防止高温下因热膨胀系数差异导致松动或接触腐蚀。密封垫片应选用不含卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯垫片（PTFE垫片），以免在高温下释放腐蚀性气体。安装完成后，应对焊接接头和加工表面进行酸洗钝化处理（酸洗液配方：硝酸10%至15%+氢氟酸1%至3%，温度40℃至50℃，浸泡时间15分钟至30分钟），随后用去离子水冲洗干净并干燥。

日常维护方法：清洁周期建议每3个月一次，使用中性清洗剂（pH值6至8）和软布擦拭表面，禁止使用含氯、含氟或含硫的清洗剂。对于高温服役后的表面氧化层，可采用喷砂或化学清洗方法去除，但需注意保护基体不受损伤。在停炉或停机期间，应对高温部件进行防锈防氧化处理，可喷涂高温防氧化涂料或覆盖干燥惰性气体保护。

常见故障及解决方法：第一，表面点蚀——通常由氯离子或硫化物引起，处理措施为清除腐蚀产物，对点蚀坑进行打磨修补，并检查服役环境是否引入腐蚀介质。第二，焊缝开裂——多由焊接残余应力或热处理不当导致，处理措施为打磨裂纹并重新焊接，焊后严格执行去应力退火工艺。第三，高温蠕变变形——表现为部件尺寸增加或扭曲，处理措施为检查实际服役温度是否超过设计值，必要时更换部件并调整工况参数。

## 十一、安全警示与应急处理

高温操作安全：在接触高温工件时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃工作服。严禁徒手触碰未冷却至室温的工件，工件冷却至100℃以下方可进行后续操作。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以免高温金属遇水发生剧烈反应导致飞溅或爆炸。

切割加工安全：操作人员必须佩戴防护面罩（遮光号根据切割方法选择，等离子切割推荐遮光号12至14），并确保排烟系统正常运行，及时排出切割产生的金属烟尘和有害气体。切割区域应设置火花隔离屏障，防止高温火花引燃周围可燃物。

产品损坏或腐蚀后的应急处理：若发现GH4698部件发生破损或腐蚀泄漏，应立即停机并隔离故障区域，切断介质源（如高温气体、腐蚀性流体）。操作人员需穿戴防酸防碱防护服和呼吸器（根据接触介质类型选择），对泄漏介质进行中和收集（如酸液用碳酸氢钠中和，碱液用稀醋酸中和），废弃物应按照危险废物类别（如HW06有机溶剂废物或HW17表面处理废物）分类收集，交由有资质的处理机构处置。严禁直接排入下水道或自然环境。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选型到加工应用的完整技术支持。

## 十三、购买建议

在选购GH4698镍基高温合金板料时，建议从以下几个方面进行综合评估：首先，根据应用场景匹配度确认产品牌号，若服役温度超过800℃或需更高的抗蠕变性能，可考虑升级至GH4099或GH4648等更高级别牌号。其次，关注关键性能参数，如PREN值（点蚀当量，GH4698的PREN值约为32至38）、高温持久强度、硬度等，确保满足设计图纸要求。第三，确认认证要求，对于出口或特殊行业应用（如航空、核电），需核实是否具备船级社认证（如DNV、BV、Lloyd's）、NACE MR0175认证或ISO 9001体系认证。第四，建议采购时按实际使用量的1.1倍至1.2倍备料，以备加工损耗和返修更换。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，确保产品符合标准要求。

## 十四、价格标准

GH4698镍基高温合金板料的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求等多种因素影响。参考价格区间如下：厚度2mm至10mm的薄板，价格约为每公斤280元至380元；厚度10mm至30mm的中厚板，价格约为每公斤250元至340元；厚度30mm至60mm的厚板，价格约为每公斤220元至300元。以上为固溶加时效状态交货的参考价格，不含运费和税费。批量折扣政策：单批次采购量≥5吨可享受5%至12%的折扣，具体折扣幅度根据牌号和规格协商确定。小批量试样加价规则：单批次采购量低于100公斤的试样订单，价格通常上浮15%至20%。如需特殊附加要求（如双认证、第三方检测、定制热处理、特殊尺寸公差等），需另行加收相关费用。提示：具体报价请联系曾先生获取精确订单报价，以实际询价确认为准。

## 十五、服务与保障

质保期：自产品交付之日起12个月内，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致部件失效的，上海墨钜将免费更换同规格产品或全额退款。

技术资料：随货提供中英文质保书（含化学成分分析报告、力学性能测试数据、无损检测报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）以及推荐加工工艺规程。

技术支持：上海墨钜承诺24小时内提供远程技术指导服务（电话或视频方式）；如需现场技术支持，工程师将在48小时内抵达客户现场，协助解决加工或使用过程中的技术问题。

检测服务：可根据客户要求安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。非常规检测项目（如高温持久试验、蠕变试验、腐蚀试验等）费用另行协商。

备品保障：产品停产后五年内，上海墨钜仍可提供同质替代材料或定制加工服务，确保客户设备的长期运维需求。

售后响应：质量问题反馈后2小时内给予回复，48小时内出具初步处理方案。对于紧急问题，可启动绿色通道，优先安排补货或退换货。
