适配漳州本地公建 / 医院 / 商业综合体落地，贴合漳州市住建局建筑能耗接入、CIM 平台对接、福建绿建节能政策要求，三层架构闭环：电力监控（配电底层）→BA 楼宇自控（设备控制层）→综合能源平台（能碳决策层），三系统数据互通、指令双向联动漳州市住房和城乡建设局。

一体化管控大屏

CIM能耗可视化

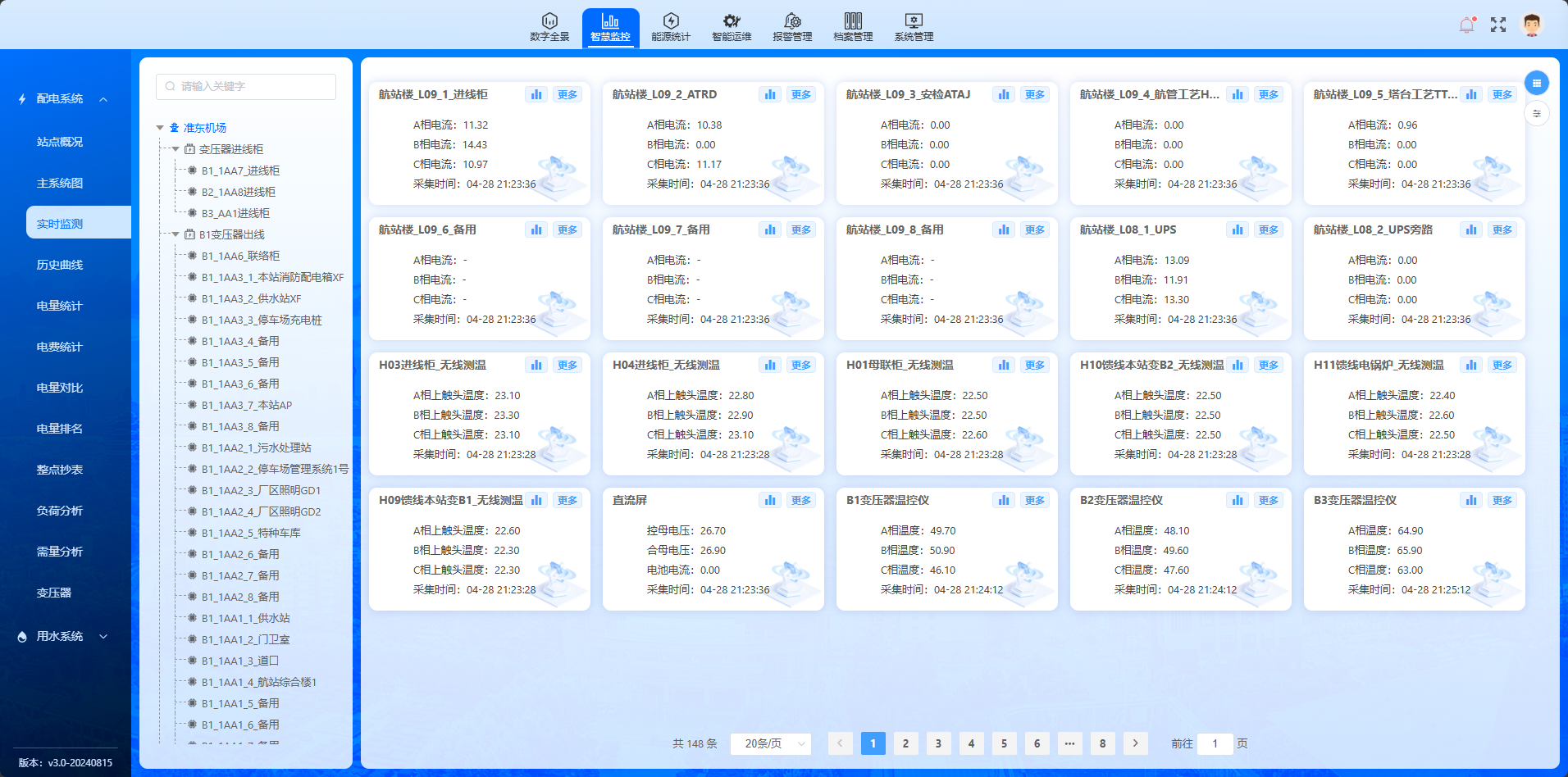

平台架构界面

一、三大系统分工与集成逻辑

1、电力监控系统（配电安全底座，底层数据源）

管控范围：高低压配电室、变压器、柴油发电机、UPS、母线、各级出线回路、电能质量治理装置

实时监测：三相电压 / 电流、功率、功率因数、谐波、三相不平衡、电压闪变、变压器温升、断路器分合闸状态、故障告警（过流 / 短路 / 漏电）；

电能质量治理联动：监测谐波超标、电压异常时，联动 APF/SVG 治理设备投切，同步推送数据至能源平台、BA 系统；

分项用电采集：各楼层、科室、空调 / 照明动力分回路电表计量，为能耗拆分提供原始用电数据；

本地冗余：配电室就地触控屏，断网可独立查看配电参数，适配福建台风多雨供电波动工况。

2、BA 楼宇自控系统（机电执行中枢，中间控制层，DDC+KNX 双方案，含海格 KNX 智能照明）

管控：冷热源机组、冷却 / 冷冻水泵、冷却塔、新风 / 空调机组、排风机、给排水泵、公共区域 KNX 智能照明、电动遮阳

暖通群控：冷水机组连锁启停顺序（冷却塔→冷却泵→冷冻泵→主机），焓值算法优化新风，冷站综合 EER 提升至 5.0+，对标漳州既有建筑节能改造标准福建省住房和城乡建设厅；

KNX 海格照明联动：病区 / 公共区人体感应、日光调光、分时段场景（日间运营 / 夜间值守 / 消防联动），消防信号触发全区域应急照明开启、空调停机；

负荷联动：电力监控上报配电过载预警时，BA 自动下调非关键空调、照明负荷，保障一级负荷供电；

协议：BACnet/IP、Modbus TCP，向上对接综合能源平台接收优化指令，向下对接现场 DDC、KNX 执行器。

3、综合能源管理平台（能碳决策大脑，顶层管理）

整合电力监控用电数据 + BA 设备运行能耗，满足漳州住建能耗平台、漳州通 APP 数据接入要求漳州市住房和城乡建设局

分项能耗统计：按建筑分区、业态（门诊 / 住院 / 机房 / 商铺）拆分电、水、冷、热能耗，自动生成国网 / 住建合规能耗报表；

AI 节能优化：峰谷电价智能调度，低谷蓄冷、高峰削减非必要负荷；AI 负荷预测，提前优化 BA 空调运行策略；

碳核算管理：自动核算 Scope2 外购电碳排放，对接漳州城市 CIM 能耗监测平台、地方碳监管系统漳州市住房和城乡建设局；

异常溯源：能耗突增自动溯源：配电侧（线路损耗 / 谐波）or 设备侧（风机空转、空调故障），分别推送电力运维、BA 维保工单；

拓展预留：后期接入屋面光伏、储能、充电桩，实现园区微网综合调度。

二、漳州本地化适配亮点

政策对接：预留接口直连漳州市住建局建筑能耗监测平台、漳州通移动端，满足福建绿色建筑、公共建筑能耗在线监管验收漳州市住房和城乡建设局；

气候适配：闽南高温高湿，BA 优化空调除湿逻辑，雨季提升机房除湿机组联动频次，降低电气凝露故障、减少配电损耗；

节能指标：整体综合节能 28%~38%，空调系统节电 35%+、公共照明节电 30%+，对标漳州公建改造标杆项目节能成果福建省住房和城乡建设厅；

电能质量适配：针对闽南电网电压波动大、民用谐波干扰问题，电力监控 + 能源平台联动无功补偿、谐波治理装置，保障精密设备（医疗 / 弱电）供电稳定。

三、系统闭环联动流程（数据上行、指令下行）

上行采集：电力监控上传配电参数、分项用电量→BA 上传空调 / 照明设备实时功耗→全部汇总至综合能源平台做能效分析；

决策下发：能源平台分析出节能策略 / 过载预警→下发指令：

配电异常→下发电力监控，触发保护告警 + 无功投切；

能耗偏高→下发 BA 系统，自动调低空调设定温度、关停闲置照明；

故障联动：配电室跳闸 / 谐波超标→电力监控报警→能源平台弹窗→BA 联动关停后端大功率设备，优先保障一级负荷供电。
