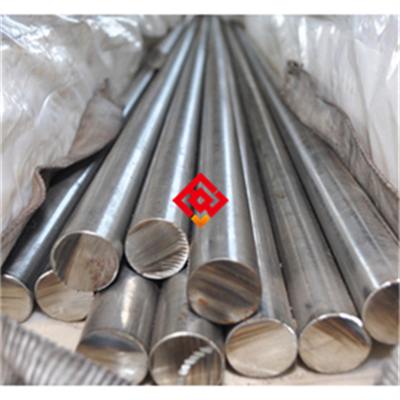

GH4049镍基高温合金黑皮棒GH4049耐900℃高强抗蠕变抗氧化性优异

# GH4049镍基高温合金黑皮棒——耐900℃高强抗蠕变抗氧化性优异

## 一、产品概述与适用范围

GH4049镍基高温合金属于沉淀硬化型镍基高温合金，典型牌号为GH4049（对应俄罗斯ЭП693或美国类似牌号Waspaloy的改进型）。该合金以镍为基体，通过加入大量钴、铬、钼、铝、钛等强化元素，在900℃以下具有优异的高温强度、抗蠕变性能和抗氧化能力。其使用温度范围通常在700℃至950℃之间，短时使用温度可达1000℃。核心优势包括：一、在900℃时仍保持较高的抗拉强度和持久强度，适用于热端部件；二、良好的抗高温氧化性能，表面形成致密氧化膜，氧化增重率低；三、具有优良的抗蠕变性能，在高温长期载荷下变形量小；四、组织稳定性好，长期服役后析出相粗化缓慢；五、冷热加工性能良好，可进行锻造、轧制等热加工成型。该产品适用于航空发动机涡轮盘、叶片、燃烧室部件、航天火箭发动机结构件、高温模具及石化高温反应器等对高温强度和抗氧化有严苛要求的工况。

## 二、品牌与产地

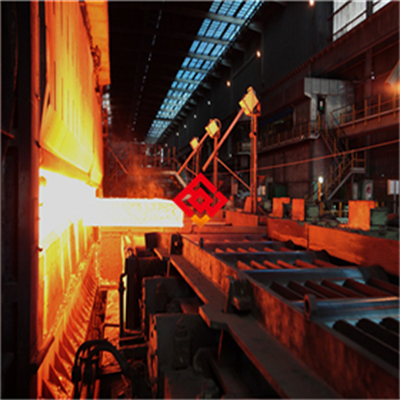

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉、电渣重熔炉以及精锻机、轧机等热加工设备，严格执行ASTM、AMS、GB/T等国内外标准，全流程工艺可追溯。公司具备完善的质量管理体系，从原材料入厂到成品出厂，每道工序均进行严格检验，确保产品性能稳定可靠。GH4049镍基高温合金黑皮棒是公司核心产品之一，广泛应用于航空航天、能源、化工等高端制造领域。

## 三、核心功能

GH4049镍基高温合金黑皮棒具备以下核心功能：

1. 耐900℃高温强度：在900℃时，抗拉强度仍可达到700MPa以上，屈服强度不低于600MPa（典型值，以实际产品质保书为准），确保高温工况下的结构完整性。该合金在800℃至950℃范围内的高温持久寿命显著优于普通镍基合金，适用于承受高应力的热端部件。

2. 优异的抗高温蠕变性能：在900℃、200MPa应力条件下，持久寿命可达100小时以上（典型值），蠕变速率低，长期服役变形量可控，适用于燃气轮机涡轮盘、叶片等需要长时间稳定工作的部件。

3. 良好的抗氧化性能：在900℃空气中连续氧化100小时后，氧化增重率小于0.5mg/cm²（典型值），表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧气向内扩散。该合金在含硫、含氧的高温腐蚀环境中仍能保持较好的抗氧化性。

4. 良好的热加工与成型性能：该合金在1050℃至1150℃范围内具有较好的热塑性，可进行锻造、轧制、挤压等热加工成型，变形抗力适中，不易开裂。黑皮棒状态保留了热加工后的原始表面，便于后续机械加工。

5. 组织稳定性与抗疲劳性能：通过合理的合金成分设计和热处理制度，该合金在长期高温服役后γ'强化相（一种以Ni₃(Al,Ti)为主的金属间化合物，是镍基高温合金的主要强化相）粗化速率低，组织稳定性好。同时，该合金具有较好的低周疲劳和高周疲劳性能，适用于循环载荷工况。

## 四、技术特点

GH4049镍基高温合金的技术特点主要体现在以下几个方面：

**合金设计思路**：该合金以镍为基体，加入约15%的钴提高固溶强化效果和抗蠕变性能，约10%的铬提供抗氧化和抗腐蚀能力，约5%的钼和3%的钨进一步强化基体并提高高温强度，约2%的铝和2.5%的钛形成γ'强化相（Ni₃(Al,Ti)），该强化相在高温下仍能保持较高的体积分数和稳定性。同时加入少量硼和锆强化晶界，提高持久寿命。碳含量控制在0.1%以内，形成适量碳化物强化晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后进行真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼。VIM工艺可有效去除气体和低熔点杂质，VAR或ESR进一步降低硫、氧含量，提高合金纯净度，减少非金属夹杂物，保证材料在高温下的疲劳和持久性能。冶炼全过程在真空或惰性气氛下进行，防止合金元素氧化。

**热处理制度**：标准热处理制度为：固溶处理1080℃±10℃，保温4小时，油淬或快速空冷；随后进行时效处理，分为两个阶段：第一阶段时效845℃±5℃，保温24小时，空冷；第二阶段时效760℃±5℃，保温16小时，空冷。该双时效制度使γ'相（强化相）以合适尺寸和均匀分布析出，同时控制晶界碳化物形态，获得最佳的高温强度与塑性匹配。具体热处理参数可根据用户要求调整。

**显微组织控制**：通过控制固溶温度和时间，将晶粒度控制在4-6级（ASTM标准），避免晶粒过度粗化。时效后γ'相尺寸控制在0.1-0.5μm，体积分数约40%。同时控制晶界M₂₃C₆型碳化物（一种以铬为主的碳化物，在晶界析出可强化晶界）的连续或半连续分布，提高晶界强度。通过δ相（一种针状或片状析出相，过量时会降低塑性）含量控制，避免塑性下降。

**无损检测及质量保证**：黑皮棒产品100%进行超声波探伤（UT），按ASTM E2375或GB/T 4162标准执行，确保内部无裂纹、缩孔、夹杂等缺陷。表面采用液体渗透检测（PT）检查裂纹、折叠等表面缺陷。化学成分采用光谱分析验证，力学性能按批次取样检测。每根棒材均有唯一批号，可实现从冶炼到成品的全流程追溯。

## 五、应用领域

GH4049镍基高温合金黑皮棒主要应用于以下领域：

**航空航天发动机**：用于制造涡轮盘、涡轮叶片、导向叶片、燃烧室衬套、加力燃烧室部件等，在900℃高温下承受高应力和氧化腐蚀环境。

**航天火箭发动机**：用于制造涡轮泵叶轮、喷嘴、密封件等，在短时间内承受1000℃以上的高温和高压燃气冲击。

**燃气轮机发电**：用于制造燃气轮机热端部件，如透平叶片、喷嘴环、燃烧室组件等，满足长时间连续运行对高温强度和蠕变性能的要求。

**高温模具与工装**：用于制造热挤压模具、热锻模具、压铸模具等，在800-950℃高温下保持高强度和耐磨性。

**石化高温反应器**：用于制造乙烯裂解炉管、转化炉管、高温反应器内件等，在高温、高压和腐蚀性介质中工作。

**核工程**：用于制造高温气冷堆、快中子堆等先进核反应堆的热端结构件，在高温和辐照环境下保持性能稳定。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳C：≤0.10；铬Cr：9.0-11.0；钴Co：14.0-16.0；钼Mo：4.5-5.5；钨W：2.5-3.5；铝Al：1.8-2.2；钛Ti：2.2-2.8；铁Fe：≤2.0；硼B：≤0.01；锆Zr：≤0.05；锰Mn：≤0.5；硅Si：≤0.5；磷P：≤0.010；硫S：≤0.008；镍Ni：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥1100MPa；屈服强度（Rp0.2）：≥800MPa；延伸率A：≥12%；断面收缩率Z：≥15%；硬度：HB 320-380（或HRC 34-40）。900℃高温力学性能典型值：抗拉强度≥700MPa，屈服强度≥600MPa，延伸率≥15%（具体数值随测试温度和时间变化，以质保书为准）。

**物理性能（典型值）**：

密度：8.25g/cm³；熔点：1310-1360℃；热导率：20℃时约12W/(m·K)，900℃时约25W/(m·K)；电阻率：20℃时约1.2×10⁻⁶Ω·m；线膨胀系数：20-900℃范围内约16×10⁻⁶/℃；弹性模量：20℃时约210GPa，900℃时约150GPa。

**耐腐蚀/高温性能（典型值）**：

抗氧化性：在900℃空气中氧化100小时，氧化增重率＜0.5mg/cm²；高温持久性能：在900℃、200MPa应力条件下，持久寿命≥100小时；抗蠕变性能：在900℃、150MPa应力条件下，100小时蠕变伸长率＜0.5%。在含硫燃气环境中，抗热腐蚀性能优于普通镍基合金。

**产品规格范围**：

黑皮棒直径：Φ20mm-Φ300mm；长度：3000mm-6000mm（可定尺）；也可根据用户要求提供锻件、环件、饼材等异形件。

**交货状态**：

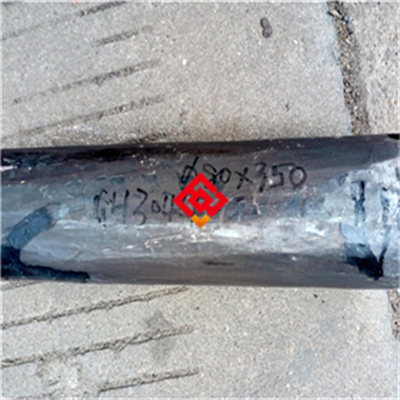

黑皮棒状态（热轧或热锻后未去皮，表面保留黑色氧化皮），也可根据要求提供磨光棒、车光棒或剥皮棒。交货状态为固溶+双时效状态，或仅固溶状态（用户后续自行时效）。

**批次溯源码解读**：

每根棒材均标有唯一批号，编码规则示例：MJ-GH4049-202503-1234-HT01-Φ80。其中“MJ”代表上海墨钜，“GH4049”为牌号，“202503”为生产年月，“1234”为炉号，“HT01”为热处理批次，“Φ80”为规格。用户可凭批号向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验等全项数据。

## 七、注意事项

使用GH4049镍基高温合金黑皮棒时需注意以下事项：

1. 避免在650℃至750℃温度区间长期服役，该区间可能析出有害相（如σ相，一种脆性的金属间化合物，会降低合金塑性和韧性），导致材料脆化。如需在该温度区间使用，应咨询上海墨钜技术团队调整热处理制度。

2. 禁止在含高浓度硫、氯的还原性气氛中长时间使用，该合金在还原性含硫环境中的抗腐蚀能力有限，可能发生高温硫化腐蚀。若工况涉及此类介质，建议选用更高等级的耐蚀合金。

3. 焊接后必须进行焊后热处理（PWHT），推荐方案为760℃±5℃保温4小时空冷，以消除焊接应力并恢复组织性能。禁止焊后直接使用，否则焊接热影响区可能产生裂纹或性能下降。

4. 该合金加工硬化倾向明显，冷加工时（如冷弯、冷拉）变形量不宜过大，建议单道次变形率不超过15%。若需大变形量加工，应在中间进行固溶退火处理（1080℃保温1小时空冷），避免加工硬化导致开裂。

5. 表面划伤或磕碰会破坏氧化皮保护层，在高温服役时可能成为氧化或腐蚀的起始点，导致局部加速失效。因此，在搬运、存储和加工过程中应避免表面损伤，对于已产生的划伤，建议打磨去除并做局部酸洗钝化处理。

6. 热处理时升温和降温速度需控制，避免热应力过大导致工件变形或开裂。推荐升温速度不超过200℃/小时，冷却时油淬或空冷，禁止水淬。

## 八、存储与运输指南

**存储环境要求**：GH4049黑皮棒应存放于干燥、通风的室内环境，温度范围-10℃至40℃，相对湿度上限为60%。棒材应垫高存放，离地至少100mm，使用木制或塑料垫材，禁止直接与水泥地面接触。禁止与酸、碱、盐类化学品、重金属粉末、活性气体等腐蚀性物质混存。

**包装规范**：黑皮棒出厂时采用防潮防锈包装：内层为塑料薄膜包裹，内置干燥剂（硅胶或分子筛，用量按包装体积计算），外层为木箱或编织袋加固。对于出口或长期存储订单，可额外提供气相防锈纸或VCI防锈膜（挥发性缓蚀剂包装）。每根棒材两端加装保护套，防止端面磕碰。

**运输注意事项**：运输过程中棒材应固定牢固，使用尼龙吊带或专用夹具固定，禁止使用钢丝绳直接捆绑，以免损伤表面。车厢应加盖防雨篷布，防止暴晒和雨淋。吊装时使用吊带或专用吊具，轻吊轻放，禁止抛掷或翻滚。对于大直径棒材，建议单根吊装，避免相互碰撞。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用钢丝绳、铁链等硬质吊具直接接触产品；禁止在棒材表面进行焊接或切割作业；禁止在存储区域进行酸洗、喷漆等产生腐蚀性气体的作业。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条选用高速钢或硬质合金齿，线速度15-25m/min，进给量0.05-0.10mm/齿）或等离子切割（电流200-400A，切割速度200-600mm/min，使用氮气或氩氢混合气体）。对于小直径棒材，也可使用激光切割（功率2-4kW，切割速度500-1000mm/min）。切割后，端面需用砂轮打磨去除热影响区和毛刺，打磨时应使用不锈钢专用砂轮片（氧化铝或碳化硅材质），禁止使用普通砂轮片（普通砂轮片含铁杂质，可能嵌入表面导致腐蚀）。切割时注意冷却，避免过热导致端面氧化或微裂纹。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属选用同材质焊丝（如GH4049专用焊丝）或更高合金化程度的焊丝（如GH4169焊丝）。焊接参数：TIG焊接电流80-180A，电压10-15V，焊接速度50-100mm/min；MIG焊接电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下，保护气体使用高纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行去应力热处理：760℃±5℃保温4小时空冷。注意事项：焊接前清除焊接区油污、氧化皮，焊接过程中控制热输入，避免过热。禁止使用碳钢或不锈钢焊条替代专用焊丝，禁止焊后不进行热处理直接使用。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：固溶处理温度1080℃±10℃，保温时间按截面厚度计算（每25mm保温1小时，但不少于2小时），冷却方式为油淬或快速空冷（强制风冷）。时效处理分两阶段：第一阶段845℃±5℃，保温24小时，空冷；第二阶段760℃±5℃，保温16小时，空冷。注意事项：热处理前工件表面应清洁无油污，炉内气氛应为中性或微还原性，避免过度氧化。升温和降温速率控制不超过200℃/小时。禁止使用含硫或含氯的加热气氛，禁止在固溶后使用水淬（水淬会导致应力过大和裂纹）。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别镍基高温合金（如GH4169、GH3030等）或更高等级的合金，避免使用碳钢或不锈钢连接件，防止接触腐蚀。密封垫片应选用不含卤素（氟、氯、溴、碘）的垫片，如柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片（高温下释放腐蚀性气体）。安装完成后，建议对焊接区和热影响区进行酸洗钝化处理，使用专用不锈钢酸洗钝化液（硝酸+氢氟酸体系），去除焊接氧化皮和热变色，恢复表面钝化膜。处理后用清水冲洗干净并干燥。

**日常维护方法**：清洁周期根据使用环境确定，一般每3-6个月进行一次。清洗剂选用中性或弱碱性清洁剂（pH值6-8），不含氯离子和硫离子。禁止使用盐酸、硫酸等强酸清洗。对于高温服役后的部件，应待冷却至室温后再进行清洁，避免热态清洗导致热应力裂纹。对于长期停用的设备，建议在表面涂覆防锈油或防锈脂，并用防潮布覆盖，定期检查有无锈蚀迹象。

**常见故障及解决方法**：

1. 表面点蚀：通常由局部介质腐蚀或表面损伤引起。解决方法：打磨去除点蚀区域，重新进行酸洗钝化处理，检查介质成分是否超标，更换密封垫片（避免含卤素垫片）。

2. 焊缝开裂：可能原因包括焊接参数不当、焊后未热处理、填充金属不匹配等。解决方法：清除开裂区域，重新焊接并严格执行焊后热处理，检查焊接参数是否在推荐范围内，更换匹配的填充金属。

3. 变形或弯曲：可能由高温服役应力释放或热处理不当引起。解决方法：对变形部件进行热校直（在固溶温度下进行），之后重新进行时效处理。对于严重变形部件，应更换新件。检查使用温度是否超过设计限值。

## 十一、安全警示与应急处理

**高温操作安全**：在高温炉、焊接、热处理等高温操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃服（如Nomex材质）和耐高温安全鞋。禁止触碰未冷却的工件（工件温度可能高达900℃以上，接触即造成严重烧伤）。现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（水遇高温工件瞬间汽化，可能导致蒸汽爆炸或工件淬裂）。操作区域应设置醒目的高温警示标识。

**切割加工安全**：切割时操作人员必须佩戴防护面罩（遮光号按切割方法选择：等离子切割推荐遮光号12-14，激光切割推荐遮光号8-10），防止弧光灼伤眼睛。现场应配备排烟系统，及时排出切割产生的金属烟尘（含镍、铬等有害金属氧化物，长期吸入可能危害健康）。切割区域应设置火花隔离帘，防止火花飞溅引发火灾。禁止在易燃易爆环境中进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或高温失效导致泄漏或断裂，应立即停机隔离，切断介质源（关闭阀门、切断电源）。操作人员应穿戴防护服、防腐蚀手套和护目镜，使用专用工具收集泄漏介质，根据介质性质进行中和或稀释处理（如酸性介质用碳酸氢钠溶液中和，碱性介质用稀醋酸中和）。收集的废弃物应分类存放，含镍、铬等重金属的废渣按HW类危险废物处置，交由有资质的处理单位处理，严禁随意倾倒。对于腐蚀后的产品碎片，应清理干净并隔离存放，避免二次污染。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于加工工艺规程、焊接工艺评定报告、热处理工艺卡片、安装与维护手册等。我们的技术团队可针对您的具体工况提供一对一的解决方案。

## 十三、购买建议

在采购GH4049镍基高温合金黑皮棒时，建议从以下几个方面进行综合评估：

应用场景匹配度：首先确认使用温度范围是否在700-950℃之间，若温度超过950℃，需评估是否选用更高等级的合金（如单晶高温合金或氧化物弥散强化合金）。若使用环境含高浓度硫或氯，需确认本合金的耐蚀性是否满足要求，或考虑选用涂层防护。

关键性能参数：根据具体工况要求，核对以下参数：高温持久强度（按设计寿命和应力要求）、抗氧化性能（氧化增重率）、蠕变性能（允许变形量）。对于承压部件，需确认室温及高温力学性能是否满足设计强度要求。对于航空航天或核电等高端应用，建议要求提供批次性能数据。

认证要求：根据行业标准和甲方要求，确认是否需要提供船级社认证（如CCS、DNV、ABS等）、NACE MR0175/ISO 15156认证（适用于酸性油气田）或ISO 9001质量管理体系认证。上海墨钜可协助办理相关认证，需提前沟通。

备品备件比例：对于关键设备，建议按10-15%的比例储备备品备件，确保在部件失效时能及时更换。对于进口替代项目，建议首次采购时多采购1-2根试棒，用于工艺验证和性能测试。

采购验证：建议用户在收货时核对上海墨钜原厂质保书，确认化学成分、力学性能、探伤报告等数据与合同一致。对于重要项目，可要求提供第三方检测报告（如SGS、BV），以验证产品性能。建议保留样品留样，以备后续追溯。

## 十四、价格标准

GH4049镍基高温合金黑皮棒的价格受多种因素影响，包括产品型号、牌号、规格尺寸、采购数量及附加技术要求。参考价格区间：直径Φ20-Φ100mm规格，单价约350-550元/公斤；直径Φ100-Φ200mm规格，单价约400-600元/公斤；直径Φ200-Φ300mm规格，单价约450-700元/公斤（以上为含税参考价，实际价格以报价为准）。

批量折扣政策：单次采购量≥5吨，可享受5-12%的折扣优惠，具体折扣比例根据规格、交期和付款方式协商确定。对于长期合作客户或年度框架协议，可提供更优惠的价格。

小批量试样加价规则：对于样品或小批量采购（单次采购量<100公斤），通常上浮15-20%，以覆盖检测、包装和物流成本。对于特殊规格（非标尺寸或异形件），需根据实际加工难度另行报价。

附加技术要求：如需双认证（如同时提供CCS和DNV认证）、第三方检测（SGS、BV等）或定制热处理（如特殊时效制度），需额外收取费用，具体金额根据检测项目和认证机构确定。提示：具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。在质保期内，因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、热处理不当等）导致产品失效的，上海墨钜免费更换或退款。因用户加工、使用、维护不当导致的失效不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线查询或纸质版随货发送。

**技术支持**：提供24小时内远程技术指导，通过电话、邮件或视频会议方式解决技术问题。如需现场服务（如焊接指导、热处理调试、故障分析等），48小时内安排工程师抵达现场。差旅费用由用户承担，技术服务费在质保期内免费。

**检测服务**：可安排SGS、BV、TÜV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度、晶粒度等）费用由上海墨钜承担。非常规检测项目（如高温持久、蠕变、应力腐蚀等）费用由双方协商。检测报告可直接发送至用户指定邮箱。

**备品保障**：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍提供同质替代材料或定制加工服务，确保用户设备维护不受影响。可签订备品备件长期供应协议。

**售后响应**：质量问题2小时内回复（通过电话或邮件确认），48小时内出具初步解决方案。对于紧急问题，可安排专人24小时跟踪处理，直至问题解决。售后服务热线：021-67898711（工作时间8:30-17:30），非工作时间请联系曾先生13472787990。
