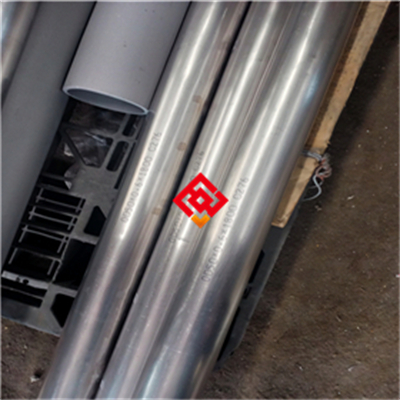

GH4413镍基高温合金黑皮棒GH4413高温高强抗蠕变抗氧化

# GH4413镍基高温合金黑皮棒——高温高强抗蠕变抗氧化产品介绍

## 一、产品概述与适用范围

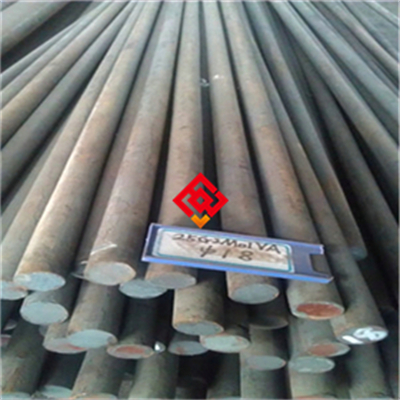

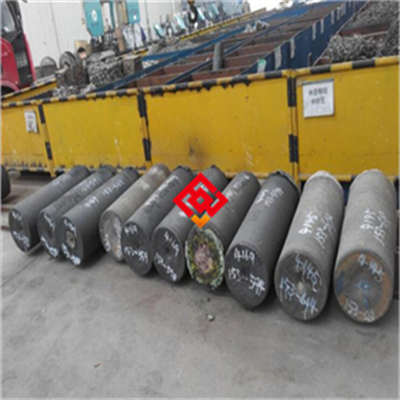

GH4413镍基高温合金属于镍基沉淀硬化型高温合金，典型牌号为GH4413（国内牌号，对应类似Inconel 713C等国际牌号体系）。该合金以镍为基体，添加铬、钴、钼、铝、钛等强化元素，具有优异的高温强度、抗蠕变性能和抗氧化能力，可在900℃至1050℃范围内长期稳定服役。GH4413黑皮棒为热加工后未经表面精加工的状态，保留了热轧或锻造后的原始氧化皮，适用于后续进一步机加工或作为锻坯使用。

核心优势包括：

1. 高温强度优异：在1000℃下仍保持较高的抗拉强度和屈服强度，适合高温承力部件。

2. 抗蠕变性能突出：在高温长期载荷下变形量极小，满足燃气轮机叶片等苛刻工况要求。

3. 抗氧化能力强：表面形成致密氧化膜，在1000℃空气中氧化增重率低。

4. 良好的热加工性：可采用锻造、轧制等工艺成形，黑皮棒状态便于后续加工。

5. 组织稳定性好：长期时效后析出相稳定，性能衰减缓慢。

该产品适用于航空航天、能源动力、石油化工等领域中需要承受高温、高压、腐蚀性气氛的部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉、电渣重熔炉等核心设备，严格执行ASTM、GB等国内外标准，从原材料进厂到成品出库全流程工艺可追溯。公司具备完善的质量管理体系，可提供原厂质保书及第三方检测报告。

## 三、核心功能

1. **耐高温氧化功能**：GH4413在1000℃空气中氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），可有效抵抗高温燃气和空气的氧化侵蚀。

2. **抗高温蠕变功能**：在980℃、100MPa条件下，持久寿命可达100小时以上（典型值），变形量控制在1%以内，适用于涡轮叶片、导向叶片等高温旋转部件。

3. **高强度与韧性平衡**：室温抗拉强度≥1000MPa，屈服强度≥800MPa，延伸率≥8%，兼顾了强度与塑性，避免脆性断裂。

4. **抗热疲劳性能**：在反复加热冷却循环中，合金能保持结构完整性，减少热应力裂纹的产生，适用于燃气轮机启动-停机频繁的工况。

5. **良好的冷热加工性**：黑皮棒状态可直接进行车削、铣削等机械加工，也可通过锻造、轧制进一步成形，加工后性能稳定。

## 四、技术特点

### 合金设计思路

GH4413合金设计采用镍基为基体，通过添加铬（Cr）提高抗氧化和耐腐蚀性能，添加钴（Co）固溶强化基体并提高高温强度，添加钼（Mo）和钨（W）进行固溶强化和碳化物强化，添加铝（Al）和钛（Ti）形成γ'相（Ni3(Al,Ti)）进行沉淀强化，添加硼（B）和锆（Zr）改善晶界强度。各元素协同作用，使合金在高温下保持组织稳定和力学性能。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，再经真空自耗重熔（VAR）或电渣重熔（ESR）精炼，有效去除气体杂质（如氧、氮、氢）和非金属夹杂物，提高合金纯净度，确保批次间性能一致性。

### 热处理制度

典型热处理工艺为：固溶处理温度1080℃~1120℃，保温2~4小时后空冷或快速冷却；时效处理温度760℃~840℃，保温8~16小时后空冷。通过固溶使γ'相充分溶解，时效后析出细小均匀的γ'强化相，获得最佳高温性能。具体参数以产品质保书为准。

### 显微组织控制

GH4413的显微组织由γ基体、γ'析出相、碳化物（MC、M23C6等）及少量硼化物组成。晶粒度控制在ASTM 4~8级（典型值），γ'相尺寸为0.1~0.5μm，分布均匀。通过控制热处理工艺避免δ相（Ni3Nb）等有害相析出，确保长期服役稳定性。

### 无损检测及质量保证

每批产品均进行超声波探伤（UT）检测内部缺陷，检测灵敏度符合ASTM E2375或GB/T 4162标准要求；表面进行液体渗透检测（PT）检查裂纹、折叠等缺陷；化学成分采用光谱分析或湿法化学分析验证；力学性能按批次取样测试。所有检测记录可追溯，随货提供质保书。

## 五、应用领域

- **航空航天领域**：用于制造燃气轮机涡轮叶片、导向叶片、燃烧室衬套等高温部件，承受高温燃气冲击和离心应力。

- **能源动力领域**：应用于地面燃气轮机、航空发动机、工业汽轮机的热端部件，如涡轮盘、隔热屏等。

- **石油化工领域**：用于高温裂解炉管、转化炉管、加热器管束等，在高温腐蚀性气氛中长期运行。

- **核工业领域**：用于核反应堆高温部件，如控制棒驱动机构、堆内构件等，要求耐高温和抗辐照。

- **汽车工业领域**：用于高性能涡轮增压器转子、排气歧管等，承受排气高温和振动载荷。

- **冶金工业领域**：用于热处理炉的炉辊、辐射管、料盘等工装部件，在高温氧化气氛下使用。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍Ni：余量；铬Cr：12.0~16.0；钴Co：8.0~10.0；钼Mo：3.5~5.5；钨W：2.5~4.5；铝Al：3.0~4.5；钛Ti：2.5~4.0；碳C：0.05~0.15；硼B：0.01~0.03；锆Zr：0.02~0.08；铁Fe：≤1.0；硅Si：≤0.5；锰Mn：≤0.5；磷P：≤0.015；硫S：≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：≥1000MPa；屈服强度Rp0.2：≥800MPa；延伸率A：≥8%；断面收缩率Z：≥10%；布氏硬度HB：320~400。

高温性能（950℃典型值）：抗拉强度Rm≥550MPa；屈服强度Rp0.2≥400MPa；延伸率A≥12%。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.2g/cm³；熔点：1300~1360℃；热导率（100℃）：11W/(m·K)；热导率（900℃）：25W/(m·K)；电阻率（20℃）：1.2×10⁻⁶Ω·m；线膨胀系数（20~900℃）：16.5×10⁻⁶/℃；弹性模量（20℃）：210GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：

高温氧化增重率（1000℃×100h）：≤0.15mg/cm²；高温持久强度（980℃/100MPa）：≥100h；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（参考值）；抗硫化性能：在含硫气氛中优于普通不锈钢。

**产品规格范围**：

黑皮棒直径：Φ20mm~Φ300mm；长度：2000mm~6000mm（可定制）。其他规格如方棒、扁棒等可协商供货。

**交货状态**：

黑皮棒状态（热轧或锻造后自然冷却，表面保留氧化皮），也可根据要求进行固溶处理或退火处理。表面处理：黑皮状态，如需磨光或酸洗可协商。

**批次溯源码解读**：

编码规则示例：MJ-GH4413-202503-A0123-HT01-50。其中：MJ为上海墨钜代码；GH4413为牌号；202503为生产年月；A0123为炉号；HT01为热处理批号；50为规格代码（直径50mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验等完整数据。

## 七、注意事项

1. **避免长期服役于700~800℃温度区间**：该温度区间可能析出σ相（一种脆性相）或Laves相（一种有害金属间化合物），导致合金脆化和强度下降，应尽量避开或缩短在此温度区间的停留时间。

2. **禁止接触含硫介质**：在高温下，硫化物会加速合金的晶间腐蚀和氧化，导致表面剥落和性能劣化，应避免与含硫燃气、燃料油、酸性气体直接接触。

3. **焊接后必须进行焊后热处理**：焊接热影响区可能产生应力集中和组织变化，焊后应进行去应力退火或固溶处理，恢复性能并防止裂纹。

4. **加工硬化倾向明显**：冷加工（如冷拉、冷轧）后硬度显著升高，需进行中间退火软化，否则继续加工易产生裂纹或断裂。

5. **表面划伤或碰伤后需及时处理**：黑皮棒表面氧化皮破损后，暴露的基体在高温下可能发生局部氧化加速，建议加工前去除受损区域或进行防护。

6. **严禁使用含氯或含氟的清洗剂**：氯离子和氟离子在高温或潮湿环境下会诱发应力腐蚀开裂，清洗时应使用中性或碱性清洗剂。

## 八、存储与运输指南

**存储环境要求**：

存储温度：-10℃~40℃；相对湿度：≤60%；地面应铺设木质垫板或橡胶垫，避免与水泥地面直接接触；禁止与酸、碱、重金属粉末、盐类等腐蚀性物质混存。

**包装规范**：

黑皮棒外层采用防潮塑料薄膜缠绕包裹，内置干燥剂袋，再装入木箱或编织袋中，必要时外缠防水布。每根棒材两端加装保护帽，防止端面磕碰。包装箱外标注产品牌号、规格、炉号、重量、防潮标识及“禁止抛掷”字样。

**运输注意事项**：

运输过程中应固定牢固，避免滚动碰撞；车厢应加盖防雨篷布，防止雨淋和暴晒；吊装时使用吊带或专用吊具，禁止钢丝绳直接接触棒材表面，以免造成压痕或划伤。明确禁止与腐蚀性物质混放，禁止露天存放，禁止踩踏抛掷。

## 九、加工操作规范

### 切割

推荐采用带锯切割（锯条齿距4~6齿/英寸，线速度15~25m/min，进给量0.05~0.15mm/齿）或等离子切割（电流200~400A，切割速度根据厚度调整）。切割后断面需用砂轮打磨去除热影响区和毛刺，打磨时使用氧化铝砂轮片，禁止使用普通碳化硅砂轮片（可能引起表面渗碳）。也可采用激光切割或水刀切割，但需根据厚度调整参数。详细操作示意图及参数表请向上海墨钜索取说明书。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属选用同材质焊丝（如GH4413专用焊丝或Inconel 713C匹配焊丝）。焊接电流：TIG为80~150A（直流正接），MIG为150~250A；焊接速度：100~200mm/min；层间温度控制在100℃以下；保护气体：氩气纯度≥99.99%，流量10~20L/min。焊后需进行去应力退火（760℃×2h，空冷）或固溶处理。注意事项：焊接前清理焊道区域油污及氧化皮，焊接过程中保持短弧操作。禁止使用酸性焊剂或含硫焊丝。详细焊接工艺参数包请向上海墨钜索取。

### 热处理

固溶处理：加热温度1080~1120℃，保温时间按截面厚度每25mm保温1小时计算，保温后空冷或快速冷却。时效处理：加热温度760~840℃，保温8~16小时，空冷。注意事项：加热时应缓慢升温，避免热应力过大；冷却速度应均匀，防止变形。禁止在炉内急冷或直接水淬（可能引起开裂）。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）推荐使用同材质或更高级别的镍基合金（如GH4169、Inconel 718），避免异种金属接触产生电化学腐蚀。密封垫片选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯橡胶或石棉垫片。安装完成后，若接触腐蚀性介质，建议进行酸洗钝化处理（使用硝酸+氢氟酸混合液，后彻底冲洗），恢复表面钝化膜。

**日常维护方法**：清洁周期根据工况每1~3个月一次，使用中性清洗剂（pH值6~8）或不含氯的有机溶剂擦拭，禁止使用盐酸、硫酸等强酸清洗。高温服役后若表面出现氧化皮剥落，应及时清理并检查基体状态，必要时进行局部修复或更换。

**常见故障及解决方法**：

- **表面点蚀**：原因多为接触含氯介质或表面钝化膜破损。解决方法：清除腐蚀产物，重新进行酸洗钝化，并隔离腐蚀源。

- **焊缝开裂**：原因可能是焊接参数不当或焊后热处理不足。解决方法：去除开裂区域，重新焊接并严格执行焊后热处理，必要时进行着色探伤检查。

- **变形**：原因多为热处理冷却不均匀或安装应力过大。解决方法：进行去应力退火（760℃×2h），并调整安装方式，增加支撑或预留膨胀间隙。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服。禁止徒手触碰未冷却工件，待工件冷却至室温后方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温可能导致蒸汽爆炸或工件骤冷开裂）。

**切割加工安全**：切割时佩戴遮光号≥9的防护面罩，防止弧光灼伤眼睛。车间应安装排烟系统，及时排出金属粉尘和有害气体。切割区域周围设置火花隔离挡板，防止引燃易燃物。

**产品损坏或腐蚀后的应急处理**：如发现产品因腐蚀导致泄漏或断裂，应立即停机隔离，切断介质源（如燃气、蒸汽、腐蚀性液体）。人员穿戴防腐蚀防护服、防酸碱手套和护目镜，使用沙土或吸附棉收集泄漏介质，中和处理（如酸液用碳酸氢钠中和）后分类收集废弃物。废弃产品按危险废物（HW类，如HW17表面处理废物或HW49其他废物）处置，交由有资质的处理单位处理，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择GH4413牌号。关键性能参数包括：高温持久强度（980℃/100MPa条件下的寿命）、抗氧化增重率、室温及高温抗拉强度、PREN值（点蚀当量，GH4413的PREN值约45~55，典型值）等。如用于航空航天或核工业，需确认是否满足相关认证要求（如船级社认证、NACE MR0175、ISO 9001等）。建议客户在采购时核对上海墨钜原厂质保书，确保化学成分、力学性能、探伤结果等数据与订单一致。对于关键应用，可要求提供第三方检测报告（如SGS、BV）以验证性能，常规检测项目费用由上海墨钜承担。

## 十四、价格标准

GH4413镍基高温合金黑皮棒参考价格区间为350~600元/公斤（根据直径、长度及附加技术要求浮动）。批量采购可享折扣：≥5吨享5~12%折扣，≥10吨享10~18%折扣。小批量试样（≤50公斤）加价15~20%。如要求双认证（如船级社+ISO）、第三方检测（SGS/BV）或定制热处理，价格在此基础上上浮10~30%。具体报价请联系曾先生（021-67898711 / 13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导解决技术问题；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备品备件供应。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案，确保客户生产进度不受影响。
