# GH4220镍基高温合金定制规格：超高温抗蠕变抗氧化耐蚀产品介绍

## 一、产品概述与适用范围

GH4220是一种以镍为基体、通过多元合金化强化的沉淀硬化型高温合金，属于我国自主研发的镍基高温合金系列典型牌号。该合金专为在极端高温、高应力及强腐蚀环境下长期服役而设计，主要适用于工作温度在800℃至1050℃范围内的热端部件。其核心优势包括：优异的高温抗蠕变性能，能在1000℃下保持稳定的组织结构；卓越的抗氧化能力，在高温氧化气氛中表面形成致密氧化膜，有效阻止基体进一步氧化；良好的抗热腐蚀性能，可抵抗含硫、钒等介质的侵蚀；较高的高温持久强度，在900℃、100MPa条件下持久寿命可达数百小时；以及良好的冷热加工塑性，便于通过锻造、轧制等工艺成型。该产品特别适用于航空发动机涡轮叶片、燃气轮机导向叶片、高温紧固件及核反应堆结构件等关键领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端装备，严格执行ASTM、GB及GJB等国内外标准，全流程工艺可追溯，确保每一批次产品的化学成分、力学性能及显微组织均达到设计要求。上海墨钜致力于为航空航天、能源电力、石油化工等高端制造领域提供稳定可靠的高温合金材料。

## 三、核心功能

1. **超高温抗蠕变能力**：GH4220合金在800℃至1050℃温度范围内，通过γ′沉淀相（Ni3(Al,Ti)）的强化作用，显著抑制位错运动，使材料在长期高温应力下保持极低的蠕变速率。典型数据表明，在900℃、200MPa条件下，合金的持久寿命不低于100小时，延伸率可控制在5%以上。

2. **高温抗氧化性能**：在1000℃静态空气中，合金的氧化增重率低于0.1mg/cm²·h，表面形成的Cr2O3和Al2O3复合氧化膜致密完整，有效阻挡氧向基体扩散，防止内氧化和剥落。

3. **抗热腐蚀与耐蚀性**：在含硫、氯、钒等腐蚀性气氛中，合金表现出优异的抗热腐蚀性能，尤其适用于燃气轮机燃烧室等高硫燃料环境。同时，在中性及弱酸性水溶液介质中，其耐点蚀和缝隙腐蚀能力优于普通奥氏体不锈钢。

4. **高强韧性配合**：经标准固溶和时效处理后，室温抗拉强度可达1000MPa以上，屈服强度不低于700MPa，同时保持10%以上的延伸率，兼具高强度与一定塑性，满足复杂应力状态下的结构件要求。

5. **良好的冷热加工性能**：合金在高温下具有较好的塑性，可通过锻造、热轧等工艺成型；在固溶状态下，冷加工性能也较为理想，便于后续机加工及成型操作。

## 四、技术特点

1. **合金设计思路**：GH4220以镍为基体，通过添加约20%的铬（Cr）形成固溶强化并提升抗氧化性；加入约4%的铝（Al）和约2%的钛（Ti）形成γ′相（Ni3(Al,Ti)）进行沉淀强化，该相在高温下稳定性好，是合金高温强度的主要来源；添加少量的钼（Mo）、钨（W）和钴（Co）进一步强化基体并提高再结晶温度；微量的碳（C）和硼（B）用于净化晶界、提高晶界强度。

2. **冶炼工艺**：采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺，或“真空感应熔炼+电渣重熔（ESR）”工艺，严格控制气体含量（氧、氮、氢）及非金属夹杂物，确保合金纯净度。VAR工艺特别有利于消除宏观偏析，提高横向性能均匀性。

3. **热处理制度**：典型热处理工艺为：固溶处理温度1120℃~1160℃，保温2~4小时后空冷或油冷；时效处理温度800℃~850℃，保温4~16小时后空冷。通过固溶处理使γ′相完全溶解，时效处理析出弥散分布的γ′沉淀相，实现最佳强化效果。

4. **显微组织控制**：通过热处理制度调节，控制晶粒度在ASTM 4~7级之间，避免粗晶导致性能下降。γ′相尺寸控制在0.3~0.8μm，呈球形或立方体形均匀分布。严格控制δ相（Ni3Nb）析出量，防止其沿晶界呈针状分布导致脆化。

5. **无损检测及质量保证**：每批次产品均进行超声波探伤（UT），检测内部缺陷（如裂纹、缩孔、夹杂物），标准按ASTM E2375或GB/T 4162执行；表面进行液体渗透检测（PT），确保无表面开口缺陷；光谱分析验证化学成分；力学性能测试按ASTM E8/E21执行。所有检测记录可追溯，随货提供原厂质保书。

## 五、应用领域

- **航空航天**：用于航空发动机涡轮叶片、导向叶片、涡轮盘及高温紧固件，要求材料在1000℃左右长期稳定工作。

- **燃气轮机**：应用于地面燃气轮机的燃烧室衬套、过渡段、喷嘴及动叶，抵抗高温燃气冲蚀和热腐蚀。

- **核能工业**：用于核反应堆中的高温结构件及控制棒驱动机构部件，需耐辐照和高温。

- **石油化工**：用于乙烯裂解炉管、高温转化炉管及催化剂再生装置，要求抗高温氧化和渗碳。

- **热处理设备**：用于高温加热炉的炉底板、料盘、热电偶保护管，长期承受高温循环载荷。

- **汽车工业**：用于高性能涡轮增压器叶片及排气系统部件，提升发动机热效率。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量；铬（Cr）：19.0~22.0；钴（Co）：10.0~15.0；钼（Mo）：5.0~7.0；钨（W）：4.0~6.0；铝（Al）：3.5~4.5；钛（Ti）：1.5~2.5；碳（C）：≤0.08；硼（B）：≤0.01；铁（Fe）：≤2.0；锰（Mn）：≤0.5；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（σb）：≥1000 MPa；屈服强度（σ0.2）：≥700 MPa；延伸率（δ5）：≥10%；断面收缩率（ψ）：≥12%；硬度（HRC）：30~38。

**高温力学性能（900℃典型值）**：

抗拉强度：≥350 MPa；屈服强度：≥250 MPa；持久强度：在900℃、100MPa条件下，持久寿命≥100小时。

**物理性能**：

密度：8.25 g/cm³（典型值）；熔点：1330~1380℃；热导率：在20℃时约为11 W/(m·K)，在900℃时约为25 W/(m·K)；电阻率：在20℃时约为1.3 μΩ·m；线膨胀系数：在20~900℃范围内平均为16.5×10⁻⁶/℃；弹性模量：在20℃时约为210 GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（典型值）；高温氧化增重率：在1000℃静态空气中100小时，增重≤0.5 mg/cm²；高温持久强度：900℃/100MPa条件下，持久寿命≥100小时。

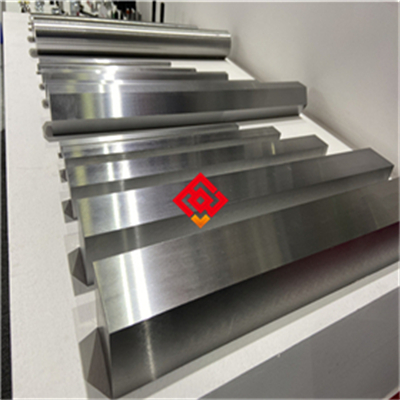

**产品规格范围**：

- **板材**：厚度0.5~50mm，宽度600~1500mm，长度1000~3000mm

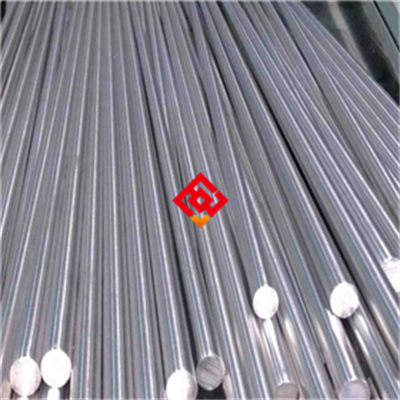

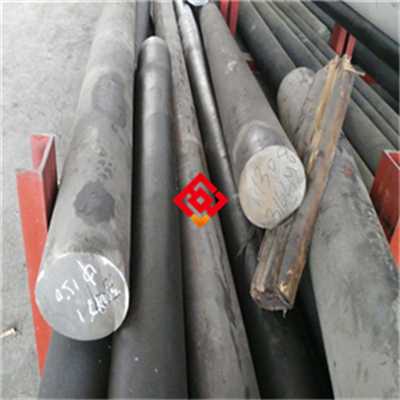

- **棒材**：直径10~300mm，长度2000~6000mm

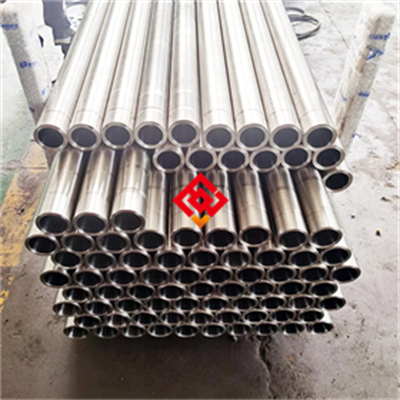

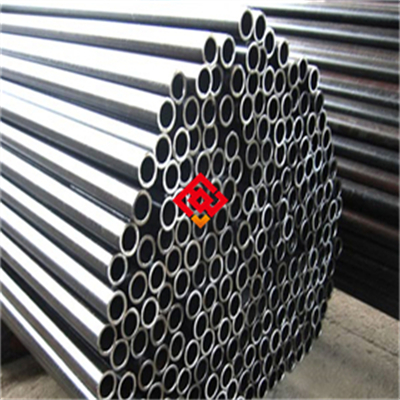

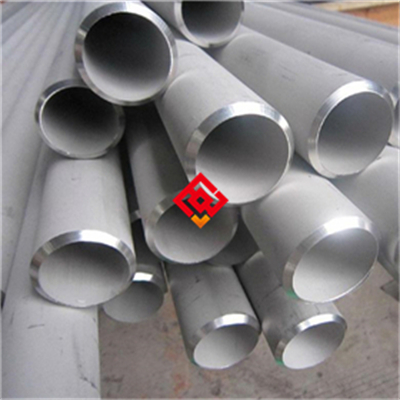

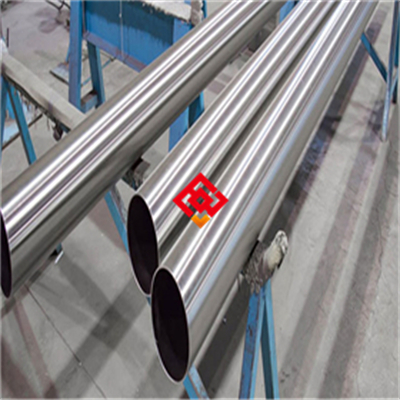

- **管材**：外径6~219mm，壁厚1~20mm，长度1000~6000mm

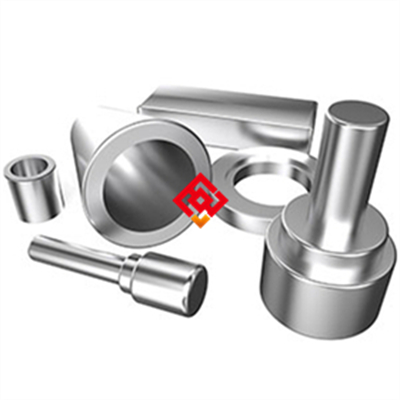

- **锻件**：按图纸定制，最大重量可达500kg

- **丝材**：直径0.1~8mm，成卷或直条供应

**交货状态**：

固溶态（软化态，便于后续加工）或固溶+时效态（强化态，直接使用）。表面处理可根据需求提供：酸洗（除氧化皮）、磨光（提高表面光洁度）、车光（去除表面缺陷）。

**批次溯源码解读**：

编码规则示例：MJ-GH4220-2406-001-HT01-10mm。其中“MJ”代表上海墨钜；“GH4220”为牌号；“2406”表示生产年月（2024年6月）；“001”为炉号；“HT01”为热处理批次号；“10mm”为规格代码。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在700℃~800℃温度区间长期服役。此温度区间易析出有害的σ相（一种脆性相），导致材料韧性和抗蠕变性能显著下降。

2. 禁止在含硫、氯、氟等强腐蚀性气氛中未经保护使用。高温下硫化物和氯化物会破坏表面氧化膜，引发灾难性氧化。

3. 焊接后必须进行焊后热处理（PWHT），推荐在850℃~900℃保温2~4小时后空冷，以消除焊接应力并恢复组织稳定性。禁止在焊后直接使用。

4. 加工硬化倾向明显。冷加工（如冷弯、冷拉）后应进行中间退火（在固溶温度附近），避免因加工硬化导致开裂。禁止在加工硬化状态下进行剧烈成型。

5. 表面划伤和磕碰是潜在隐患。任何表面损伤都可能成为高温下裂纹萌生源，因此在搬运、加工和安装过程中必须保护表面，禁止使用硬质工具直接接触。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内库房，温度范围-10℃~40℃，相对湿度上限为60%。地面应铺设木质垫板或橡胶垫，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品及重金属粉末混存，防止发生电化学腐蚀。

**包装规范**：产品采用塑料薄膜包裹，内置干燥剂，外层用木箱或高强度编织袋加固。对于薄板及精密加工件，层间需加垫无酸纸或泡沫板。包装外明确标注“防潮”“防锈”“轻放”标识。

**运输注意事项**：运输过程中必须固定牢靠，防止滑动碰撞。使用防雨篷布覆盖，避免暴晒和雨淋。吊装时使用吊带或专用夹具，禁止钢丝绳直接接触产品表面，以免产生压痕和划伤。严禁与腐蚀性物质同车运输，严禁露天存放，严禁踩踏或抛掷包装件。

## 九、加工操作规范

**切割**：

推荐采用激光切割、水刀切割或带锯切割。激光切割参数：功率2~4kW，切割速度0.5~2m/min，辅助气体为氮气。水刀切割：压力350~400MPa，砂料选用石榴石。切割后，切口必须用锉刀或砂轮打磨去除热影响区和毛刺，打磨时使用氧化铝砂轮片，禁止使用普通碳化硅砂轮片，以免污染基体。注意事项：切割过程中避免过热，防止产生微裂纹；禁止使用氧乙炔火焰切割，因高温氧化会破坏材料表面完整性。

**焊接**：

推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同材质焊丝（如GH4220焊丝）或镍基合金焊丝（如ERNiCrCoMo-1）。焊接电流：TIG焊时80~150A，电压12~18V；焊接速度：100~200mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），流量10~15L/min。焊后立即进行去应力退火：850℃保温2小时，炉冷至300℃以下出炉。注意事项：焊接前必须清理坡口及两侧20mm范围内的油污、氧化皮；禁止使用含硫或含氯的清洗剂；禁止在潮湿环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：加热至1120~1160℃，保温时间按有效厚度2~4分钟/mm计算，但不少于30分钟，冷却方式为空冷或油冷。时效处理：加热至800~850℃，保温4~16小时，空冷。注意事项：加热过程中应控制升温速度，避免热应力过大；禁止在固溶温度下长时间保温（超过6小时），以免晶粒粗化；油冷时注意安全，防止火灾。冷却后应及时进行表面清理。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）推荐使用同材质（GH4220）或更高级别的高温合金，禁止使用碳钢或普通不锈钢在高温部位连接，以免因热膨胀系数差异导致松动或断裂。密封垫片应选用无石棉、不含卤素的柔性石墨或陶瓷纤维垫片，禁止使用含氯塑料垫片（如聚四氟乙烯PTFE在高温下分解产生腐蚀性气体）。安装完成后，若表面有油污或指纹，需用中性清洗剂清洁，必要时进行酸洗钝化处理（酸洗液推荐为硝酸+氢氟酸混合液，浓度按标准工艺），以恢复表面氧化膜。

**日常维护方法**：定期（建议每3个月或按工况）检查表面是否有氧化皮剥落、点蚀或裂纹。清洁周期：根据环境腐蚀性，一般每半年进行一次全面清洁。清洗剂选用中性或弱碱性不含氯的清洗液，避免使用含氯溶剂（如三氯乙烯）。对于长期高温服役的部件，可定期进行表面防氧化处理（如涂覆高温抗氧化涂料）。

**常见故障及解决方法**：

- **表面点蚀**：原因多为局部腐蚀介质（如氯离子）聚集或表面氧化膜破损。解决方法：清除腐蚀产物，用细砂纸打磨至金属光泽，重新进行酸洗钝化；若点蚀深度超过壁厚10%，建议更换部件。

- **焊缝开裂**：原因可能是焊后热处理不充分或焊接参数不当。解决方法：清除裂纹区域，重新焊接并严格按规范进行焊后热处理；必要时进行渗透检测确认无裂纹。

- **变形**：多因热应力或安装预紧力不当导致。解决方法：对于轻微变形，可在固溶温度下进行热校正；严重变形需更换，并重新核算安装间隙。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃工作服。禁止在未冷却至室温前触碰工件，工件表面温度可能高达数百摄氏度，接触即造成严重烧伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭金属火灾，因高温金属遇水可能引发剧烈爆炸。

**切割加工安全**：操作人员必须佩戴自动变光焊接面罩（遮光号≥11），防止弧光灼伤眼睛和皮肤。切割区域应配备强力排烟系统，及时排出金属烟尘。火花隔离：在切割区域周围设置防火毯或金属挡板，防止火花引燃可燃物。禁止在无防护情况下直视切割弧光。

**产品损坏或腐蚀后的应急处理**：

- 若发现产品因腐蚀导致泄漏或断裂，应立即停机，隔离故障部件，切断介质源（如燃气、蒸汽、腐蚀性液体）。

- 人员必须穿戴化学防护服、防酸碱手套及护目镜，避免接触泄漏介质。对于高温合金表面附着的腐蚀性物质，先用大量清水冲洗稀释，再使用中和剂（如碳酸氢钠溶液）处理，最后收集废弃物。

- 废弃物分类：沾染腐蚀性介质的废料属于危险废物（HW类，如HW34废酸、HW35废碱），必须按当地环保法规分类收集、密封包装，并交由有资质的危废处理单位处置。禁止随意倾倒或混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景选择产品规格：对于航空发动机叶片等超高温高应力部件，应重点关注高温持久强度和蠕变性能；对于燃气轮机热端部件，需同时考察抗氧化和热腐蚀性能（可参考PREN值，即抗点蚀当量，PREN=Cr+3.3Mo+16N，GH4220的PREN值约35~40，典型值）。建议优先选择通过船级社认证（如DNV、BV、LR）、NACE MR0175或ISO 9001等认证的产品。采购时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。对于关键部件，建议保留同批次备品备件（比例不低于10%），以便快速更换。

## 十四、价格标准

GH4220镍基高温合金的价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：棒材（直径20~100mm）约为350~550元/公斤；板材（厚度5~20mm）约为400~600元/公斤；定制锻件及小规格管材价格上浮20~40%。批量折扣政策：单次采购≥5吨可享5~12%折扣；≥10吨可享12~18%折扣。小批量试样（≤50公斤）加价15~20%。如需附加双认证（如船级社+第三方检测）、定制热处理或特殊表面处理，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、内部裂纹等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：提供24小时内远程技术指导；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工、安装或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方权威检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同材质替代产品或定制加工服务，确保客户备件需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案，确保客户权益。
