# GH2909铁镍基高温合金定制规格——低膨胀高温高强耐磨蚀产品介绍

## 一、产品概述与适用范围

GH2909是一款铁镍基高温合金，属于低膨胀、高强度的沉淀硬化型合金，典型牌号为GH2909（对应美国牌号Incoloy 909）。该合金在650℃以下具有极低的热膨胀系数（接近陶瓷水平），同时兼具优异的高温强度、抗蠕变性能和耐磨损、耐腐蚀能力。其核心优势包括：一是低膨胀特性可有效控制高温下部件尺寸变化，适用于精密配合场景；二是高温强度高，在600~650℃范围内抗拉强度可维持在800MPa以上；三是抗氧化和抗热腐蚀性能优良，适用于燃气轮机等高温腐蚀环境；四是冷热加工性能良好，可通过锻造、轧制等工艺成型；五是组织稳定性高，长期服役后性能衰减缓慢。该合金主要适用于要求低膨胀、高尺寸稳定性的高温结构部件，使用温度范围为-196℃至650℃。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心装备，严格执行ASTM、AMS及GB/T标准组织生产。全流程工艺可追溯，从原材料进厂到成品出库，每一批次均建立完整的质量档案，确保产品性能稳定可靠。公司长期为航空航天、能源动力、石油化工等领域提供定制化高温合金解决方案。

## 三、核心功能

GH2909合金的核心功能包括以下四项：

第一，低膨胀功能。该合金在室温至650℃范围内的平均线膨胀系数约为7.0×10⁻⁶/℃（典型值，以实际产品质保书为准），远低于常规奥氏体不锈钢和镍基合金，可有效减少高温下部件与壳体之间的间隙变化，适用于燃气轮机机匣、密封环等精密部件。

第二，高温高强度功能。在650℃下，抗拉强度可达850MPa以上，屈服强度不低于700MPa，延伸率保持12%以上，能够承受高温高应力工况下的长期载荷。

第三，抗高温氧化与腐蚀功能。合金中添加了适量的铬、铝、硅等元素，在600~650℃空气环境中形成致密氧化膜，氧化增重率低于0.05mg/cm²·h（典型值），同时耐硫化、耐氯化物腐蚀性能优于普通铁基合金。

第四，耐磨与抗疲劳功能。通过适当的热处理，合金基体中析出细小均匀的γ'相（Ni₃Al型金属间化合物）及碳化物，显著提升表面硬度和抗磨损能力，同时抗疲劳循环寿命可达10⁷次以上（典型值，以实际产品质保书为准）。

## 四、技术特点

GH2909合金的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量检测等多个方面。

合金设计思路方面，GH2909以铁-镍为基体，通过添加钴（Co）、铌（Nb）、钛（Ti）、铝（Al）等元素实现沉淀强化。钴元素降低基体热膨胀系数，铌与钛、铝形成γ'相（Ni₃(Al,Ti,Nb)）提供高温强度，同时控制碳含量（≤0.06%）以减少碳化物对韧性的不利影响。

冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）或电渣重熔（ESR）的双联工艺。VIM确保合金成分精确控制，VAR或ESR进一步降低气体含量（氧、氮、氢）和夹杂物级别，使合金纯净度达到航空级标准。

热处理制度方面，典型工艺为：固溶处理温度980~1000℃，保温1~2小时后快速水冷或油冷；时效处理温度720~760℃，保温8~16小时后空冷。通过双时效或分级时效可优化γ'相尺寸分布，提升综合力学性能。

显微组织控制方面，要求晶粒度达到ASTM 4~7级（典型值），γ'相体积分数控制在15~25%，且均匀分布在晶内和晶界。严格控制δ相（Ni₃Nb型）含量，避免形成连续网状结构影响塑性和韧性。

无损检测及质量保证方面，每批次产品均进行超声波探伤（UT）检测内部缺陷，检测灵敏度不低于Φ0.8mm当量；表面采用液体渗透检测（PT）或涡流探伤（ET）；化学成分采用直读光谱仪或ICP分析，力学性能在万能试验机上验证。所有检测数据均记录在质保书中，可追溯至炉号及热处理批号。

## 五、应用领域

GH2909合金广泛应用于以下行业及典型部件：

航空航天领域：用于燃气轮机机匣、涡轮盘、密封环、叶片锁片等高温低膨胀部件，确保发动机在高温下保持气路间隙稳定。

能源动力领域：用于汽轮机隔板、高温螺栓、导向叶片等，承受高温蒸汽或燃气的长期腐蚀与应力。

石油化工领域：用于高温反应器内衬、加热炉管支撑件、阀门密封面等，在含硫、含氯介质中保持尺寸稳定和耐蚀性能。

精密仪器领域：用于高温传感器外壳、光学设备支撑架、精密模具等，要求低膨胀系数以保证测量精度。

海洋工程领域：用于深海油气开采设备中的高温高压密封件，耐海水腐蚀且热膨胀匹配性良好。

## 六、产品详细参数

化学成分（wt%，典型值，以实际产品质保书为准）：碳C≤0.06；硅Si≤0.50；锰Mn≤0.50；磷P≤0.015；硫S≤0.015；铬Cr 12.0~16.0；镍Ni 35.0~40.0；钴Co 12.0~16.0；钛Ti 1.5~2.5；铝Al 0.10~0.60；铌Nb 4.0~5.5；铁Fe余量。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度≥1034MPa；屈服强度≥827MPa；延伸率≥12%；硬度HRC 32~40。高温性能（650℃典型值）：抗拉强度≥850MPa；屈服强度≥700MPa；延伸率≥15%。

物理性能（典型值，以实际产品质保书为准）：密度8.14g/cm³；熔点1350~1400℃；热导率（25℃）12.5W/(m·K)；（650℃）22.0W/(m·K)；电阻率（25℃）0.92μΩ·m；线膨胀系数（25~650℃）7.0×10⁻⁶/℃；弹性模量（25℃）185GPa。

耐腐蚀/高温性能（典型值，以实际产品质保书为准）：临界点蚀温度CPT≥50℃（在3.5%NaCl溶液中）；高温持久强度（650℃/1000h）≥400MPa；氧化增重率（650℃/100h）≤0.05mg/cm²；导电率（25℃）约1.8%IACS。

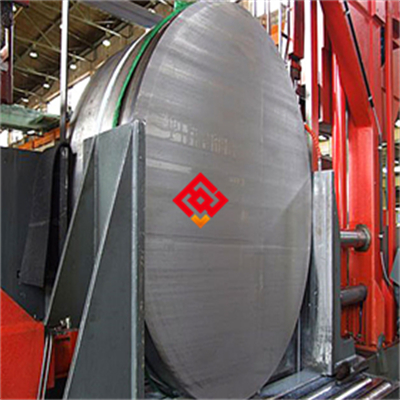

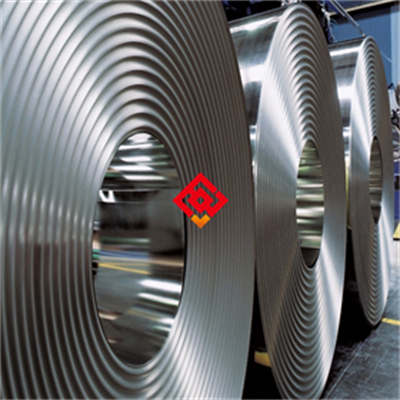

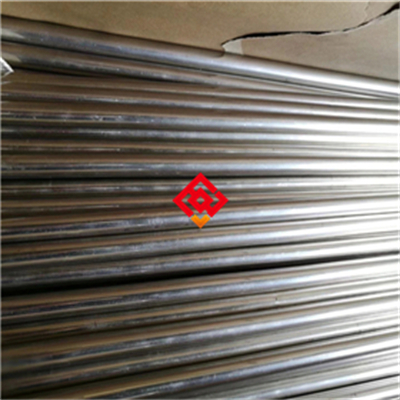

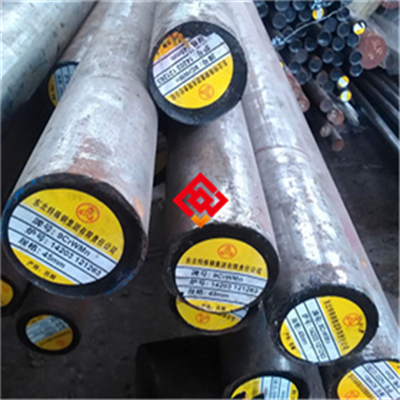

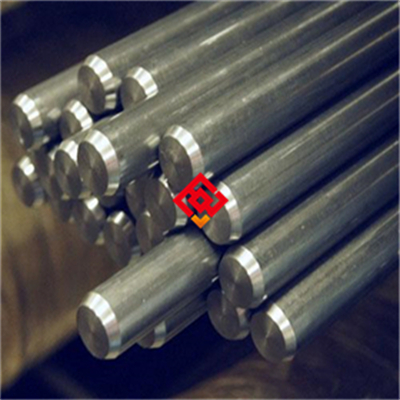

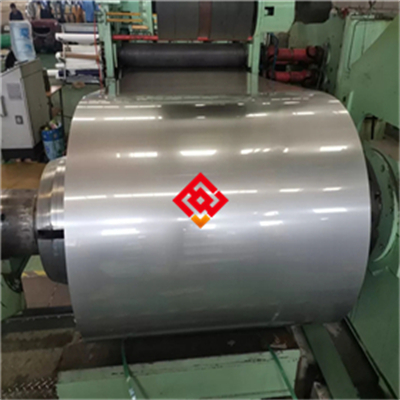

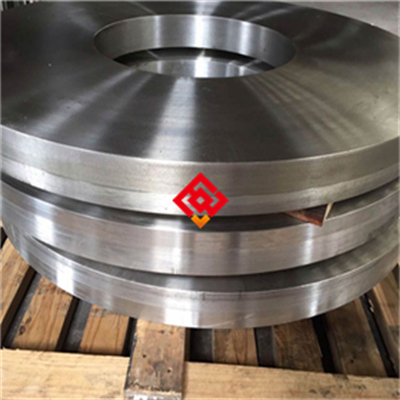

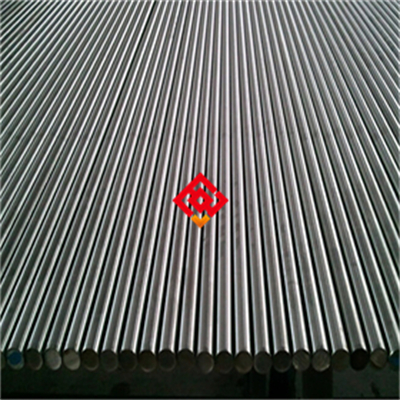

产品规格范围：热轧棒材Φ10~350mm；锻件（圆饼、方块、异形件）最大单重2000kg；板材（热轧/冷轧）厚度2~80mm，宽度≤1200mm；管材（无缝）外径Φ20~300mm，壁厚2~30mm；丝材Φ1.0~8.0mm。其他特殊规格可定制。

交货状态：棒材以固溶+时效状态交货，表面车光或磨光；板材以固溶+酸洗状态交货；锻件以固溶+时效状态交货；管材以固溶+酸洗状态交货；丝材以冷拉或退火状态交货。表面处理可根据客户要求进行磨光、抛光、酸洗、喷砂等。

批次溯源码解读：编码规则为MJ-GH2909-年月-炉号-热处理批号-规格代码。例如：MJ-GH2909-202503-2405-HT03-B50，表示上海墨钜生产的GH2909合金，2025年3月生产，炉号2405，热处理批号HT03，规格为棒材Φ50mm。客户可凭批次号向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测及尺寸检验数据。

## 七、注意事项

使用GH2909合金时需注意以下重要事项：

第一，避免长期服役于700℃以上温度区间，超过该温度后γ'相会迅速粗化并溶解，导致强度急剧下降，同时热膨胀系数会显著升高。

第二，禁止接触含硫、含铅、含锌等低熔点金属及化合物，在高温下这些元素会沿晶界扩散引起脆化或腐蚀。

第三，焊接后必须进行焊后热处理（固溶+时效），否则焊缝区易产生裂纹且热影响区性能不达标。

第四，该合金加工硬化倾向明显，冷加工变形量超过15%时需进行中间退火（980℃/1h空冷），否则继续加工时易产生开裂。

第五，表面划伤或磕碰后应及时打磨修复，否则在高温氧化环境中划伤处会成为应力集中源，加速疲劳失效。

第六，热处理冷却速度需严格控制，过慢冷却（如炉冷）会导致γ'相粗大，降低强度；过快冷却（如水淬）可能引起变形或开裂。

## 八、存储与运输指南

存储环境要求：存放于室内干燥通风处，环境温度-10~40℃，相对湿度上限为60%。地面应铺设木板或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、盐、重金属粉末等腐蚀性物质混存。

包装规范：棒材及管材用塑料薄膜缠绕包裹，内放干燥剂，外层用编织袋或木箱加固；板材及锻件用防锈纸+塑料薄膜+木箱包装；丝材用塑料轴盘+防潮袋+纸箱。所有包装均标注牌号、规格、批号及生产日期。

运输注意事项：运输过程中应固定牢固，防止滑动碰撞。车辆需加盖防雨篷布，避免暴晒雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

切割：推荐采用带锯切割（锯条齿距4~6齿/英寸，线速度15~25m/min）或激光切割（功率≥3kW，辅助气体为氮气或氩气）。等离子切割也可使用，但需控制电流（200~400A）和切割速度（0.5~1.5m/min），切割后需去除热影响区（打磨深度≥2mm）。禁止使用普通砂轮片切割，因其易导致表面过热和微裂纹。

焊接（如适用）：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号建议选用ERNiFeCr-2或同材质焊丝。焊接参数：TIG焊电流80~180A，电压10~15V，焊接速度100~200mm/min；层间温度控制在100℃以下；保护气体为高纯氩气（纯度≥99.99%），流量10~20L/min。焊后须进行固溶+时效处理，否则焊缝区性能不达标。禁止使用手工电弧焊（SMAW）或未加保护气体的焊接方法。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理：固溶温度980~1000℃，保温时间按有效厚度1小时/25mm计算，冷却方式为水淬或快速油冷。时效温度720~760℃，保温8~16小时，冷却方式为空冷。注意事项：固溶加热时需防止脱碳，可采用保护气氛或真空炉；时效后避免急冷。禁止在固溶后采用炉冷或慢速空冷，禁止时效温度超过780℃。

## 十、安装与维护建议

安装要点：推荐连接件材质选用同牌号GH2909或更高级别的镍基合金（如Inconel 718），避免使用普通不锈钢或碳钢螺栓，防止高温下热膨胀不匹配导致松动。密封垫片应选用不含卤素的石墨或陶瓷纤维垫片，禁止使用含氯或含氟的聚四氟乙烯（PTFE）垫片。安装完成后，接触面应进行酸洗钝化处理（用硝酸+氢氟酸溶液），清除焊接氧化皮和表面污染物，然后清水冲洗并干燥。

日常维护方法：清洁周期建议每3~6个月一次，清洗剂选用中性或弱碱性（pH7~9）不含氯离子的清洁剂，禁止使用盐酸、硫酸等强酸清洗。清洁后用压缩空气吹干或烘干。若表面出现轻微氧化色，可用不锈钢抛光膏擦拭恢复光泽。长期停用时应涂覆防锈油或防锈蜡。

常见故障及解决方法：

表面点蚀：可能由介质中氯离子浓度过高或表面钝化膜破坏引起。处理方法：打磨去除点蚀坑，重新进行酸洗钝化处理，并排查介质来源。

焊缝开裂：多因焊接工艺不当或焊后热处理缺失导致。处理方法：切除开裂焊缝，重新焊接并严格执行焊后热处理，同时检查焊接参数和填充金属匹配性。

变形：高温服役后部件出现尺寸超差。解决方法：在允许范围内进行冷矫形或热矫形（加热至800~850℃后加压校正），然后重新进行时效处理恢复性能。若变形量过大，需更换部件。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或高温焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃服。禁止触碰未冷却工件，工件表面温度降至100℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭电气或金属火灾。

切割加工安全：操作人员须佩戴防护面罩（遮光号≥10），切割区域设置排烟系统，及时排出金属粉尘和有害气体。火花飞溅区域应设置防火隔离帘，清除周围可燃物。

产品损坏或腐蚀后的应急处理：若发现合金部件出现裂纹、穿孔或严重腐蚀，应立即停机隔离，切断介质源（如高温气体、腐蚀性液体），并疏散无关人员。操作人员需穿戴防酸服、防化手套和防护眼镜进行处置。泄漏的腐蚀介质用石灰或碳酸氢钠中和，然后收集至专用容器，禁止直接排入下水道。废弃的合金碎屑、焊渣及腐蚀产物属于危险废物（HW类），应分类收集并委托有资质的单位处置，严禁混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH2909合金时，建议从以下方面综合评估：

应用场景匹配度：确认服役温度、介质类型、应力水平是否在GH2909的适用范围内（-196~650℃）。若温度超过700℃或存在强还原性介质，建议考虑更高等级的镍基合金。

关键性能参数：关注PREN值（耐点蚀当量，GH2909按成分计算约25~30）、高温持久强度、线膨胀系数及硬度等指标，确保满足设计需求。

认证要求：根据用户行业，可要求提供船级社认证（如DNV、ABS、Lloyd's）、NACE MR0175/H₂S应力腐蚀认证或ISO 9001体系认证。航空航天用途需提供AMS标准质保。

备品备件比例：建议首次采购时按实际用量额外订购10~15%的备品，用于替换或试制。长期使用的客户可签订框架协议，确保供应稳定。

建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分、力学性能及无损检测结果，确保产品真实可靠。

## 十四、价格标准

GH2909合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间（以2025年市场行情为基准，实际以询价为准）：棒材Φ20~100mm，约180~280元/公斤；板材厚度10~50mm，约220~350元/公斤；锻件（简单形状）约250~400元/公斤；管材约300~500元/公斤。小批量试样（≤50公斤）加价15~20%。批量折扣政策：采购量≥5吨可享5~12%折扣，≥20吨可享更大优惠。附加服务如双认证（航空+船级）、第三方检测、定制热处理等需单独计价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂物超标等）导致产品失效的，上海墨钜免费更换或全额退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖公司公章，具有法律效力。

技术支持：提供24小时内远程技术指导（电话、视频会议）；如需现场服务，48小时内工程师抵达客户现场，协助解决加工、焊接、热处理等问题。

检测服务：可安排SGS、BV等权威第三方检测机构进行成分、力学、金相、腐蚀等检测。常规检测项目（化学成分+力学性能+硬度）费用由上海墨钜承担，特殊检测项目（如高温持久、腐蚀试验）费用按实协商。

备品保障：产品停产后五年内，上海墨钜仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护无忧。

售后响应：质量问题反馈后2小时内回复处理意见，48小时内出具初步解决方案。如确需退换货，7个工作日内完成手续。
