# GH4199镍基高温合金黑皮棒：超高温高强抗蠕变抗氧化产品介绍

## 一、产品概述与适用范围

GH4199镍基高温合金是一种以镍为基体，通过添加多种强化元素形成的沉淀硬化型高温合金，属于我国自主研发的先进镍基变形高温合金系列。该合金典型牌号为GH4199，主要适用于在1000℃至1200℃的超高温环境下长期服役，具备优异的高温强度、抗蠕变性能和抗氧化能力。其核心优势包括：一、在1100℃以上仍能保持较高的抗拉强度和屈服强度，远优于传统高温合金；二、具有出色的抗高温氧化性能，在1200℃空气中氧化增重率极低；三、抗蠕变性能突出，在高温长期载荷下变形量小；四、良好的热疲劳性能和组织稳定性，适合反复加热冷却工况；五、可进行锻造、轧制等热加工成形，适合制造复杂结构件。该产品特别适用于航空发动机、燃气轮机、火箭发动机等对材料高温性能要求极为苛刻的领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工和销售的高新技术企业，拥有先进的真空感应熔炼（VIM）、真空自耗重熔（VAR）和电渣重熔（ESR）等特种冶炼装备，以及精密锻造、轧制、热处理和检测设备。公司严格执行ASTM、AMS、GB/T等国内外标准，全流程工艺可追溯，确保每批产品的化学成分、力学性能和内部质量稳定可靠。

## 三、核心功能

GH4199镍基高温合金黑皮棒具备以下核心功能：

1. **超高温强度保持能力**：在1100℃下抗拉强度仍可达到300MPa以上（典型值），远高于多数高温合金在该温度下的性能水平，确保部件在极端热负荷下不发生塑性变形或断裂。

2. **抗高温蠕变性能**：在1000℃、100MPa应力条件下，持久寿命可达数百小时，蠕变延伸率低于5%（典型值），适合长期承受恒定载荷的涡轮叶片、导向叶片等部件。

3. **优异的抗高温氧化性能**：在1200℃空气中暴露100小时后，氧化增重率低于0.5mg/cm²（典型值），表面形成致密的氧化铬和氧化铝复合保护膜，有效阻止氧的进一步扩散。

4. **良好的热疲劳抗力**：在反复快速加热和冷却循环中，合金组织稳定性好，不易产生热疲劳裂纹，适用于火箭发动机推力室、燃气轮机燃烧室等温度剧烈波动的部件。

5. **可加工性与成形性**：在1100℃至1200℃温度区间具有良好的热塑性，可通过锻造、轧制等工艺制成棒材、板材和锻件，且黑皮交货状态便于后续机械加工。

## 四、技术特点

GH4199镍基高温合金的技术特点主要体现在以下几个方面：

**合金设计思路**：该合金采用镍基固溶体为基体，通过添加约20%的铬（Cr）提高抗氧化和抗腐蚀能力，加入约5%的铝（Al）和约2%的钛（Ti）形成γ'相（Ni3(Al,Ti)）沉淀强化相，同时添加约10%的钴（Co）和约3%的钼（Mo）进行固溶强化，提高高温强度和抗蠕变性能。钨（W）和铌（Nb）的加入进一步增强了基体的高温强度和组织稳定性。碳（C）的添加量控制在0.05%至0.10%之间，以形成少量碳化物（如MC型碳化物）来细化晶界，提高持久强度。

**冶炼工艺**：采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，或VIM加电渣重熔（ESR）工艺，确保合金成分精确控制，减少气体含量（氧、氮、氢）和非金属夹杂物，提高纯净度。冶炼过程全程在真空或保护气氛下进行，防止合金元素烧损。

**热处理制度**：标准热处理工艺为固溶处理加时效处理。固溶温度在1120℃至1180℃之间，保温2至4小时后快速冷却（水淬或油淬），使γ'相完全溶解并形成过饱和固溶体。随后进行时效处理，温度在850℃至950℃之间，保温4至8小时后空冷，使γ'相均匀析出，达到最佳强化效果。对于特定应用，可采用二级时效或稳定化处理。

**显微组织控制**：通过合理的热处理制度，控制晶粒度在ASTM 4至7级之间（典型值），γ'相尺寸在0.1至0.5微米之间，分布均匀。碳化物主要沿晶界分布，呈细小颗粒状，避免连续网状碳化物形成。通过控制δ相（Ni3Nb）的析出，减少对塑性和韧性的不利影响。

**无损检测及质量保证**：每批产品均进行超声波探伤（UT）检测内部缺陷，检测标准符合ASTM E2375或GB/T 4162的AA级要求。表面采用液体渗透检测（PT）检查裂纹、折叠等缺陷。化学成分采用光谱分析（OES）或电感耦合等离子体原子发射光谱法（ICP-AES）验证。力学性能测试包括室温拉伸、高温拉伸、持久和蠕变试验。所有检测数据均记录在批次质量证明书中，实现全流程可追溯。

## 五、应用领域

GH4199镍基高温合金黑皮棒主要应用于以下领域：

- **航空发动机**：用于制造涡轮叶片、导向叶片、涡轮盘、燃烧室衬套等高温部件，承受1000℃以上的燃气冲刷和离心应力。

- **燃气轮机**：用于发电用燃气轮机的动叶片、静叶片和隔热屏，要求长期稳定运行在高温氧化环境中。

- **火箭发动机**：用于推力室、喷管喉衬、燃气导管等部件，承受瞬时超高温和热冲击。

- **核工业**：用于高温气冷堆的堆芯支撑结构、热交换器管束，要求抗高温蠕变和抗辐照性能。

- **石油化工**：用于乙烯裂解炉管、转化炉管等高温承压部件，在1000℃以上含碳气氛中服役。

- **航空航天**：用于高超音速飞行器的热防护系统、发动机尾喷管等极端热环境部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）余量；铬（Cr）20.0-22.0；钴（Co）10.0-12.0；钼（Mo）3.0-4.0；钨（W）2.0-3.0；铝（Al）4.5-5.5；钛（Ti）1.5-2.5；铌（Nb）0.5-1.5；碳（C）0.05-0.10；硼（B）0.005-0.015；锆（Zr）0.05-0.15；铁（Fe）≤1.0；锰（Mn）≤0.5；硅（Si）≤0.5；磷（P）≤0.015；硫（S）≤0.010。

**力学性能（典型值，以实际产品质保书为准）**：

- 室温：抗拉强度≥1200MPa；屈服强度≥900MPa；延伸率≥12%；硬度HRC 35-45。

- 1000℃：抗拉强度≥400MPa；屈服强度≥300MPa；延伸率≥15%。

- 1100℃：抗拉强度≥300MPa；屈服强度≥200MPa；延伸率≥20%。

- 持久性能：1000℃/100MPa条件下，持久寿命≥200小时。

**物理性能（典型值）**：密度8.3g/cm³；熔点1350-1400℃；热导率（1000℃）25W/(m·K)；电阻率（室温）1.2μΩ·m；线膨胀系数（20-1000℃）16×10⁻⁶/℃；弹性模量（室温）210GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在酸性氯化物环境中≥80℃；高温氧化增重率（1200℃/100h）≤0.5mg/cm²；高温持久强度（1000℃/100h）≥120MPa；导电率（室温）约1.5%IACS（国际退火铜标准）。

**产品规格范围**：

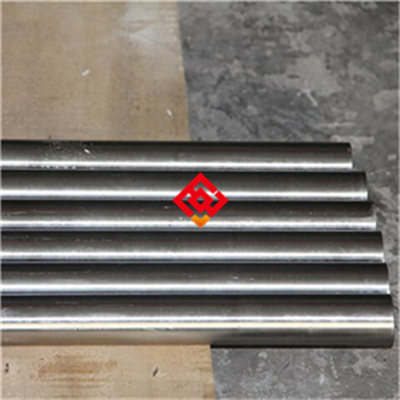

- 黑皮棒材：直径20mm至350mm，长度2000mm至6000mm。

- 锻件：根据图纸定制，单件重量可达500kg。

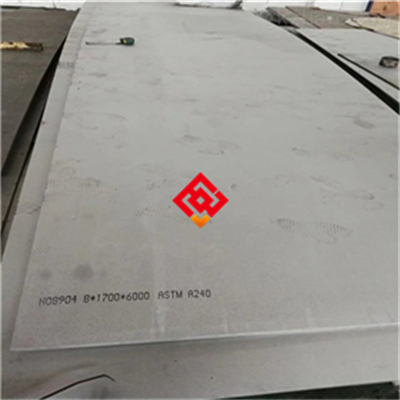

- 板材：厚度10mm至100mm，宽度500mm至1500mm。

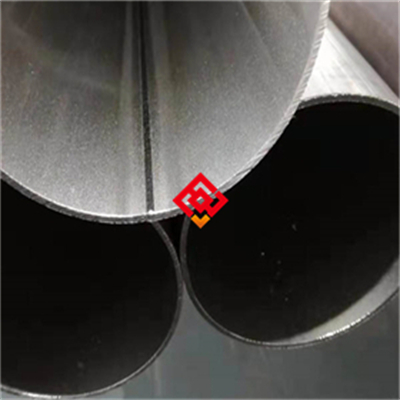

- 管材：外径50mm至300mm，壁厚5mm至30mm。

- 丝材：直径1.0mm至10.0mm。

**交货状态**：黑皮棒材以热轧或锻造状态交货，表面为黑皮氧化层，不进行车光或磨光处理。可根据要求进行固溶或固溶加时效处理后交货。

**批次溯源码解读**：编码规则为MJ-GH4199-年月-炉号-热处理批号-规格代码。例如：MJ-GH4199-202503-A1234-HT01-B050，其中MJ代表上海墨钜，GH4199为牌号，202503为生产年月，A1234为炉号，HT01为热处理批号，B050表示直径50mm棒材。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、无损检测及尺寸检验数据。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4199合金在750℃至850℃温度区间长期服役时，可能析出有害的σ相（一种脆性金属间化合物），导致韧性和持久强度下降。建议在该温度区间使用时进行专门评估。

2. **禁止接触的腐蚀介质**：该合金在含硫气氛（如H₂S、SO₂）中高温使用时，可能发生硫化腐蚀，导致表面剥落。同时应避免接触熔融的铅、锌、锡等低熔点金属，以免发生液态金属脆化。

3. **焊接后必须进行热处理**：如果对该合金进行焊接，焊后必须进行固溶加时效热处理，以恢复焊接热影响区的组织性能。否则焊接接头处可能出现γ'相溶解和再析出不均匀，导致强度下降和裂纹敏感性增加。

4. **加工硬化后的中间退火要求**：该合金在冷加工（如冷拉、冷轧）过程中加工硬化倾向显著，当冷变形量超过15%时，应进行中间退火处理（温度1100℃至1150℃，保温30至60分钟后快速冷却），以恢复塑性，避免加工裂纹。

5. **表面划伤的风险**：黑皮棒材表面的氧化层具有一定的保护作用，但在运输和储存过程中应避免严重划伤或磕碰，以免暴露新鲜金属表面导致局部氧化加速。如果表面损伤较深，建议在加工前进行打磨去除。

## 八、存储与运输指南

**存储环境要求**：产品应储存在干燥、通风良好的室内仓库中，环境温度控制在-10℃至40℃之间，相对湿度上限为60%。棒材应放置在木质或橡胶垫材上，离地高度不低于20cm，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存在同一库房内。

**包装规范**：黑皮棒材采用塑料薄膜缠绕包裹，内放置干燥剂袋（硅胶或分子筛），然后装入木箱或编织袋中。木箱内壁衬有泡沫板或瓦楞纸板，防止运输过程中碰撞损伤。每件包装上贴有标签，注明牌号、规格、炉号、重量和批次号。

**运输注意事项**：运输过程中应使用平板车或集装箱，棒材应捆扎牢固，使用尼龙带或钢带固定，防止滑动和碰撞。车辆顶部应覆盖防雨布，避免雨淋和暴晒。吊装时使用吊带或专用夹具，禁止钢丝绳直接接触棒材表面，以免造成压痕和划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

- 推荐方法：带锯切割（使用高速钢或硬质合金锯条，锯条齿距4-6齿/英寸，切割速度10-20m/min，进给量0.02-0.05mm/齿）；等离子切割（适用于大截面棒材，电流200-400A，切割速度200-500mm/min，使用氩气或氮气作为保护气体）；激光切割（适用于薄板，功率2-6kW，切割速度1000-3000mm/min）。水刀切割也可用于冷切割，避免热影响区。

- 切割后打磨要求：使用氧化铝或碳化硅砂轮片打磨切割端面，去除毛刺和氧化层，打磨深度0.5-1.0mm。禁止使用普通砂轮片（如刚玉砂轮），因其可能引入杂质污染合金表面。

- 注意事项：切割过程中保持充分冷却，避免过热导致局部组织变化。禁止使用氧乙炔火焰切割，因高温会导致合金表面严重氧化和成分偏析。

**焊接（如适用）**：

- 推荐焊接方法：钨极氩弧焊（TIG）和熔化极气体保护焊（MIG）为首选，也可使用手工电弧焊（SMAW）用于现场修补。

- 填充金属牌号：推荐使用与母材成分相近的GH4199专用焊丝，或Inconel 625、Inconel 718等镍基焊丝。

- 焊接参数：TIG焊接时，焊接电流80-200A，电压10-15V，焊接速度100-200mm/min；MIG焊接时，电流150-300A，电压20-28V，焊接速度200-400mm/min。

- 层间温度：控制在100℃以下，避免过热导致晶粒粗化。

- 保护气体：使用纯度不低于99.99%的氩气，流量10-20L/min，背面也需通入保护气体防止氧化。

- 焊后热处理：焊后需进行固溶（1120-1180℃保温1-2小时，快速冷却）加时效（850-950℃保温4-8小时，空冷）处理，以恢复焊接区域的γ'相强化效果。

- 注意事项：焊接前必须清除表面油污、水分和氧化物，使用丙酮或酒精清洗。禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

- 固溶温度：1120℃至1180℃，保温时间按截面厚度计算，每25mm厚度保温1小时，但不少于2小时。

- 冷却方式：水淬（快速冷却）或油淬，冷却速度不低于50℃/min，确保γ'相充分固溶。

- 时效温度：850℃至950℃，保温4至8小时，空冷或炉冷至500℃后空冷。

- 注意事项：热处理炉内气氛应保持中性或微还原性，避免过度氧化。禁止在含硫气氛中加热。升温速度控制在10-20℃/min，防止热应力过大导致变形或开裂。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用与GH4199同牌号或更高等级的镍基高温合金（如GH4169、Inconel 718），避免使用不锈钢或碳钢连接件，因热膨胀系数差异可能导致松动或应力集中。密封垫片应选用不含卤素（氟、氯、溴）的柔性石墨或陶瓷纤维垫片，避免在高温下释放腐蚀性气体。安装完成后，建议进行酸洗钝化处理（使用硝酸和氢氟酸混合液，浓度10-20%，温度40-60℃，浸泡30-60分钟），然后用水冲洗干净并干燥，以清除表面污染物并形成保护性氧化膜。

**日常维护方法**：清洁周期建议每3至6个月进行一次，使用中性清洁剂（pH值6-8）或去离子水清洗表面，避免使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洁剂。清洗后用压缩空气吹干或自然干燥。对于高温服役后的部件，应检查表面氧化层是否完整，如有剥落或局部腐蚀，需进行打磨和重新钝化处理。

**常见故障及解决方法**：

- 故障现象一：表面点蚀。可能原因：局部接触含氯介质或酸性溶液。处理方法：清除腐蚀产物，使用细砂纸打磨至露出新鲜金属，然后重新进行酸洗钝化处理。严重时需更换部件。

- 故障现象二：焊缝开裂。可能原因：焊接参数不当或焊后未进行热处理。处理方法：清除裂纹区域，重新焊接并严格执行焊后热处理工艺。建议使用更低的焊接热输入和更小的层间温度。

- 故障现象三：高温服役后变形。可能原因：服役温度超过设计值或载荷过大。处理方法：停机检查，测量变形量。如果变形量在允许范围内，可进行校正热处理（重新固溶加时效）；如果超差，需更换部件并重新评估工况参数。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理、焊接或切割等高温操作时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、面罩（防热辐射和飞溅）和阻燃服（如Nomex材质）。禁止触碰未冷却工件，工件冷却至室温前应设置警示标识。现场灭火器类型应选用干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水接触高温金属可能引发爆炸或氢脆。

**切割加工安全**：切割作业时，操作人员必须佩戴防护面罩（遮光号根据切割方法选择，等离子切割建议遮光号11-14，激光切割建议遮光号5-8），并确保排烟系统正常运行，及时抽走切割产生的烟尘和有害气体。火花隔离要求：切割区域周围应设置防火帘或金属挡板，防止火花飞溅引燃可燃物。禁止在易燃易爆环境中进行切割作业。

**产品损坏或腐蚀后的应急处理**：如果发现GH4199合金部件出现严重腐蚀、开裂或泄漏，应立即停机隔离，切断介质源（如燃料、冷却剂等），防止事故扩大。人员进入现场前必须穿戴防护服、防护手套和护目镜，避免接触泄漏介质。对于泄漏的腐蚀性介质，应使用中和剂（如碳酸氢钠溶液）进行中和处理，然后用吸附材料（如蛭石或沙土）收集，装入专用容器中。废弃物应按照危险废物（HW类）分类处置，委托有资质的单位进行处理，严禁随意倾倒或排放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH4199镍基高温合金黑皮棒时，建议从以下方面进行综合评估：

1. **应用场景匹配度**：确认您的使用温度是否在1000℃至1200℃范围内，是否涉及长期蠕变或氧化工况。如果使用温度低于900℃，可考虑性价比更高的GH4169或Inconel 718等合金。

2. **关键性能参数**：重点核对产品的PREN值（耐点蚀当量，该合金PREN值约为35-40，典型值）、高温持久强度（1000℃/100h条件下的持久强度）、以及氧化增重率。确保这些参数满足您的设计要求。

3. **认证要求**：如果产品用于航空、核电或军工领域，需确认是否具备相应的资质认证，如AS9100航空质量管理体系、NACE MR0175抗硫化物应力腐蚀认证、以及船级社认证（如DNV、Lloyd's）等。

4. **备品备件比例**：建议首次采购时按实际需求量的10-20%增加备品备件，以应对加工过程中的损耗和未来维修需求。对于关键设备，建议储备至少一套完整备件。

5. **质保书与第三方检测**：请务必核对上海墨钜提供的原厂质保书，确认化学成分、力学性能和探伤数据。同时建议要求提供第三方检测报告（如SGS、BV），以独立验证产品性能，确保符合合同约定。

## 十四、价格标准

GH4199镍基高温合金黑皮棒的价格受多种因素影响，包括产品型号、牌号、规格尺寸、采购数量及附加技术要求。参考价格区间如下：

- 小批量试样（单次采购量小于100kg）：价格在800-1200元/公斤，因需分摊冶炼和检测成本，通常上浮15-20%。

- 常规批量（100kg至5吨）：价格在600-800元/公斤，具体根据规格和交货状态调整。

- 大批量（5吨以上）：价格在500-650元/公斤，并可享受批量折扣政策，通常≥5吨可享5-12%折扣。

- 附加技术要求：如需双认证（如NACE+船级社）、第三方检测（SGS或BV）、定制热处理等，将增加10-30%的附加费用。

提示：以上价格为参考区间，实际报价受原材料市场波动、加工难度和交货期影响。具体报价请联系上海墨钜曾先生（电话021-67898711或13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月内，如因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致失效，上海墨钜将免费更换或全额退款。但不包括因使用不当、加工失误或超出设计工况导致的损坏。

**技术资料**：随货提供中英文质量证明书（含化学成分、力学性能、无损检测、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料均为纸质版和电子版双份提供。

**技术支持**：上海墨钜提供7×24小时远程技术指导服务，可通过电话、微信或邮件解答加工、焊接、热处理等问题。如需现场服务，承诺48小时内安排工程师抵达客户现场，提供工艺调试、故障诊断和培训支持。

**检测服务**：可安排SGS、BV等第三方检测机构进行独立检测，常规检测项目（如化学成分分析、室温拉伸、硬度测试）的费用由上海墨钜承担。如需加急检测或特殊项目（如高温持久试验、蠕变试验、扫描电镜分析等），费用由双方协商。

**备品保障**：对于已停产的牌号或规格，上海墨钜在停产后五年内仍可提供同质替代材料或定制加工服务，确保客户的设备维护和备件更换需求得到满足。

**售后响应**：对于质量问题投诉，上海墨钜承诺2小时内回复客户，48小时内给出初步解决方案，并启动内部质量追溯流程。对于紧急情况，可安排快速换货或现场支援。
