# GH4169镍基高温合金定制规格GH4169耐650℃高强高韧长时稳定通用型产品介绍

## 一、产品概述与适用范围

GH4169（对应美国牌号Inconel 718）是一种沉淀硬化型镍基高温合金，归属于高温合金大类。该合金在-253℃至650℃温度范围内兼具高强度、良好的韧性、优异的抗疲劳性能以及长期组织稳定性，是目前航空航天及能源领域应用最广泛的高温合金之一。GH4169的核心优势包括：其一，在650℃以下具有极高的抗拉强度和屈服强度，室温抗拉强度可达1280MPa以上；其二，在650℃长期服役过程中组织稳定，γ’’相（Ni3Nb）析出强化效果不显著衰减；其三，具有良好的抗热疲劳和抗蠕变性能，适用于反复启停的苛刻工况；其四，焊接性能优于多数沉淀硬化型高温合金，可通过适当工艺实现可靠连接；其五，可提供定制规格的棒材、板材、锻件及管材，满足不同结构件的尺寸需求。该合金适用于长期工作温度不超过650℃、短时可达800℃的氧化或弱还原性气氛环境，不推荐用于强还原性硫化物或高浓度氯离子腐蚀介质。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端装备，严格执行ASTM B637、AMS 5662及GB/T 14992等国内外标准，全流程工艺可追溯。公司长期从事特殊钢及合金材料的研发与供应，具备完善的质量管理体系和检验检测能力，能够为航空航天、能源、石化等领域客户提供符合严苛技术要求的GH4169合金产品。

## 三、核心功能

1. **耐高温高强承载功能**：GH4169在650℃时抗拉强度仍可维持在1000MPa以上，屈服强度不低于860MPa，远优于普通奥氏体不锈钢和铁基高温合金，适用于承受高温高应力的结构部件，如涡轮盘、压气机盘和紧固件。

2. **抗热疲劳与抗蠕变功能**：该合金在600-650℃范围内具有良好的抗蠕变性能，100小时持久强度可达600MPa以上（典型值，以实际产品质保书为准），同时因γ’’相与基体共格强化效应，热疲劳裂纹扩展速率较低，适用于反复加热冷却的工况。

3. **良好冷热加工成形功能**：GH4169在固溶状态下具有良好的塑性，可进行锻造、轧制、挤压等热加工，也可在退火状态下进行冷拉、冷弯等冷加工。其热加工温度窗口较宽（950-1120℃），便于实现复杂形状锻件的成形。

4. **优异抗腐蚀与抗氧化功能**：在650℃以下空气中，合金表面形成致密的Cr2O3氧化膜，氧化速率低于0.1mm/年（典型值，以实际产品质保书为准）。同时，合金对燃气、蒸汽及弱酸性介质具有良好耐受性，适用于航空发动机和燃气轮机的热端部件。

5. **长期组织稳定性功能**：GH4169在650℃长期时效（可达数千小时）后，γ’’相无明显粗化或向δ相（Ni3Nb正交相）转变，避免强度急剧下降。通过控制Nb含量及热处理制度，可优化δ相析出形态，进一步提升组织稳定性。

## 四、技术特点

**合金设计思路**：GH4169以镍-铬-铁为基体，主要强化元素为铌（Nb）和钼（Mo）。Nb与Ni形成γ’’相（Ni3Nb），呈盘状析出，在650℃以下提供显著强化效果；Mo固溶入基体起固溶强化作用，同时降低层错能，抑制高温蠕变。铝（Al）和钛（Ti）形成少量γ’相（Ni3(Al,Ti)），辅助强化并稳定组织。Cr提供抗氧化和耐腐蚀能力，Fe降低合金成本并改善热加工性。严格控制C和Si含量，减少碳化物和硅化物对塑性的不利影响。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和低熔点杂质；随后进行真空自耗重熔（VAR），进一步降低氧、氮含量，改善凝固组织，减少偏析和夹杂物。对于对纯净度要求极高的航空锻件，可增加电渣重熔（ESR）工序，实现双联或三联冶炼（VIM+VAR+ESR），确保材料内部质量。

**热处理制度**：标准热处理制度为固溶处理加双时效。固溶温度960-980℃，保温1小时后空冷或快速水冷；第一次时效温度720℃，保温8小时，以50℃/h炉冷至620℃；第二次时效620℃，保温8小时后空冷。该制度可析出细小弥散的γ’’相，获得最佳强韧性匹配。对于焊接件或需改善δ相分布的场合，可采用980-1010℃固溶，控制δ相沿晶界呈颗粒状析出，避免连续膜状δ相导致脆化。

**显微组织控制**：晶粒度控制在ASTM 6级或更细（典型值，以实际产品质保书为准），以保证强度和抗疲劳性能。通过调整固溶温度和冷却速率，可控制δ相含量和形态。δ相含量宜控制在3-8%（体积分数），过量会降低塑性和韧性。采用光学显微镜和扫描电镜（SEM）定期检验组织，确保无有害相（如σ相、Laves相）析出。

**无损检测及质量保证**：所有锻件和关键部件棒材均进行超声波探伤（UT），按ASTM E2375或GB/T 4162标准执行，确保内部无裂纹、缩孔、夹杂等缺陷。表面检测采用液体渗透检测（PT），检测灵敏度不低于2级。光谱分析（OES或ICP）用于化学成分验证，每批产品提供原厂质保书，包含炉号、热处理批号、力学性能及探伤结果。

## 五、应用领域

1. **航空航天领域**：用于航空发动机涡轮盘、压气机盘、机匣、叶片、燃烧室支撑环及高温紧固件，承受高温高应力及复杂交变载荷。

2. **燃气轮机与发电设备**：用于工业燃气轮机的涡轮盘、转子组件、密封环和导向叶片，在600-650℃下长期稳定运行。

3. **石油化工与能源**：用于高温高压阀门、泵体、管道系统及热交换器，适用于含硫、含氢的酸性环境（如H2S和CO2共存工况）。

4. **核工业**：用于核反应堆控制棒驱动机构、堆内构件及蒸汽发生器支撑件，要求耐辐射和耐高温。

5. **汽车发动机与增压器**：用于高性能赛车发动机涡轮增压器转子、排气歧管及热端部件，要求抗热疲劳和抗氧化。

6. **工具与模具制造**：用于高温热作模具、挤压模和锻造模，在反复加热冷却条件下保持高硬度和耐磨性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）50.0-55.0；铬（Cr）17.0-21.0；铁（Fe）余量；铌（Nb）4.75-5.50；钼（Mo）2.80-3.30；钛（Ti）0.65-1.15；铝（Al）0.20-0.80；碳（C）≤0.08；锰（Mn）≤0.35；硅（Si）≤0.35；磷（P）≤0.015；硫（S）≤0.015；硼（B）≤0.006；铜（Cu）≤0.30。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥1280MPa；屈服强度≥1035MPa；延伸率≥12%；断面收缩率≥15%；布氏硬度（HB）≥330；冲击功（V型缺口）≥40J。650℃高温典型值：抗拉强度≥1000MPa；屈服强度≥860MPa；延伸率≥15%。

**物理性能（典型值，以实际产品质保书为准）**：密度8.19g/cm³；熔点1260-1336℃；热导率（100℃）11.4 W/(m·K)，（600℃）18.3 W/(m·K)；电阻率（室温）1.25μΩ·m；线膨胀系数（20-100℃）11.8×10⁻⁶/℃，（20-600℃）14.5×10⁻⁶/℃；弹性模量（室温）205GPa。

**耐腐蚀与高温性能（典型值，以实际产品质保书为准）**：650℃氧化增重率≤0.1mg/cm²·h；高温持久强度（650℃，100h）≥600MPa；疲劳极限（650℃，10⁷周次）≥350MPa；抗应力腐蚀性能良好，在含Cl⁻环境中临界点蚀温度（CPT）≥50℃（按ASTM G48方法C测试）。

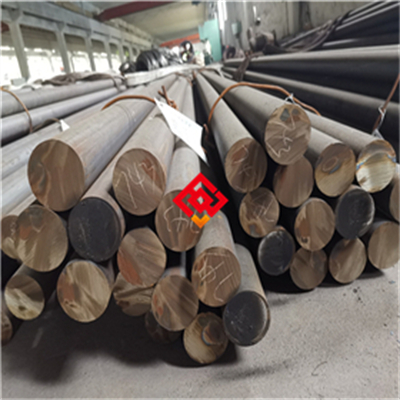

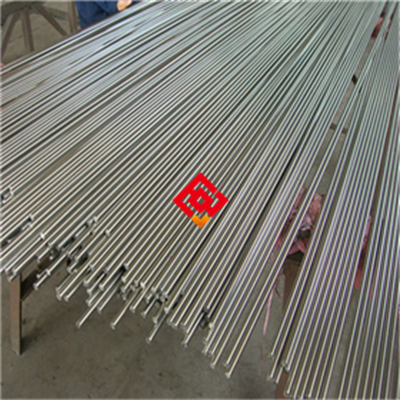

**产品规格范围**：棒材直径6-350mm，长度1000-6000mm；板材厚度1.5-80mm，宽度600-2000mm；管材外径10-325mm，壁厚1.5-30mm；锻件按图纸定制，单件重量可达2吨；丝材直径0.5-8mm，成卷供应。

**交货状态**：固溶态（退火态）或固溶+时效态；表面可提供酸洗、磨光、车光或剥皮处理。

**批次溯源码解读**：编码规则例如“MJ-GH4169-202503-A123-H01-RD50”，其中“MJ”代表上海墨钜，“GH4169”为牌号，“202503”为生产年月（2025年3月），“A123”为炉号，“H01”为热处理批号，“RD50”表示规格代码（直径50mm圆棒）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役温度超过650℃**：超过650℃后γ’’相会快速粗化并转变成δ相，导致强度急剧下降；短时允许800℃，但累计时间不宜超过100小时。

2. **禁止在强还原性硫化物气氛中服役**：在H₂S、SO₂等含硫气氛中，合金表面Cr₂O₃膜会被破坏，产生硫化腐蚀，导致灾难性失效。

3. **焊接后必须进行固溶或时效处理**：焊接热影响区会产生残余应力和组织不均匀，不进行焊后热处理可能导致应力腐蚀开裂或疲劳寿命下降。推荐焊后固溶（960-980℃）加双时效。

4. **加工硬化倾向显著**：冷加工后硬度上升明显，若需多道次冷变形，应在每道次间进行中间退火（960-980℃，空冷），避免开裂。

5. **表面划伤和凹坑需严格避免**：表面缺陷会成为疲劳裂纹源，在高温高应力工况下极易扩展导致断裂。加工和搬运过程中应使用软质夹具和垫材。

6. **严禁与铜、锌、铅等低熔点金属接触**：在高温下，这些金属会扩散入合金晶界，引起晶界脆化和热脆性，导致灾难性失效。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风处，温度范围-10℃至40℃；相对湿度上限为60%；地面铺设木质或橡胶垫材，严禁直接接触水泥地面；禁止与酸、碱、盐、重金属粉末及腐蚀性化学品混存。

**包装规范**：棒材和管材采用塑料薄膜包裹，内置干燥剂（硅胶包），外层为木箱或编织袋；板材采用防锈纸加塑料薄膜封装，边缘用护角保护。每件包装标注牌号、规格、炉号、重量及生产日期。

**运输注意事项**：运输过程中需固定牢固，防止滑动碰撞；加盖防水篷布，防止雨淋和暴晒；吊装时使用尼龙吊带或软质吊索，禁止钢丝绳直接接触产品表面。严禁抛掷、摔砸或踩踏。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏和抛掷；禁止使用铁锤直接敲击产品表面。

## 九、加工操作规范

**切割**：推荐采用带锯切割（线速度20-30m/min，进给量0.05-0.15mm/齿）、等离子切割（电流150-300A，切割速度500-1500mm/min）或水刀切割（磨料粒度80-120目，压力350-400MPa）。激光切割也可使用，但需注意热影响区控制。切割后边缘需进行打磨，去除毛刺和微裂纹，打磨使用氧化铝或碳化硅砂轮片，禁止使用普通刚玉砂轮片，以免表面污染。注意事项：切割区域应有良好排烟系统；禁止高速干切，应使用冷却液；禁止使用砂轮切割片直接切割薄板，以防过热变形。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG），填充金属牌号选用ERNiFeCr-2（对应GH4169焊丝）。焊接参数：TIG焊接电流80-150A，电压10-15V，焊接速度50-150mm/min；MIG焊接电流150-250A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下。保护气体采用99.99%高纯氩气，流量10-20L/min。焊后必须进行固溶+时效处理（960-980℃固溶，720℃/620℃双时效）。注意事项：焊接前需清理焊道两侧20mm范围内油污、氧化皮；禁止在无保护气氛下焊接；禁止使用含硫或含氯的焊剂；禁止在焊后不进行热处理的情况下直接服役。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度960-980℃，保温时间按截面厚度计算，每25mm保温1小时，空冷或快速水冷。第一次时效720℃，保温8小时，炉冷（50℃/h）至620℃；第二次时效620℃，保温8小时，空冷。注意事项：固溶冷却速度需足够快，避免δ相过早析出；时效炉内温度均匀性控制在±5℃；禁止在固溶后长时间室温放置而不立即时效；禁止采用水淬后不进行时效的工艺。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质GH4169或更高级别的镍基合金（如GH625），避免使用普通不锈钢或碳钢，防止高温下电偶腐蚀和热膨胀不匹配。密封垫片应选用无卤素、无硫的石墨垫片或陶瓷纤维垫片，禁止使用含氯塑料垫片（如聚四氟乙烯PTFE在高温下释放腐蚀性气体）。安装完成后，对表面进行酸洗钝化处理（硝酸+氢氟酸混合液，温度50-60℃，时间20-30分钟），去除加工残留的氧化皮和铁离子污染，然后用去离子水冲洗并干燥。

**日常维护方法**：清洁周期建议每3-6个月一次，根据服役环境调整。清洗剂选用中性或弱碱性不含氯的工业清洗剂（pH值6-8），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或含硫清洗剂。清洁后用压缩空气吹干或自然干燥。若表面出现轻微氧化色，可用不锈钢抛光膏进行局部处理。对于长期高温服役的部件，建议每12个月进行一次渗透检测（PT），检查表面是否有裂纹。

**常见故障及解决方法**：1. 表面点蚀：多由氯离子或酸性介质引起，应检查服役环境，避免氯离子浓度过高，点蚀区域可打磨去除后重新酸洗钝化，若深度超过0.5mm需评估更换。2. 焊缝开裂：通常为焊后未进行热处理或层间温度过高所致，应重新进行固溶+时效处理，并控制焊接参数，严重时需切除重焊。3. 变形：高温下长期受力导致蠕变变形，应检查服役温度是否超标，必要时更换部件或调整冷却系统。4. 硬度下降：可能因长期超温导致γ’’相粗化，需通过热处理恢复性能或更换材料。

## 十一、安全警示与应急处理

**高温操作安全**：在处理高温GH4169工件（如刚出炉的锻件或热处理件）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃服，防止烫伤。禁止用手直接触碰未冷却工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化爆炸）。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号按切割方法选择，等离子切割建议遮光号≥12，激光切割建议遮光号≥10），穿防砸鞋和防护服。切割区域应配备高效排烟系统，及时排出金属粉尘和烟尘。火花隔离要求：切割区域周围2米内不得放置易燃物品，地面铺设防火毡。

**产品损坏或腐蚀后的应急处理**：若发现产品表面严重腐蚀或开裂，应立即停机隔离，切断介质源（如关闭阀门、排空管路）。操作人员需穿戴耐酸碱手套、防护眼镜和防护服，避免接触腐蚀介质。泄漏的腐蚀性介质应使用中和剂（如碳酸氢钠溶液中和酸性介质，稀醋酸中和碱性介质）处理，然后收集至专用容器。废弃物按危险废物（HW类）分类，委托有资质的处理单位处置。严禁将腐蚀废液直接排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并根据您的具体应用场景推荐最优规格和工艺方案。

## 十三、购买建议

在选择GH4169产品时，建议从以下方面评估匹配度：首先，确认应用场景的最高服役温度是否在650℃以内，若超过该温度需考虑更高等级的合金（如GH4099或GH4698）。其次，关键性能参数需重点核对，如PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，GH4169典型PREN约30）用于耐腐蚀评估；高温持久强度需满足设计要求；硬度需与加工工艺匹配。第三，认证要求方面，航空领域需提供AMS 5662或AMS 5663认证，能源领域需NACE MR0175认证（用于酸性环境），船用需船级社认证（如DNV、ABS、CCS）。建议客户在采购时核对上海墨钜原厂质保书，要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。对于关键部件，建议额外进行高温持久试验和微观组织检验。

## 十四、价格标准

GH4169产品价格根据型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：常规尺寸棒材（直径50-100mm）固溶态约280-380元/公斤；板材（厚度10-30mm）固溶态约320-420元/公斤；锻件（按图纸定制）约400-550元/公斤。小批量试样（单规格≤50公斤）加价15-20%。批量折扣政策：采购量≥1吨可享3-5%折扣；≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。附加技术要求（如双认证、第三方检测、定制热处理）需额外计费，通常加收5-15%。具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏析、内部裂纹、组织不合格等）导致失效的，上海墨钜免费更换或全额退款。因客户使用不当或超范围服役造成的失效不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可追溯至炉号和热处理批号。

**技术支持**：提供24小时内远程技术指导（电话或视频），解答加工、安装、使用中的问题。如需现场服务，承诺48小时内工程师抵达客户现场，协助解决技术难题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担。若客户要求额外项目（如高温持久、蠕变、微观组织分析），需协商费用。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应不中断。对于非标规格，可保留模具和工艺参数，快速响应复购需求。

**售后响应**：质量问题2小时内回复，48小时内出初步处理方案。如需退货或换货，在确认缺陷属于材料问题后，5个工作日内完成处理流程。
