# GH4141镍基高温合金定制规格 GH4141耐750℃高强抗疲劳抗热腐蚀产品介绍

## 一、产品概述与适用范围

GH4141是一种镍基沉淀硬化型高温合金，属于我国自主研发的高温合金体系，典型牌号为GH4141（对应国际类似牌号如Waspaloy或Rene 41的改良型）。该合金专为在750℃高温环境下长期服役而设计，兼具高强度、优异的抗疲劳性能和出色的抗热腐蚀能力。其使用温度范围覆盖-196℃至800℃，在750℃时仍能保持较高的抗拉强度和持久强度，特别适用于航空发动机热端部件、燃气轮机涡轮盘及高温紧固件等关键部件。核心优势包括：在750℃下抗拉强度不低于900MPa（典型值，以实际产品质保书为准）；具有优异的抗高温氧化性能，在750℃空气中氧化增重率低于0.10 mg/cm²·h（典型值）；抗热腐蚀性能突出，可抵抗含硫、钒等介质的高温腐蚀；高周疲劳强度高，在750℃、10⁷周次条件下疲劳极限可达350MPa以上（典型值）；良好的冷热加工塑性，可锻造成型复杂结构部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）以及电渣重熔（ESR）等全套装备。公司严格执行ASTM、AMS、GB/T及HB等国内外标准，从原材料入库到成品出库实行全流程工艺可追溯，确保每一批产品的化学成分、力学性能、显微组织及无损检测结果均符合客户定制要求。公司配备直读光谱仪、碳硫分析仪、万能试验机、高温持久蠕变试验机、超声波探伤仪等先进检测设备，可为客户提供原厂质保书及第三方检测报告。

## 三、核心功能

1. **耐高温强度保持能力**：GH4141在750℃下仍具有较高的抗拉强度和屈服强度。典型室温抗拉强度为1200-1400MPa，屈服强度为900-1100MPa；在750℃时抗拉强度仍可维持在900MPa以上（典型值），远优于普通奥氏体不锈钢。这得益于其γ′相（Ni₃(Al,Ti)型析出相）的强化作用，γ′相在750℃下仍能保持较高的体积分数和稳定性。

2. **抗高温氧化与热腐蚀能力**：合金中铬含量约19%，铝含量约1.5%，钛含量约3.0%，在高温下能形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧和腐蚀性介质的进一步侵入。在750℃空气中氧化100小时后，氧化增重率不超过0.15 mg/cm²·h（典型值）。同时，该合金对含硫、含钒的燃气腐蚀环境具有良好的抵抗能力，适用于燃气轮机热端部件。

3. **高周及低周疲劳性能**：通过精细控制晶粒度（通常为ASTM 4-6级）和析出相分布，GH4141展现出优异的高温疲劳性能。在750℃、应力比R=0.1条件下，10⁷周次疲劳极限可达350-400MPa（典型值）。低周疲劳性能同样出色，在总应变范围1.0%时，疲劳寿命可超过5000周次（典型值），适用于承受循环热应力的涡轮盘和叶片。

4. **良好的加工与成形性能**：GH4141在固溶状态下具有良好的塑性，可进行锻造、轧制、挤压等热加工。热加工温度范围为1050-1150℃，终锻温度不低于950℃。冷加工时需注意其加工硬化倾向，但可通过中间退火（固溶处理）恢复塑性。该合金可采用氩弧焊（TIG）、电子束焊等方法进行焊接，焊后需进行去应力退火或完全热处理。

## 四、技术特点

**合金设计思路**：GH4141以镍为基体，通过添加铬（约19%）提高抗氧化和抗腐蚀能力，添加钴（约11%）提高固溶强化效果并降低层错能，添加钼（约9.5%）和钨（约0.5%）增强高温强度，添加铝（约1.5%）和钛（约3.0%）形成γ′沉淀强化相（Ni₃(Al,Ti)），添加硼（约0.005%）和锆（约0.05%）改善晶界强度。合金中碳含量控制在0.06-0.12%之间，形成少量MC型碳化物（如TiC）和M₆C型碳化物，用于钉扎晶界、细化晶粒。

**冶炼工艺**：采用真空感应熔炼（VIM）作为初炼，获得成分均匀的母合金；随后进行真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，进一步降低气体含量（氧、氮、氢）和非金属夹杂物，提高合金纯净度。对于要求更高的应用，可采用VIM+VAR+ESR三联工艺。冶炼过程严格记录炉号、温度、真空度等参数，确保批次间一致性。

**热处理制度**：典型热处理制度为：固溶处理：1080℃±10℃保温1-2小时，油淬或快速空冷；时效处理：760℃±5℃保温16小时，空冷。对于特定要求，可采用两级时效：第一级760℃/16小时，第二级650℃/24小时，以优化γ′相尺寸分布。固溶处理后晶粒度控制在ASTM 4-6级，时效后γ′相尺寸约为0.1-0.3微米。

**显微组织控制**：固溶处理后组织为奥氏体基体加少量未溶MC碳化物；时效后析出大量细小γ′相（体积分数约25-30%），均匀分布于晶内，同时晶界上析出断续的M₂₃C₆或M₆C碳化物，有利于提高晶界强度。需控制δ相（Ni₃Nb型）的析出，避免在有害温度区间（约850-950℃）长时间停留，以防δ相过量析出导致脆化。

**无损检测及质量保证**：所有产品均进行超声波探伤（UT），检测标准按ASTM E2375或GB/T 4162执行，确保内部无裂纹、缩孔、夹杂等缺陷。棒材和管材可进行涡流探伤（ET）检测表面缺陷。关键部件用材料增加液体渗透检测（PT）或磁粉检测（MT）。每批产品附带原厂质保书，包含化学成分、力学性能、探伤结果及显微组织照片，并可根据客户要求提供SGS或BV第三方检测报告。

## 五、应用领域

1. **航空发动机**：用于制造涡轮盘、涡轮叶片、压气机盘、燃烧室衬套及高温紧固件等热端部件，工作温度可达750℃。

2. **燃气轮机**：用于地面和舰船燃气轮机的涡轮叶片、导向叶片、密封环及喷嘴等部件，抵抗高温燃气的氧化和热腐蚀。

3. **石油化工**：用于高温高压反应器内件、加热炉管、转化炉管及高温阀门，适应含硫、含氢等腐蚀性环境。

4. **核能工程**：用于核反应堆控制棒驱动机构、堆内构件及高温气冷堆换热器，要求材料在高温下具有低中子吸收截面和良好抗辐照性能。

5. **汽车工业**：用于高性能发动机的排气阀、涡轮增压器转子及高温传感器护套，满足耐热和抗疲劳要求。

6. **航空航天**：用于火箭发动机涡轮泵、导弹舵面及高温结构件，要求材料在极端温度下保持结构完整性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳C：0.06-0.12；铬Cr：18.0-20.0；钴Co：10.0-12.0；钼Mo：9.0-10.5；钛Ti：2.75-3.25；铝Al：1.40-1.80；钨W：0.30-0.70；硼B：0.003-0.010；锆Zr：0.03-0.08；铁Fe：≤2.0；锰Mn：≤0.50；硅Si：≤0.50；磷P：≤0.015；硫S：≤0.010；镍Ni：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：1250MPa（典型值）；屈服强度Rp0.2：950MPa（典型值）；延伸率A：15%（典型值）；断面收缩率Z：20%（典型值）；布氏硬度HBW：360-420（典型值）；冲击功Akv：25J（典型值）。

**高温力学性能（750℃典型值）**：抗拉强度Rm：920MPa；屈服强度Rp0.2：780MPa；延伸率A：12%；持久强度（750℃/100h）：400MPa（典型值）。

**物理性能（典型值）**：

密度：8.25 g/cm³；熔点：1320-1370℃；热导率：11.5 W/(m·K)（室温），18.0 W/(m·K)（750℃）；电阻率：1.15 μΩ·m（室温）；线膨胀系数：12.8×10⁻⁶/℃（20-100℃），14.5×10⁻⁶/℃（20-750℃）；弹性模量：210 GPa（室温），170 GPa（750℃）。

**耐腐蚀/高温性能**：

临界点蚀温度CPT：在6%FeCl₃溶液中≥50℃（典型值）；高温氧化增重率：750℃空气中100小时≤0.15 mg/cm²·h（典型值）；高温持久强度：750℃/100h≥350MPa（典型值）；热腐蚀性能：在Na₂SO₄+NaCl混合盐膜下750℃循环氧化100小时，腐蚀深度≤0.05mm（典型值）。

**产品规格范围**：

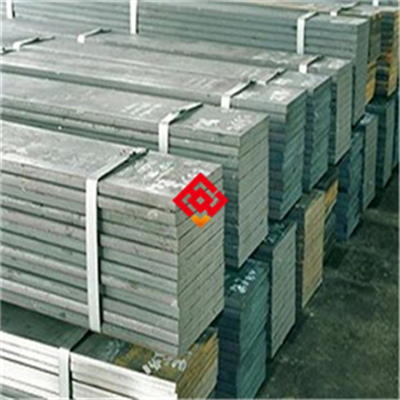

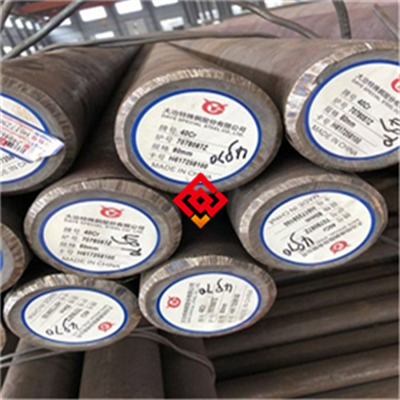

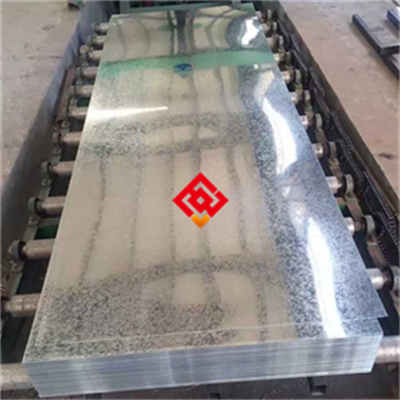

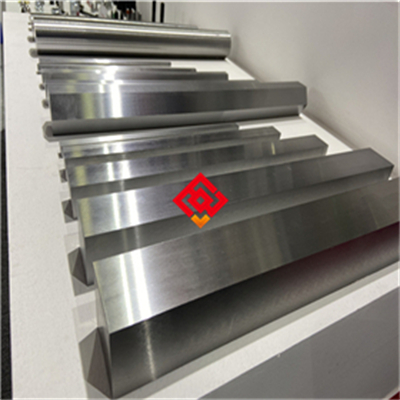

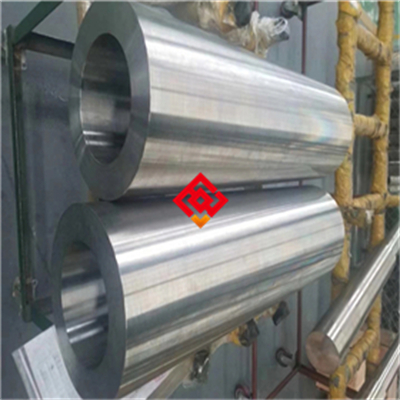

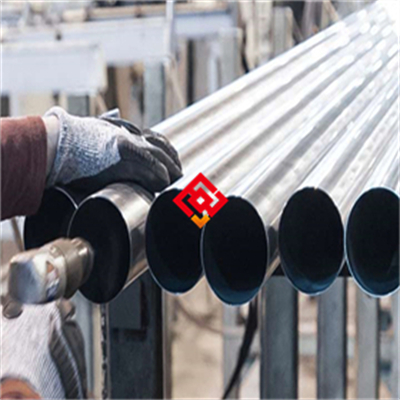

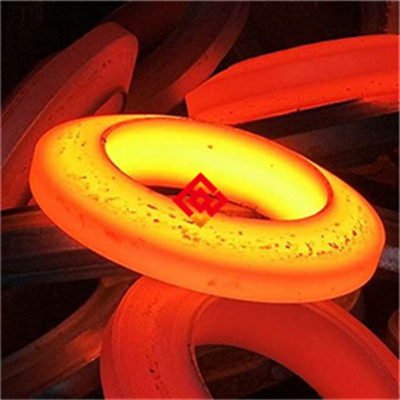

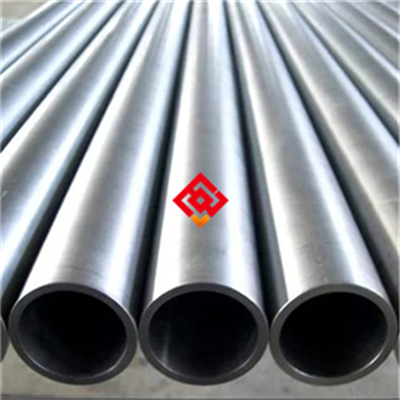

板材：厚度2.0-100mm，宽度500-2000mm，长度1000-6000mm；棒材：直径6.0-350mm，长度1000-6000mm；管材：外径10-219mm，壁厚1.0-30mm，长度1000-12000mm；锻件：各种形状锻件，单件重量可达2000kg；丝材：直径0.5-6.0mm，成卷或直条。特殊规格可定制。

**交货状态**：

板材：固溶+酸洗或固溶+磨光；棒材：固溶+车光或磨光；管材：固溶+酸洗；锻件：固溶+粗车；丝材：冷拉+固溶。可根据客户要求进行时效处理或半时效状态交货。

**批次溯源码解读**：编码规则为“MJ-GH4141-年月-炉号-热处理批号-规格代码”。例如：MJ-GH4141-202505-2103-HT07-R100，其中MJ代表上海墨钜，GH4141为牌号，202505为生产年月，2103为炉号，HT07为热处理批号，R100代表直径100mm棒材。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及显微组织数据。

## 七、注意事项

1. **热处理敏感性**：GH4141对固溶温度和时效温度非常敏感，固溶温度过高（超过1100℃）会导致晶粒粗化，降低疲劳性能；时效温度过低或时间不足会导致γ′相析出不足，强度下降。必须严格按照推荐热处理制度执行，并配备温度记录仪。

2. **加工硬化倾向**：该合金在冷加工时加工硬化速率较高，冷变形量超过15%后需进行中间固溶退火（1080℃/30分钟/空冷），否则易产生裂纹。禁止在未退火状态下进行大变形量冷加工。

3. **焊接裂纹敏感性**：GH4141焊接时具有较高的热裂纹敏感性，尤其是弧坑裂纹。必须采用低热输入焊接参数，控制层间温度不超过100℃，焊后立即进行去应力退火（760℃/2小时/空冷）。禁止在焊后未热处理状态下直接使用。

4. **应力腐蚀倾向**：尽管GH4141具有较好的耐腐蚀性，但在含氯离子和硫化氢的混合介质中，尤其在高温高压条件下，仍存在应力腐蚀开裂风险。建议避免在pH<3或含高浓度氯离子（>1000ppm）的酸性环境中长期服役。

5. **表面保护要求**：加工或搬运过程中表面划伤、碰伤会成为疲劳裂纹源或腐蚀起点，显著降低部件寿命。所有加工面必须进行倒圆角处理，表面粗糙度Ra值应控制在1.6μm以下。禁止使用含硫或含氯的切削液。

6. **高温长期服役限制**：在850-950℃温度区间长时间停留（超过100小时）会导致δ相（Ni₃Nb）析出，降低塑性和韧性。建议避免在该温度区间服役，或通过优化成分（降低Ti+Al总量）来抑制δ相形成。

## 八、存储与运输指南

**存储环境要求**：存放环境温度应保持在5-35℃，相对湿度上限为60%。产品应放置在干燥、通风的库房内，地面需铺设木质垫板或橡胶垫，距离地面高度不低于20cm。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）等腐蚀性物质混存。存放区域应远离热源和阳光直射。

**包装规范**：小尺寸棒材和管材采用塑料薄膜缠绕包装，内置干燥剂（硅胶包，每立方米空间不少于5包），外层使用编织袋或木箱加固。板材采用防锈纸+塑料薄膜+木托架包装，每层板材之间用软质材料隔离。锻件采用防锈油涂覆后包裹防锈纸，再装入木箱。所有包装外壁标注“防潮”、“轻放”、“禁止挤压”等标识。

**运输注意事项**：运输过程中产品必须固定牢固，使用尼龙带或聚酯带绑扎，禁止使用钢丝绳直接接触产品表面，以免产生压痕或划伤。车辆应配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用吊具，严禁钢丝绳直接接触。产品堆放层数不超过3层，防止底部变形。

**禁止行为**：禁止与腐蚀性物质（酸、碱、盐、活性化学品）混放；禁止露天存放；禁止踩踏或抛掷产品；禁止在包装破损状态下长期存放；禁止使用铁锤或硬质工具直接敲击产品表面。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条选用M42高速钢或硬质合金锯条，线速度15-25m/min，进给量0.05-0.10mm/齿）或激光切割（功率2-4kW，切割速度1-2m/min，辅助气体为氮气或氩气）。对于厚板（>50mm），可采用等离子切割（电流200-400A，切割速度200-500mm/min），切割后需去除热影响区（至少去除3mm）。禁止使用普通砂轮片切割，因为砂轮片中的杂质可能嵌入材料表面，导致后续腐蚀或裂纹。切割后断面需用锉刀或砂纸打磨光滑，去除毛刺。

**焊接（适用于结构件焊接）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属应选用同材质焊丝（如GH4141焊丝）或镍基合金焊丝（如ERNiCrCoMo-1）。焊接电流：TIG焊80-150A（直流正接），MIG焊150-250A（直流反接）；焊接电压：TIG焊10-15V，MIG焊20-28V；焊接速度：50-150mm/min；层间温度控制在100℃以下，每焊完一道后用不锈钢刷清理焊道。保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须进行去应力退火：760℃保温2小时，空冷。注意事项：禁止在无保护气体或保护气体不足的情况下焊接；禁止使用含硫、含氯的焊接辅助材料；禁止在焊后未热处理状态下进行机械加工。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：1080℃±10℃，保温时间按有效厚度计算（每25mm厚度保温1小时），油淬或快速空冷。时效处理：760℃±5℃，保温16小时，空冷。对于要求高强度的部件，可采用两级时效：760℃/16小时+650℃/24小时。注意事项：禁止在固溶加热过程中升温速率过快（不超过10℃/min），以防止热应力过大；禁止在时效处理过程中炉温波动超过±5℃；禁止在固溶后采用水淬冷却，以免产生过大的热应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）推荐采用同材质GH4141或更高级别的镍基合金（如GH4169），避免使用异种金属连接导致电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材料，如柔性石墨垫片或纯镍垫片，禁止使用含聚四氟乙烯（PTFE）或含氯橡胶垫片。安装后，对于接触工艺介质的表面，应进行酸洗钝化处理（采用20%硝酸+5%氢氟酸溶液，50℃浸泡30分钟，然后用去离子水冲洗干净），以恢复表面钝化膜。对于焊接部位，焊后需进行酸洗钝化或机械抛光，去除氧化色。

**日常维护方法**：清洁周期为每3个月或根据工况调整。清洗剂应选用中性或弱碱性清洗剂（pH值6-8），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洗后用去离子水冲洗干净，并用压缩空气吹干。对于高温服役部件，每半年检查一次表面氧化膜状况，如发现剥落或变薄，应重新进行钝化处理。长期停用的设备，应在表面涂覆防锈油（如WD-40或专用镍基合金防锈油）进行保护。

**常见故障及解决方法**：

1. **表面点蚀**：表现为表面出现针孔状腐蚀坑。原因：氯离子浓度过高或钝化膜破损。解决方法：清除腐蚀产物，重新酸洗钝化；控制介质中氯离子浓度低于500ppm；如无法避免，建议升级为更高Mo含量的合金（如GH625）。

2. **焊缝开裂**：表现为焊接接头出现纵向或横向裂纹。原因：焊接热输入过大或焊后未及时热处理。解决方法：采用小热输入焊接（电流降低20%），控制层间温度低于100℃，焊后立即进行760℃去应力退火。严重时需挖补重焊。

3. **高温变形**：表现为部件在服役过程中发生扭曲或尺寸变化。原因：服役温度超过设计值或长期处于蠕变温度区间。解决方法：检查实际服役温度，必要时增加冷却措施或更换为更高强度的合金（如GH4169）。对于已变形部件，需进行热校正（在固溶温度下加压校正后重新热处理）。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理、焊接或热加工时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、防护面罩（防热辐射）和阻燃服。禁止在未冷却至室温前触碰工件，工件表面温度在100℃以上时禁止裸手接触。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件会产生蒸汽爆炸或导致工件淬裂。热处理炉周围应设置防护栏，并悬挂“高温危险”警示牌。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号：激光切割用遮光号≥5，等离子切割用遮光号≥8），防止强光灼伤眼睛。切割区域必须配备排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花隔离区应使用防火毯或金属挡板，周围2米范围内禁止堆放易燃物。禁止在切割过程中用手直接清理切屑，必须使用专用工具。

**产品损坏或腐蚀后的应急处理**：如发现产品发生严重腐蚀或泄漏，应立即停机隔离，切断介质源（关闭阀门或封堵管道）。操作人员必须穿戴耐酸耐碱防护服、防化手套和护目镜，使用惰性材料（如硅藻土或干沙）围堵泄漏介质，防止扩散。对于泄漏的酸碱性介质，使用碳酸氢钠（酸性介质）或稀醋酸（碱性介质）进行中和，中和后收集至专用容器。废弃物应分类存放：金属碎屑按HW08类（废矿物油类）或HW17类（表面处理废物）处置；沾染腐蚀介质的包装物按HW49类处置。严禁将废弃物直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于：产品数据表（PDS）、材料安全数据表（MSDS）、焊接工艺评定报告（WPQR）以及典型加工工艺规程。您也可以通过电话咨询定制规格、交货期及技术方案，我们承诺24小时内响应。

## 十三、购买建议

在选购GH4141镍基高温合金时，建议重点考虑以下维度：首先，确认应用场景的温度范围和介质环境，若服役温度超过800℃或介质中含高浓度氯离子（>1000ppm），建议评估是否需升级为含更高W或Ta的合金（如GH4738）。其次，核对关键性能参数，包括PREN值（点蚀当量，GH4141的PREN值约为45-50，典型值）、高温持久强度（750℃/100h应不低于350MPa）、晶粒度级别（推荐ASTM 4-6级）以及γ′相体积分数（25-30%）。第三，确认认证要求，航空发动机用材料需提供AMS或HB标准认证，石油化工用材料需提供NACE MR0175/ISO 15156认证，船用材料需提供船级社认证（如DNV、BV、CCS）。第四，建议按10-15%的比例配备备品备件，尤其是涡轮盘、叶片等易损件。最后，强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。对于首次使用该材料的客户，建议先采购小批量试样（如200-500kg）进行工艺验证。

## 十四、价格标准

GH4141镍基高温合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间如下：棒材（直径20-100mm）约350-550元/公斤；板材（厚度10-50mm）约400-600元/公斤；管材（外径50-100mm）约450-650元/公斤；锻件（按图纸定制）约500-800元/公斤；丝材（直径1.0-3.0mm）约550-750元/公斤。批量折扣政策：单批次采购量≥5吨可享5-12%折扣，≥10吨可享10-18%折扣。小批量试样加价规则：单批次采购量低于500公斤时，价格上浮15-20%。附加技术要求费用：如需双认证（如航空+船级社），加价约8-12%；如需第三方检测（SGS或BV），加价约3-5%；如需定制热处理（如两级时效），加价约5-8%。以上为参考价格，实际报价受镍、铬、钴等原材料行情波动影响，具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换同规格产品或按合同金额退款。质保期内不包含因客户加工不当（如热处理参数错误、焊接工艺不当）或使用环境超出设计范围导致的失效。

**技术资料**：随货提供中英文质保书，内容包括：炉号、批次号、化学成分分析结果（含各元素含量）、力学性能测试数据（室温及高温抗拉、屈服、延伸率、硬度）、无损检测结果（超声波探伤报告）、尺寸检验报告。同时提供产品说明书（含物理性能、热处理制度、加工指南）、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：对于技术咨询，我们承诺24小时内通过电话或邮件远程指导。如需现场技术服务（如焊接工艺评定、热处理调试、失效分析），48小时内安排工程师抵达客户现场。首次服务免费，后续服务按实际差旅费收取。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行复验，常规检测项目（化学成分、力学性能、金相组织、探伤）费用由上海墨钜承担。客户如需增加非常规检测项目（如高温蠕变、疲劳试验、应力腐蚀试验），费用按实际发生额收取。

**备品保障**：对于已停产的产品牌号或规格，上海墨钜承诺在停产后五年内仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护需求。

**售后响应**：任何质量问题，我们承诺2小时内回复客户，48小时内出具初步解决方案。对于紧急问题，可安排24小时不间断技术支持。
